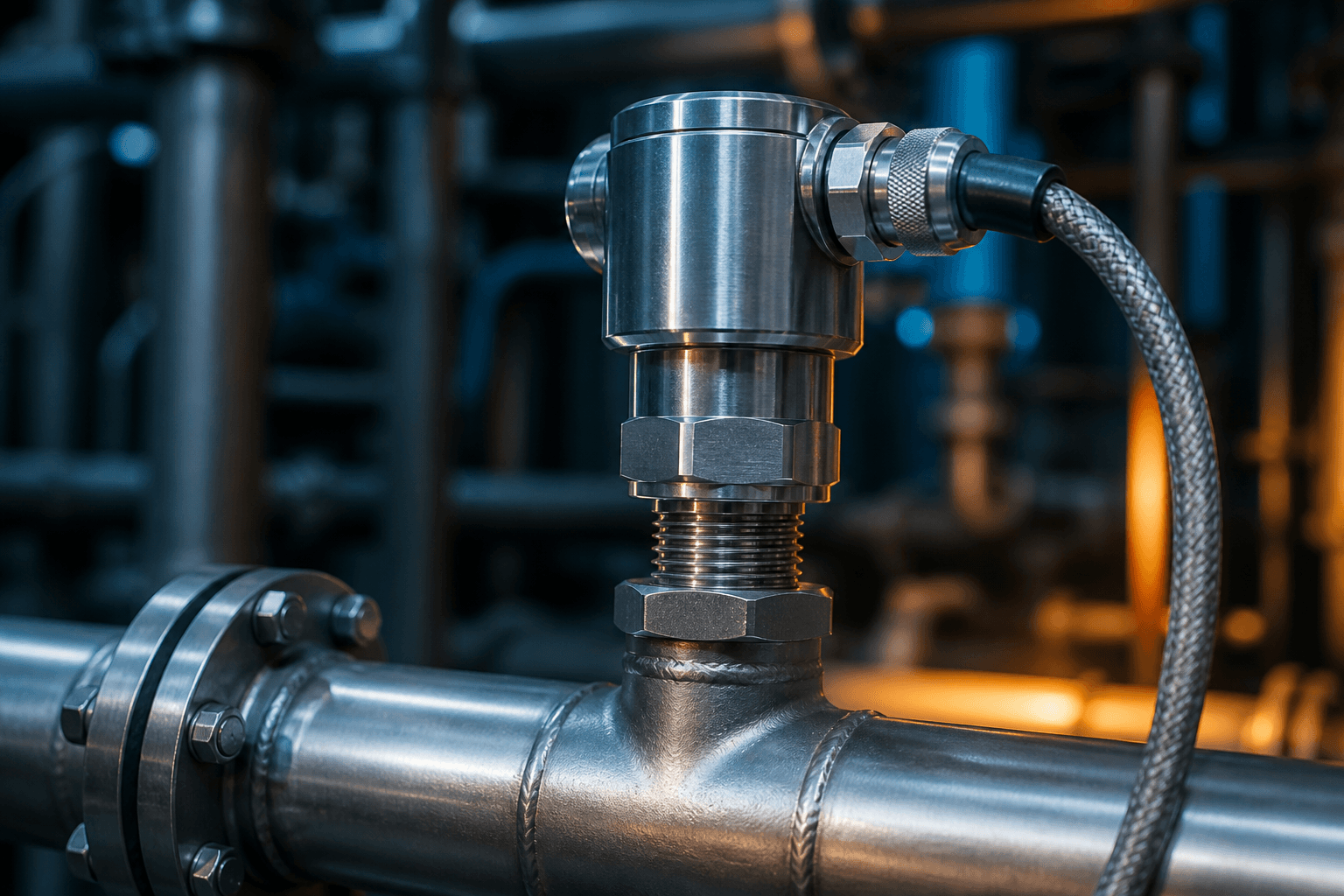

Basınç Sensörü Nedir? 0-10 Bar ve 0-16 Bar Transmitter Nasıl Seçilir?

Basınç transmitteri, ölçülen basıncı tüm aralık boyunca orantılı bir elektrik sinyaline dönüştüren sürekli bir basınç ölçüm cihazıdır. Bu tanımı şalterden ayıran tek özellik şudur: şalter iki konumlu çalışır, transmitter ise sonsuz sayıda ara değer üretir. Transmitter PLC veya kontrol paneline her an gerçek basınç değerini gönderir; şalter yalnızca pompa başlatma/durdurma veya alarm gibi aç-kapa işlevlere hizmet eder.

Bir kompresör hattını örnek alalım. Şalter yalnızca 10 bar üstünde devreden çıkarır; bu bilgi bir bit'tir, ya evet ya hayır. Transmitter ise 4 mA'den 20 mA'e değişen sinyaliyle PLC'ye her an 0-16 bar arasındaki gerçek değeri bildirir; bu bilgi sürekli ve orantılıdır. Sürekli geri besleme, oransal kontrol (PID), trend analizi ve veri kaydı uygulamalarının zorunlu bileşenidir. 2026 itibarıyla endüstriyel tesisatın büyük çoğunluğunda SCADA ve BMS entegrasyonu standart hale gelmiş; bu nedenle transmitter kullanımı giderek yaygınlaşmaktadır.

Şalter ile transmitter karşılaştırıldığında şu tablo ortaya çıkar: Şalter düşük maliyet ve basit kablolama sunar; iki durumlu bilgi verir. Transmitter daha yüksek maliyetle birlikte sürekli analog bilgi, oransal kontrol, uzaktan izleme ve veri kaydı kapasitesi getirir. İki cihaz rakip değil, tamamlayıcıdır: kritik sistemlerde transmitter sürekli izleme, şalter ise bağımsız güvenlik devresi olarak birlikte kullanılır. Bu kombinasyon, tek cihaz kullanan sistemlerden hem güvenlik hem de izleme açısından belirgin biçimde üstündür.

Piezoresistif teknolojiye dayanan transmitterler, kompresör, pompa ve HVAC uygulamalarında yaygın olarak kullanılır. Silikon membran üzerindeki Wheatstone köprüsü, basınç altında direnç değişimine dönüşür; bu değişim, 4-20 mA veya 0-10 V çıkış sinyaline dönüştürülür. Sıcaklık kompanzasyonu ve lazer kalibrasyon ise geniş sıcaklık aralığında doğruluğu korur.

Ölçüm aralığı seçim kuralı açıktır: sürekli çalışma basıncı, seçilen ölçüm aralığının yüzde 60-70'ine denk gelmelidir. Bu kural iki ayrı hatayı birden önler. Düşük kapasiteli aralık seçimi, darbe basınçlarında membran hasarına ve kalibrasyonun bozulmasına yol açar. Aşırı büyük aralık seçimi ise çözünürlük kaybına ve sinyal gürültüsüne neden olur; küçük basınç değişimleri sinyal içinde kaybolur.

Hesaplama adımları şöyledir. Önce sistemin maksimum sürekli çalışma basıncını belirleyin — örneğin bir pompa çıkışı 10 bar. Bu değeri 0,65'e bölün: 10 / 0,65 = 15,4 bar. Bu sonuca en yakın standart aralık 0-16 bar'dır, dolayısıyla 0-16 bar transmitter seçilir. Ani darbe basıncı beklenen hatlarda — su darbesi, kompresör darbe basıncı — maksimum statik basıncın en az 1,5 katı kapasiteli cihaz seçilmeli ya da darbe sönümleyici kullanılmalıdır (Detay: Su Darbesi (Koç Darbesi) Nedir? Borulardan Gelen Vurma Sesi Nasıl Önlenir?).

• Çalışma basıncı 3-5 bar: 0-10 bar aralık önerilir
• Çalışma basıncı 6-10 bar: 0-16 bar aralık önerilir
• Çalışma basıncı 10-16 bar: 0-25 bar aralık önerilir
• Çalışma basıncı 16-25 bar: 0-40 bar aralık önerilir
• Darbe basıncı yüksekse: bir üst standart aralık seçin veya darbe sönümleyici ekleyin

Tam olarak yüzde 60-70 aralığını tutturmak her zaman mümkün olmayabilir; standart aralıklar belirli değerlerde üretilmektedir. Bu durumda üst değere (daha geniş aralığa) geçmek, alt değere inmekten her zaman daha güvenlidir. Darbe sönümleyici — pulse damper veya iğne vana — kullanımı, transmitter membranının mekanik yorulmasını önler ve ömrünü belirgin biçimde uzatır. Özellikle kompresör, pistonlu pompa ve su darbesi riski olan kalorifer tesisatı hatlarında zorunlu sayılmalıdır.

Ölçüm aralığı hesabı, tasarım aşamasında tesisat basınç analizinin zorunlu bir parçası olmalıdır. Pompa çıkış basıncı, statik yükseklik, boru direnci ve emniyet payı hesaba katılmadan aralık seçmek, devreye alım sonrasında cihaz değişimine yol açar. Basınç düşürücü vana bulunduğunda hem vana öncesi hem de vana sonrası ölçüm noktaları için ayrı ayrı hesap yapılmalıdır (Detay: Honeywell/Resideo Basınç Düşürücü Vana Nasıl Seçilir?).

4-20 mA ve 0-10 V basınç sensörü çıkışları, analog ölçüm sistemlerinde en yaygın iki standarttır. Bu iki standart arasındaki fark — 4-20 mA ve 0-10 V farkı — yalnızca sinyal türü değil, uygulama alanı, kablo mesafesi ve gürültü bağışıklığı açısından da belirgindir. 4-20 mA akım döngüsü, kablo direnci ve uzun mesafe gürültüsünden etkilenmediği için endüstriyel uygulamalarda tercih edilir. 0-10 V gerilim çıkışı ise HVAC kontrolörlerinde ve kısa kablo mesafelerinde yaygındır.

Net karar: 50 m üzeri kablo veya endüstriyel PLC uygulaması için 4-20 mA; kısa mesafe HVAC kontrolörü bağlantısı için 0-10 V basınç sensörü. Bu pratik kural, kurulum sonrası ortaya çıkan sinyal uyumsuzluklarının önüne geçer.

• 4-20 mA: Kablo 100-1000 m arası uygulamalar, PLC ve SCADA entegrasyonu, gürültülü ortamlar
• 4-20 mA: Kablo kopuğu tespiti — döngüde 0 mA PLC'de arıza alarmı tetikler
• 4-20 mA: 2 telli basınç transmitteri bağlantısı mümkün, daha az kablo, kurulum kolaylığı
• 0-10 V basınç sensörü: Kablo 50 m altı, HVAC kontrolörleri, bina otomasyon sistemleri (BMS)
• 0-10 V basınç sensörü: 3 telli bağlantı gerektirir; toprak (GND), besleme ve sinyal ayrı
• 0-10 V basınç sensörü: Yük empedansı ve kablo kapasitansından kaynaklı sinyal bozulması riski
• Varyantlar: Bazı HVAC kontrolörleri 0-2 V veya 2-10 V bekler — sipariş öncesi giriş kartı datasheeti kontrol edilmeli

4-20 mA ile 0-10 V arasında seçim yaparken yalnızca kablo mesafesini değil, PLC veya kontrolör giriş kartının kabul ettiği sinyal tipini de göz önüne alın. Giriş kartı 4-20 mA bekliyorken 0-10 V çıkışlı sensör bağlamak sinyalin okunmamasına veya hatalı yorumlanmasına yol açar. Mevcut sisteme yeni sensör eklenirken kontrolör kartının teknik özellikleri her zaman doğrulanmalıdır. HVAC otomasyonu projelerinde bu uyumsuzluk en sık karşılaşılan kurulum hatasıdır (Detay: HVAC Otomasyonu Nedir? Bina Isıtma ve Soğutma Sistemleri Nasıl Akıllandırılır?).

2 telli basınç transmitteri bağlantısında besleme ve sinyal aynı hat üzerinden taşınır; transmitter 4-20 mA döngüsüne seri bağlanır. Bu yapı kablo tasarrufu sağlar ve büyük tesisatlarda kurulum maliyetini düşürür. 3 telli bağlantıda ise besleme (+), sinyal çıkışı ve ortak (GND) ayrı hatlar üzerinde taşınır; bu yapı 0-10 V çıkışlı cihazlarda zorunludur, bazı 4-20 mA cihazlarında da tercih edilir.

Danfoss MBS 1700 060G6102, 2 telli basınç transmitteri bağlantısını kullanır: 9-32 VDC besleme ve 4-20 mA sinyali aynı iki kablo üzerinden iletilir. Bu yapı, büyük tesisat projelerinde kablo maliyetini anlamlı biçimde azaltır. Kablo kopukluğunda döngü akımı 0 mA'a düşer ve PLC arızayı otomatik olarak tespit eder; bu özellik endüstriyel güvenlik devrelerinde önemli bir avantajdır.

• 2 telli, 4-20 mA: Besleme ve sinyal aynı hat, kompakt kablolama, PLC giriş kartlarıyla doğrudan uyum
• 2 telli, 4-20 mA: Kablo kopuksa döngü akımı 0 mA — PLC arızayı otomatik tespit eder
• 2 telli, 4-20 mA: Danfoss MBS 1700 060G6102 bu yapıyı kullanır; 9-32 VDC besleme, G 1/4 bağlantı
• 3 telli: Ayrı GND hattı sayesinde bazı uygulamalarda daha iyi gürültü bağışıklığı sağlar
• 3 telli, 0-10 V: Ayrı besleme (+) ve GND hattı zorunlu; sinyal hattı yük empedansına bağlı
• 4 telli: İzoleli çıkış, farklı toprak potansiyeli olan sistemler, yüksek gürültülü ortamlar

2 telli bağlantıda dikkat edilmesi gereken kritik bir nokta, sinyal döngüsündeki toplam yük direncidir. Besleme gerilimi ile transmitterin minimum çalışma gerilimi arasındaki fark, izin verilen maksimum yük direncini belirler. Örneğin: 24 VDC besleme ve minimum 10 V çalışma gerilimiyle çalışan transmitter, azami (24 - 10) / 0,020 = 700 ohm yük direncine izin verir. Bu hesabı yapmadan uzun kablo veya çok sayıda ölçüm cihazı seri bağlamak sinyali bozar.

IP65 basınç sensörü ifadesi, cihazın toza karşı tam koruma (6) ve her yönden su jetine karşı koruma (5) sağladığı anlamına gelir. IP65 basınç sensörü, pompa dairelerinde, açık alanlarda ve hava koşullarına maruz montaj noktalarında minimum gereksinimdir. IP67 sınıfı ise 1 m derinliğe kadar 30 dakika su altı koruması sunar; gıda, ilaç ve kimyasal tesisler gibi yüksek basınçlı yıkama sıklığı olan ortamlar için tercih edilir. Danfoss MBS 1700 060G6102, IP65 koruma sınıfıyla çoğu endüstriyel ve HVAC uygulaması için yeterli koruma sunar.

Doğruluk, genellikle %FS (Full Scale — tam skala yüzdesi) olarak belirtilir. Hesap örneği: yüzde 0,5 FS doğruluğa sahip 0-16 bar transmitterin maksimum hatası 0,08 bar'dır (16 × 0,005 = 0,08 bar). Yüzde 1 FS ise 0,16 bar hata toleransına karşılık gelir. Hassas PID kontrol döngüleri için yüzde 0,25-0,5 FS; genel izleme uygulamalarında yüzde 0,5-1 FS yeterlidir. Sıcaklık etkisi (termal hata) ayrıca belirtilir; kompanzasyonsuz cihazlar geniş sıcaklık değişimlerinde ek hata üretir.

Doğruluk değeri satın alma kararında sıkça abartılır. Yüzde 0,1 FS doğruluğa sahip bir cihaz, yanlış montaj konumu ve kalibrasyon eksikliği nedeniyle gerçekte yüzde 1 FS hatayla çalışabilir. Cihaz doğruluğundan önce montaj konumu, darbe koruması, kablo kalitesi ve düzenli kalibrasyon tartışılmalıdır. Aynı uygulamada yüzde 0,5 FS doğruluklu, IP65 koruma sınıflı ve darbe sönümleyicili cihaz; korumasız yüzde 0,1 FS cihazdan daha güvenilir bir ölçüm sunar.

Danfoss MBS 1700 basınç transmitteri, endüstriyel uygulamalarda basıncı sürekli ve hassas biçimde ölçüp 4-20 mA standart analog sinyale dönüştürmek için tasarlanmış genel amaçlı bir basınç ölçüm cihazıdır. Danfoss MBS 1700 0-16 bar versiyonu, sipariş kodu 060G6102 ile üretilmekte olup şu teknik özelliklere sahiptir: 4-20 mA (2 telli) çıkış, G 1/4 basınç bağlantısı, 9-32 VDC besleme aralığı, IP65 koruma sınıfı, DIN 43650 konnektörü. Daha detaylı bilgi için ürün sayfasına bakılabilir (Detay: https://www.pomeka.com/danfoss-mbs-1700-basinc-transmitteri-0-16-bar-060g6102).

Danfoss MBS 1700 4-20 mA G1/4 konfigürasyonu, cihazı pompa çıkışları, kompresör hatları, HVAC soğutma devreleri ve genel endüstriyel proses hatları için pratik kılar. 4 mA = 0 bar ve 20 mA = 16 bar doğrusal ilişkisiyle tüm aralık boyunca gerçek değer iletilir. Bu sinyal herhangi bir PLC, kontrol paneli, veri kaydedici veya göstergeyle doğrudan okunabilir. Sıcaklık kompanzasyonu ve lazer kalibrasyonu sayesinde -40 ile +85 derece Celsius ortam sıcaklığında kararlı doğruluk sağlanır. Paslanmaz çelik ıslak parçası ve yüksek titreşim kararlılığı, mekanik titreşimin yoğun olduğu uygulamalarda güvenilir ölçüm yapar.

Danfoss basınç transmitteri 060G6101, aynı MBS 1700 ailesinin 0-10 bar varyantıdır. Danfoss basınç transmitteri 060G6101, çalışma basıncı 6-7 bar bandında kalan binaların kullanım suyu hatları, kalorifer tesisatı ve küçük ölçekli kompresör uygulamaları için doğru seçimdir. İki model teknik olarak aynı gövde ve bağlantı standardını paylaşır: G 1/4, IP65, DIN 43650, 4-20 mA (2 telli), 9-32 VDC. Yalnızca membran kalibrasyonu farklıdır. Seçim kriteri yüzde 60-70 kuralına göre yapılır: 10 bar çalışma basıncı için 060G6102 (0-16 bar), 6 bar çalışma için 060G6101 (0-10 bar).

Danfoss basınç sensörü tesisat uygulamaları kapsamında her iki model de sorunsuz çalışır. Danfoss basınç sensörü tesisat projesinde doğru model seçimi için uygulamanın maksimum çalışma basıncı önce belirlenmalı, ardından yukarıdaki hesap uygulanmalıdır. Geniş aile seçenekleri için ürün kategorisi sayfasına bakılabilir (Detay: https://www.pomeka.com/basinc-transmitterleri).

MBS 1700 ailesinin basınç şalteri kardeşi Danfoss KP serisidir. KP şalterleri aç-kapa güvenlik devresi için kullanılırken MBS 1700 transmitter sürekli izleme ve oransal kontrol sağlar. İki cihazın birlikte kullanımı — şalter güvenlik, transmitter izleme — endüstriyel sahada en yaygın kombinasyondur. Bu kombinasyonda şalter, transmitter arızası veya PLC yazılım hatası durumunda bağımsız güvenlik katmanı oluşturur. Hidrofor sistemlerinde kombi basınç şalteri + transmitter yapısı, hem su kesme koruması hem de SCADA entegrasyonunu aynı anda sağlar.

Fark basınç ölçümü pompa ve filtre sistemlerinde kritik bir izleme yöntemidir. Fark basınç transmitteri (diferansiyel basınç transmitteri), bir ekipmanın giriş ve çıkış basınçları arasındaki farkı ölçen özel basınç ölçüm cihazıdır. Standart manometrik transmitterden farklı olarak iki basınç bağlantısına sahiptir: yüksek basınç girişi (H) ve alçak basınç girişi (L). Çıkış sinyali, iki bağlantı arasındaki farkı orantılı biçimde iletir.

Fark basınç ölçümü pompa performans izlemesinde şöyle uygulanır: pompa giriş ve çıkış flanşlarına birer bağlantı alınarak diferansiyel transmitter üzerinden ölçülen değer, pompanın ürettiği diferansiyel basıncı (basma yüksekliğini) gösterir. Bu değer, pompanın karakteristik eğrisiyle karşılaştırılarak çalışma noktası sürekli izlenir. Pompa performansı düşmeye başladığında — mekanik arızadan aylar önce — diferansiyel basınç sinyalindeki bozulma PLC'ye ulaşır ve önleyici bakım planlanır. Bu yöntem, özellikle sürekli çalışan inline ve sirkülasyon pompalarında ekonomik bir yaklaşımdır (Detay: Sirkülasyon Pompası Seçimi).

Filtre uygulamasında fark basınç ölçümü kirlenme takibinde kullanılır. Filtre temizken giriş ve çıkış arasındaki fark düşüktür: iyi tasarlanmış bir tesisat filtresinde başlangıçta 0,2-0,5 bar mertebesinde seyreder. Filtre tıkandıkça bu fark büyür. Diferansiyel transmitter, belirlenen eşiği — örneğin 1 bar — geçtiğinde temizleme veya değiştirme alarmını otomatik tetikler. İstanbul'daki endüstriyel tesislerde bu yöntem bakım yönetimini dönüştürmektedir: Kadıköy'de hizmet verdiğimiz bir merkezi soğutma tesisinde filtre diferansiyel basınç izlemesi, yıllık ortalama iki acil müdahaleyi sıfıra indirmiştir.

• Pompa fark basınç izleme: Pompanın ürettiği diferansiyel basınç çalışma noktasını gösterir; azalan değer performans kaybı sinyalidir
• Filtre kirlilik takibi: 0,2-0,5 bar temiz durum; 1 bar üzeri müdahale eşiği — gerçek değer filtre tipine ve debiye göre değişir
• Isı eşanjörü fark basınç izleme: Kireçlenme veya tıkanmayı erken tespit eder; zamanında temizleme bakım maliyetini düşürür
• Diferansiyel transmitter aralık seçimi: Beklenen maksimum fark değerinin yüzde 60-70'i kuralı burada da geçerlidir
• Ölü bant (dead band) ayarı: Gürültüyü bastırmak için minimum 0,05-0,1 bar ölü bant tanımlanmalıdır
• H ve L bağlantısı: Yüksek basınç tarafı daima H girişine bağlanır; ters bağlantı cihaza zarar verebilir

Diferansiyel transmitter seçiminde ölçülecek basınç farkının aralığı ve doğruluk ihtiyacı belirlendikten sonra medya uyumluluğu ve montaj konumu değerlendirilir. Filtre diferansiyel basınç ölçümü için tipik aralıklar 0-1 bar veya 0-2,5 bar arasında değişir. Pompa diferansiyel basınç izleme için ise pompanın maksimum diferansiyel basıncına bağlı olarak 0-6 bar ile 0-16 bar arasında çeşitli aralıklar kullanılır.

Birden fazla ölçüm noktasına sahip büyük tesisatlarda merkezi bir basınç izleme mimarisi kurgulanmalıdır. Her noktaya ayrı transmitter monte edilir; sinyal döngüleri PLC analog giriş modüllerine bağlanır; SCADA ekranında her noktanın trend grafiği ayrı ayrı izlenir. Bu mimari, pompa istasyonlarında hangi pompanın aşınmaya başladığını, hangi filtrenin değiştirme eşiğine yaklaştığını ve sistemin hangi bölümünde basınç kaybı olduğunu gerçek zamanlı ve kayıt altında gösterir. Tesisat büyüdükçe bu veri, reaktif bakımdan önleyici bakıma geçişin temel altyapısını oluşturur. Basınç transmitteri bu anlamda yalnızca bir ölçüm cihazı değil, akıllı tesisat yönetiminin temel veri kaynağıdır; doğru seçilen ve iyi monte edilen cihazlar yıllarca kesintisiz veri sağlar ve tesisatın güvenilirliğini belirleyen en kritik elemanlar arasında yer alır.

Medya uyumluluğu, basınç transmitteri seçiminde sıklıkla göz ardı edilen ancak ömür ve doğruluk açısından kritik bir parametredir. Ölçülen akışkanın transmitterin ıslak parçalarıyla kimyasal uyumu birincil kriterdir. Su, hava ve yağ hatları için paslanmaz çelik (316L) ıslak parça genellikle yeterlidir. Asitli, alkali veya yüksek konsantrasyonlu kimyasal akışkanlar için PTFE diyafram kaplaması veya tamamen PTFE ıslak parça gerekebilir.

Sıcaklık uyumluluğunda iki değer ayrı değerlendirilir: medya sıcaklığı ve ortam sıcaklığı. Danfoss MBS 1700 serisi -40 ile +85 derece Celsius ortam sıcaklığına dayanır; medya sıcaklığı toleransı ürün varyantına göre değişir. Buhar hatlarında sifon veya radyatör soğutucu kullanılarak medya sıcaklığı transmitter toleransı içine düşürülür. Klorlu içme suyu ve kalorifer tesisatı için 316L paslanmaz çelik ıslak parça uygundur; deniz suyu veya agresif kimyasalların bulunduğu uygulamalarda hastelloy veya titanyum ıslak parça gerekebilir.

Viskoz medya ve katı parçacık içeren akışkanlar için kılıf tipi (diaphragm seal) transmitter kullanılır; bu çözümde bir kapiler tüpü ve yıkama bağlantısı cihazı medyadan korur. Su arıtma tesislerinde kireçlenme eğilimli sular için kılıf çözümü ile birlikte periyodik temizleme protokolü oluşturulması önerilir (Detay: Endüstriyel Su Arıtma Sistemi Nasıl Seçilir? Fabrikalar İçin Başlangıç Rehberi).

Yangın tesisatında basınç transmitteri seçimi bazı ek gereksinimler doğurur: EN 12845 standardı kapsamındaki sistemlerde kullanılan transmitterler, yangın koşullarında çalışma sıcaklığı ve titreşim gereksinimlerini karşılamalıdır. Sprinkler sistemlerinde ve yangın hidroforu hatlarında statik ve dinamik basınç izleme için TS EN 12845 uyumlu transmitterler tercih edilir (Detay: Sprinkler Sistemi Nasıl Çalışır? Yangın Pompasıyla İlişkisi Nedir?). Kazan dairesi uygulamalarında ise ısıtma devresi basıncı standart olarak 1,5-3 bar aralığında çalışır; bu uygulama için 0-10 bar aralık yeterlidir ve hem transmitter hem de manometre birlikte montajlanır (Detay: Kazan Dairesi Nasıl Tasarlanır? Temel Ekipmanlar ve Çalışma Prensibi).

Transmitter montaj konumu ölçüm doğruluğunu doğrudan etkiler. Sıvı hatlarında transmitter ölçüm noktasının altına veya yanına monte edildiğinde statik sütun basıncı hatası oluşabilir. Örneğin ölçüm noktasından 1 m aşağıda monte edilmiş bir transmitter, su için yaklaşık 0,1 bar statik hata üretir; montaj sonrasında sıfır kalibrasyonu yapılmalı veya offset değeri PLC'ye girilmelidir. Gaz ve hava hatlarında transmitter ölçüm noktasının üstüne monte edilmeli; aksi halde kondenzasyon nedeniyle oluşan sıvı transmittere sızabilir.

Kablo seçiminde 4-20 mA döngüsü için iki telli ekranlı kablo — tipik kesit 0,5-1,5 mm kare — yeterlidir. Ekran yalnızca kontrol paneli tarafında topraklanmalı; her iki uçta topraklama döngüsel gürültüye yol açar. Kablo uzunluğu 500 m'yi geçtiğinde toplam kablo direncinin döngü hesabına dahil edilmesi gerekir. Yüksek frekans gürültüsü olan ortamlarda kablo yolu güç kablolarından ayrı tutulmalı; gerekirse çift ekranlı veya armürlü kablo kullanılmalıdır. Elektromanyetik girişim (EMI) kaynağı olan frekans invertörleri, büyük motorlar ve trafo istasyonları yakınındaki ölçüm hatları için ayrı kablo hattı ve düşük empedanslı topraklama özellikle önemlidir.

G 1/4 bağlantı noktası için uygun conta ve sızdırmazlık malzemesi seçilmelidir. PTFE bant ve anaerobic conta uygun alternatifleridir; yüksek titreşimli veya yüksek sıcaklıklı ortamlarda anaerobic conta daha uzun süreli güvenilirlik sağlar. Bağlantı dişleri temiz ve kuru olduğunda anaerobic conta en iyi performansı gösterir.

Transmitter montaj bölgesinde titreşim yoğunsa, rijit boru bağlantısı yerine esnek kapiler veya kauçuk conta ile titreşim izolasyonu sağlanmalıdır. Bu uygulama özellikle kompresör tablasına doğrudan montajlarda mekanik yorulma riskini belirgin biçimde azaltır. Bağlantı noktasına yakın yerleştirilen küçük iğne vana, transmitteri devreden çıkarmadan hatta basınç tutarken servis yapılmasına olanak tanır; bu uygulama büyük tesisatlarda zorunlu bakım kolaylığı sağlar. Tesisatın tamamlanan bölümlerinde basınç transmitteri bağlantı noktaları DN-inç-mm dönüşüm tablosuna göre standartlaştırılmalı; farklı diş standartlarının (BSP/NPT) karıştırılması sızıntıya yol açar (Detay: DN, İnç ve Milimetre Dönüşüm Tablosu: 1/2", 3/4", 1", 2" Kaç mm?).

Basınç transmitteri kalibrasyon kontrolü, cihaz doğruluğunun zaman içinde kaymasını önlemek için düzenli aralıklarla yapılmalıdır. Sapmanın (drift) başlıca nedenleri membran yorulması, yüksek sıcaklık döngüleri ve mekanik titreşimdir. EN 837-1 standardı çerçevesinde genel endüstriyel uygulamalarda yılda bir kalibrasyon kontrolü önerilir; kritik kontrol döngülerinde altı ayda bir doğrulama iyi mühendislik pratiğidir.

Kalibrasyon süreci şu adımları kapsar: referans manometre veya basınç kalibratörü bağlanır; sıfır noktası (0 bar karşılığı 4,00 mA) kontrol edilir; ardından tam skala noktası (maksimum bar karşılığı 20,00 mA) doğrulanır. Sapma yüzde 0,5 FS sınırını aşıyorsa cihaz servis dışı bırakılır veya yenisiyle değiştirilir. Referans manometreyle periyodik karşılaştırma, transmitter hatasını erken tespit etmenin en pratik ve düşük maliyetli yoludur (Detay: Manometre Nasıl Seçilir? 0-6, 0-10 ve 0-16 Bar Arasındaki Farklar).

Periyodik bakım kontrol noktaları şunlardır: konnektör ve kablo bağlantısı temizliği ile sıkılığı; G 1/4 bağlantı noktasında sızıntı kontrolü; IP65 kapak ve conta bütünlüğü; darbe sönümleyicinin tıkanma ve işlevsellik kontrolü. Pompa dairelerinde yağ ve nem birikimi konnektör arızalarının önde gelen nedeni olduğundan DIN 43650 konnektör kapağı her periyodik bakımda kontrol edilmelidir.

Transmitter değiştirme kararı için şu göstergeler yol gösterici olabilir: kalibrasyon ayarı aralık dışına çıkıyorsa, sinyal gürültüsü belirgin biçimde artmışsa, sıfır noktası tekrarlı olarak kaymaya devam ediyorsa veya gövdede fiziksel hasar ya da sızıntı varsa değiştirme yapılmalıdır. Transmitter ömrü ortam koşulları, darbe basıncı sıklığı ve bakım düzenliliğine bağlı olarak 5-15 yıl arasında değişir. İyi bakımlı bir Danfoss MBS 1700 serisi cihazın pompa dairesi gibi zorlu ortamlarda 8-10 yıl sorunsuz çalışması tipik beklentidir.

Basınç transmitteri ile manometre birbiriyle çelişen araçlar değil, tamamlayıcı ölçüm elemanlarıdır. Manometre, sahadaki teknisyenin anlık ve doğrudan gözlem yaptığı mekanik göstergedir; transmitter ise kontrol odasına veya PLC'ye sinyal gönderen elektronik basınç ölçüm cihazıdır. İyi tasarlanmış bir tesisat ölçüm noktasında ikisi birlikte bulunur: manometre hızlı saha tespiti, transmitter uzaktan izleme ve otomasyon için kullanılır.

Pompa çıkışında transmitter ve manometre yan yana konumlandırıldığında, değerler arasındaki sapma kalibrasyon kaymasını veya bağlantı hatasını anında ortaya çıkarır. Manometre seçiminde de yüzde 60-70 çalışma basıncı kuralı geçerlidir (Detay: Manometre Nasıl Seçilir? 0-6, 0-10 ve 0-16 Bar Arasındaki Farklar). Manometrenin yanlış göstermesi durumunda transmitter kayıt verisi referans alınarak sorun tespit edilebilir (Detay: Manometre Neden Yanlış Gösterir? Basınç Ölçümünde En Sık Yapılan Hatalar). Kalorifer tesisatında kombi veya kazan manometresi ile hat üstü transmitter birlikte kullanıldığında, ısıtma devresinin basınç trendi hem yerinde hem de uzaktan izlenebilir; mevsimsel basınç düşmeleri de erken tespit edilir (Detay: Kombi Basıncı Kaç Bar Olmalı? 1 Bar, 1.5 Bar ve 2 Bar Ne Anlama Gelir?).

Basınç transmitteri yatırımı değerlendirilirken yalnızca cihaz bedeli değil, toplam sahip olma maliyeti (TCO) göz önüne alınmalıdır. Cihaz bedeli, kurulum işçiliği ve kablo malzemeleri ilk yatırım kalemlerini oluşturur. Yıllık kalibrasyon kontrolü, periyodik bakım işçiliği ve olası erken değiştirme maliyetleri ise işletme kalemlerini oluşturur. Düşük kaliteli transmitter seçimi başlangıçta maliyet tasarrufu gibi görünse de yüksek drift hızı, sık değiştirme ve kalibrasyon maliyetiyle beş yıllık perspektiften bakıldığında çoğunlukla daha pahalıya çıkar.

Frekans invertörlü (VFD) pompa sistemlerinde transmitter, enerji tasarrufunun temel ölçüm aracıdır. Sabit devirli pompaya eklenen bir VFD, basınç transmitteri geri beslemesiyle sabit basınç kontrolü yaparak pompa gücünü talebe göre düşürür. Ortalama 7,5 kW gücündeki bir pompa için yapılan ölçümlerde transmitter destekli VFD kontrolünün yıllık enerji tüketimini yüzde 30-50 azalttığı görülmektedir. Bu tasarruf, transmitter ve VFD yatırımını tipik olarak 1-3 yılda amorti eder. Ölçüm noktasının konumu kontrol döngüsü kararlılığını etkiler; pompa çıkışından 5-10D (boru çapının 5-10 katı) mesafede montaj önerilir. Transmitter bu uygulamada yalnızca bir ölçüm cihazı değil, enerji verimliliği sisteminin temel anahtarıdır (Detay: Frekans Konvertörlü Pompa Nedir? Gerçekten Elektrik Tasarrufu Sağlar mı?).

Basınç şalteri, mekanik veya elektrikli olarak belirli bir basınç eşiğinde devreyi açıp kapatan bir güvenlik veya kontrol elemanıdır. Transmitter sürekli analog sinyal üreterek PLC veya BMS'e anlık değer aktarır. Bu iki cihaz çoğu sistemde birlikte çalışır; şalter bağımsız güvenlik devresi olarak görev yaparken transmitter sürekli izleme ve kontrol işlevini üstlenir.

• Basınç şalteri tercih durumu: Pompa başlatma/durdurma, minimum basınç alarmı, tek eşik kontrolü — düşük maliyet, basit kablolama
• Transmitter tercih durumu: PID kontrol, trend izleme, veri kaydı, SCADA entegrasyonu, çoklu eşik veya dinamik kontrol
• Birlikte kullanım: Transmitter sürekli izleme, şalter bağımsız güvenlik devresi — endüstriyel uygulamada ideal kombinasyon
• Maliyet farkı: Transmitter tipik olarak şalterden 3-8 kat pahalıdır; bu fark ancak izleme ve otomasyon ihtiyacı olduğunda karşılığını verir
• Danfoss KP serisi basınç şalterleri aynı tesisatta güvenlik devresi olarak transmitteri tamamlar

Basınç transmitterinin 4-20 mA çıkışı PLC'ye bağlandığında, analog giriş kartı bu akım değerini mühendislik birimine dönüştürmek için ölçeklendirme parametresi gerektirir. Dönüşüm şöyle çalışır: 4 mA değeri 0 bar'a, 20 mA değeri ölçüm üst sınırına karşılık gelir. Örneğin 0-16 bar cihaz için PLC programında 4 mA = 0,0 bar ve 20 mA = 16,0 bar parametreleri girilir; bu iki nokta arasında doğrusal enterpolasyon yapılır.

PLC analog giriş kartının çözünürlüğü de ölçüm kalitesini etkiler. 12 bit çözünürlüklü bir kart 4096 adım üretir; 0-16 bar aralığı için bu yaklaşık 0,004 bar çözünürlük anlamına gelir (16 / 4096 ≈ 0,004 bar). 16 bit kart ise 65536 adımla 0,00024 bar çözünürlük sunar. Genel tesisat uygulamalarında 12 bit yeterlidir; hassas dozaj veya proses kontrol uygulamalarında 16 bit tercih edilir. Transmitterin doğruluğu her zaman kart çözünürlüğüyle birlikte değerlendirilmeli; zincirin en zayıf halkası toplam ölçüm kalitesini belirler.

SCADA ve BMS sistemleriyle entegrasyonda transmitter değerleri Modbus RTU, Modbus TCP veya BACnet protokolüyle iletilebilir. Dijital çıkışlı transmitterler — HART, IO-Link veya dijital fieldbus — ek tanılama bilgisi de sağlar; cihaz sıcaklığı, sinyal durumu ve hata kodları aynı kablo üzerinden aktarılır. Kazan dairesi ve HVAC otomasyonunda basınç transmitteri değerleri pompa kontrolörü, frekans invertörü ve dengeleme vanaları ile koordineli çalışarak enerji verimliliğini optimize eder (Detay: Oransal Kontrol Nedir? On/Off Kontrole Göre Avantajları Nelerdir?).

Basınç transmitteri, PLC ve SCADA bağlantısı gerektiren her uygulamada tercih edilen standarttır. Endüstriyel basınç ölçümü gerektiren başlıca uygulamalar şunlardır:

• Kompresör hatları: Basınç izleme ve yük kontrolü, tipik çalışma 6-16 bar bandı
• Hidrofor sistemleri: Sürekli basınç geri beslemesiyle pompa yönetimi (Detay: Apartman İçin Hidrofor Nasıl Seçilir? Kaç Daireye Kaç HP Hidrofor Gerekir?)
• Kazan ve kalorifer tesisatı: Sistem basıncı takibi, genleşme tankıyla koordinasyon (Detay: Genleşme Tankı Hesabı)
• HVAC soğutma devreleri: Kondenser ve evaporatör basınç izleme, enerji verimliliği optimizasyonu
• Su arıtma tesisleri: Membran önü-sonrası diferansiyel basınç izleme
• Yangın hortum hattı: Statik ve dinamik basınç izleme (Detay: Yangın Hidroforu Nasıl Seçilir?)
• Dozaj pompaları: Enjeksiyon hattı basıncı izleme (Detay: Dozaj Pompası Nedir? Nerelerde Kullanılır ve Nasıl Seçilir?)
• Yerden ısıtma kollektör devresi: Basınç dengeleme kontrolü (Detay: Yerden Isıtma İçin Hangi Sirkülasyon Pompası Kullanılır?)
