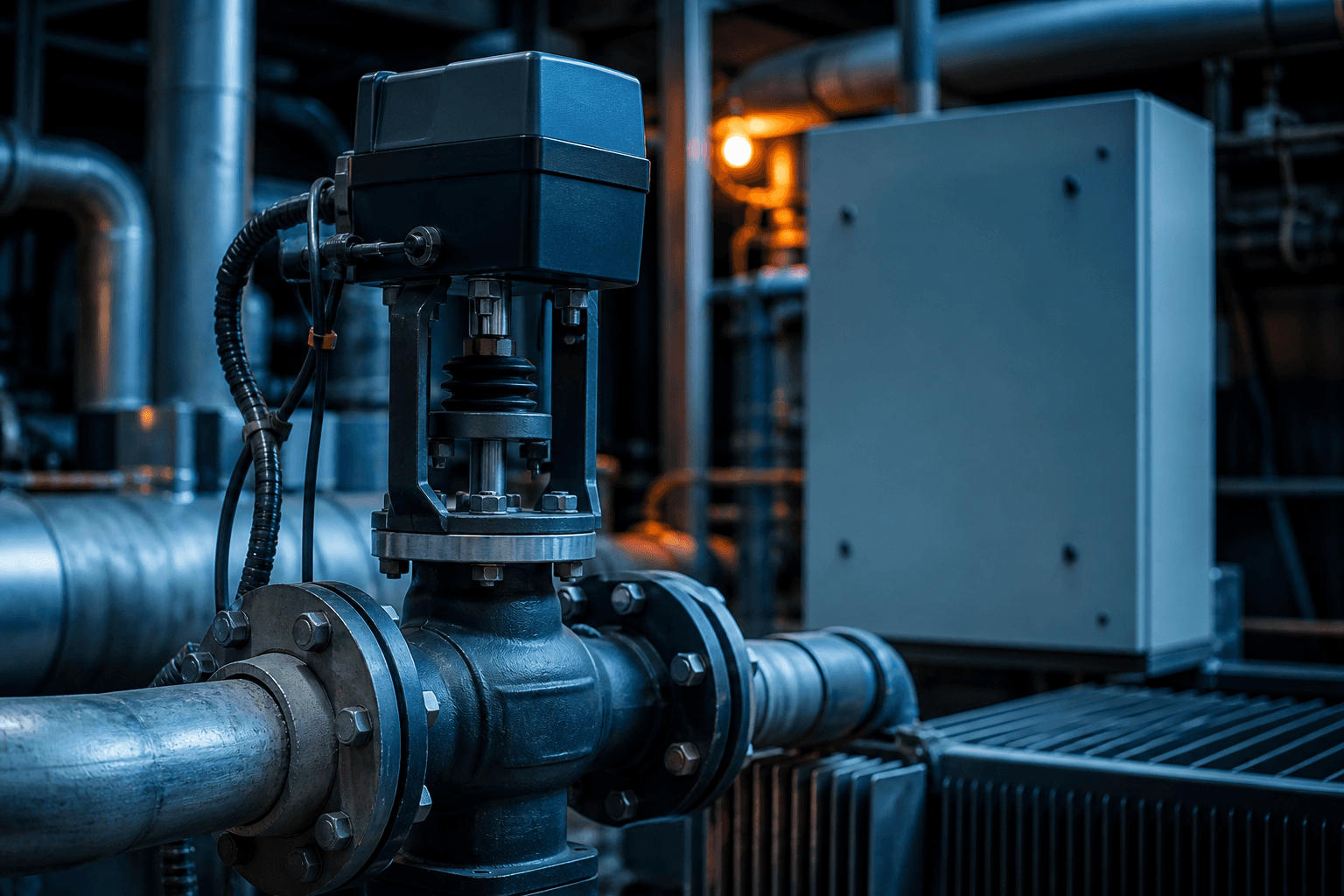

Oransal Kontrol Nedir? On/Off Kontrole Göre Avantajları Nelerdir?

Oransal kontrol, denetleyici çıkışının hata sinyaliyle orantılı olarak değiştiği kapalı çevrim kontrol yöntemidir. Matematiksel ifadesi u(t) = Kp × e(t)'dir; burada u(t) denetleyici çıkışı yüzdesi, Kp oransal kazanç ve e(t) hata yani set noktası eksi ölçülen değerdir. Çıkış yüzdesi, hatanın oransal bant içindeki konumuyla belirlenir: hata oransal bandın alt sınırındaysa çıkış sıfıra, üst sınırındaysa yüzde yüze yaklaşır.

Somut bir örnek: oda set noktası 22 °C, oransal bant 4 °C olarak ayarlı olsun. Oda sıcaklığı 18 °C ise hata 4 °C, çıkış yüzde yüzdür; ısıtma tam kapasiteyle çalışır. Oda 20 °C'ye geldiğinde hata 2 °C, çıkış yüzde elliye düşer; ısıtma yarı kapasiteyle devam eder. Oda 21,5 °C'ye ulaştığında çıkış yüzde 12,5'e iner ve bu düşük güç kaybı karşılayan ısıyı tam olarak sağlar. Isıtma sistemi set noktasında tamamen kapanmaz, salınım oluşmaz.

Oransal kontrolün tek sınırlılığı kararlı hal hatasıdır. Sisteme sabit bir bozucu yük uygulandığında, örneğin kapı açıkken soğuk dış hava girdiğinde, P denetleyicisi bu yükü tam olarak telafi edemez ve set noktasının biraz altında ya da üstünde dengeye gelir. Bu farka kararlı hal hatası veya offset denir. Kararlı hal hatası nedir sorusu da burada yanıtlanır: sabit yük altında saf P denetleyicisinde kalıcı olarak kalan set noktası sapmasıdır. Bu offset'i sıfırlamak için integral (I) terimi eklenir ve sistem PI denetleyiciye dönüşür.

On/off kontrol, ölçülen değer alt eşiği geçtiğinde çıkışı yüzde yüze, üst eşiği geçtiğinde sıfıra götüren iki konumlu denetleyicidir. Histerezis bandı bu iki eşik arasındaki aralıktır ve salınımı baskılamak için kasıtlı olarak genişletilir. On/off histerezis bandı tipik olarak 0,5-2,0 °C arasındadır. Oransal bant ise orantılı çıkışın üretildiği aralıktır; içinde sürekli ve kademeli düzeltme gerçekleşir ve tipik değeri 2-10 °C'dir.

• Kontrol hassasiyeti — On/off: set noktasında ±histerezis/2 sapma; P kontrol: teorik olarak sıfır aşım ama sabit hal hatası olabilir
• Saatte açma-kapama döngüsü — On/off dar bantlı: 6-20 döngü/saat; Oransal: sürekli modülasyon, açma-kapama yok
• Sıcaklık salınım genliği — On/off 1 °C bandında: ±0,5 °C; P kontrol 4 °C bantlı: ±0,1-0,2 °C kararlı halde
• Aşım miktarı — On/off: histerezis bandının yarısı kadar üst taşma; P kontrol: aşım yok, yavaş yaklaşma
• Ekipman yorulması — On/off: her döngü elektrik-mekanik stres; Oransal: modülasyon, kalkış stresi yok
• Uygulama karmaşıklığı — On/off: basit, tek set noktası; Oransal: P bandı ve gerekiyorsa I, D parametreleri ayarlanır
• Doğrusal yük değişimine yanıt — On/off: gecikmeli, salınımla; Oransal: anlık orantılı, pürüzsüz
• Enerji tüketimi — On/off: kalkış kayıpları dahil yüzde 10-15 ek enerji; Oransal: sadece gerçek yük kadar çalışır

Sayısal karşılaştırmanın pratik sonucu şudur: on/off kontrolde saatte 10 döngü yapan bir ısıtma sistemi yılda 87.600 kalkış-kapanış döngüsü tamamlar. Buna karşılık oransal bir aktüatör yıl boyunca hiç açıp kapatmaz; çıkış sinyali sürekli değişir ama mekanik elemana kalkış stresi uygulanmaz. On/off kontrol farkı burada somut olarak ortaya çıkar: döngü sayısı, konfor kalitesi ve enerji tüketimi üçü birden oransal lehinedir.

PI kontrol nedir sorusu HVAC sektöründe en sık sorulan sorular arasındadır. P, PI ve PID kontrol, aynı oransal temel üzerine sırasıyla integral ve türev terimlerinin eklenmesiyle elde edilen üç farklı moddur. P mod kararlı hal hatasını gideremez; PI mod bu hatayı zamanla integral toplayarak sıfırlar; PID mod ek olarak hatanın değişim hızına da tepki vererek ani bozucu yüklere daha hızlı yanıt üretir.

• Kararlı hal hatası — P: sabit yük altında offset kalır, tipik olarak 0,3-1,5 °C; PI: integral etkisiyle offset sıfıra yaklaşır; PID: PI ile aynı, offset yok
• Salınım riski — P: düşük, bant doğru ayarlıysa salınım yok; PI: integral süresi yanlışsa integratör windup önleme gerekir; PID: D terimi yanlışsa gürültü yükseltmesi riski
• Aşım miktarı — P: aşım yok ama set noktasına erişemeyebilir; PI: küçük aşım olabilir, 0,1-0,3 °C; PID: iyi ayarda aşım minimumdur
• Yanıt hızı — P: orta; PI: orta-yavaş (integral süresiyle); PID: hızlı (türev ani hatayı yakalar)
• HVAC uygulaması — P: basit fan coil, perde ısıtıcı, zon damper; PI: oda sıcaklığı, su sıcaklığı kaskat kontrol; PID kontrol HVAC: basınç ve nem döngüleri, büyük kazan dairesi
• Parametre sayısı — P: 1 (Kp); PI: 2 (Kp, Ti); PID: 3 (Kp, Ti, Td)
• Ayar güçlüğü — P: en kolay; PI: orta; PID: en zorlu, otomatik ayar önerilir

HVAC tesisatında en yaygın seçim PI'dır. Fan coil sıcaklık kontrolü döngüsünde oransal bant 3-6 °C, integral süresi 200-400 saniye olarak ayarlanır; bu değerler oda ısıl kütlesine ve fan coil kapasitesine göre seriye göre değişir. PID kontrol HVAC uygulamalarında genellikle hava işleme ünitesi çıkış sıcaklığı veya büyük su soğutma grubu kapasitesi için tercih edilir. Oda sıcaklığı PI kontrol uygulaması en geniş kullanım alanını oluşturur ve doğru seçildiğinde yıllık bakım maliyetini belirgin ölçüde düşürür.

Salınım, on/off kontrolün doğasında var olan periyodik dalgalanmadır ve konfor, enerji ve ekipman ömrü üzerinde ölçülebilir sonuçlar doğurur. ASHRAE 55-2023 standardı ısıl konfor için operatif sıcaklık değişimini saatte 1,1 °C ile sınırlar. On/off bir sistem dar bantta bu sınırı kolayca aşar. Oransal kontrol ise 0,2-0,5 °C sapmayla çalışarak bu sınırın içinde kalır.

Enerji tarafında: on/off kontrolde her kalkışta kompresör ya da brülör kalkış akımı çeker ve bu kalkış enerji maliyetinin yüzde 10-15'ini oluşturabilir. Yılda 10.000 kalkış döngüsü olan bir chillerda, her kalkışta 5 saniye boyunca nominal akımın 3-5 katı çekilirse ek enerji maliyeti hesaplanabilir bir büyüklüğe ulaşır. Oransal kontrolde bu kalkış maliyeti sıfıra yakındır; sistem sadece gerçek yükü karşılayacak kadar çalışır.

Mekanik stres tarafında: kontaktörler ve starterlar tipik olarak 1-5 milyon mekanik döngü ömrüne sahiptir. Saatte 12 döngüyle çalışan bir sistem günde 288, yılda yaklaşık 105.000 döngü tamamlar; bu durumda 1 milyon döngülük bir kontaktör yaklaşık 9,5 yılda biter. Saatte 2 döngüye düşüldüğünde aynı kontaktör 57 yıla uzar. Oransal kontrol bu ekseni kaldırır ve bakım döngüsünü büyük ölçüde uzatır.

Oransal kontrol ekipman ömrü üzerindeki etkisi, üç mekanizma üzerinden ölçülür: termal yorulma, mekanik döngü birikmesi ve elektrik kalkış stresi. Üçü de on/off kontrolle kıyaslandığında oransal kontrolde belirgin biçimde düşüktür. Bu etki özellikle aktüatörler, motorlu vanalar ve kompresörler üzerinde gözlemlenir.

• Aktüatör — On/off: yılda 87.600 tam açma-kapama döngüsü; Oransal: yılda sıfır tam döngü, sürekli modülasyon; Ömür etkisi: mekanik ömür 2-3 kat uzar
• Motorlu vana — On/off 2 noktalı: klape tam açık-kapalı arasında gider, kenar aşınması başlar; Oransal: ara konumlarda çalışır, klape korunur; Ömür etkisi: 15.000-30.000 döngüden 500.000 konuma uzar
• Fan coil motoru — On/off: kalkış akımı nominal akımın 4-6 katı; Oransal: frekans konvertörle yumuşak kalkış; Ömür etkisi: sargı termal stresi kalkar
• Kompresör — On/off: yağ filmi her kalkışta bozulur, yatak aşınması; Oransal inverter: yatak hiç kuru çalışmaz; Ömür etkisi: inverter 20-25 yıl, on/off sabit hızlı 12-15 yıl
• Elektriksel kontaktör — On/off 10 döngü/saat: 1 milyon döngü yaklaşık 11,4 yıl; Oransal: kontaktör yok veya çok nadir anahtarlar; Ömür etkisi: bakım kaleminden çıkar
• Brülör ateşleme sistemi — On/off: ateşleme elektrotu ve alev dedektörü her döngüde yorulur; Oransal kazan modülasyon kontrolü: ateşleme sayısı yılda yüzde 80-90 azalır

Kadıköy'de bir ofis binasında gerçekleştirdiğimiz dönüşüm çalışmasında, on/off kontrolle çalışan 48 fan coil aktüatörünün tamamı 4 yılda değiştirilmişti. 0-10V aktüatör kontrol sistemine geçişten sonra aynı birimler 7 yılı aşkın süre sorunsuz çalıştı. Seriye göre değişmekle birlikte bu süre farkı, aktüatör birim maliyetinin 1,5-2 katı bakım tasarrufu anlamına gelir.

0-10V aktüatör kontrol ve 2-10V sinyal standardı HVAC sektöründe on/off anahtara karşı oransal kontrolün fiziksel dilidir. Denetleyici hesapladığı çıkış yüzdesini bu gerilim aralığına dönüştürür; aktüatör bu gerilimi doğrusal vana konumuna çevirir. Mekanik döngü açısından 0-10V aktüatör kontrol ile on/off aktüatör arasındaki fark: on/off aktüatör yılda 50.000-100.000 tam kalkış yaparken, 0-10V aktüatör konumunu değiştirmeden tutabilir ve tam kalkış sıfıra yaklaşır.

• Sinyal aralığı — 0-10V: 0 V kapalı, 10 V tam açık; 2-10V sinyal standardı HVAC: 2 V kapalı, 10 V tam açık
• Kablo arızası tespiti — 0-10V: 0 V kablo kopuğundan ayırt edilemez; 2-10V: 0 V kablo kopuğunu gösterir, güvenlik avantajı sağlar
• Çözünürlük — 10 V aralık 8-bit DAC ile 256 adım verir; 2-10V: 8 V aralıkta 256 adım, pratikte aynı hassasiyet
• Kablo uzunluğu — Her iki standartta 100 m'ye kadar standart kablo; 200 m üzeri shielded kablo önerilir
• Gürültü bağışıklığı — Gerilim sinyali akım sinyaline (4-20 mA) göre gürültüye daha duyarlı; EMI yoğun tesislerde 4-20 mA tercih edilir
• Aktüatör uyumu — 0-10V aktüatörler 2-10V denetleyiciyle çalışır; 2 V altında kapalı kalır; uyumluluk veri sayfasından teyit edilmeli

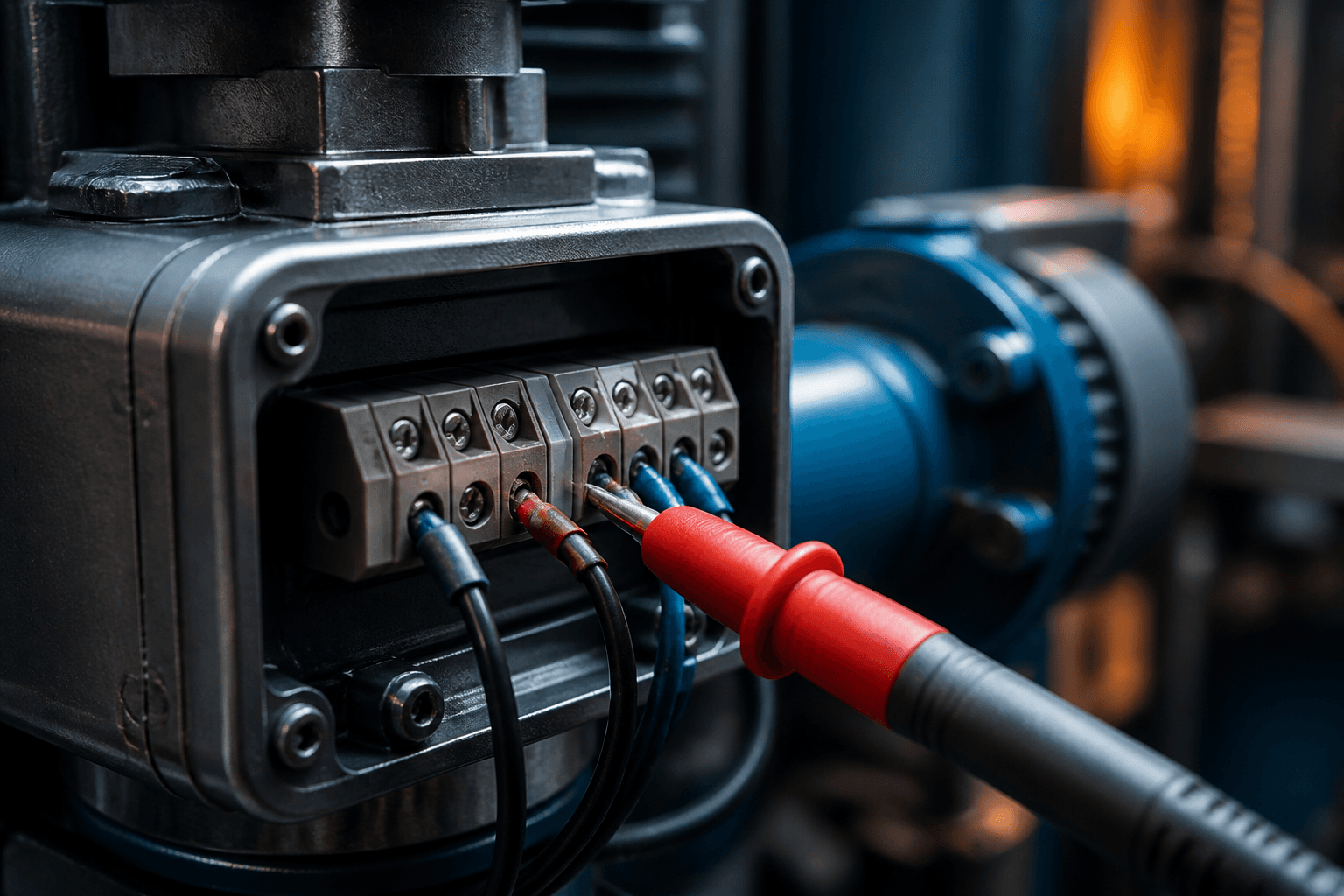

Kardeş rehberimizde 0-10V, 2-10V ve on/off sinyaller ile vana aktüatörlerinin seçim kriterleri ayrıntılı olarak açıklanmaktadır. (Detay: 0-10V, 2-10V ve On/Off Kontrol Nedir? Vana Aktüatörlerinde Temel Rehber)

HVAC kontrol kartı seçimi, kontrol döngüsünün gereksinimlerini karşılamalı ve sahada kolay devreye alınabilmelidir. Oransal kontrol için HVAC kontrol kartı seçiminde dört parametre belirleyicidir: çıkış tipi, kontrol algoritması, giriş uyumluluğu ve iletişim protokolü. Yanlış seçim, doğru parametre ayarına rağmen sistemin salınım üretmesine veya kararlı hal hatasının kapanmamasına yol açar.

• Çıkış tipi — Oransal kontrol için: 0-10V DC, 2-10V DC veya PWM; on/off için: röle çıkışı yeterli; hem oransal hem on/off gereken uygulamalarda çoklu çıkışlı kart seçilir
• Kontrol algoritması — P mod: basit fan coil ve perde ısıtıcı; PI mod: oda ve su sıcaklığı döngüleri; PID mod: hava işleme ünitesi, büyük su soğutma grubu
• Giriş uyumluluğu — NTC 10 kΩ sıcaklık sensörü en yaygın; bazı kartlar Pt100, Pt1000 ve 4-20 mA girişi de kabul eder
• İletişim protokolü — Bağımsız kullanım için iletişim gerekmez; BMS entegrasyonu için Modbus RTU, BACnet MS/TP veya LON
• IP koruma sınıfı — Kazan dairesi ve teknik hacim için IP54 minimum; dış ortam için IP65; 2026 itibarıyla IP/BACnet doğrudan bağlantı yaygınlaşmakta

Siemens kontrol kartı HVAC uygulamalarında RDG serisi oda denetleyicileri 2-10V analog çıkış üretir, oransal bant 1-10 °C aralığında ayarlanabilir ve PI modu fabrika çıkışında aktiftir. Honeywell oransal denetleyici olarak T6800 serisi 0-10V veya PWM çıkışıyla fan coil uygulamalarına yönelik PI kontrol sunar; Ti süresi 60-600 saniye aralığında ayarlanabilir. Her iki marka da Pomeka Mekanik tarafından taşınmaktadır. Havalandirma elektronik kart ve kontrol ekipmanları için ürün grubumuzu inceleyebilirsiniz. (Detay: https://www.pomeka.com/kontrol-ekipmanlari)

Havalandirma elektronik kart seçiminde dikkat edilecek ek bir nokta güç kaynağı uyumudur. Siemens ve Honeywell kartların büyük bölümü 24 V AC veya 24 V DC besleme kabul eder; besleme ve sinyal döngüsü ortak referansa ihtiyaç duyar. Bina otomasyon sistemi (BMS) ile entegrasyon planlanıyorsa protokol desteği kart seçimini belirleyen en kritik parametredir. Elektronik kart ürün sayfamızı inceleyebilirsiniz. (Detay: https://www.pomeka.com/havalandirma-kontrol-elektronik-kart)

Fan coil sıcaklık kontrolü, oransal kontrolün HVAC'ta en yaygın kullanım alanıdır. Tipik bir fan coil döngüsü iki kontrol elemanı içerir: oda sıcaklığı denetleyicisi ve fan hızı ile su vanasını modüle eden çıkış katmanı. Oransal bant ayarı dört adımda yapılır.

Birinci adım: sistemin termal kütlesini tahmin edin. Oda hacmi büyükse zaman sabiti büyük, ısıtıcı kapasitesi yüksekse kazanç küçük seçilmeli. İkinci adım: başlangıç oransal bandını 4-6 °C olarak girin. Üçüncü adım: sistemi 30 dakika izleyin. Set noktasının üstünde ve altında sürekli gidip gelme varsa bant çok dar, yani kazanç çok yüksektir; bandı 2 °C artırın. Dördüncü adım: kararlı hal hatasını ölçün. Hata 0,5 °C üzerindeyse ve PI modundaysanız integral süresini 50 saniye kısaltın.

Fan coil sıcaklık kontrolü için tipik parametre değerleri şunlardır: oransal bant 3-5 °C, integral süresi 300-500 saniye, ölü bölge 0,3-0,5 °C. Fan hız kontrolünde ise düşük hız eşiği yüzde 20-30 civarında tutulur; daha düşük devir fan motorunu aşındırır ve hava dağılımını bozar. İki borulu sistemlerde mevsim geçişi için harici sıcaklık ölçümüne dayalı otomatik mod değişimi önerilir. Zon kontrol sistemi rehberimiz bu konuyu ele almaktadır. (Detay: Zon Kontrol Sistemi Nedir? Her Odanın Sıcaklığı Ayrı Ayrı Nasıl Kontrol Edilir?)

Kazan modülasyon kontrolü, HVAC'ın en kritik oransal kontrol uygulamalarından biridir. Gidiş suyu sıcaklığını set noktasına getiren iç döngü, brülör kapasitesini modüle eder; dış döngü ise dış hava sıcaklığını okuyarak set noktasını sürekli değiştirir. Bu mimariye kaskat kontrol denir ve tipik olarak iç döngüde P, dış döngüde PI kullanılır.

Kazan modülasyon kontrolüyle on/off kazan arasındaki ömür farkı somuttur. On/off sabit kapasiteli brülör yılda 15.000-20.000 kalkış döngüsü yapabilir ve ömrü 12-15 yıldır. Modüle eden brülür kalkış döngüsünü yüzde 80-90 azaltır; ısı değiştiricisinde termal şok stresi düşer. Yoğuşmalı modüle brülörlü kazanlarda gerçek saha verileri 20-25 yıl ömrü göstermektedir. Yoğuşmalı kazan seçimi için ilgili rehberimize bakınız. (Detay: Yoğuşmalı Kazan Nedir? Klasik Kazandan Ne Kadar Daha Verimlidir?)

Kazan dairesi ekipmanları ve kontrol sistemi entegrasyonu için ürün grubumuzu inceleyebilirsiniz. (Detay: Isıtma) Modulasyonlu kombi ve kazan termostatlarının çalışma prensiplerini de modülasyonlu oda termostatı rehberimizde bulabilirsiniz. (Detay: Modülasyonlu Oda Termostatı Nedir? On/Off Termostattan Farkı Ne?)

Integratör windup önleme, kaliteli PI ve PID denetleyicilerin olmazsa olmaz özelliğidir. Windup şu şekilde oluşur: çıkış fizikal sınıra takıldığında, örneğin aktüatör tam açıkken, integral terimi birikimine devam eder. Çıkış sınırdan kurtulduğunda aşırı birikmiş integral büyük bir aşıma neden olur ve sistem salınıma girer.

Integratör windup önleme mekanizması şöyle çalışır: denetleyici çıkışın doyuma girdiğini algıladığında integral toplanmasını dondurur. Çıkış sınırdan çıkınca integral normal birikime devam eder. Bu mekanizma anti-windup veya integral clamping olarak da adlandırılır. HVAC kontrol kartı seçiminde anti-windup özelliğinin teknik belgede açıkça belirtildiğini doğrulayın; özellikle büyük ısıl kütleli sistemlerde bu özellik olmadan PI modu güvenli kullanılamaz.

Fan coil uygulamalarında windup riski, sezon başlangıcında sistemin soğuktan ısınma sürecinde ortaya çıkar. Oda 10 °C iken set noktası 22 °C'de iken integral hızla birikir ve aktüatörü tam açık tutar; oda 22 °C'ye ulaştığında birikmiş integral aşırı ısıtmaya yol açar. Integratör windup önleme ile bu aşım 0,1-0,3 °C'ye iner, olmadan 1-2 °C aşım gözlemlenir.

HVAC otomasyon sistemleri birden fazla oransal kontrol döngüsünü hiyerarşik biçimde yönetir. Bir hava işleme ünitesinde en az dört ayrı döngü bulunur: soğutma serpantini sıcaklığı, ısıtma serpantini sıcaklığı, nem ve statik basınç döngüleri. Her döngü kendi P bandı ve integral süresini gerektirir; döngüler birbirini bozucu yük olarak etkiler ve bu etkileşim devreye alma aşamasında dikkatle yönetilmelidir.

Devreye alma süreci standart sırayı izler. Önce her döngü ayrı ayrı çalıştırılır ve parametre ayarlanır. Sonra döngüler birlikte çalıştırılır ve çapraz etkileşim gözlenir. Kararlı ise cascade ve feedforward bağlantıları aktive edilir. Son adımda sezonluk şartlar değerlendirilerek parametre seti kilitlenir. HVAC otomasyon sistemleri hakkında kapsamlı bakış için ilgili rehberimize bakabilirsiniz. (Detay: HVAC Otomasyonu Nedir? Bina Isıtma ve Soğutma Sistemleri Nasıl Akıllandırılır?)

On/off kontrolün yeterli olduğu uygulamalar gerçekten vardır. Seçim kriteri konfor toleransı, ekipman döngü hassasiyeti ve çevre değişkeni değişim hızıdır. Net karar: eğer sistem 1 °C hassasiyet toleransının içinde kalması gerekiyorsa veya açma-kapama döngüsü yılda 10.000'in üzerine çıkıyorsa, oransal kontrol hem performans hem de ekonomi açısından daha uygundur.

• On/off kontrol yeterli — Düşük ısıl kapasiteli elektrikli ısıtıcılar (800 W altı); pompa kalkış-durdurma mantığı; alarmlar ve sınır korumaları; sıcaklık toleransı 2-3 °C olan depolama alanları; donma termostatları
• Oransal kontrol gerekli — Fan coil ve klima santrali sıcaklık döngüleri; kazan ve chiller kapasitesi modülasyonu; basınç ve nem kontrol döngüleri; konfor bölgesi 0,5 °C hassasiyeti gerektiren alanlar
• PI kontrol gerekli — Oda sıcaklık kontrolü (kararlı hal hatası 0 olmalı); güneş kazancı veya iç yük değişiminin yüksek olduğu ofisler; kaskat dış döngü
• PID kontrol HVAC uygulaması — Hava işleme ünitesi çıkış sıcaklığı; büyük su soğutma grubu kapasitesi; basınç ve nem kontrolü (proses havalandırması)
• On/off korunabilir — Genleşme tankı basınç güvenliği; pompa susuzluk koruması; acil kapatma devreleri

Kontrol ekipmanları ve vana seçiminde yardım almak için ürün grubumuza başvurabilirsiniz. (Detay: Vana Sistemleri) Modülasyonlu oda termostatı seçiminde temel farkları anlatan rehberimiz de bu kararda yol gösterir. (Detay: Modülasyonlu Oda Termostatı Nedir? On/Off Termostattan Farkı Ne?) Fan coil kontrolü söz konusu olduğunda vana seçimi de kritiktir; fan coil vanası ve vana motoru boyutlandırması bağımsız bir teknik konudur. (Detay: Fan Coil Vanası ve Vana Motoru Nasıl Seçilir? 2 Borulu ve 4 Borulu Sistemler)

Oransal kontrol enerji tasarrufu iki kanaldan gelir. Birinci kanal: salınım yoksa sistem enerji üretip dışarı atmaz. On/off kontrolde aşım nedeniyle fazla üretilen ısı sızdırılır ya da soğutulur; bu kayıp genellikle toplam enerji tüketiminin yüzde 3-8'i arasındadır. İkinci kanal: frekans konvertörlü fan ve pompa, oransal kontrol sinyaliyle tam devirde değil gerçek yükte çalışır. TS EN 12828 ısıtma sistemi tasarım standardı, kontrol ekipmanlarının verimli ve kararlı çalışmasını şart koşar; oransal kontrol bu standardın gerektirdiği hassasiyeti on/off kontrole göre çok daha kolay sağlar.

Benzerlik yasaları bu tasarrufu sayısal olarak ortaya koyar. Fan veya pompa debisi devirle doğru orantılı, basma yüksekliği devrin karesiyle, güç ise devrin küpüyle değişir. Devri yüzde 20 düşürmek gücü yaklaşık yüzde 49 azaltır. Yılda 4.000 saat tam devirde çalışan 2,2 kW'lık bir pompa 8.800 kWh tüketir. Aynı pompa oransal kontrol ile ortalama yüzde 70 devirde çalışırsa güç 0,75 kW'a iner ve tüketim 3.000 kWh'ye düşer; tasarruf 5.800 kWh/yıldır.

HVAC kontrol ekipmanları seçimi ve enerji verimliliği analizi için teknik destek almak üzere iletişime geçebilirsiniz. (Detay: iletişim sayfamız) Genel enerji verimliliği konusunda kapsamlı rehberimiz de bu hesapları doğrudan tamamlar. (Detay: Mekanik Sistemlerde Enerji Verimliliği) Oransal kontrol ekipman ömrü hesabı ile birlikte yapılan bu enerji analizi, yatırım geri dönüş süresini 2-4 yıl arasında ortaya koyar ve proje kararını destekleyen en güçlü teknik argümanı oluşturur.

Salınım aşım karşılaştırması yapıldığında on/off ve oransal kontrol arasındaki fark sayısal olarak şu şekilde ortaya çıkar. On/off kontrol 1 °C histerezis bandıyla çalışırken salınım genliği ±0,5 °C, yani toplam 1 °C'dir. Oransal 4 °C bantlı P kontrol ile kararlı halde salınım genliği ±0,1-0,2 °C'ye iner; PI kontrolle bu değer ±0,05-0,1 °C'ye kadar düşer. Aşım tarafında ise on/off kontrol histerezis bandının yarısı kadar üst taşma üretirken P kontrol aşım üretmez fakat set noktasına tam ulaşamayabilir; PI kontrol 0,1-0,3 °C geçici aşım sonrası tam set noktasına yerleşir.

Bu salınım aşım karşılaştırması sonuçları HVAC mühendisliğinde doğrudan tasarım kararına dönüştürülür. Ameliyathane veya temiz oda gibi ±0,2 °C toleranslı ortamlar için on/off kontrol fiziksel olarak yetersizdir; PI veya PID zorunludur. Standart ofis ve konut uygulamalarında ±0,5 °C tolerans yeterlidir ve dar bantlı on/off da çalışır; ancak ekipman döngüsü ve enerji tarafında oransal her zaman üstündür.

Salınım genliği ile açma-kapama döngüsü arasında tersine bir ilişki vardır. Dar histerezis bandı salınım genliğini küçültür ama döngü sayısını artırır; geniş band döngüyü azaltır ama konfor kaybeder. Oransal kontrol bu ikilemi tamamen ortadan kaldırır: hem salınım genliği küçük, hem döngü sayısı sıfıra yakın. Bu çifte kazanım, yüksek konfor ve uzun ekipman ömrü gerektiren uygulamalarda oransal kontrolü tek gerçekçi seçenek yapar.

Oda sıcaklığı PI kontrol uygulaması, bina otomasyonunda en yaygın ve en titiz yaklaşım gerektiren döngüdür. Oda ısıl kütlesi büyüktür; güneş kazancı, iç yük ve kişi sayısı sürekli değişir; bu bozucu yükler altında kararlı hal hatasını sıfırlamak PI modunu zorunlu kılar. Saf P kontrol, kapı açılmasıyla oluşan bozucu yükü tam telafi edemez ve oda sıcaklığı hedefin 0,5-1,5 °C altında dengeye gelir.

Oda sıcaklığı PI kontrol uygulamasında parametre seçimi adım adım şöyledir. Birinci adım: oda hacmini ve fan coil kapasitesini belirleyin. 100 m² ofis için 2-3 kW fan coil kullanılıyorsa ısıtma hızı yaklaşık 1-2 °C/saat civarındadır; bu değer integral süresini belirler. İkinci adım: oransal bandı 4 °C olarak başlatın ve fan coil vanasını 0-10V modüle eden aktüatöre bağlayın. Üçüncü adım: integral süresini 400 saniye olarak girin; bu başlangıç değeri standart ofis hacmi için güvenli bir seçimdir.

Oda sıcaklığı PI kontrol devreye alma testinde şu üç gözlem başarıyı doğrular. Birincisi, oda set noktasına 30-60 dakikada ulaşmalı; daha uzun sürüyorsa oransal band daraltılmalı. İkincisi, set noktasına ulaşırken aşım 0,5 °C'yi geçmemeli; aşıyorsa integral süresi uzatılmalı. Üçüncüsü, kararlı halde sıcaklık farkı ±0,3 °C içinde kalmalı; dışarıdaysa sensör konumu veya integral süresi gözden geçirilmeli. Bu üç gözlem tamamlanıp kayıt altına alındıktan sonra devreye alma belgesi hazırlanmalı ve BMS'e parametre seti yüklenmelidir; böylece sonraki bakımda referans değerler hazır bulunur.

HVAC kontrol ekipmanları pazarında Pomeka Mekanik'in taşıdığı Siemens ve Honeywell/Resideo markaları öne çıkmaktadır. Siemens kontrol kartı HVAC uygulamalarında RDG serisinde oransal bant 1-10 °C, integral süresi 60-999 saniye aralığında ayarlanabilir; fabrika PI modunda Ti 300 saniyedir. Honeywell oransal denetleyici T6800 serisinde ise Pb 2-10 °C, Ti 60-600 saniye aralığında ayarlanabilir ve Modbus ile BACnet protokollerini destekler.

HVAC kontrol ekipmanları seçiminde marka dışı dikkat edilecek kriterler şunlardır: anti-windup mekanizmasının belgede belirtilmesi, saha kalibrasyonu için manuel çıkış modu desteği, sensör arızasında güvenli çıkış değeri (fail-safe) tanımı ve servis menüsüne şifre koruması. Bu özellikler sahada uzun vadeli güvenilirliği belirler; katalog sayfasında sormak gerekebilir.

Kontrol kartı ve aktüatör seçiminde yardım almak için Pomeka Mekanik İstanbul Kadıköy ofisiyle iletişime geçebilirsiniz. (Detay: Isıtma) Zon kontrol ve hava işleme ünitesi uygulamaları için ayrıca danışmanlık desteği sunulmaktadır. (Detay: Zon Kontrol Sistemi Nedir? Her Odanın Sıcaklığı Ayrı Ayrı Nasıl Kontrol Edilir?)

Yıllık enerji farkını somutlaştırmak için standart bir ofis katı örnek alalım. Kat alanı 500 m², 10 adet fan coil var, her fan coil 2,0 kW motor gücüne sahip. On/off kontrolde fan motorları saatte ortalama 8 döngü yapar, her kalkışta 5 saniye boyunca 3 kat nominal akım çeker; bu kalkış enerjisi yaklaşık 0,042 kWh/kalkış'a karşılık gelir. Yılda 8.000 çalışma saatinde, her fan coil için 64.000 kalkış olur ve kalkış enerji kaybı 2.688 kWh/yıl'a ulaşır.

Oransal kontrolde kalkış sıfıra yaklaşır ve bu kayıp ortadan kalkar. Aynı sistemde fan motorları ortalama yüzde 65 devirle çalışır; benzerlik yasasıyla güç 2,0 kW'dan 0,55 kW'a iner. Ortalama yük faktörü yüzde 65 alınırsa yıllık fan enerji tüketimi 10 adet × 0,55 kW × 8.000 saat = 44.000 kWh olur. On/off sabit hız çalışmada aynı sürede 10 × 2,0 × 8.000 = 160.000 kWh tüketilir; farka kalkış kayıpları da eklenince tasarruf 116.000 kWh/yıl + 26.880 kWh kalkış kaybı = yaklaşık 143.000 kWh/yıl'ı bulur.

Bu hesap, frekans konvertörlü fan motoruyla oransal kontrolün birleşimini göstermektedir. Salt kontrol modunun etkisi hesabın küçük bir parçasıdır; büyük tasarruf değişken hız sürücüsünden gelir. Ancak değişken hız sürücüsünü doğru kullanmak oransal bir denetleyici gerektirir; on/off kontrol sürücüyü tam hıza kilitler ve tasarruf potansiyeli boşa gider. Bu nedenle oransal kontrol ve değişken hız sürücüsü birlikte değerlendirilmelidir.

Akıllı oda termostatları ve bina yönetim sistemleri (BMS), oransal kontrol döngülerini merkezden izleyip yöneten üst katman olarak çalışır. Oransal denetleyici, BMS'ten set noktası komutunu alır; BMS ise denetleyiciden oda sıcaklığı ve çıkış yüzdesi verilerini okur. Bu veri alışverişi Modbus RTU, BACnet veya LON protokolleriyle gerçekleşir. 2026 itibarıyla IP üzerinden BACnet/IP doğrudan bağlantı yaygınlaşmakta ve ara dönüştürücü maliyetini ortadan kaldırmaktadır.

BMS entegrasyonunun oransal kontrol üzerindeki pratik faydası şudur: denetleyici parametreleri sahaya gitmeden uzaktan değiştirilebilir, enerji tüketimi grafiksel olarak izlenebilir ve anomaliler alarm olarak bildirilebilir. Örneğin bir fan coil sıcaklık kontrolü döngüsünde çıkış yüzdesi 8 saattir yüzde 95'in üzerindeyse bu, ya kapasite yetersizliğini ya da sensör hatasını işaret eder. BMS bu alarmı yöneticiye iletir ve saha ekibi gerçek arızayı arar. Oda termostatının doğru konumu kadar BMS entegrasyonu da uzun vadeli güvenilirliği belirler. (Detay: Oda Termostatı Nereye Konulmalı? Yanlış Konumlandırmanın Isınmaya Etkisi)

Akıllı termostat ile oransal denetleyici arasındaki fark şudur: akıllı termostat genellikle kullanıcı arayüzü ve programa odaklanır, PI algoritmasını saat ve takvim koşullarıyla birleştirir; oransal endüstriyel denetleyici ise üretim ve proses ortamlarına yönelik hassas parametre ayarı ve protokol desteği sunar. Konuttaki bir akıllı termostat ile ofis binasındaki Siemens veya Honeywell endüstriyel denetleyici aynı PI algoritmasını farklı ambalajlarda kullanır. Her ikisi de oda sıcaklığı PI kontrol ilkesine dayanır; fark uygulama derinliğindedir. Akıllı oda termostatları ve tasarruf potansiyeli için ayrı bir rehberimiz mevcuttur. (Detay: Akıllı Oda Termostatı Gerçekten Tasarruf Sağlıyor mu?) Kablolu ve kablosuz termostat seçimi de oransal kontrol kalitesini etkiler; kablolu modeller sinyal kararlılığı açısından avantajlıdır. (Detay: Kablolu mu Kablosuz Oda Termostatı mı? Hangisini Seçmelisiniz?)
