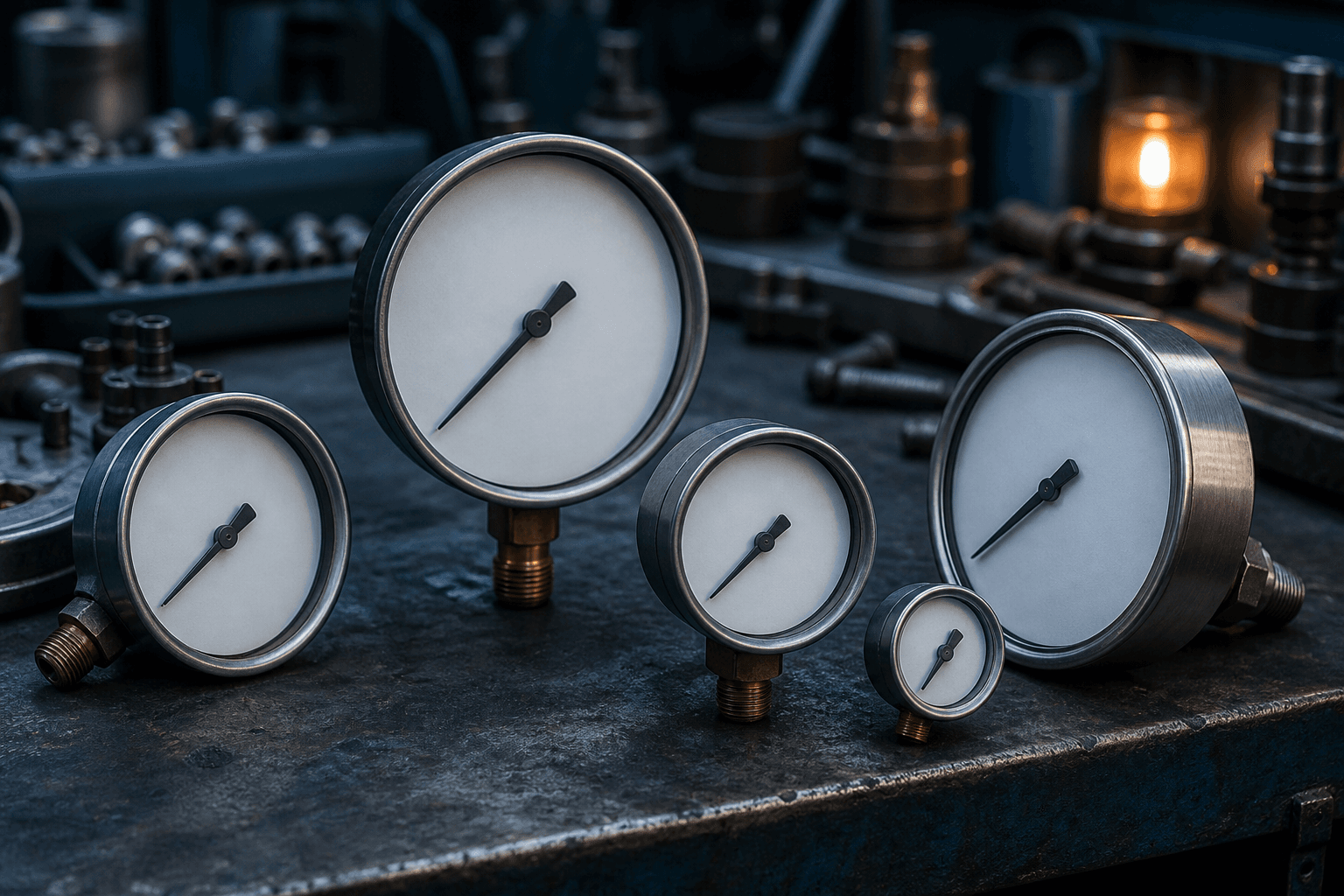

Manometre Nasıl Seçilir? 0-6, 0-10 ve 0-16 Bar Arasındaki Farklar

Manometre, sıvı veya gaz ortamlarındaki statik basıncı gösteren mekanik bir ölçüm cihazıdır. Bourdon tüpü, diyafram veya kapsül sensörü aracılığıyla iç basıncı ibre hareketine dönüştürür; okuma anlıktır, enerji gerektirmez ve görsel denetimi bir bakışa indirger. Tesisat sistemlerinde manometre bulunmaması, kapalı bir devreyi gözsüz yönetmek anlamına gelir ve arıza tespitini büyük ölçüde güçleştirir.

Pompa, kazan, hidrofor ve kompresör bağlantı noktaları, tesisat dolaşımının kritik kontrol noktaları ve emniyet ventili öncesi basınç referans konumları manometre ile izlenir. Bu noktalarda anlık basınç bilinmeden aşırı basınç tespiti, kavitasyon teşhisi veya devre dengesizliği tayini yapılamaz. Kadıköy merkezimizden yürütülen İstanbul endüstriyel tesisat projelerinde saha deneyimi, basınç ölçüm aleti seçiminin doğru yapılmasının arıza süresini ortalama %40-50 oranında kısalttığını göstermektedir.

Manometre üç tipte üretilir. Birincisi Bourdon tüplü tip; içi boş yarım ay şeklinde elastik tüp, basınç altında açılarak ibre hareketini üretir; 0,5-4000 bar geniş aralıkta kullanılır. İkincisi diyaframlı tip; bölücü membran aracılığıyla korozif, yapışkan veya yüksek viskoziteli akışkanlar ölçülür. Üçüncüsü kapsüllü tip; düşük fark basınçlarında, 0-600 mbar aralığında hava ve gaz ölçümünde tercih edilir. Konut ve endüstriyel tesisat uygulamalarında Bourdon tüplü tip standart seçimdir. Her tip için manometre çalışma basıncı yüzde 30 70 kuralı aynı şekilde geçerlidir ve skala seçiminin başlangıç noktasını oluşturur.

Manometre skala seçimi için temel kural şudur: çalışma basıncı, seçilen skalanın %30 ile %70'i arasında kalmalıdır. Bu aralık, Bourdon tüpünün doğrusal çalışma bölgesine karşılık gelir ve en küçük bölüm değerinde en iyi ayrım gücü sağlar. Skalanın yalnızca alt çeyreğinde çalışmak hassasiyeti yok eder; üst çeyreğinde çalışmak ise Bourdon tüpünü mekanik yorulmaya karşı savunmasız bırakır.

Hesap üç adımdır. Adım 1: Sistemin maksimum çalışma basıncını belirleyin. Konut ısıtma devrelerinde bu değer tipik olarak 3 bar, sıhhi tesisat şebekesinde 4-8 bar, endüstriyel proses hatlarında ise seriye göre 10-25 bar arasında değişir. Adım 2: Maksimum çalışma basıncını 0,7'ye bölün; bu sonuç skalada aşılmaması gereken minimum üst sınırı verir. Adım 3: Standart skala değerleri arasından bu sonucun hemen üzerindeki değeri seçin.

Örnek hesap: Kazan dairesindeki emniyet ventilinin açma basıncı 3 bar olan bir ısıtma devresinde maksimum çalışma basıncı 2,5 bar ise, 2,5 bölü 0,7 eşittir yaklaşık 3,6 bar çıkar. Bir üst standart skala değeri 0-6 bar'dır. Bu sistemde 0-6 bar manometre, çalışma basıncını skalanın %42'sinde gösterir; kural karşılanmış olur. Aynı sisteme 0-4 bar manometre takılsaydı 2,5 bar değer skalanın %62,5'inde düşerdi ve yine kurala uyardı; ayrım gücü daha iyi olurdu. 0-10 bar manometre takılsaydı 2,5 bar skalanın yalnızca %25'inde gösterilirdi ve kural çiğnenmiş olurdu; operatör küçük ibrenin konumundan kesin bir değer okuyamaz.

Standart skala değerleri EN 837-1 kapsamında 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60, 100, 160, 250, 400 ve 600 bar olarak tanımlanmaktadır. Bu skalalar arasında bir geçiş olduğunda her zaman hesapla belirlenen değere en yakın üst değer seçilir; altındaki değer seçmek skalanın aşılma riskini doğurur.

0-6 bar, 0-10 bar ve 0-16 bar arasındaki fark yalnızca ölçüm üst sınırı değildir; her skala farklı bir basınç sınıfı uygulamasına karşılık gelir ve doğrusal çalışma bölgesi de ona göre şekillenir. Skala seçiminde uygulamanın gerçek basınç profili belirleyicidir.

• 0-4 bar — Uygulama: kapalı ısıtma devresi izleme, kombi çıkışı; Çalışma basıncı: 1-2,5 bar; Skaladaki konum: %25-62; Not: emniyet ventili 3 barsa 0-4 bar skalası dar kalır, 0-6 bar daha güvenli
• 0-6 bar — Uygulama: konut ısıtma devreleri, sıhhi tesisat zemin katları, pompa test noktaları; Çalışma basıncı: 1,5-4 bar; Skaladaki konum: %25-67; En yaygın konut tesisatı skalası
• 0-10 bar — Uygulama: bina sıhhi tesisatı, şebeke bağlantı noktası, basınç düşürücü giriş tarafı; Çalışma basıncı: 3-7 bar; Skaladaki konum: %30-70; Çok katlı binalarda giriş hattı için standart
• 0-16 bar manometre — Uygulama: endüstriyel pompa çıkışı, kompresör hattı, hidrolik besleme; Çalışma basıncı: 5-11 bar; Skaladaki konum: %31-69; Proses tesisatında alt eşik değeri
• 0-25 bar — Uygulama: yüksek basınçlı su sistemleri, yangın suyu besleme hattı; Çalışma basıncı: 8-17 bar; Skaladaki konum: %32-68; NFPA 20 uyumlu itfaiye pompası basınç ölçümü
• 0-40 bar ve üzeri — Uygulama: kompresör çıkışı, yüksek basınçlı temizlik ekipmanı, hidrolik pres; Çalışma basıncı seriye göre değişir; Pakkens gam 100-600 bar aralığına kadar çıkmaktadır

Skala seçiminde sık yapılan hata, emniyet ventilinin açma basıncını referans almak yerine sistemin nominal çalışma basıncını göz ardı etmektir. Emniyet ventili 3 barda açıyorsa manometrenin 3 barı gösterebilmesi gerekmez; çalışma basıncı 2 barda sabitlenmiş bir devrede 0-3 bar manometre seçilmesi halinde ibrenin yarı skalanın ötesine geçmesi beklenmez ve hasarlı ventil tespiti güçleşir. Doğru yaklaşım, çalışma noktasını skalanın orta bölgesine konumlandırmaktır.

Manometre kadran çapı, okunabilirlik ve montaj alanı arasındaki dengeyi belirleyen ikinci kritik parametredir. EN 837-1 standardına göre kadran çapı arttıkça bölüm aralığı büyür ve okuma hatası azalır; aynı doğruluk sınıfında 100 mm kadran, 50 mm kadrana göre iki kat daha iyi ayrım gücü sunar. Manometre kadran çapı seçimi hem okunabilirlik hem de montaj alanı kısıtlamasına göre belirlenir.

• 40 mm kadran — Kullanım alanı: dar montaj alanları, filtre gövdeleri, kompakt armatür üzeri; Uyarı: uzaktan okuma için yetersiz, ışık koşuluna duyarlı; En küçük bölüm değeri 0,2-0,5 bar
• 50 mm kadran — Kullanım alanı: boru hattı izleme, sıhhi tesisat şartlandırma paneli; Pakkens 50 mm alttan bağlantı modeli bu sınıfa girer; yerel izleme için yeterli; En küçük bölüm değeri 0,2 bar (0-6 bar skalada)
• 63 mm kadran — Kullanım alanı: pompa emişi ve basma tarafı, hidrofor manifoldu; Sanayi tesisatında en yaygın boyut; hem kompakt hem okunabilir
• 100 mm kadran — Kullanım alanı: kazan dairesi ana hat izleme, kompresör paneli, kontrol odası panosu; Uzak mesafeden okunabilir; EN 837-1 doğruluk sınıfı 1.0'a uygun
• 160 mm kadran — Kullanım alanı: şalt merkezi, açık alanda kullanım, endüstriyel kontrol panosu; Sınıf 0.6 veya 1.0 için tercih edilen boyut; birkaç metre mesafeden rahatlıkla okunur

Montaj alanı kısıtı varsa küçük kadran zorunlu olabilir; bu durumda en küçük bölüm değerinin ölçüm hassasiyetine yetip yetmediği ayrıca hesaplanmalıdır. 0-6 bar skalada 50 mm kadran tipik olarak 0,2 barlık en küçük bölüm değeri verir; bu değer konut tesisatı için yeterlidir. Aynı skala 100 mm kadranda 0,1 barlık bölüm değeri sunar; basınç düşürücü kalibrasyonu gibi hassas işlemler için tercih edilir.

Alttan bağlantı manometre ile arkadan bağlantı arasındaki fark, manometrenin montaj yüzeyine ve okunabilir açısına doğrudan etki eder. Yanlış yön seçimi ya manometrenin okunaksız açıda kalmasına ya da bağlantı adaptörü gerekmesine yol açar; ikisi de sahada kaçınılabilir gecikme kaynağıdır.

• Alttan bağlantı manometre (radyal bağlantı) — Boru veya fitting üzerine doğrudan dik montaj; kadran okuyucuya dönük ve dikey durur; en yaygın konut ve endüstriyel seçenek; Pakkens 50 mm alttan bağlantı modeli bu tipe örnektir; G1/4 diş standardında gelir
• Arkadan bağlantı manometre (eksenel bağlantı) — Panel veya pano üzerine flush montaj; delik açılıp manometre içeri gömülür; kontrol panoları ve duvar panelleri için standart; düz boru hattına doğrudan bağlanamaz
• Alttan açılı bağlantı — Alttan bağlantının 45° veya 90° döndürülmüş versiyonu; dar hacimde borulama yönünü korurken kadranı döndürmek için kullanılır; adaptör ile sağlanır
• Merkezi arka bağlantı — Kadranda ön delik yoktur; tüm bağlantı arkadan kadranın ortasından yapılır; DIN tipi pano armatürleri için

Sıhhi tesisat ve ısıtma tesisat borulama noktalarında alttan bağlantı standarttır. Dikey boruda manometre tee fittingi aracılığıyla yatay olarak bağlanır ve yüzey okuyucuya dönük kalır. Yatay boruda ise bağlantı noktasının üstünde boru dönüşü varsa manometre ters dönebilir; bu durumda dönebilir tip veya açılı adaptör tercih edilir. Bağlantı yönünü montajdan önce belirlemek zorlu sökme-takma işlemlerini önler ve servis kolaylığı sağlar.

Pakkens, Pomeka Mekanik'in taşıdığı Türk manometre markasıdır. pomeka.com üzerinde satılan Pakkens manometre 50 mm alttan bağlantı modeli yüksek basınçlı endüstriyel uygulamalar için tasarlanmıştır. Ürün sayfasından okunan gerçek teknik değerler şunlardır: kadran çapı 50 mm, bağlantı şekli alttan bağlantı, bağlantı ölçüsü 1/4 inç diş, ölçüm aralığı 100-600 bar, gövde malzemesi metal, kapak malzemesi akrilik (şeffaf, darbeye dayanıklı). Marka TSE, CE ve ISO sertifikasyonuna uygun üretim yapmaktadır. (Detay: https://www.pomeka.com/pakkens-manometre-50mm-100-600bar-alttan-baglanti)

Pakkens 100-600 bar manometre gam aralığının %30-70 skala kuralı açısından değerlendirilmesi şöyledir: bu modelin doğrusal çalışma bölgesi 100 çarpı 0,30 eşittir 30 bar alt sınır ile 600 çarpı 0,70 eşittir 420 bar üst sınır arasındadır. Dolayısıyla sisteminizin çalışma basıncı 30-420 bar aralığındaysa bu manometre skalanın doğrusal bölgesinde çalışır. Örneğin çalışma basıncı 200 bar olan bir kompresör hattında manometre 200 bölü 600 eşittir %33 konumunda gösterir; kural içindedir. Çalışma basıncı 50 barda sabit kalan bir sistemde ise 50 bölü 600 eşittir %8,3; bu oran kuralın dışında kalır ve 0-100 bar veya 0-160 bar skala tercih edilmelidir.

Pakkens manometreler hidrolik sistemlerde, kompresör ve hava sistemlerinde, pompa ve hidrofor hatlarında, endüstriyel proses hatlarında ve yüksek basınçlı su ile gaz tesisatlarında güvenle kullanılmaktadır. Metal gövde ve akrilik kapak kombinasyonu, zorlu saha koşullarında mekanik darbe ve nem koruması sağlar. Pomeka.com manometre kategorisinde farklı skala ve çap seçenekleri mevcuttur. (Detay: https://www.pomeka.com/manometreler)

EN 837-1 doğruluk sınıfı, Bourdon tüplü manometreler için Avrupa standardının tanımladığı ölçüm hata toleransıdır ve skalanın tam aralığının yüzdesi cinsinden ifade edilir. Doğruluk sınıfı seçimi uygulamanın hassasiyet gereksinimiyle orantılı yapılmalıdır; gereksiz yüksek sınıf seçmek maliyet kalemine anlamsız ekleme yapar.

• EN 837-1 Sınıf 0.6 — Maksimum hata: skalanın %0,6'sı; Uygulama: hassas laboratuvar ve referans ölçümü; 100 mm ve üzeri kadran gerektirir; kalibrasyon aracı olarak kullanılır
• EN 837-1 Sınıf 1.0 — Maksimum hata: skalanın %1,0'ı; Uygulama: proses kontrol, basınç düşürücü kalibrasyonu, enerji yönetimi; 100 mm kadran önerilir; endüstriyel kontrol standardı
• EN 837-1 Sınıf 1.6 — Maksimum hata: skalanın %1,6'sı; Uygulama: kazan dairesi, kompresör hattı, pompa izleme; 63-100 mm kadran; tesisat kontrol noktası için yeterli; manometre sınıf 1.6 yaygın endüstriyel seçimdir
• EN 837-1 Sınıf 2.5 — Maksimum hata: skalanın %2,5'i; Uygulama: konut ısıtma, sıhhi tesisat genel izleme, filtre gövdesi; 40-63 mm kadran; ekonomik seçenek; manometre sınıf 2.5 konut uygulamasında yeterlidir

Manometre sınıf 1.6 ile manometre sınıf 2.5 arasındaki pratik fark hesabı: 0-6 bar skalada Sınıf 2.5 manometre, 6 çarpı 0,025 eşittir 0,15 bar maksimum hata üretir. Bu değer, 1,5 barda çalışan bir ısıtma devresinde %10 oransal hata anlamına gelir ve sistem izleme için genellikle kabul edilebilirdir. Aynı skala Sınıf 1.0 manometre 6 çarpı 0,01 eşittir 0,06 bar hata verir; enerji sayaçlarının güncelleme gereksinimlerinde bu hassasiyet zorunlu olabilir. Bu nedenle tesisat izleme noktasında Sınıf 2.5 yeterli iken, proses kontrol noktasında Sınıf 1.6 veya 1.0 seçilmelidir.

Titreşimli ortamda manometre seçimi yapılırken glycerin dolgulu tip zorunlu hale gelir. Gövde içindeki glycerin dolgu, ibrenin titreşim kaynaklı salınımını söndürür ve Bourdon tüpünü mekanik yorulmaya karşı korur. Glycerin kullanmadan titreşimli bir pompa hattında kuru manometre 6-18 ay içinde hasar görür ve değiştirme döngüsü başlar; hem maliyet kalemi hem de sistem güvenilirliği bundan olumsuz etkilenir.

Glycerin dolgulu manometre gereken dört durum şunlardır. Birincisi frekans konvertörlü veya çok kademeli pompa çıkışında, titreşim ibre salınımını en küçük bölüm değerinin üzerine çıkarıyorsa. İkincisi kompresör hattında, piston hareketi nedeniyle basınç nabzı oluşuyorsa. Üçüncüsü dizel jeneratör çıkış hattı gibi güçlü motor titreşiminin manometre montaj noktasına iletildiği durumlarda. Dördüncüsü sarsıntılı ve zorlu saha koşullarında, gemicilik, araç üzeri ve mobil ekipmanda her tipte titreşim absorbe edilmesi gerektiğinde.

Glycerin yoğunluğu yaklaşık 1,26 g/cm³ ve viskozitesi 20 °C'de yaklaşık 1420 mPa·s'dir; bu yüksek viskozite küçük titreşim genlikleri için etkin söndürme sağlar. Dezavantajı sıcaklıkla viskozite değişimidir: 0 °C altında glycerin koyulaşır ve ibrenin hareketi yavaşlar; bu nedenle düşük sıcaklık ortamlarında glycerin-su karışımı veya silikon dolgulu manometre tercih edilir. Glycerin dolgulu manometre seçildiğinde montaj pozisyonu da önemlidir: manometre yatay monte edildiğinde dolgu akabilir, üretici pozisyon önerisi takip edilmelidir.

Manometre restriktör sifon, Bourdon tüpü ile boru hattı arasına bağlanan kılcal akış kısıtlayıcısıdır ve manometre ömrünü belirleyen en kritik aksesuar olarak öne çıkar. Anlık basınç darbelerini ve pulsasyonları yumuşatarak tüpün mekanik yorulmasını engeller; buhar hatlarında kondensatın toplanmasına da olanak tanır, bu sayede sıcak akışkan doğrudan Bourdon tüpüne ulaşmaz.

Manometre restriktör sifon zorunlu olan durumlar dört başlıkta toplanır. Birincisi, kompresör ve piston pompalarında pulsasyonlu akış nedeniyle anlık basınç dalgalanmaları oluştuğunda. İkincisi, buhar hatlarında yüksek sıcaklıklı akışkanın tüpe doğrudan teması önlenecekse. Üçüncüsü, reciprocating pompalarda valf açılıp kapanmalarının yarattığı basınç darbelerinin manometreye iletildiği durumlarda. Dördüncüsü, su darbesi riski taşıyan hızlı vana kapanmalarının söz konusu olduğu hatlarda. Restriktör küçük bir yatırımdır ve manometre ömrünü birkaç kat uzatır; ihmal edilmesi, tekrarlayan değiştirme maliyetleri üretir. (Detay: Su Darbesi (Koç Darbesi) Nedir? Borulardan Gelen Vurma Sesi Nasıl Önlenir?)

Manometre tek başına değil bağlantı aksesuarlarıyla birlikte sisteme entegre edilir. Bu aksesuarlar manometrenin ömrünü ve ölçüm kalitesini doğrudan etkiler; seçimi akışkan türü, sıcaklık ve basınç profiline göre yapılır.

• Manometre musluğu — Manometreyi sistemden izole eden ve sökme sırasında basınç tahliyesi sağlayan bağlantı vanası; bakım kolaylığı sağlar; 3 yollu tip hem izolasyon hem havalandırma noktası sunar; her montaj noktasında standart aksesuar olmalıdır
• Pislik tutucu filtre — Akışkandaki katı partiküllerin Bourdon tüpüne girmesini engelleyen 40-100 mikron elek filtre; kirli su hatlarında manometre ömrünü belirgin uzatır; tesisat pislik tutucu kullanımıyla birlikte düşünülmeli (Detay: Tesisat)
• Manometre restriktörü (sifon) — Pulsasyonlu akışlarda Bourdon tüpüne doğrudan ulaşan basınç darbelerini engelleyen kılcal akış kısıtlayıcısı; G1/4 veya G1/2 standart dişte gelir; buhar ve kompresör hatlarında zorunlu
• Emniyet kapağı — Özellikle oksijen hatlarında kullanılan patlamaya dayanıklı arka kapak; ölçüm basıncı aşıldığında enerjiyi geriye değil yana boşaltır; ATEX uygulamalarında zorunludur
• Sifon soğutucu bobin — Buhar hatlarında manometreyi sıcaklıktan korumak için kondensatın toplanarak tampon oluşturduğu U veya pigtail şeklinde boru parçası; 100 °C üstü uygulamalarda önerilir

Basınç düşürücü vana, giriş ve çıkış basıncının ayrı ayrı izlendiği en kritik manometre uygulama noktalarından birini oluşturur. Giriş tarafı manometresi şebeke basıncını gösterir; bu değer günün saatine ve bina kotuna göre 4-10 bar arasında değişebilir. Çıkış tarafı manometresi düşürücünün ayarlandığı set değerini gösterir ve bu değerin kararlılığı cihazın doğru çalıştığının kanıtıdır. (Detay: Basınç Düşürücü Vana Ayarı Kaç Bar Olmalı? Ev ve Binalar İçin Rehber)

Giriş tarafında 0-16 bar manometre, çıkış tarafında 0-6 bar manometre tipik bir çift manometre setidir. Bu seçim her iki tarafı kendi çalışma bandının ortasına yerleştirir. Giriş-çıkış arasındaki basınç farkı düşürücünün çalışma noktasını verir; bu fark sabit kalırsa vana istenen setpointte çalışıyor demektir. Fark beklenmedik artış gösterirse filtre tıkanması veya diyafram hasarı düşünülür.

Emniyet ventili açma basıncı ile manometre skalası birlikte tasarlanmalıdır. Emniyet ventili 3 barda açılan bir ısıtma devresinde manometrenin 3 barı gösterebilmesi şart değildir; sistem bu değere ulaşmamalıdır. Ancak 3 barlık açma basıncı skalanın görünür bölgesinde işaretlenmiş olmalıdır; böylece operatör sistemi kritik eşiğe yaklaştığında görsel uyarı alır. (Detay: Emniyet Ventili Nedir? 3 Bar, 6 Bar ve 10 Bar Emniyet Ventili Nerede Kullanılır?)

EN 837-1 kapsamındaki manometrelerde kırmızı işaretli maksimum çalışma basıncı göstergesi bu amaca hizmet eder. Manometre skalasındaki kırmızı çizgi emniyet ventili açma basıncına denk gelecek şekilde konumlandırıldığında görsel denetim bir adıma iner. Emniyet ventili seçimi ve açma basıncı hesabı için ilgili rehberi incelemek, manometre koordinasyonu açısından da yol göstericidir.

Arkadan bağlantı alttan bağlantı manometre arasındaki karar, montaj noktasının tipine göre verilir. Boru hattı üzeri montajlarda her zaman alttan bağlantı seçilir; bu tip, bağlantı fittingi üzerine doğrudan dik monte edilir ve kadran okuyucuya dönük kalır. Panel ve pano montajlarında arkadan bağlantı seçilir; manometre panoya gömülerek flush görünüm elde edilir. Yanlış tip seçildiğinde kadran boru eksenine paralel kalır ve okunması güçleşir.

Karma uygulamalarda dönebilir tip veya bağlantı yönünü değiştiren adaptörler kullanılır. Dönebilir gövdeli manometrelerde kadran, bağlantıya göre 360° konumlandırılabilir; hem boru hattı hem panel montajına uyarlanır. Bu esneklik, sık değişen endüstriyel boru şemaları için zaman ve maliyet tasarrufu sağlar.

Manometre, mekanik prensiple çalışır ve basıncı yerinde görsel olarak gösterir; elektrik bağlantısı gerektirmez ve sinyal üretmez. Basınç transmitteri ise basıncı elektrik sinyaline, tipik olarak 4-20 mA akım çıkışına dönüştürür ve bu sinyali uzak bir kontrol sistemine iletir. İkisi rakip değil tamamlayıcıdır. (Detay: Basınç Sensörü Nedir? 0-10 Bar ve 0-16 Bar Transmitter Nasıl Seçilir?)

Seçim ölçütleri şunlardır. Sadece yerinde görsel izleme gerekiyorsa manometre yeterlidir; enerji masrafı yoktur, bakım minimumdur. Uzaktan izleme, alarm veya BMS entegrasyonu gerekiyorsa transmitter zorunludur. Yüksek hassasiyetli sürekli kayıt ve trend analizi gerektiren uygulamalarda transmitter ile birlikte manometre de yerel referans olarak bırakılır; bakım ekibi sahada transmitter çıkışını manometreyle karşılaştırarak kalibrasyon sapması tespit eder. Manometre yerine basınç transmitteri kullanan sistemlerde bile yerel basınç referans noktası olarak manometre bırakmak iyi mühendislik pratiğidir.

Manometre bağlantı diş standardı sistem borulama standardıyla uyuşmak zorundadır; uyuşmazlık sızdırmazlık sorununa doğrudan yol açar. Manometre bağlantı diş standardı G BSP en yaygın kullanılan tiptir ve Türkiye'deki tesisat projelerinin büyük çoğunluğunda karşılaşılır.

• G (BSP, ISO 228) — Paralel diş; sızdırmazlık conta veya teflonla sağlanır; G1/4, G1/2, G3/4; Avrupa ve Türkiye tesisatında standart; Pakkens 50 mm modeli G1/4 diş kullanır
• R (BSPT, ISO 7-1) — Konik diş; sızdırmazlık dişin kendisinde; eski Türk tesisatlarında ve bazı armatürlerde rastlanır; G ile doğrudan eşleşmez, adaptör gerekebilir
• NPT (ANSI B1.20.1) — Amerikan konik dişi; Avrupa tesisatında nadir; enstrüman bağlantısında zaman zaman görülür; G ile uyuşmaz
• Metrik diş (M) — Endüstriyel basınç ölçüm enstrümanlarında; M12, M16, M20; özellikle makine ve pres bağlantılarında kullanılır

Montajda sızdırmazlık yöntemi de diş tipine göre değişir. G paralel dişte sızdırmazlık conta veya sıkı teflon ile sağlanır; aşırı tork gövdeyi çatlatır. Konik dişte sızdırmazlık dişin kendisinden gelir ve teflon ile desteklenir. Yanlış sızdırmazlık yöntemi uygulaması, manometre montajında en sık karşılaşılan kaçak kaynağıdır.

Kombide kombi için manometre genellikle üretici tarafından cihaz içine entegre edilir; ancak kazan dairesi çıkışına veya bina ana dönüş hattına ek manometre montajı sistem izleme kalitesini artırır. Konut kombisinin çalışma basıncı genellikle 1-2,5 bar bandındadır ve emniyet ventili 3 barda açar. Bu durumda 0-6 bar skala, çalışma noktasını skalanın %17-42 aralığına yerleştirir; ibre konumu yetersiz ayrım gücü verebilir. (Detay: Kombi Basıncı Kaç Bar Olmalı? 1 Bar, 1.5 Bar ve 2 Bar Ne Anlama Gelir?)

Kombi basıncı izlemesi için daha iyi seçenek 0-4 bar skaladır; bu durumda çalışma noktası %25-62 aralığına çıkar. Ancak emniyet ventili 3 barsa 0-4 bar skalada ventil açma basıncı skalanın %75'ine denk gelir ve ibre üst bölgeye yaklaşır. Çoğu konut uygulaması için 0-6 bar, hem emniyet sınırını hem çalışma bandını tek skalada dengeli tutan seçimdir. Ek basınç izleme ekipmanı için tesisat ürünleri kategorisini inceleyebilirsiniz. (Detay: Isıtma)

Tesisat sisteminde manometre takılması gereken kritik noktalar beş başlıkta toplanır. Birincisi pompa emişi ve basma tarafı: kavitasyon teşhisi için emiş basıncının, sistem basıncının doğrulanması için basma basıncının izlenmesi şarttır. İkincisi basınç düşürücü vana giriş ve çıkışı: iki ayrı manometre düşürücünün verimliliğini anlık olarak doğrular. Üçüncüsü emniyet ventili öncesi: set basıncının aşılıp aşılmadığı görülür. Dördüncüsü filtre ve pislik tutucu giriş-çıkışı: tıkanma tespit için diferansiyel izleme sağlar. Beşincisi genleşme tankı bağlantısı: ön basınç değişimini takip eder. (Detay: Su Basıncı Kaç Bar Olmalı? Ev, Apartman ve İşyerlerinde İdeal Şebeke Basıncı)

Manometre çalışma basıncı yüzde 30 70 kuralı soyut bir kılavuz değil, Bourdon tüpünün mekanik davranışından türetilen bir mühendislik gereksinimidir. Bourdon tüpünün kesiti eliptik veya düz oval biçimdedir; basınç altında bu kesit daireselleşmeye çalışır ve tüpün serbest ucu yer değiştirir. Bu yer değiştirme doğrusal bir mekanizma üzerinden ibre hareketine dönüştürülür. Doğrusal dönüşüm ancak tüpün elastik deformasyon sınırlarının içinde kalındığında geçerlidir; bu sınırların dışına çıkıldığında okuma doğruluğu bozulur ve kalıcı şekil değişikliği başlar.

Skalanın alt %30'unda çalışmak, ibre hareketinin çok küçük kalması anlamına gelir; mekanik sürtünme ve yatak boşluğu bu küçük hareketi maskeler ve okuma belirsizleşir. Skalanın üst %30'unda sürekli çalışmak ise tüpün plastik deformasyon bölgesine yaklaşmasına yol açar; tüp zaman içinde kalıcı şekil değiştirir ve sıfır noktası kayar. Her iki uç da aynı sonuca varar: manometre gerçek basıncı doğru yansıtmaz ve güvenilirlik yitirilir. Bu nedenle manometre çalışma basıncı yüzde 30-70 aralığı bir tercih değil, teknik zorunluluktur.

Arkadan bağlantı alttan bağlantı manometre farkı, ürün üzerindeki bağlantı konumundan kolayca anlaşılır. Alttan bağlantı modelde bağlantı nipeli kadranın tam alt merkezinden, yani 6 saat konumundan çıkar. Arkadan bağlantı modelde ise nipel kadranın arka yüzünden çıkar; önden bakıldığında nipel görünmez. Bazı modellerde alt-arka kombinasyonu da bulunur; bu durumda nipel kadranın alt köşesinden yaklaşık 45° açıyla çıkar ve hem boru hemde panel montajına uyum sağlar.

Arkadan bağlantı alttan bağlantı manometre farkı, yalnızca estetik bir mesele değildir. Boru hattına arkadan bağlantı manometre takılması halinde kadran boru eksenine paralel yatar ve operatör manometreye yan açıdan bakmak zorunda kalır; bu hem okuma hatasını artırır hem de çoğu zaman fiziksel olarak erişimi kısıtlar. Montaj planı yapılırken her ölçüm noktası için bağlantı yönü ayrı ayrı not edilmelidir.

Manometre sınıf 1.6 ile sınıf 2.5 farkı, aynı ölçüm noktasında iki cihaz arasında ne kadar farklı okuma üretileceğini belirler. 0-10 bar skalada bu iki sınıf için maksimum hata hesabı: Sınıf 2.5 manometre, 10 çarpı 0,025 eşittir 0,25 bar hata toleransı üretir. Manometre sınıf 1.6 manometre ise 10 çarpı 0,016 eşittir 0,16 bar hata toleransı üretir. Aradaki fark 0,09 bar'dır; bu değer konut ısıtma devresi izlemesi için ihmal edilebilir iken endüstriyel proses hattında kimyasal dozaj ayarı veya basınç bölgesi dengeleme gibi hassas uygulamalarda belirleyici olabilir.

Manometre sınıf 1.6 sınıf 2.5 farkı maliyet tarafında da hissedilir. Sınıf 2.5 manometreler daha ekonomik üretim toleranslarına sahip olduğundan genel tesisat izleme noktaları için maliyet avantajı sunar. Sınıf 1.6 ve üzeri modeller daha titiz üretim ve kalibrasyon gerektirdiğinden birim fiyatı yüksektir; bu modeli gerektiren uygulamalar, ölçüm hatasının doğrudan enerji maliyetine veya proses kalitesine yansıdığı noktalardır. Her iki sınıf da EN 837-1 kapsamında geçerlidir ve seçim uygulamanın hassasiyet gereksinimi ile bütçe dengesiyle yapılır.

Pakkens 100 600 bar manometre, kompresör istasyonları, hidrolik pres besleme hatları, yüksek basınçlı su jetleri ve gazlı endüstriyel proses hatları gibi standart tesisat manometrelerinin yetersiz kaldığı uygulamalar için tasarlanmıştır. 50 mm kadran çapı ve alttan G1/4 diş bağlantısıyla kompakt bir yapı sunar; metal gövde zorlu saha koşullarına dayanım sağlar. Ürün TSE, CE ve ISO sertifikasyonuna uygun olarak üretilmektedir.

Pakkens 100-600 bar manometre seçildiğinde skala kuralı özellikle dikkatli uygulanmalıdır. 600 bar üst sınırlı bir skalanın %30 alt sınırı 180 bar'dır; çalışma basıncı 180 bar'ın altında kalan sistemler için bu model yerine 0-100 bar veya 0-160 bar skala seçilmelidir. Örneğin çalışma basıncı 250 bar olan bir hidrolik besleme hattında 250 bölü 600 eşittir %41,7 oranı kuralın tam ortasına düşer; model uygun seçimdir. Çalışma basıncı 100 bar'da sabit kalan bir sistemde ise 100 bölü 600 eşittir %16,7 oranı kuralın dışında kalır ve daha düşük üst sınırlı skala tercih edilmelidir.

Kombi için manometre skalası seçimi, kombinin çalışma basıncı profili ve emniyet ventili açma değeri birlikte değerlendirilerek yapılır. Konut kombilerinin büyük çoğunluğu 1-2,5 bar çalışma basıncında çalışır; emniyet ventili 3 barı aşıldığında açılır. Bu profil için kombi için manometre skalası olarak 0-6 bar önerilen başlangıç noktasıdır: çalışma basıncı skalanın %17-42 aralığında kalır; emniyet ventili açma basıncı skalanın %50'sinde işaretlenebilir.

Daha iyi ayrım gücü isteniyorsa 0-4 bar skala değerlendirilebilir; bu durumda 1,5 barlık çalışma noktası skalanın %37,5'inde, 2,5 barlık üst çalışma noktası ise %62,5'inde gösterilir. Ancak emniyet ventili 3 barsa 0-4 bar skalada ibrenin %75'e çıkması mümkündür ve tüpün üst bölgesinde çalışma riski artar. Kombiye özgü basınç izleme ve basınç düşme sorunları için ısıtma sistemi rehberlerini inceleyebilirsiniz. (Detay: Isıtma)
