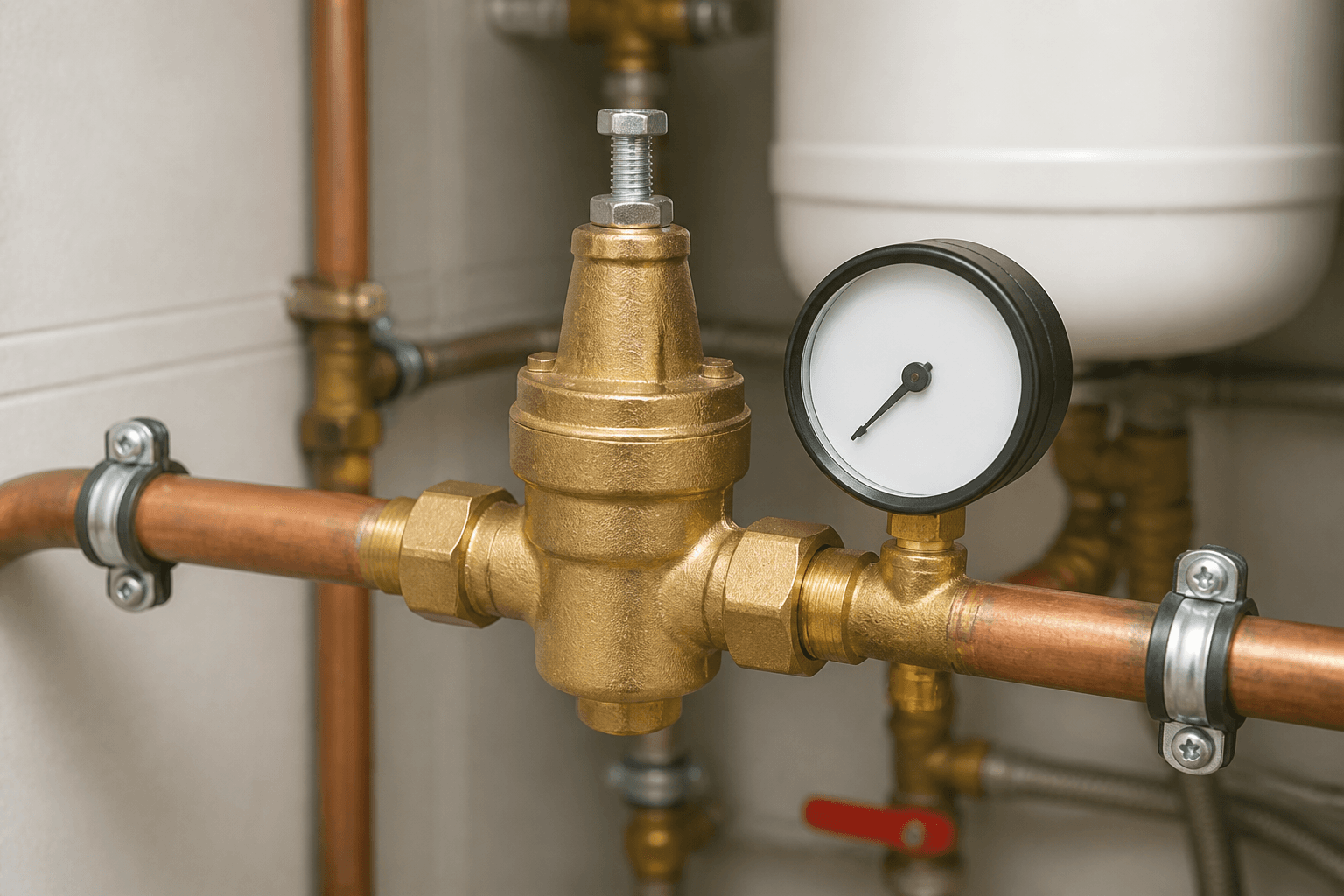

Honeywell/Resideo Basınç Düşürücü Vana Nasıl Seçilir?

Basınç düşürücü vana, giriş basıncı ne olursa olsun çıkışta önceden ayarlanmış sabit bir basıncı tutan otomatik bir armatürdür. Çalışma prensibi kuvvet dengesidir: çıkış basıncı bir membrana etki eder, membranın karşısındaki ayar yayı ise sabit bir karşı kuvvet uygular. Çıkış basıncı yükselince membran yayı sıkıştırır ve klepe kapanma yönünde hareket eder; çıkış basıncı düşünce yay klepeyi açar. Böylece giriş 8 bar da olsa 4 bar da olsa çıkışta ayar değeri korunur.

Vana, şebeke ya da hidrofor basıncının bina içi armatürler için fazla geldiği her yerde gerekir. TS EN 806-3 mantığında konut armatürlerinde kullanım basıncının 5 bar'ı aşmaması, akış için ise 1,5 bar'ın altına inmemesi hedeflenir. Pratikte 3,0-4,0 bar bandı hem duş konforunu hem armatür ömrünü koruyan aralıktır. 6 bar üstünde batarya kartuşları, esnek bağlantı hortumları, çamaşır ve bulaşık makinesi selenoid vanaları belirgin biçimde erken yorulur.

İkinci gereklilik nedeni su darbesidir. Yüksek statik basınçta hızlı kapanan bir selenoid vana, boru hattında anlık 15-20 bar mertebesinde basınç yükselmesi yaratabilir. Basınç düşürücü vana statik seviyeyi indirerek darbenin genliğini de küçültür. Üçüncü neden kaçak debisidir: 4 bar yerine 6 bar ile çalışan bir tesisatta aynı delikten geçen kaçak debi yaklaşık kök oranıyla, yani %20 civarında artar. Basınç düşürücü vananın kullanım gerekçeleri ve tipik senaryoları için ayrıca bakabilirsiniz (Detay: Basınç Düşürücü Kullanımı).

Basınç düşürücü vana nasıl seçilir sorusunun cevabı yedi adımlık, sırası değişmeyen bir akıştır. Adımlardan biri atlandığında seçim ya gürültülü ya da yetersiz olur. Akış, ölçülebilir girdilerle başlar ve belgeyle biter. Kataloglarda ve proje şartnamelerinde bu armatür kısaca PRV olarak anılır; PRV seçimi denildiğinde kastedilen tam olarak aşağıdaki yedi adımdır.

• Adım 1 — Giriş basıncını ölç: Şebeke veya hidrofor çıkışında gün içinde en yüksek değeri kaydedin, gece statik basıncı gündüzden 1-2 bar yüksek olabilir
• Adım 2 — İstenen çıkış basıncını belirle: Konutta 3,0-4,0 bar, ticari mutfakta 2,5-3,5 bar, sulama hattında 2,0-2,5 bar tipik hedeftir
• Adım 3 — Eşzamanlı debiyi hesapla: Donatı birimi toplamından ya da daire başı yaklaşımdan m³/h olarak bulun
• Adım 4 — Gövde büyüklüğünü hızdan seç: Vana giriş kesitindeki hız 2,0 m/s'yi, sessiz istenen konutta 1,5 m/s'yi geçmesin
• Adım 5 — Kv değerini doğrula: Seçim debisinde vananın kaybı 0,5 bar'ı aşmamalı, aşıyorsa bir üst gövdeye geçin
• Adım 6 — Basınç oranını kontrol et: Mutlak giriş / mutlak çıkış oranı 3'ü geçiyorsa kademeli basınç düşürme kurgusuna geçin
• Adım 7 — Malzeme, filtre ve belgeyi seç: İçme suyunda dezinkifikasyona dayanıklı pirinç, filtreli gövde ve içme suyu uygunluk belgesi arayın

Bu akışta 3, 4 ve 5. adımlar birbirine bağlıdır ve genellikle bir tur geri dönüş gerektirir. Örneğin hızdan DN25 çıkan bir seçim, kv kontrolünde 0,7 bar kayıp verirse DN32'ye çıkılır. Tersi de olur: kv rahat çıkan büyük gövde, düşük debilerde ayar kararlılığını kaybeder ve çıkış basıncı dalgalanır. Doğru gövde, iki sınır arasındaki en küçük gövdedir. Vana grubunun bina içindeki yeri ve diğer armatürlerle ilişkisi için ürün ailesine göz atabilirsiniz (Detay: Vana Sistemleri).

Basınç düşürücü vana hangi çapta seçilir sorusunun tek doğru cevabı, vana içindeki akış hızını 2,0 m/s altında tutan en küçük gövdedir. Hız hesabı v = Q / (3600 × A) bağıntısıyla yapılır; burada Q debi (m³/h), A ise anma çapına karşılık gelen iç kesit alanıdır (m²). Konut ve apartman hatlarında 1,5 m/s hedeflenir, çünkü 2 m/s üzerinde akış sesi kullanıcıya duyulur hale gelir.

Anma çaplarının kabaca iç çapları ve 1,5 m/s hızda taşıdıkları debi şöyledir. Değerler pirinç gövde iç geçiş kesitine göre yaklaşık verilmiştir, seriye göre birkaç milimetre değişir.

• DN15 (1/2") — iç geçiş yaklaşık 15 mm, 1,5 m/s'de yaklaşık 0,95 m³/h; tek daire, tek daire içi kolon
• DN20 (3/4") — iç geçiş yaklaşık 20 mm, 1,5 m/s'de yaklaşık 1,70 m³/h; büyük daire, küçük villa
• DN25 (1") — iç geçiş yaklaşık 26 mm, 1,5 m/s'de yaklaşık 2,85 m³/h; villa, 8-15 daireli blok kolonu
• DN32 (1 1/4") — iç geçiş yaklaşık 32 mm, 1,5 m/s'de yaklaşık 4,35 m³/h; 20-40 daireli apartman ana hattı
• DN40 (1 1/2") — iç geçiş yaklaşık 40 mm, 1,5 m/s'de yaklaşık 6,80 m³/h; site zonu, otel katı, ticari mutfak
• DN50 (2") — iç geçiş yaklaşık 50 mm, 1,5 m/s'de yaklaşık 10,60 m³/h; site ana girişi, yüksek blok zon girişi
• DN65 ve üstü — flanşlı gövdeye geçilir; Honeywell D15S gibi flanşlı seriler DN65-DN150 bandını kapsar

Örnek: 24 daireli bir apartmanda eşzamanlı debi 3,6 m³/h hesaplanmış olsun. DN25 için A = π × 0,026² / 4 = 5,31 × 10⁻⁴ m², buradan v = 3,6 / (3600 × 5,31 × 10⁻⁴) = 1,88 m/s çıkar. Bu değer 1,5 m/s hedefinin üzerindedir. DN32 için A = π × 0,032² / 4 = 8,04 × 10⁻⁴ m² ve v = 3,6 / (3600 × 8,04 × 10⁻⁴) = 1,24 m/s bulunur. Seçim DN32'dir. Boru DN25 olsa bile vana DN32 seçilir ve iki tarafına redüksiyon konur.

Kv değeri, bir armatürden 1 bar basınç farkında geçen su debisinin m³/h cinsinden ifadesidir. Vana tam açıkken alınan üst sınıra Kvs denir. Basınç düşürücü vanada Kvs, vananın klepesinin sonuna kadar açıldığı andaki geçirgenliği gösterir ve seçimin üst sınırını belirler. Bağıntı basittir: Δp = (Q / Kv)², burada Q m³/h, Δp bar cinsindendir.

Adım adım örnek: DN32 bir gövdenin Kvs değeri seriye göre yaklaşık 8-12 m³/h mertebesindedir. Kvs = 9 m³/h alalım ve Q = 3,6 m³/h olsun. Δp = (3,6 / 9)² = 0,40² = 0,16 bar bulunur. Bu, vana tam açıkken hat üzerinde oluşan kayıptır ve 0,5 bar sınırının altındadır, seçim geçerlidir. Aynı debi DN25 gövdede Kvs = 5 m³/h ile denenirse Δp = (3,6 / 5)² = 0,52 bar çıkar ve sınır aşılır.

Bu kaybın pratikteki karşılığı düşme payıdır. Vana tam açılmak zorunda kaldığında çıkış basıncı ayar değerinin altına iner; kataloglarda bu davranış çıkış basıncı-debi eğrisinde görülür. 4,0 bar'a ayarlanmış, ancak tepe debide 0,5 bar düşme payı olan bir vana musluk açıkken 3,5 bar verir. Konforun bozulmaması için tepe debideki çıkış basıncının 2,5 bar'ın altına inmemesi hedeflenir. Basınç düşürücü vana debi hesabı bu yüzden ortalama debiyle değil, tepe eşzamanlı debiyle yapılır.

Kv değeri katalogda tek bir sayı olarak verilse de, basınç düşürücü vanada gerçek geçirgenlik klepenin o andaki açıklığına bağlıdır. Vana yarı açıkken etkin Kv, Kvs değerinin yaklaşık yarısı mertebesindedir. Bu yüzden seçim yapılırken Kvs'in tamamına güvenmek yerine, tepe debinin Kvs'in %60-70'ini aşmaması hedeflenir. DN32 ve Kvs = 9 m³/h örneğinde bu sınır 5,4-6,3 m³/h'e karşılık gelir; 3,6 m³/h'lik seçim rahat bir paya sahiptir ve ileride daire ilavesi olsa bile gövde yeterli kalır.

Alt sınır da vardır. Bir basınç düşürücü vana, Kvs değerinin yaklaşık %10'unun altındaki debilerde kararlı çalışmaz; klepe kapanma bölgesinde titreşir ve çıkış basıncı salınır. DN50 bir gövdeyi tek daireye takmak bu yüzden yanlıştır: gece damlayan bir muslukta vana sürekli açılıp kapanır ve tesisat tıkırdar. Debi aralığı çok genişse tek gövde yerine paralel iki gövde ve kademeli devreye alma tercih edilir.

Giriş çıkış basınç oranı, mutlak giriş basıncının mutlak çıkış basıncına bölümüdür ve tek kademeli bir basınç düşürücü vanada 3'ü geçmemelidir. Mutlak basınç, manometrede okunan değere 1 bar atmosfer eklenerek bulunur. Oran büyüdükçe klepe boğazındaki hız artar, yerel basınç su buhar basıncının altına iner ve kavitasyon başlar. Kavitasyon hem gürültü hem de gövde-klepe aşınması demektir.

Örnek hesap: giriş 12 bar, istenen çıkış 3 bar olsun. Mutlak değerler 13 bar ve 4 bar'dır, oran 13 / 4 = 3,25 bulunur ve sınır aşılır. Çözüm kademeli basınç düşürme kurgusudur. Birinci kademe 12 bar'dan 6 bar'a düşürür: oran 13 / 7 = 1,86. İkinci kademe 6 bar'dan 3 bar'a iner: oran 7 / 4 = 1,75. Her iki kademe de sınırın altındadır. İki vana arasında en az 10 × DN uzunlukta düz boru bırakılır, DN32 için bu yaklaşık 32 cm demektir.

Kademeler arasına ara manometre konması zorunlu sayılmalıdır. Ara basınç okunamıyorsa hangi kademenin ayarının kaydığı anlaşılamaz ve arıza aramak deneme yanılmaya döner. Ara hacimde küçük bir genleşme kabı ya da hava yastığı bulunması, kademeler arası basınç salınımını da söndürür. Ayar basıncının hangi değere kurulacağı ve iki kademenin nasıl paylaştırılacağı ayrı bir konudur (Detay: Basınç Düşürücü Vana Ayarı Kaç Bar Olmalı? Ev ve Binalar İçin Rehber).

Basınç düşürücü vana kavitasyon riski, kavitasyon indeksi ile kontrol edilir: σ = (P1 − P2) / (P1 − Pv). Burada P1 mutlak giriş, P2 mutlak çıkış, Pv ise su sıcaklığındaki buhar basıncıdır. 20 °C suda Pv yaklaşık 0,023 bar mutlak, 60 °C'de yaklaşık 0,20 bar mutlaktır. σ değeri 0,6'yı aştığında başlangıç kavitasyonu, 0,8'i aştığında gelişmiş kavitasyon beklenir.

Örnek: P1 = 11 bar mutlak, P2 = 4 bar mutlak, su 20 °C. σ = (11 − 4) / (11 − 0,023) = 7 / 10,977 = 0,64 bulunur. Değer 0,6 eşiğinin üzerindedir, tek kademe yerine iki kademe ya da bir kademe artı sabit orifis kullanılmalıdır. Sıcak su hattında aynı basınçlarda 60 °C için σ = 7 / 10,80 = 0,65 çıkar; sıcaklık arttıkça risk büyür, çünkü buhar basıncı yükselir. Kavitasyonun pompa tarafındaki karşılığı ve fiziği için ayrıca bakabilirsiniz (Detay: Pompa Kavitasyonu Nedir? Pompayı Sessizce Öldüren Sorun).

Gürültü tarafında pratik sınır, konut mahallerinde armatürden 1 m mesafede 35 dB(A), tesisat şaftında 45 dB(A) mertebesidir. Doğru seçilmiş bir basınç düşürücü vana bu değerleri aşmaz. Basınç düşürücü vana ses yapıyor şikâyetinin üç tipik nedeni vardır: oranın 3:1'i aşması, gövdenin debiye göre küçük kalması ve filtrenin tıkanmasıyla vana önünde ek basınç düşmesi oluşmasıdır. Islık ve kum sesi kavitasyonu, ritmik tıkırtı ise klepe salınımını gösterir.

Ses yapısal yolla da yayılır. Vana gövdesi doğrudan duvara kelepçelenmişse, akış sesi beton üzerinden komşu mahallere taşınır. Kauçuk ara elemanlı kelepçe, vananın iki tarafında 30-50 cm serbest boru ve ankastre montajda mineral yün sargı bu iletimi belirgin biçimde keser. EN 1567 kapsamında armatürler akustik sınıflarına göre değerlendirilir; sessiz istenen projelerde kataloğunda akustik sınıf beyanı olan seriler tercih edilmelidir.

Gövde malzemesi seçimi suyun kimyasına ve kullanım tipine bağlıdır. Üç ana seçenek vardır: standart pirinç CW617N, dezinkifikasyona dayanıklı pirinç CW602N (DZR) ve paslanmaz çelik 1.4404 / AISI 316. İçme suyu hatlarında varsayılan tercih DZR olmalıdır, çünkü dezinkifikasyon riskini ortadan kaldırır ve maliyet farkı toplam grup içinde küçüktür.

Dezinkifikasyon, pirinç alaşımındaki çinkonun sudaki klorür ve düşük pH etkisiyle seçici olarak çözünmesidir. Geriye gözenekli, bakırca zengin ve mekanik dayanımı düşmüş bir yapı kalır. Sonuç, gövdede sızıntı ya da klepe yuvasında oyulmadır. Risk klorür derişimi 100 mg/L üzerindeki sularda, pH 7'nin altındaki yumuşak sularda ve 60 °C üstü sıcak su hatlarında belirginleşir. Dezinkifikasyona dayanıklı pirinç, alaşımın arsenik ile inhibe edilmesiyle bu mekanizmayı durdurur.

• Standart pirinç CW617N — Isıtma devresi, kapalı devre, teknik su; içme suyunda düşük klorürlü şebekeyle sınırlı kullanım
• Dezinkifikasyona dayanıklı pirinç CW602N (DZR) — İçme suyu ana hattı, sıcak kullanım suyu, kıyı bölgesi klorürlü şebeke; varsayılan tercih
• Bronz / kırmızı pirinç — Büyük gövdeler ve flanşlı seriler; mekanik dayanım yüksek, ağırlık fazla
• Paslanmaz 1.4404 — Deniz suyu yakını, ters ozmoz permeatı, gıda ve ilaç tesisi, demineralize su; agresif düşük iletkenlikli sularda tek güvenli seçenek
• Kompozit / teknik polimer iç parça — Kireç tutmayı azaltır, kartuşlarda yaygın; gövde olarak konut ana hattında tercih edilmez

İç parçalarda da malzeme önemlidir. Yay paslanmaz olmalıdır; galvanizli yay ilk yıllarda gücünü kaybeder ve ayar basıncı kayar. Membran EPDM ve içme suyuna uygun beyan taşımalıdır. Süzgeç elemanı paslanmaz tel örgü olmalı, plastik süzgeç sıcak su hattında deforme olur. Su kimyası zorluysa arıtma tarafını da birlikte değerlendirmek gerekir (Detay: Kum Filtresi mi Aktif Karbon Filtresi mi? Su Arıtmada Hangisi Ne İşe Yarar?).

Filtreli basınç düşürücü vana, süzgeci gövdeyle bütünleşik, tek parça bir armatürdür ve şebeke bağlantılı her yeni tesisatta tercih edilmelidir. Nedeni mekaniktir: basınç düşürücü vananın klepe-yuva yüzeyi mikron mertebesinde bir sızdırmazlık yüzeyidir. Araya giren 200 mikronluk bir kum tanesi vananın tam kapanmasını engeller ve gece kullanım yokken çıkış basıncı yavaşça giriş basıncına doğru tırmanır. Kullanıcı bunu sabahları yüksek basınç olarak fark eder.

Süzgeç göz açıklığı tipik olarak 100-500 mikron aralığındadır; şebeke suyunda 200-300 mikron dengeli bir seçimdir. Daha ince göz, daha sık temizlik demektir. Filtresiz gövde yalnızca üst tarafında zaten bir tortu filtresi bulunan hatlarda ve kapalı devre ısıtma uygulamalarında mantıklıdır. Kuyudan veya depodan beslenen hatlarda ise vananın önüne ayrıca bir kaba filtre konması, gövde içindeki süzgecin ömrünü uzatır.

Manometre bağlantısı pazarlık konusu değildir. Çıkış tarafında manometre yoksa vananın ayarı doğrulanamaz, arıza anında da düşme payı mı yoksa ayar kayması mı olduğu ayırt edilemez. İdeal kurgu giriş ve çıkışta birer manometredir; en azından çıkışta 0-10 bar skalalı, 63 mm kadranlı bir manometre bulunmalıdır. Honeywell D06F ailesinde manometre bağlantı portu gövde üzerinde hazır gelir ve montaj yönü sağa ya da sola çevrilebilir.

Ters yıkamalı süzgeç seçeneği de vardır. Bu tipte alt kaptaki bir tahliye vanası açıldığında ters yönlü akış süzgeci temizler ve tesisatı durdurmadan bakım yapılır. Sert su ve bulanıklık riski olan bölgelerde bu özellik yıllık bakım süresini belirgin biçimde kısaltır. Süzgeç kabı şeffaf ise tıkanma gözle görülür, ancak şeffaf kap doğrudan güneş görmemeli, aksi halde kap içinde biyolojik büyüme başlar.

İçme suyu hattına takılacak bir basınç düşürücü vananın su ile temas eden bütün parçaları içme suyu uygunluk belgesine sahip olmalıdır. Türkiye'de dayanak İnsani Tüketim Amaçlı Sular Yönetmeliği ve Sağlık Bakanlığı uygunluk raporudur. Avrupa tarafında üreticiler genellikle DVGW, WRAS, ACS ya da KTW-A / W270 beyanlarını kataloglarında verir. Belge gövde için değil, membran, conta ve süzgeç dahil bütün ıslak parçalar için istenmelidir.

Hijyen tarafında iki tasarım ölçütü öne çıkar. Birincisi ölü hacimdir: gövde içinde suyun durgun kaldığı cepler biyofilm için elverişli ortam yaratır. İyi tasarımlı seriler iç geçişi akış yönünde sürekli tutar. İkincisi malzemenin sıcaklık dayanımıdır: sıcak kullanım suyu hattında 80 °C'ye kadar sürekli, 90 °C'de kısa süreli dayanım beyanı aranır, çünkü lejyonella önlemi olarak yapılan termik şok uygulamalarında sıcaklık 70 °C üstüne çıkarılır.

Geri akış koruması ayrı bir konudur ve basınç düşürücü vana bu görevi üstlenmez. Bir basınç düşürücü vana çekvalf değildir; ters yönde sızdırmazlık garantisi vermez. EN 1717 mantığında içme suyu şebekesinin korunması için ayrı bir geri akış önleyici gerekir. Sulama, ısıtma dolum hattı ve endüstriyel bağlantılarda bu ayrım titizlikle uygulanmalıdır. Tesisat grubunun bütünü ve armatür sıralaması için ürün ailesine bakabilirsiniz (Detay: Tesisat).

Bakım kolaylığının üçüncü ayağı ayrılabilir kartuştur ve bu özellik filtre kadar belirleyicidir.

Ayrılabilir kartuş, vananın klepe, yuva, membran ve süzgeç grubunu tek parça halinde gövdeden çıkarma imkânı veren tasarımdır. Bakımda kritik faydası şudur: gövde boru hattında kalır, yalnızca kartuş sökülüp değiştirilir. Kaynaklı ya da ankastre montajlı bir hatta gövdeyi sökmek bazen duvar açmak demektir; kartuşlu tasarımda aynı iş 15-20 dakikaya iner.

Kartuş tasarımının ikinci faydası yedek parça sürekliliğidir. Kartuş, aynı gövde ailesinin birden çok anma çapında ortak olabilir; bu da bina işletmesinin tek tip yedek stoklamasını sağlar. Caleffi 5350 serisi, ön ayarlı ölçekli kartuş yaklaşımının yaygın örneğidir: kartuş üzerindeki ölçekten çıkış basıncı hat basınçlandırılmadan önce kurulabilir, böylece devreye alma sırasında deneme yanılma gerekmez.

Bakım aralığı olarak TS EN 806-5 mantığında yılda bir kez fonksiyon kontrolü, iki yılda bir kartuş bakımı makul bir programdır. Süzgeç temizliği su kalitesine göre 6-12 ayda birdir. Kartuşun ne zaman değişeceğinin işareti, ayar basıncının artık tutulamamasıdır: gece sıfır debide çıkış basıncı yavaşça tırmanıyorsa klepe yuvası zedelenmiştir ve kartuş değişimi gerekir.

Yüksek katlı binada basınç kırma, her 10 metre yükseklikte 1 bar statik basınç kaybedildiği gerçeği üzerine kurulur. Ters yönden bakıldığında, en üst kata 3,0 bar ulaştırmak için 30 metre aşağıdaki hidrofor çıkışında 3,0 + 3,0 = 6,0 bar artı sürtünme kaybı gerekir. Aynı kolonun en alt katında bu basınç olduğu gibi görünür ve armatür için fazladır. Çözüm, kolonu düşey zonlara bölmektir.

Zon yüksekliği için pratik kural, bir zon içindeki en alt ve en üst kat arasındaki statik farkın 3,0-3,5 bar'ı geçmemesidir. Bu da 30-35 metre, yani yaklaşık 10-12 kat demektir. Her zon girişine bir basınç düşürücü vana konur; zon girişindeki ayar, o zonun en üst katında 1,5-2,0 bar akış basıncı kalacak şekilde belirlenir. 24 katlı bir blok tipik olarak iki ya da üç zona bölünür.

• Kolon başı (zon) kırma — Zon girişine tek DN32-DN50 vana; en ekonomik kurgu, ancak zon içi kat farkı 3,5 bar'ı geçmemeli
• Kat bazlı kırma — Her kat girişine DN20-DN25 vana; en homojen konfor, vana adedi ve bakım yükü yüksek
• Daire girişi kırma — Her daire sayacı sonrası DN15-DN20 vana; ölçme ve konforu birleştirir, arıza tek daireyi etkiler
• Karma kurgu — Zon girişinde kaba kırma, üst katlarda daire girişinde ince ayar; 20 kat üstü bloklarda en yaygın çözüm
• Kademeli kurgu — Aynı hatta iki vana; giriş çıkış basınç oranı 3:1 üstündeyse zorunlu

Zon kurgusunda sık atlanan nokta, sıcak su dönüş hattıdır. Sirkülasyon hattı basınç düşürücü vananın çıkış tarafına bağlanmalıdır; giriş tarafına bağlanırsa dönüş suyu vanayı baypas eder ve zonun basıncı yükselir. Aynı şekilde yangın kolonu ile kullanma suyu kolonu ayrı tutulmalı, yangın hattına konut tipi bir basınç düşürücü vana konmamalıdır; yangın hatlarında EN 12845 kapsamında farklı armatürler ve ölçütler geçerlidir.

Hidrofor çıkışına basınç düşürücü vana konması, hidrofor kapama basıncının binanın en alt katı için fazla geldiği her durumda doğru bir çözümdür. Frekans konvertörlü hidroforlarda sabit basınç kontrolü zaten yapıldığı için ana hatta ek vana çoğu zaman gereksizdir; asıl ihtiyaç alt zonlarda ortaya çıkar. Sabit devirli, presostat kontrollü hidroforlarda ise çıkış basıncı açma-kapama bandı boyunca 2 bar salınabilir ve vana bu salınımı düzler.

Örnek: 20 katlı blokta hidrofor 7,5 bar'da kapanıyor olsun. En alt katta armatüre gelen basınç yaklaşık 7,2 bar'dır ve 5 bar sınırının çok üstündedir. Alt zon girişine 3,5 bar'a ayarlı bir DN40 vana konduğunda oran (8,5 / 4,5) = 1,89 çıkar ve sınır aşılmaz. Üst zon vanasız beslenir. Böylece hidrofor tek basınçta çalışmaya devam eder, konfor zon bazında düzeltilir. Hidrofor tarafındaki seçim ölçütleri ayrı bir konudur (Detay: Apartman İçin Hidrofor Nasıl Seçilir? Kaç Daireye Kaç HP Hidrofor Gerekir?).

Dikkat edilmesi gereken bir yan etki vardır: basınç düşürücü vana kapalıyken sızdırmaz olduğu için, vananın çıkış tarafındaki hacim ısınan sudan dolayı basınç yükseltebilir. Kombi ya da boyler bu hacimdeyse genleşme suyu geri gidemez ve emniyet ventili boşaltmaya başlar. Çözüm, vananın çıkış tarafına uygun hacimde bir genleşme kabı koymaktır (Detay: Genleşme Tankı Nasıl Seçilir? 24, 50, 100, 200 ve 500 Litre Tank Nerede Kullanılır?). Hidroforun gereksiz sık devreye girmesi de çoğu zaman aynı ailedeki sorunlara işaret eder (Detay: Hidrofor Sürekli Çalışıyor ve Durmuyor: 10 Olası Neden ve Çözümü).

Dört markanın ürün yaklaşımı farklıdır ve seçim, uygulamanın hangi ölçütü öne çıkardığına göre yapılır. Aşağıdaki karşılaştırma seri düzeyindedir; her seride birden çok anma çapı ve ayar aralığı bulunur, kesin katalog değerleri için üretici dokümanı esas alınmalıdır.

• Honeywell D06F (Resideo Braukmann) — Bütünleşik ters yıkanabilir süzgeç, ayrılabilir kartuş, manometre portu, DN15-DN50 pirinç/DZR gövde; konut ve apartman ana hattının referans çözümü
• Honeywell D15S — Flanşlı büyük gövde ailesi, DN65 ve üstü zon ve site ana girişleri; yüksek debide düşme payı düşük
• Honeywell D04FS — Süzgeçsiz kompakt gövde, DN15-DN20; üst tarafında zaten filtre bulunan daire girişlerinde tercih edilir
• Watts Isobar — Kompakt paslanmaz iç parça, düşük gürültü beyanı, DN15-DN50; ses sınırının kritik olduğu konut şaftlarında güçlü
• Caleffi 5350 — Ön ayarlı ölçekli kartuş, hat basınçlandırılmadan ayar imkânı, monoblok kompozit iç parça; devreye alma hızının önemli olduğu toplu projelerde avantajlı
• Danfoss AVD — Kendinden etkili, membranlı, ısıtma ve sıcak kullanma suyu hatlarına yönelik; yüksek sıcaklık ve bölgesel ısıtma bağlantılarında yaygın
• Duyar ve yerel üretim gövdeler — Yedek parça erişimi ve teslim süresi açısından pratik; ayar kararlılığı ve gürültü beyanı için katalog verisi mutlaka istenmelidir

Seçimde marka değil, ölçüt öncelenmelidir. Süzgeç bütünleşikliği ve kartuş erişimi öne çıkıyorsa Honeywell D06F ailesi doğal adaydır. Gürültü sınırı en kritik ölçütse Watts Isobar gibi akustik beyanı olan seriler öne geçer. Toplu konutta yüzlerce vananın hızlı ve tekrarlanabilir ayarlanması gerekiyorsa Caleffi 5350'nin ön ayarlı kartuşu iş süresini kısaltır. Isıtma devresi ve bölgesel ısıtma bağlantısı söz konusuysa Danfoss AVD ailesi konumlanır. Marka portföyünün tamamına bakabilirsiniz (Detay: markalar sayfamız).

Doğrudan etkili (yaylı-membranlı) basınç düşürücü vana, çıkış basıncını doğrudan bir yay-membran dengesiyle tutar; pilotlu tip ise ana vanayı küçük bir pilot vananın yönlendirdiği bir hidrolik kumanda ile açıp kapatır. Konut ve apartman ölçeğinde doğrudan etkili tip standart çözümdür; pilotlu tip DN65 üstü debilerde ve geniş debi aralığı bulunan hatlarda üstünlük kazanır.

• Doğrudan etkili — Debi bandı: DN15-DN50, yaklaşık 0,3-12 m³/h; kurulum basit, ek boru gerekmez
• Doğrudan etkili — Düşme payı: Tepe debide 0,3-0,8 bar mertebesinde; küçük tesisatta kabul edilebilir
• Doğrudan etkili — Bakım: Kartuş değişimiyle biter, özel eğitim gerekmez
• Pilotlu — Debi bandı: DN65-DN300, onlarca m³/h; büyük zon ve site ana girişleri
• Pilotlu — Düşme payı: Tepe debide 0,1-0,2 bar mertebesinde; çıkış basıncı çok daha düz
• Pilotlu — Bakım: Pilot hattı, iğne vana ve süzgeç ayrı bakım kalemi; nitelikli işçilik ister
• Pilotlu — Ek işlev: Aynı gövde üzerine debi sınırlama ve seviye kontrol pilotu eklenebilir

Karar kuralı nettir: DN50 ve altındaki her uygulamada doğrudan etkili tip seçilir. DN65 ve üstünde, ya da tepe debi ile gece debisi arasındaki oran 10'u aştığında pilotlu tipe geçilir. Motorlu kontrol vanalarıyla karıştırmamak gerekir; basınç düşürücü vana enerji gerektirmez ve kendinden etkilidir. Modülasyonlu kontrol gerekiyorsa farklı bir armatür sınıfı devreye girer (Detay: Motorlu Vana Rehberi).

Montaj sırası akış yönünde şöyledir: ana kesme vanası, kaba filtre (varsa), basınç düşürücü vana, çıkış manometresi, ikinci kesme vanası. Vana yatay boruya, gövde üzerindeki akış yönü okuna uygun takılır. Ayar başlığı yukarı bakacak biçimde monte edilmesi tercih edilir; membranın konumu bu yönde en kararlıdır ve ayar erişimi kolaylaşır.

Vananın önünde en az 5 × DN, arkasında en az 10 × DN düz boru bırakılmalıdır. DN32 için bu 16 cm giriş, 32 cm çıkış demektir. Dirsek hemen çıkışa bağlanırsa akış çıkışta ayrışır, manometre yanlış okur ve gürültü artar. Redüksiyon kullanılıyorsa konik redüksiyon tercih edilir, ani daralma türbülans üretir.

Montaj yeri seçilirken erişim unutulmamalıdır. Süzgeç kabının altında en az 15-20 cm boşluk bırakılmalı, aksi halde kap sökülemez ve bakım yapılamaz. Ayar başlığının üstünde de 10 cm serbest yükseklik gerekir. Ankastre dolap içine gizlenen vanalarda kapak ölçüsü kartuş çıkarmaya izin verecek genişlikte olmalıdır. Yer altı ve rögar içi montajlarda gövde donma riskine karşı yalıtılır; donan bir membran kalıcı olarak deforme olur ve ayar bir daha tutmaz.

By-pass hattı, kesintisiz su gereken binalarda kurulmalıdır. By-pass üzerine küresel vana konur ve normal işletmede kapalı tutulur; bakımda açılarak vana devre dışı bırakılır. By-pass kalıcı olarak açık bırakılmamalıdır, aksi halde basınç düşürücü vana etkisiz kalır ve şikâyetin nedeni aylarca bulunamaz. By-pass vanasının kapalı olduğunun kurşun mühür ya da etiketle işaretlenmesi işletme açısından faydalıdır.

Devreye alma sırasında sıralama önemlidir. Önce çıkış tarafındaki bir musluk açılır, sonra giriş vanası yavaşça açılır, ardından ayar başlığı istenen basınca kurulur ve manometre okunur. Hat basınçlıyken ayar yapılırken vananın 30 saniye kadar oturması beklenir; ani okuma yanıltır. Ayarın çalıştığını doğrulamak için bir armatür açılıp kapatılır ve çıkış basıncının ayar değerine geri döndüğü izlenir.

Isıtma devresi dolum hattında kullanılan basınç düşürücü vana, kullanma suyu vanasından iki noktada ayrılır: ayar bandı çok daha düşüktür (tipik 1,0-2,0 bar) ve geri akış önleyici ile birlikte kurgulanır. Kapalı ısıtma devresi 1,0-1,5 bar soğuk statik basınçta çalışır; dolum hattına 4 bar'a ayarlı bir kullanma suyu vanası konursa devre aşırı basınçlanır ve emniyet ventili açar.

Isıtma tarafında ikinci fark sıcaklıktır. Dolum grubu şebeke tarafında olduğu için normalde soğuk çalışır, ancak arıza durumunda sıcak devre suyu geri gelebilir. Bu nedenle gövde ve membranın en az 90 °C dayanımı beyan edilmiş olmalıdır. Danfoss AVD gibi ısıtma odaklı seriler bu sıcaklık bandı için tasarlanmıştır ve bölgesel ısıtma altyapılarında yaygın kullanılır.

Üçüncü fark, ısıtma devresinde basınç düşürücü vananın balans görevini üstlenmemesidir. Devreler arası debi paylaşımı ayrı armatürlerle yapılır; basınç düşürücü vana bu işi yapmaya çalışırsa hem konfor hem verim bozulur (Detay: Danfoss Balans Vanası Nedir? Isıtma ve Soğutma Sistemlerinde Neden Kullanılır?). Devre ayırma ve karışım mantığı da ayrı bir tartışmadır (Detay: 2 Yollu Vana mı 3 Yollu Vana mı? Nerede Hangisi Kullanılır?).

Aşağıdaki hükümler, sahada en sık karşılaşılan altı senaryo için doğrudan seçim önerisidir. Her hüküm, ilgili bölümdeki hesap kuralına dayanır ve giriş basıncı ile eşzamanlı debinin ölçüldüğü varsayılır.

• Tek daire, şebeke 6-8 bar, debi 0,8-1,2 m³/h — DN20 filtreli DZR gövde, 3,5 bar ayar; Honeywell D06F ya da eşdeğeri
• Villa, iki kat, debi 2,0-3,0 m³/h — DN25 filtreli DZR gövde, 3,5-4,0 bar ayar, çıkış manometresi ve genleşme kabı zorunlu
• 24 daireli apartman ana hattı, debi 3,5-4,5 m³/h — DN32 filtreli gövde, tek kademe; giriş 10 bar üstündeyse iki kademe
• 20 kat üstü blok — İki zon, her zon girişine DN40-DN50; alt zon 3,5 bar, üst zon 3,0 bar; ara manometre şart
• Ticari mutfak, bulaşık makinesi hattı — DN25-DN32, 2,5-3,0 bar ayar; su darbesi emici ile birlikte kurgulanır
• Isıtma dolum hattı — DN15-DN20, 1,5 bar ayar, geri akış önleyici ile; kullanma suyu vanası bu göreve konmaz
• Kıyı bölgesi, klorür 150 mg/L üstü — Dezinkifikasyona dayanıklı pirinç zorunlu; agresif suda paslanmaz gövdeye çıkılır

Bu hükümler tipik durumlar içindir. Giriş basıncının gün içinde 4 bar'dan fazla değiştiği, debinin gece ile gündüz arasında 20 kattan fazla farklılaştığı ya da su kimyasının bilinmediği projelerde ölçüm yapılmadan seçim tamamlanmamalıdır. Basınç kaydedici ile 24 saatlik bir ölçüm, çoğu zaman seçimin bir gövde büyüklüğünü değiştirir.
