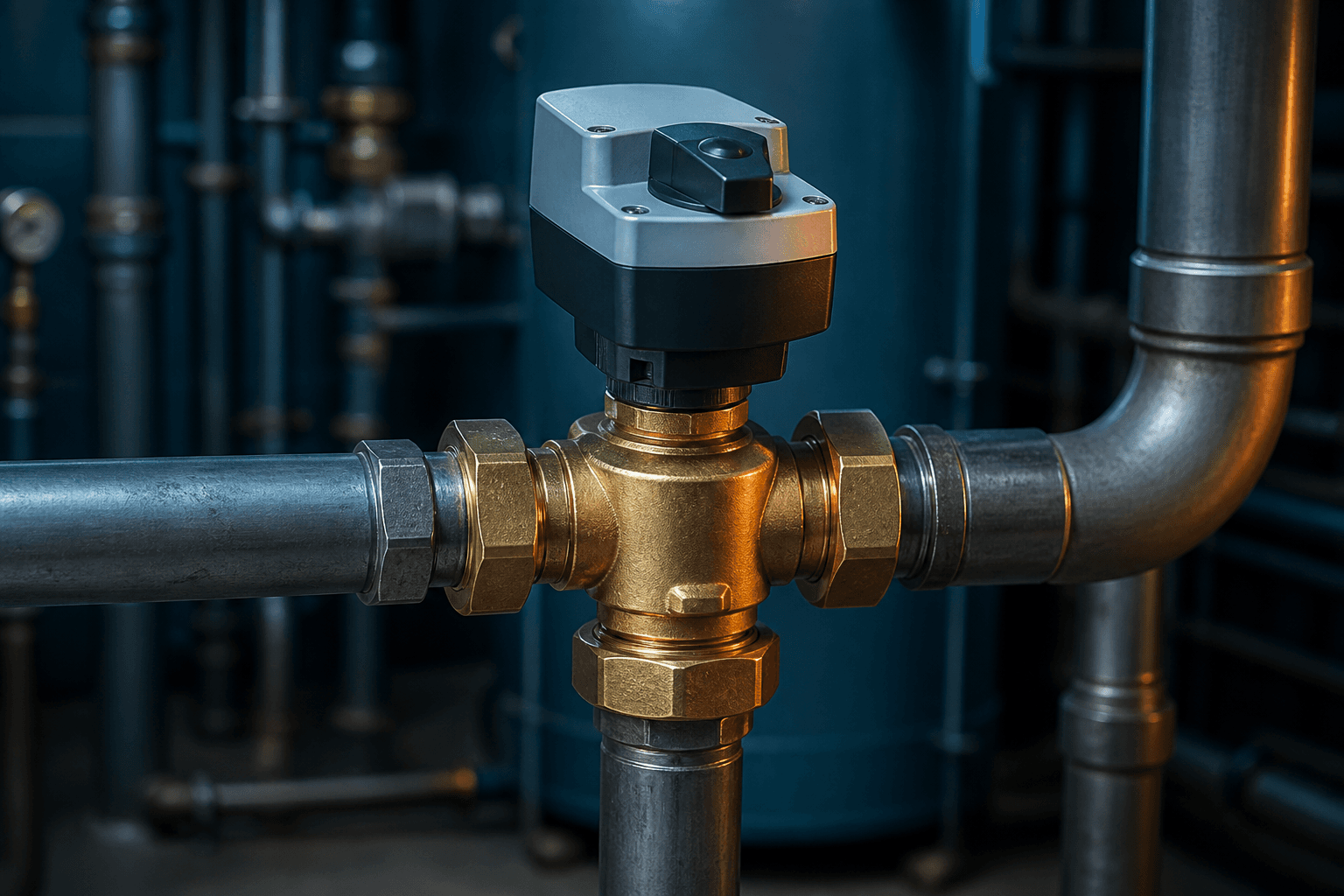

Üç Yollu Karışım Vanası Nedir? Kazan Sistemlerinde Nasıl Çalışır?

Üç yollu karışım vanası, A, B ve AB olmak üzere üç bağlantı noktasına sahip; A ve B portlarından gelen iki farklı sıcaklıktaki suyu belirli bir oranda karıştırarak AB çıkışından tek akış olarak ileten bir kontrol armatürüdür. Isıtma sistemlerinde A portu kazandan gelen sıcak suya, B portu devreden dönen soğuk suya, AB portu ise devreye gönderilen karışım suyuna bağlanır. Gövde içindeki döner disk ya da tapa, bu iki girişin oranını sürekli değiştirerek çıkış sıcaklığını hedef değerde tutar. Kazan sistemi karışım vanası seçimi, sistemin güvenliği ve enerji verimliliği açısından belirleyici bir karardır.

Kazan sistemlerinde karışım vanasının kullanılmasının iki ayrı nedeni vardır. Birincisi, farklı sıcaklık gereksinimlerine sahip devreleri aynı kazana bağlamaktır; 80 °C kazan suyu, radyatör devresine doğrudan gidebilirken yerden ısıtma devresine 35-45 °C'ye düşürülerek verilmelidir. İkincisi, kazanı düşük geri dönüş sıcaklığından korumaktır; özellikle konvansiyonel kazanlarda dönüş suyu 55 °C'nin altına indiğinde bacadan yoğuşan su gövdeye zarar verir. Karışım vanası bu iki görevi aynı anda yerine getirir.

Çalışma mantığı yüzde olarak ifade edilir. Vanayı kontrol eden aktüatör 0 ila 100 arasında bir açıklık sinyali alır. Sıfırda A portu tamamen kapalı, tüm akış B'den gelir; yüzde yüzde A tamamen açık, tüm akış kazandan gelir. Gerçek işletmede vana bu iki uç arasında salınarak AB çıkışını sabit sıcaklıkta tutar. 3 yollu vana çalışma prensibi bu orantılı karışım mantığı üzerine kuruludur ve ısıtma sistemi vana seçiminde temel referans noktasını oluşturur. Vanadan geçen debi ve boru basınç kaybı ise Kvs değeriyle tanımlanır; bu değer DN25 vana için tipik olarak 6-10 m³/h aralığındadır. Bu konuya ayrı bir bölümde döneceğiz. 2 yollu vana ile 3 yollu vana arasındaki temel farkları anlamak için karşılaştırmalı rehberimize de bakabilirsiniz. (Detay: 2 Yollu Vana mı 3 Yollu Vana mı? Nerede Hangisi Kullanılır?)

Kazan geri dönüş sıcaklığı, konvansiyonel kazanlarda en az 55 °C, düşük sıcaklık kazanlarında en az 45 °C olmalıdır; bu değerin altına düşüldüğünde baca gazlarındaki su buharı yoğuşarak asit damlaları oluşturur ve gövdeyi yakarak paslandırır. Bu yüzden kazan dönüş sıcaklığı koruması, karışım vanasının birincil mühendislik görevidir.

Yoğuşma hasarı mekanizması şöyle işler. Baca gazı sıcaklığı çiğ noktasının altına indiğinde gazın içindeki su buharı sıvılaşır ve baca yüzeyine yapışır. Bu sıvının pH değeri 3,5-4,5 aralığındadır; demirle temas ettiğinde hızlı korozyon başlar. Çelik gövdeli konvansiyonel bir kazanda bu hasarın belirgin izleri birkaç yıl içinde ortaya çıkar. Yoğuşmalı kazanlar ise farklı tasarımlanmıştır; içlerindeki paslanmaz ya da alüminyum eşanjör yoğuşmayı bir ısı kaynağı olarak kullanır ve verimlilik avantajı buradan gelir.

Karışım vanası bu mekanizmaya karşı nasıl koruma sağlar? Dönüş hattındaki su, kazana girmeden önce vanadan alınan sıcak gidiş suyu ile karıştırılır. Böylece kazan girişine ulaşan suyun sıcaklığı 55-60 °C bandında tutulur. Bu kurgu, özellikle sisteme ilk su verildiği ve depo boşken tüm devrenin soğuk olduğu sabah kalkışlarında kritiktir. Kazan kontrol sistemi de zaten bu koşulu izleyip vana açıklığını buna göre ayarlamalıdır. Kazan dönüş sıcaklığı koruması amacıyla karışım vanasının fail-safe konumu B portu açık, yani dönüş suyu tarafı olarak seçilmelidir; elektrik kesintisinde kazan soğuk su darbesiyle karşılaşmaz.

Merkezi ısıtma projelerinde bu konfigürasyon TS EN 12828 standardının gereksinimlerine dayanmaktadır. Standarttaki minimum geri dönüş sıcaklığı şartı, karışım vanası kullanımını neredeyse zorunlu kılar; devreyi kazana doğrudan bağlayarak bu şartı sağlamak tasarım açısından son derece güçtür. Kazan sistemleri ve devre bileşenleri hakkında daha fazla bilgi için ürün sayfamıza bakabilirsiniz. (Detay: Isıtma)

Üç yollu karışım vanasının A, B ve AB portları sabit mühendislik rolleri üstlenir: A kazandan gelen sıcak su girişi, B dönüş hattından gelen soğuk su girişi ve AB karışımın devreye çıkışıdır. Rotary gövde tipinde iç disk dönerken A girişini açıp B'yi kapar ya da tam tersi; bu sayede çıkıştaki karışım oranı sürekli değiştirilir.

Port bağlantılarını tersine takmak sık yapılan bir montaj hatasıdır. A ile B birbirine karışırsa vana matematiksel olarak aynı şekilde çalışmaya devam eder, ancak kontrol sinyalinin artması gidiş sıcaklığını yükseltmek yerine düşürür. Bu, otomasyon sisteminde yanlış tarafa giden bir hata sinyali üretir ve sistemin dengelenmesi mümkün olmaz. Montaj öncesinde akış yönü okları ve port etiketleri mutlaka doğrulanmalıdır.

Bazı üreticiler aynı gövdeyi karıştırma ve dağıtma modunda kullanmak üzere sunar. Karıştırma modunda iki giriş, bir çıkış; dağıtma modunda bir giriş, iki çıkış vardır. Bu iki konfigürasyon boru bağlantısı ve kontrol mantığı açısından farklıdır. Isıtma devresindeki kazan koruması için her zaman karıştırma modu kullanılır. Motorlu vana seçimi, devrenin hangi modda çalışacağının belirlenmesinden önce yapılmamalıdır.

Döner disk yerine lineer kama kullanan tasarımlar da mevcuttur. Lineer tipte disk yukarı aşağı hareket ederek A ve B portlarının açıklık alanını değiştirir; kontrol karakteristiği lineer ya da eşit yüzdeli olabilir. Rotary gövde tipleri ise kompakt boyutu ve yüksek tork karşılama kapasitesiyle öne çıkar. Resideo Honeywell DR serisi bu tasarım grubuna aittir ve küçük DN değerlerinde rekorlu bağlantıyı tercih eder.

Kvs değeri, bir vanadan 1 bar basınç farkında geçen suyun m³/h cinsinden debisidir ve vananın boyutlandırmasını belirleyen tek en önemli parametredir. Kvs debisi hesabı, karışım vanası boyutlandırmanın temel adımıdır ve bu hesap atlandığında hem enerji verimliliği hem kontrol kalitesi bozulur. Kvs küçük seçilirse vana tam açık konumda bile yeterli debiyi geçiremez; büyük seçilirse vana küçük açıklık bölgesinde çalışır.

Kvs değeri hesaplama şu bağıntıyla yapılır: Q = Kvs × √ΔP. Burada Q debi m³/h, ΔP vana basınç farkı bar, Kvs ise vana debisidir m³/h biriminde. Gerçek Kvs değerini bulmak için bağıntı tersine çevrilir: Kvs = Q / √ΔP. Tasarım debisi 3,0 m³/h ve vana basınç farkı 0,25 bar olan bir devreyi ele alalım. Kvs = 3,0 / √0,25 = 3,0 / 0,5 = 6,0 m³/h çıkar. Bu değerin en az yüzde 25 üzerinde, yani 7,5 m³/h veya daha büyük bir Kvs değerine sahip vana seçilir.

Isı yükünden debi hesaplamak için standart bağıntı kullanılır: Q = P / (1,163 × ΔT). Burada P ısı yükü kW, ΔT gidiş-dönüş sıcaklık farkı °C'dir. 60 kW ısı yükü ve 20 °C sıcaklık farkı için Q = 60 / (1,163 × 20) = 60 / 23,26 = 2,58 m³/h. Aynı yük 10 °C sıcaklık farkıyla taşınırsa debi 5,15 m³/h'ye ikiye katlanır ve bir üst DN'ye geçmek gerekebilir. Sıcaklık farkını daraltmak, vana boyutlandırmasını doğrudan büyütür.

Basınç farkını nereden alacaksınız? Pompa eğrisi ve boru hattı direnç hesabı birlikte yapıldığında vana noktasındaki diferansiyel basınç okunabilir. Pratik tasarımda vana basınç kaybı olarak toplam devre basınç kaybının yüzde 30-50'si alınır. Vana oranı olarak adlandırılan bu değer, vananın serbest akıştaki ve kısılmış durumdaki direncinin oranını ifade eder. Oran düşerse kontrol kalitesi bozulur; sistem vanayı değil, boru sistemini kontrol etmeye çalışır. Tipik DN25 üç yollu vana gövdelerinde tam açık Kvs değeri genellikle 6-10 m³/h aralığındadır; bu değer kazan sisteminin debi ve sıcaklık farkı gereksinimleriyle eşleştirilmelidir.

DN25 ve DN40 arasındaki boyutlandırma kararı, Kvs hesabının doğal sonucudur; ancak seçimde boru çapı, montaj yeri ve kontrol karakteristiği de belirleyicidir. DN25 rotary gövdeler konut tipi ve küçük ticari sistemlerde en yaygın kullanılan boyuttur; DN40 ve üzeri genellikle yüzlerce kW ısı yüküne sahip büyük binalarda tercih edilir.

• DN20 — Kvs genellikle 4-6 aralığında; küçük konut kombileri ve tek daire uygulamaları, ısı yükü 30-40 kW'a kadar
• DN25 — Kvs genellikle 6-10 aralığında; apartman dairesi ve küçük ticari uygulamalar, ısı yükü 40-100 kW arası
• DN32 — Kvs genellikle 10-16 aralığında; orta büyüklükte ticari binalar, ısı yükü 100-200 kW arası
• DN40 — Kvs genellikle 16-25 aralığında; büyük ticari ve sanayi uygulamaları, ısı yükü 200-400 kW arası
• DN50 ve üzeri — Kvs 25 ve üzeri; merkezi ısıtma santralleri, hastaneler, büyük plaza projeleri

DN seçiminde boru çapına göre otomatik karar vermek yanlış bir pratiktir. Örneğin, DN25 borulu bir devrede Kvs hesabı DN20 gövde gerektiriyorsa DN20 doğru seçimdir; vana geçişini daraltmak yerine boru bağlantısını redüksiyonla çözmek teknik açıdan doğrudur. Aksine, vana debiyi kısıtlamaması için boru çapına göre büyütülürse kontrol karakteristiği bozulur ve bant içinde çalışan vana yalnızca tam açık konumda işe yarar. Karışım vanası boyutlandırma sürecinde Kvs hesabının yanı sıra sızdırmazlık basıncı ve sıcaklık sınırları da seçim listesinde yer almalıdır.

Yerden ısıtma devrelerinde boyutlandırma daha kısıtlayıcıdır. 35-45 °C gidiş sıcaklığı, sıcaklık farkını daraltır ve debiyi büyütür; aynı ısı yükü için yerden ısıtma vanası, radyatör devresine göre bir ila iki DN büyüğe çıkabilir. Kazan bağlantısının aksine, yerden ısıtma tarafındaki vana hem karışım hem de debi kontrolü yapması gerektiğinden Kvs seçimi daha dikkatli hesaplanmalıdır. (Detay: Yerden Isıtma)

Resideo üç yollu karışım vanası serisinin DN25 modeli olan DR25GMLA, ısıtma ve iklimlendirme sistemlerinde su sıcaklığı kontrolü için geliştirilmiş rekorlu bağlantılı, rotary gövde tipinde bir üç yollu vana gövdesidir. Honeywell motorlu vana gövdesi olarak da anılan bu ürün, krom kaplı iç gövdesi sayesinde korozyona ve kireç birikimine karşı yüksek dayanıklılık sunar. DR25GMLA rotary vana, kazan dairesi uygulamalarında Pomeka Mekanik'in Kadıköy deposundan doğrudan temin edilebilmektedir.

• Model: DR25GMLA — DN25 üç yollu vana gövdesi, rekorlu bağlantı
• Tip: Rotary üç yollu vana gövdesi
• Bağlantı ölçüsü: DN25, rekorlu
• Nominal dayanma basıncı: PN6 rotary vana DN25 için 6 bar işletme basıncı
• Maksimum işletme sıcaklığı: 130 °C
• İç gövde: Krom kaplı, korozyona dayanıklı
• Gövde malzemesi: Komple döküm
• Uyumlu motorlar: M6061A aktüatör uyumlu vana olarak M6061A ve L serisi Resideo/Honeywell aktüatörler
• Kullanım alanı: Kazan çıkış suyu sıcaklığı kontrolü, merkezi ısıtma, dış hava kompanzasyonlu sistemler, iklimlendirme

Rekorlu bağlantı, montaj ve bakım süreçlerinde önemli kolaylık sağlar; flanşlı vanalara göre saha kurulumu daha kısa sürer ve vana değişiminde boru hattı modifikasyonu gerekmez. M6061A ve L serisi motorlarla tam uyum, otomasyon sistemlerine doğrudan entegrasyona olanak tanır. 6 bar basınç sınıfı, konut ve ticari ısıtma devrelerinin büyük çoğunluğu için yeterlidir; endüstriyel yüksek basınçlı uygulamalar için DN büyüklüğü ve PN sınıfı farklı seçilmelidir. (Detay: https://www.pomeka.com/resideo-honeywell-dr25gmla-dn25-uc-yollu-vana)

130 °C maksimum çalışma sıcaklığı, bu vanayı düşük sıcaklık uygulamalarının yanı sıra yüksek sıcaklıklı eski tip kolon sistemlerinde de kullanılabilir kılar. Pomeka Mekanik, Resideo DR serisi üç yollu vana gövdelerini Ademco-Resideo orijinal çıkışlı olarak sunmaktadır. Kadıköy merkezli teslimat ağıyla İstanbul ve çevresi projelerde aynı gün sevkiyat sağlanabilmektedir. Resideo Honeywell DR25GMLA DN25, piyasadaki standart aktüatör gövdelerine uyumlu montaj flanşıyla gelmekte olup uygun motorla birlikte eksiksiz bir kontrol grubu oluşturur.

Motorlu vana aktüatör seçimi, üç yollu karışım vanasına bağlanan elektromekanik elemanın doğru belirlenmesidir. Aktüatör kontrol sinyalini mekanik dönüş hareketine çevirir. Tork, kontrol sinyali tipi ve güç kesildiğinde vanayı hangi konumda bırakacağı — fail safe vana konumu olarak da adlandırılan bu özellik — bu seçimin üç temel parametresidir.

Tork seçimi, vanayı tam kapalıdan tam açığa çevirmek için gereken kuvveti karşılamalıdır. Küçük DN'li rotary vanalar genellikle 4-10 Nm tork aralığında çalışır; DN50 ve üzeri vanalar 20 Nm veya daha fazla tork gerektirebilir. Yetersiz tork seçimi, vanayı yüksek diferansiyel basınç altında hareket ettiremez ve vana sıkışır. Resideo M6061A serisi aktüatörler, DR serisi gövdelerle uyumlu tork ve konumlandırma kapasitesi sunar. Motorlu vana aktüatör seçiminde tork güvenlik payı en az yüzde 25 olmalıdır; diferansiyel basınç altında statik sürtünme katsayısı katalog değerinin üzerine çıkabilir.

Kontrol sinyali tipi ise sisteme entegrasyon için belirleyicidir. On/off kontrol, yalnızca açık ve kapalı konumlara izin verir; sıcaklık kontrolünde sürekli ayarlama yapılamaz. 0-10 V veya 2-10 V analog kontrol, aktüatörün açıklık oranını sürekli değiştirmesine olanak tanır ve bu sinyalle orantılı kontrol yapılabilir. 4-20 mA akım döngüsü, uzun hat mesafelerinde sinyal kaybına karşı daha dirençlidir; bu yüzden bina otomasyon sistemi kontrol panosuyla karışım vanası arasındaki mesafe 20 metreyi aşıyorsa 4-20 mA sinyal tercih edilmelidir. Bina otomasyon sistemleriyle entegrasyon için modbus veya BACnet protokolü destekli aktüatörler de tercih edilebilir. (Detay: 0-10V, 2-10V ve On/Off Kontrol Nedir? Vana Aktüatörlerinde Temel Rehber)

Motorlu vana aktüatör fail safe konumu, elektrik kesildiğinde vanayı hangi pozisyonda bırakacağını belirleyen güvenlik parametresidir. Kazan koruması amacıyla kullanılan karışım vanalarında fail-safe konumu genellikle B portu açık, yani dönüş suyu yönündedir; bu, elektrik kesildiğinde kazana soğuk su gitmesini önler. Fail-safe konumu seçimi, güvenlik açısından binalara göre değişmeli ve otomasyon mühendisiyle birlikte belirlenmelidir. Yay geri dönüşlü aktüatörler, elektrik kesintisinde mekanik yay kuvvetiyle vanayı güvenli konuma getirir; yaysız tiplerde kondansatör ya da batarya desteği gerekebilir.

Dış hava kompanzasyonu, bina ısı kaybının dış hava sıcaklığına bağlı olarak değiştiği gerçeğinden yola çıkarak gidiş suyu sıcaklığını dış hava sıcaklığıyla orantılı biçimde ayarlayan bir kontrol stratejisidir ve üç yollu karışım vanasının en verimli çalışma yöntemidir. Bu kontrol mantığında karışım vanası, dış hava sensöründen gelen ölçüme göre A portunu az ya da çok açarak hedef gidiş sıcaklığını otomatik olarak ayarlar.

Çalışma mantığı bir eğriyle tanımlanır. Örneğin dış hava -10 °C iken gidiş suyu 75 °C, dış hava +10 °C iken gidiş suyu 45 °C olarak hedeflenir. Bu eğri, bina ısı kayıp hesabına göre belirlenmelidir. Kompanzasyon eğrisi çok dik seçilirse ılık havalarda sistem fazla ısıtır ve enerji israfı olur; çok sığ seçilirse soğuk günlerde bina yeterince ısınamaz. 2026 yılı enerji verimliliği yönetmeliklerinde dış hava kompanzasyonu artık teşvik edilen bir kontrol yöntemi olarak yer almaktadır.

Sabit sıcaklık kontrolüyle karşılaştırıldığında dış hava kompanzasyonu yıllık enerji tüketimini yüzde 15-25 oranında düşürebilir. Sabit sıcaklık kontrolünde gidiş suyu her zaman aynı değerde tutulur; kompanzasyonlu kontrolde ise bina gerçekten ısı kaybettiği kadar enerji harcar. Yoğuşmalı kazanlarla birlikte kullanıldığında kazanın yoğuşma bölgesinde çalışma süresi uzar ve verimlilik daha da artabilir. Örnek bir hesaplamayla: dış hava -5 °C iken gidiş suyu 70 °C, dış hava +5 °C iken 55 °C ve dış hava +15 °C iken 40 °C olarak ayarlandığında, yılın yaklaşık 180 gününü oluşturan ılımlı dönemde kazan önemli ölçüde düşük sıcaklıkta çalışır ve baca gazı kayıpları azalır. (Detay: Yoğuşmalı Kazan Nedir? Klasik Kazandan Ne Kadar Daha Verimlidir?)

Karışım vanası sıcaklık kontrolü yaparken balans vanası debi kontrolü yapar; bu iki işlev birbiriyle doğrudan ilgisizdir ve birinin yerine diğeri kullanılamaz. Balans vanası, paralel devrelerde her kolun eşit debi almasını sağlamak için kullanılan sabit ya da ayarlanabilir direnç elemanıdır.

Pratikte bu iki eleman aynı kazan dairesinde bir arada bulunur. Balans vanası, dönüş hattında devrelerin akışını dengeler; karışım vanası ise kazanı koruyan ve gidiş sıcaklığını ayarlayan elemandır. İkisi arasındaki karışıklık çoğunlukla terminoloji farklılığından kaynaklanır; bazı kaynaklarda karışım vanası yanlışlıkla balans vanası olarak adlandırılır.

• Karışım vanası — Amaç: sıcaklık kontrolü; Port sayısı: 3; Konum: kazan çıkış ya da devre girişi; Kontrol: aktüatör veya termostatik kafa
• Balans vanası — Amaç: debi dengesi; Port sayısı: 2; Konum: her kolun dönüş hattı; Kontrol: manuel ayar veya basıncı bağımsız düzenleme
• Termostatik karışım vanası — Amaç: sabit çıkış sıcaklığı; Port sayısı: 3; Konum: boyler çıkışı ya da güneş enerjisi devresi; Kontrol: wax eleman, aktüatör gerektirmez
• Motorlu küresel vana — Amaç: açma-kapama (on/off); Port sayısı: 2; Konum: devre izolasyonu; Kontrol: aktüatör, oransal kontrol mümkün değil

Termostatik karışım vanasından farkı da önemlidir. Termostatik tip, içindeki wax eleman sayesinde aktüatör gerektirmeden sabit bir çıkış sıcaklığı tutar; boyler güvenliği ve güneş enerjisi devrelerinde yaygındır. Motorlu karışım vanası ise dışarıdan gelen bir kontrol sinyaline göre çalışır ve gidiş sıcaklığını değişken biçimde ayarlayabilir; bu özellik kompanzasyonlu sistemlerde zorunludur. (Detay: Termostatik Karışım Vanası Nedir? Boylerde 60 °C Kuralı ve Haşlanma Riski)

Yerden ısıtma karışım vanası seçimi, döşeme devresinin 35-45 °C gidiş sıcaklığı gereksinimini karşılamak için kazan devresiyle döşeme devresi arasına yerleştirilecek uygun vanayı belirleme sürecidir. Bu vana her iki devreyi hidrolik olarak birbirinden bağımsız kılar ve yerden ısıtma sistemlerinin tasarımında neredeyse zorunlu bir elemandır.

Yerden ısıtmanın ısıl ataleti karışım vanasının kontrol döngüsünü etkiler. Beton şap içindeki boru hattı, sıcaklık değişikliklerine yavaş tepki verir; bu yüzden vananın kontrol sinyali değişimden bağımsız olarak yavaş çalışması gerekir. Çok hızlı açılıp kapanan bir aktüatör, gidiş sıcaklığını hedef değeri etrafında sürekli sallandırır. PID kontrol parametrelerinin sisteme göre ayarlanması bu salınımı önler. Tipik bir yerden ısıtma devresinde integral süresi 60-180 saniye aralığında tutulur; bu değer kazan devresi aktüatörleri için önerilen 15-30 saniyenin çok üzerindedir.

Yerden ısıtma devresinde ikinci bir sirkülasyon pompası gerekir. Kazan devresi ile döşeme devresi ayrı pompalarla çalışır ve bu iki pompa birbirinden bağımsız çalışmalıdır. Karışım vanası bu iki devreyi hidrolik olarak bağlayan noktadır. Döşeme devresinin pompa basma yüksekliği genellikle 1,5-3,0 mSS aralığında hesaplanır; kazan devresi pompasının bu değerden bağımsız seçilmesi, karışım vanasının her iki portunda da dengeli diferansiyel basınç sağlar ve kontrol kalitesini yükseltir. Yerden ısıtma sirkülasyon pompası seçimi ve devir hesabı için ilgili rehberimize bakabilirsiniz. (Detay: Yerden Isıtma İçin Hangi Sirkülasyon Pompası Kullanılır?)

Yerden ısıtma için 35-45 °C aralığındaki çalışma sıcaklığı, döşeme içindeki borunun malzeme sınırlarıyla doğrudan ilişkilidir. Rehau ve Fränkische gibi markaların PEX-a ve PEX-b borularının uzun süreli çalışma sıcaklığı genellikle 60 °C ile sınırlıdır; 95 °C üzerindeki kazanın karışım vanası olmadan döşemeye verilmesi bu boru ömrünü dramatik biçimde düşürür. (Detay: Yerden Isıtma Kaç Derecede Çalışmalı? İdeal Gidiş Suyu Sıcaklığı Nedir?)

Yerden ısıtma karışım vanası seçiminde bir başka önemli nokta, kollektör bağlantı sırasıdır. Karışım vanasının çıkışı kollektör girişine bağlanmalı; her devre aktüatörlü kollektör vanasıyla kontrol edilmelidir. Bu düzende hem gidiş sıcaklığı hem de bireysel devre debileri bağımsız olarak ayarlanabilir. Kollektör tasarımı ve seçimi hakkında detaylı bilgi için ilgili rehberimize bakabilirsiniz. (Detay: Kollektör Nedir? Isıtma ve Sıhhi Tesisatta Neden Kullanılır?)

Üç yollu karışım vanası montaj konumu, üstlendiği göreve göre değişir; en yaygın konumlar kazan dairesi gidiş hattı, devre girişi ve boyler devreleridir. Konum seçimi, vanadan önce ve sonra gelen elemanların türü ve boru hattının fiziksel düzeniyle birlikte değerlendirilmelidir.

Kazan koruma uygulamasında vana, kazan ile dönüş hattı arasına bağlanır. A portu kazan çıkışına, B portu dönüş hattına, AB portu devreye gidiş hattına bağlanır. Bu konumda vanadan geçen sıcaklık farkı genellikle 20-30 °C olduğundan vana büyük termik yüke maruz kalır; malzeme seçimi ve sızdırmazlık elemanlarının sıcaklık dayanımı göz önünde bulundurulmalıdır.

Devre girişi uygulamasında vana, radyatör veya yerden ısıtma devresinin girişine konumlandırılır. Bu kurgu, tek kazandan farklı sıcaklıkta çalışan birden fazla devre beslenirken kullanılır. Her devrenin kendi karışım vanası ve kontrol sistemi olur; kazana yük daha iyi dağıtılır ve bireysel sıcaklık ayarı mümkün hale gelir.

Montaj yönünde yatay pozisyon önerilir çünkü aktüatörün ağırlığının vanayı dikey konumda zorlaması yatak aşınmasını hızlandırabilir. Bağlantı öncesinde boru hattının taşınmasını engellemek için sabit noktalar oluşturulmalı ve vana gövdesine gerilme aktarılmamalıdır. Pislik tutucu, vana öncesine mutlaka konulur; yabancı cisimler rotary diskin oturma yüzeyine zarar verir. Honeywell motorlu vana gövdesi ve Resideo DR serisi ürünler, standart G dişli bağlantı adaptörü ile piyasadaki çoğu rekorlu boru sistemine uyum sağlar.

Motorlu küresel vana ve üç yollu karışım vanası farklı işlevler için tasarlanmıştır; birinin yerine diğerini kullanmak sistem güvenliğini tehlikeye atar. Motorlu küresel vana on/off çalışır, yani tam açık ya da tam kapalı iki konumu vardır; karışım vanası ise sürekli orantılı kontrol yapar.

• Çalışma modu — Karışım vanası: sürekli orantılı, 0-100 açıklık; Motorlu küresel vana: on/off, yalnızca 0 veya 100
• Kazan koruması — Karışım vanası: dönüş sıcaklığını sürekli kontrol eder; Motorlu küresel vana: açık konumda soğuk su doğrudan kazana gider
• Sıcaklık kontrolü — Karışım vanası: evet, çıkış sıcaklığı hedef değerde tutulur; Motorlu küresel vana: hayır, yalnızca akışı kesmek ya da geçirmek
• Kvs değeri — Karışım vanası: kontrol karakteristiğine göre seçilir; Motorlu küresel vana: tam açıkta yüksek Kvs, kontrol yapılmaz
• Uygulama — Karışım vanası: sıcaklık karışım ve dönüş koruması; Motorlu küresel vana: zon izolasyonu, cihaz kilitleme, fan coil açma-kapama

Zon kontrol uygulamalarında iki eleman birlikte kullanılır. Karışım vanası, kazanı koruyarak devreye doğru sıcaklıkta su gönderir; motorlu küresel vana ise her dairenin ya da odanın devresini termostat sinyaline göre açar ya da kapatır. Bu iki işlevi tek bir vanayla yapmaya çalışmak teknik açıdan mümkün değildir. Zon kontrolü ile karışım vanasını birleştiren tasarımlar, kişisel konfor ayarını sistem güvenliğini tehlikeye atmadan sunabilir. Vana sistemleri ürün gamımız hakkında bilgi almak için sayfamıza bakabilirsiniz. (Detay: Vana Sistemleri)

Aktüatör kontrol karakteristiği, kontrol sinyalindeki birim artışa karşılık vanadan geçen debinin nasıl değiştiğini tanımlar. İki temel karakteristik vardır: lineer ve eşit yüzdeli. Lineer karakteristikte sinyal yüzde 10 arttığında Kvs değeri de yaklaşık yüzde 10 artar. Eşit yüzdeli karakteristikte ise her yüzde 10 sinyal artışı, mevcut debinin sabit bir yüzdesini ekler; düşük açıklıkta küçük debi artışı, yüksek açıklıkta büyük debi artışı yaşanır.

Sıcaklık kontrolü uygulamalarında eşit yüzdeli karakteristik çoğu zaman daha kararlı çalışma sağlar. Bunun nedeni şudur: kazan çıkış sıcaklığı sabit tutulduğunda gidiş sıcaklığını 5 °C artırmak için gereken debi artışı, başlangıç debisine göre oransal olarak değişir; lineer karakteristikte bu oran sabit kalmaz ve düşük yükte kontrol döngüsü kararsızlaşır. Eşit yüzdeli karakteristik bu sorunu ortadan kaldırır çünkü kazancı tüm çalışma noktalarında yaklaşık sabit tutar. EN 60534 standardı bu seçim kriterini referans almaktadır.

Pratik seçim kuralı şudur: vana oranı — yani sistem direncinin vana direncine oranı — 0,5'in altındaysa lineer karakteristik yeterlidir; 0,5'in üzerindeyse eşit yüzdeli karakteristik tercih edilmelidir. Isıtma sistemlerinde vana oranı genellikle 0,5'in üzerinde olduğundan eşit yüzdeli aktüatörler daha yaygın kullanılır. PID kontrol parametreleri, aktüatör karakteristiğiyle birlikte belirlenir; çok hızlı bir aktüatöre geniş bir P bandı eşlik ettirilirse sistem salınır, çok yavaş bir aktüatörle dar P bandı kullanılırsa sistem setpointine ulaşmakta geç kalır. Bina otomasyon sistemleri için kontrol ekipmanları hakkında daha fazla bilgi için sayfamıza bakabilirsiniz. (Detay: HVAC Otomasyonu Nedir? Bina Isıtma ve Soğutma Sistemleri Nasıl Akıllandırılır?)

Hidrolik ayrıştırıcı, kazan devresini tüketici devrelerinden hidrolik olarak bağımsız kılan düşük dirençli bir karışım noktasıdır. Karışım vanasıyla birlikte kullanıldığında her devre kendi pompası ve kendi aktüatörlü vanasıyla bağımsız çalışır; bu kurgu özellikle birden fazla kazan ve birden fazla devre içeren büyük sistemlerde tercih edilir. Çok kazanlı kaskad sistemlerde bu mimari standart hale gelmiştir. (Detay: Kaskad Kazan Sistemi Nedir? Büyük Binalarda Neden Birden Fazla Kazan Kullanılır?)

Hidrolik ayrıştırıcının yanlış boyutlandırılması, karışım vanasının çalışma noktasını doğrudan etkiler. Ayrıştırıcı içindeki akış hızı 0,1-0,2 m/s bandında tutulduğunda sıcaklık karışımı en düzgün biçimde gerçekleşir; hız bu değerin üzerine çıkarsa kısa devre akışı başlar ve kazan çıkış sıcaklığı tüketici devresine ayırt edilmeden geçer. Bu durumda karışım vanasının kontrolü anlamsızlaşır. Düzgün boyutlandırılmış bir ayrıştırıcıda ise her devrenin gidiş ve dönüş sıcaklıkları birbirinden bağımsız kalır.

İstanbul Kadıköy merkezli sahalarda edindiğimiz tecrübeye göre çok daireli ve çok kazanlı yapılarda bu hidrolik kurgu artık standart mühendislik uygulaması haline gelmiştir. Kazan dairesinin tüm bileşenlerini — kazan, hidrolik ayrıştırıcı, karışım vanası, pompa ve kontrol paneli — birlikte değerlendiren sistem tasarımı için proje mühendisliği desteği alınması önerilir. Kazan dairesi tasarımı hakkında daha fazla bilgi için rehberimize bakabilirsiniz. (Detay: Kazan Dairesi Nasıl Tasarlanır? Temel Ekipmanlar ve Çalışma Prensibi)

Üç yollu karışım vanası bakımı, genellikle yıllık ısıtma sezonu öncesinde yapılır ve üç kontrol noktasını kapsar: gövde sızdırmazlığı, disk hareketi serbestliği ve aktüatör kalibrasyonu. Bakım atlandığında disk yüzeyine yapışan manyetit veya kireç, vanayı kısmi açıklıkta kilitleyebilir ve kontrol kaybına yol açar. Bu kirlilik devrede ısı kayıplarına ve dengesiz sıcaklık dağılımına neden olur.

Disk hareketi testi, aktüatörü 0 ile 100 sinyal arasında gidip geldirerek ve her konumda çıkış sıcaklığının beklenen değere yaklaşıp yaklaşmadığını izleyerek yapılır. Gidiş sıcaklığı sinyal değişimine uyum sağlamıyorsa ilk kontrol noktası manyetit kirliliğidir. Manyetik çamur separatörünün devreye alınmış olması, bu kirliliği büyük ölçüde önler; separatör olmayan devrelerde disk yüzeyine manyetit yapışması kaçınılmazdır. Test sırasında sıcaklık probunu karışım suyu çıkışına yakın — vanadan en fazla 30-50 cm — konumlandırmak, ölçüm gecikmesini ortadan kaldırır ve sonuç daha güvenilir olur.

Aktüatör kalibrasyonu yılda bir yapılmalıdır. Dijital aktüatörlerin çoğunda otokalibrasyon fonksiyonu bulunur; aktüatörü güçten bağımsız bırakarak tam kapalı ve tam açık konumları öğrenir. Bu işlem atlandığında aktüatör, yüzde 100 sinyal aldığında vanayı tam açamayabilir ya da yüzde 0 sinyalde tam kapayamayabilir. Her iki durumda da sıcaklık kontrolü bozulur. Pislik tutucunun yıllık temizliği de bakım rutinine dahil edilmelidir. (Detay: Pislik Tutucu Nedir? Y Tipi Filtre Nerede ve Neden Kullanılır?)
