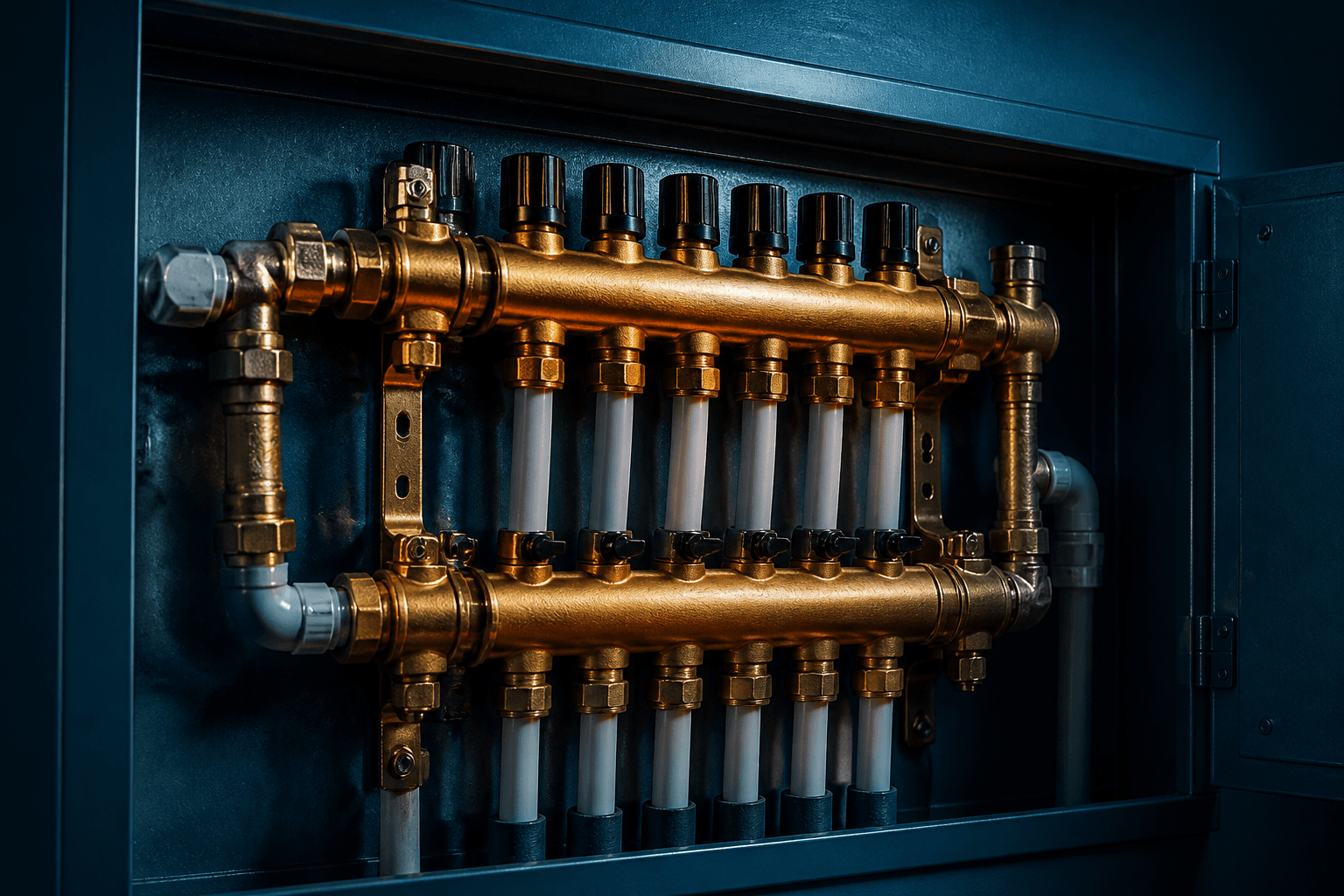

Kollektör Nedir? Isıtma ve Sıhhi Tesisatta Neden Kullanılır?

Kollektör, bir ana hattan gelen akışkanı birden fazla bağımsız devreye dağıtan ve her devreden dönen akışkanı tekrar ana hatta toplayan ikili manifold bileşenidir. Isıtma sistemlerinde gidiş manifoldu sıcak suyu bölüştürür, dönüş manifoldu soğuyan suyu toplar; iki manifold paralel monte edilir ve aralarındaki mesafe standart olarak 200 mm'dir.

Hidrolik açıdan kollektör, her devrenin birbirinden bağımsız basınç-debi karakteristiğine sahip olmasını sağlar. Ortak bir noktadan beslenen paralel devreler teorik olarak aynı direnci paylaşır; ancak boru uzunlukları, dirsek sayıları ve kapak kayıpları bunu bozar. Gövde içindeki sakin akış bölgesi bu baskı farklarını yumuşatır ve debi göstergeleri üzerinden gerçek akış miktarı okunarak her devrenin dengeleme vanası elle veya aktüatörle ayarlanır.

Yerden ısıtma tesisatında kollektör zorunlu bir bileşendir. Tipik bir daire planında 4 ile 12 arasında değişen bağımsız ısıtma devresi bulunur; her devre farklı oda alanına, boru uzunluğuna ve ısı yüküne sahiptir. EN 1264 standardı uyarınca yerden ısıtma sistemlerinde gidiş suyu sıcaklığı 35-55 °C ve döşeme yüzey sıcaklığı en fazla 29 °C olmalıdır. Bu kısıtlar içinde her devrenin ayrı ayrı balanslı tutulması ancak debimetreleri olan bir kollektörle gerçekleşir.

Kollektör çeşitleri uygulamaya, malzemeye ve ağız sayısına göre üçe ayrılır: yerden ısıtma kollektörü, sıhhi tesisat dağıtım kollektörü ve merkezi ısıtma devre kollektörü. Her tip farklı basınç ve sıcaklık koşullarına göre tasarlanır; aynı gövde farklı sistemlerde kullanılamaz.

Yerden ısıtma kollektörü en karmaşık tiptir. Gidiş manifoldu üzerinde her ağızda ayarlanabilir debi göstergesi bulunur; dönüş manifoldu üzerinde her ağızda M30x1,5 aktüatör çekirdeği yer alır. Bu çekirdeklere oda termostatlarıyla bağlı elektrotermik aktüatörler takılarak zon kontrolü yapılır. Çalışma basıncı genellikle PN 10 (10 bar) olup maksimum çalışma sıcaklığı 90 °C'ye kadar çıkar.

Sıhhi tesisat dağıtım kollektörü soğuk veya sıcak kullanım suyunu dairenin farklı noktalarına dağıtır. Bu uygulamada akışkan içme suyu olduğundan malzeme seçimi kritiktir; TS EN 1717 kapsamında içme suyuyla temas eden yüzeyler onaylı olmalıdır. Merkezi ısıtma devre kollektörü ise kazan dairelerinde farklı ısıtma bölgelerine hizmet veren pompa gruplarını birbirinden ayırır; bu amaçla genellikle hidrolik denge kabıyla birlikte kullanılır. (Detay: Hidrolik Denge Kabı Nedir? Kazan ve Isı Pompası Sistemlerinde Neden Kullanılır?)

Yerden ısıtma kollektörü, gidiş ve dönüş olmak üzere iki paralel borudan oluşur; her boru üzerinde devre sayısı kadar ağız bulunur ve ağızlar birbirine karşılıklı gelecek şekilde konumlandırılır. Gidiş manifoldu kazandan veya karışım vanasından gelen sıcak suyu alır; dönüş manifoldu ise her devreden geri gelen soğuyan suyu toplayarak pompaya veya kazana iletir.

Gidiş manifoldundaki debi göstergesi, içinden geçen su miktarını l/dak cinsinden gösteren şeffaf göstergeli bir orifis vanasıdır. Debimetre sayesinde her devreye gerçekte ne kadar su gittiği ölçülür ve hedef debi değerine getirilmek üzere ayar yapılır. Dönüş manifoldundaki aktüatör yuvası ise açma-kapama ya da oransal kontrol sinyaliyle vanayı konumlandıran elektrotermik veya elektromekanik sürücüye ev sahipliği yapar. Oda termostatı yeterli sıcaklığa ulaşıldığını algıladığında sinyal kesilir, aktüatör vanayı kapatır ve o devreye su akışı durur.

Sistemin sağlıklı çalışması için gidiş-dönüş sıcaklık farkının (delta-T) 5-10 °C arasında tutulması önerilir. Delta-T bu bandın altına indiğinde pompa fazla çalışıyor ve enerji israfı oluşuyor demektir; üzerine çıktığında ise devreler yetersiz su alıyor, ısıtma yavaşlıyor ve konfor düşüyor. Bu dengeyi gözlemlemek için kollektör üzerinde termometre kovanları veya dijital sıcaklık göstergeleri kullanılır. (Detay: Yerden Isıtma Kollektörü Nasıl Ayarlanır? Debimetre Ayarı Nasıl Yapılır?)

Kollektör ağız sayısı, sistemdeki bağımsız ısıtma devresi sayısına eşit olmalıdır. Her oda, her bölge veya birden fazla ısıtma döşemesi içeren büyük mekânlar ayrı devreye sahipse her devre bir ağıza bağlanır. 2 ağızlı kompakt modellerden 12 ağızlı büyük modellere kadar standart seçenekler mevcuttur; gerektiğinde kollektörler ek manifold parçalarıyla birleştirilerek genişletilebilir.

Boru çapı seçimi hidrolik hesaba dayanır. Kollektör gövdesinin ana boru çapı, tüm devrelerin toplam debisini taşıyacak şekilde belirlenir. Kapalı ısıtma sistemlerinde boru içi akış hızının 0,5-1,0 m/s arasında tutulması önerilir; bu değerin üzerine çıkıldığında akış sesi artar, kavitasyon riski belirir ve boru aşınması hızlanır. Formül şöyledir:

Q = A x v — burada Q hacimsel debi (m³/s), A boru kesit alanı (m²) ve v akış hızıdır (m/s). Toplam ısı yükü 10 kW ve delta-T 8 °C olan bir yerden ısıtma sisteminde toplam su debisi Q = P / (ro x cp x delta-T) = 10.000 / (1000 x 4186 x 8) = yaklaşık 0,000299 m³/s = 0,299 l/s = 17,9 l/dak olur. Bu debide 0,75 m/s hız hedeflenirse gerekli iç çap D = sqrt(4Q / pi x v) = sqrt(4 x 0,000299 / 3,14159 x 0,75) = yaklaşık 22,5 mm bulunur. DN 25 (iç çap yaklaşık 25 mm) bu sistemde yeterlidir; daha yüksek debi veya düşük hız hedefleniyorsa DN 32 seçilir.

FRÄNKISCHE Profitherm serisinin standart kollektör gövdesi 35x1,5 mm (DN 32) paslanmaz çelik boru kullanır. 6 ağızlı model, 6 bağımsız devrenin gidiş ve dönüş bağlantılarını tek bir ünite üzerinde toplar; her gidiş ağzında 0-5 l/dak aralığında okunabilir debi göstergesi bulunur. Bu tasarım, teknisyenin hesap yapmadan sahada gerçek debileri okuyup karşılaştırmasına imkân tanır.

Paslanmaz çelik ve pirinç, kollektör üretiminde kullanılan başlıca iki malzemedir; seçim tesisatın su kalitesine, çalışma basıncına ve bütçesine göre değişir. Her iki malzemenin avantaj ve dezavantajlarını karşılaştırmak sistemin uzun ömürlü olması için zorunludur.

Paslanmaz çelik kollektörün özellikleri:

• Malzeme — AISI 304 veya AISI 316L paslanmaz çelik; klorür içeren sulara dayanımlı
• Korozyon direnci — mükemmel; yumuşatılmamış veya yüksek klor içerikli sularda tercih edilir
• Basınç dayanımı — genellikle PN 10 ve üzeri; yüksek katlı binalarda güvenli
• Ağırlık — pirince göre %15-25 daha hafif; montajda kolaylık sağlar
• Termal iletkenlik — pirinçten düşük; termal köprü oluşturma riski minimal
• Maliyet — pirinç modele göre %20-40 daha pahalı; uzun ömürle amortize edilir

Pirinç kollektörün özellikleri:

• Malzeme — CuZn39Pb2 veya CuZn40Pb2 alaşımı; geleneksel ısıtma tesisatında standart
• Korozyon direnci — orta; sertliği düşük ve pH'ı 7,0-8,5 arasında tutulan sistemlerde yeterli
• Dezinfikasyon riski — klor içerikli suda uzun vadede çinko salınımı oluşabilir
• İşlenebilirlik — frezelenebilir ve kaynak yapılabilir; saha modifikasyonuna uygun
• Maliyet — paslanmaza göre daha ekonomik; sertleştirilmiş sularda kireç birikimini hızlandırır

Sonuç: şebeke suyunun sertliği 20 °dH üzerindeyse veya kapalı sistemin dolum suyu her sezon yenileniyorsa paslanmaz çelik kollektör tercih edilmelidir. Kapalı sistem ve sabit dolum suyuyla çalışıyorsa kaliteli pirinç kollektör teknik açıdan yeterlidir. Uzun vadeli bakım maliyetlerini minimize etmek isteyen proje sahipleri için paslanmaz tercih tek doğru cevaptır; başlangıç maliyeti zaman içinde kendini amortize eder. Bu konuyu daha ayrıntılı ele alan karşılaştırma için: (Detay: Paslanmaz Kollektör mü Pirinç Kollektör mü? Hangisi Daha İyi?)

FRÄNKISCHE Profitherm Debi Göstergeli Paslanmaz Çelik Kollektör Seti 6 Ağızlı, 6 bağımsız ısıtma devresine sahip yerden ısıtma sistemleri için tasarlanmış profesyonel düzey bir kollektördür. Profitherm 6 ağızlı model, geniş ürün ailesinin orta kapasite segmentinde yer alır ve hem konut hem de küçük ticari projeler için uygundur. Gövde 35x1,5 mm paslanmaz çelik borudan üretilmiş olup çalışma basıncı PN 10 (10 bar) — yani kollektör PN 10 sınıfındadır — ve maksimum çalışma sıcaklığı 90 °C'dir. Debi göstergeli kollektör yapısı sayesinde her ağzın akış değeri yerinde okunur ve balanslama alet gerekmeden yapılabilir. Fränkische Profitherm serisi, bu paslanmaz çelik kollektör seti dahil olmak üzere 2 ağızdan 12 ağıza kadar seçenek sunar. Profitherm paslanmaz kollektör, kireç içeriği yüksek İstanbul şebeke suyuyla beslenen sistemlerde pirinç alternatiflere kıyasla belirgin biçimde daha uzun servis ömrü sunar.

Gidiş manifoldu üzerindeki her ağızda 0-5 l/dak okuma aralıklı ayarlanabilir debi göstergesi bulunur; gösterge şeffaf plastik gövdeli olup sahadaki teknisyen herhangi bir alet kullanmadan anlık debileri karşılaştırabilir. Dönüş manifoldunda ise her ağızda M30x1,5 aktüatör çekirdeği mevcuttur; bu çekirdekler Fränkische Profitherm 230V elektrotermik aktüatörlerle (normalde kapalı tip) doğrudan uyumludur ve oda termostatı sinyaliyle açılıp kapanır. Ürün ayrıca purjör, doldurma/boşaltma vanaları ve ses yalıtımlı duvar askı braketleriyle birlikte gelerek kuruluma hazır biçimde sunulur.

Saha uygulaması: İstanbul Kadıköy'de teslim edilen 120 m² dört odalı bir dairenin yerden ısıtma projesinde toplam altı devre (salon, mutfak, üç yatak odası, banyo) için bu 6 ağızlı kollektör kullanılmıştır. Kollektör, yapıya gömülü sıva altı dolap tipinde montaj edilerek her devrenin debisi 1,8-2,2 l/dak aralığında balanslı hale getirilmiştir. Sistem devreye alındıktan 48 saat sonra alınan ölçümlerde odalar arası yüzey sıcaklığı farkı 1,5 °C'nin altında kalmıştır. Yerden ısıtma kollektörü ürün grubu için: (Detay: https://www.pomeka.com/yerden-isitma)

Profitherm paslanmaz kollektör setinin kurulumunda özellikle dikkat edilmesi gereken iki nokta bulunmaktadır. Birincisi, kollektör dolabına dönüş borularının alt, gidiş borularının üst bölmeden geçirilmesi; bu yerleşim ısıtıcı gidiş borularının soğutucu dönüş borularıyla aynı düzlemde olmadığı anlamına gelir ve ısı köprüsü kayıplarını azaltır. İkincisi, kolektörün dolap üstündeki genişletme bölgesine Fränkische'nin kendi süpürge borusu sisteminin entegre edilmesi; bu sayede boru geçişleri çatlamayan düzgün beton yüzeyleri üzerinden sağlanır ve zemin ısıl direnç değeri TS EN 1264 sınırlarında kalır.

Kollektör montajı; dolap seçimi, yükseklik belirleme, boru bağlantısı, basınç testi ve devreye alma sırası izlenerek yapılır. Doğru PN değeri seçimi ve sızdırmazlık testi atlanırsa sistem ileride ciddi hasar görebilir.

Adım 1 — Dolap tipi ve yükseklik: Sıva altı kollektör dolabı, kollektör gövdesinin uzunluğuna ve bağlı devre sayısına göre seçilir. 6 ağızlı bir set için standart dolap genişliği 600-700 mm, yüksekliği 600-800 mm'dir. Döşeme seviyesinden 300-600 mm yüksekte montaj tercih edilir; bu konum hem boru bükümlerini kolaylaştırır hem de gerektiğinde dolap kapağının açılarak bakım yapılmasına izin verir.

Adım 2 — PN değeri seçimi: Kollektörün nominal basınç sınıfı, sistemin maksimum çalışma basıncından en az %25 üstte seçilmelidir. Yerden ısıtma sistemlerinin çalışma basıncı genellikle 2-4 bar arasındadır; PN 10 sınıfı bu sistemler için standart ve yeterlidir. Kazan dairesi veya çok katlı binalarda hat basıncının 6 barı aşabileceği durumlarda PN 16 seçilmelidir. Kollektör PN değerinin ne anlama geldiğini ve diğer bileşenlerle nasıl eşleştirileceğini öğrenmek için: (Detay: PN10, PN16, PN25 ve PN40 Nedir? Vana, Flanş ve Borularda PN Sınıfı Nasıl Seçilir?)

Adım 3 — Kollektör boru bağlantısı: Yerden ısıtma boru uçları 16-17 mm veya 20 mm adaptörlerle kollektör ağızlarına bağlanır. Kollektör boru bağlantısı sıkılığı 15-20 Nm tork değerinde yapılmalıdır; bu değerin altında sızdırma, üstünde plastik dişli kırığı riski vardır. Boru girişleri arasında en az 50 mm düz boru bırakılması boru dönmesini önler.

Adım 4 — Basınç testi: Tüm bağlantılar yapıldıktan ve beton dökülmeden önce sistem 1,5 kata çıkarılan test basıncıyla (6-8 bar) en az 30 dakika bekletilir; TS EN 806-3 bu testi zorunlu kılar. Basınç düşüşü 0,2 barı geçerse kaçak araştırılır; ısı dedektörlü kamera veya köpük spreyi ile kaçak tespiti yapılabilir. Beton altında kalan ve bulunması güç kaçaklar sonradan yüksek kırım ve tadilat maliyetine neden olur; test kesinlikle atlanmamalıdır. (Detay: Basınç Şalteri Nedir? Danfoss KP35 ve KP36 Ayarı Nasıl Yapılır?)

Hidronik balanslama, kollektöre bağlı her devrenin hesaplanan debi değerinde çalışmasını sağlayan ayarlama işlemidir. Balanslama yapılmadan devreye alınan sistemlerde bazı odalar aşırı ısınır, bazıları yetersiz ısınır; pompa ise hepsini dengelemeye çalışırken yüksek enerji tüketerek çalışır.

Balanslama adımları şöyledir. Önce her devre için hedef debi hesaplanır: Q_devre = Oda ısı yükü (W) / (ro x cp x delta-T) formülüyle. 1200 W ısı yüküne ve 8 °C delta-T hedefine sahip bir oda devresi için Q = 1200 / (1000 x 4186 x 8 / 3600) = yaklaşık 1,9 l/dak bulunur. Ardından tüm debi göstergeleri tam açık konuma getirilerek pompa çalıştırılır; her devrenin anlık debisi göstergeden okunur. En yüksek debi değeri hedef debiye en yakın olan devre referans alınır; diğer devrelerin göstergeleri bu referansa oranla kısılır. Son kontrol tüm devreleri aynı anda okuyarak yapılır.

2026 itibarıyla yeni nesil smart aktüatörler ile bluetooth debi göstergelerini birleştiren dijital balanslama sistemleri yaygınlaşmaktadır; bu sistemler anlık oda sıcaklığına göre debileri otomatik günceller. Ancak doğru ilk balanslamayı mekanik göstergelerle elle yapmadan dijital sisteme geçmek, varolan dengesizliği dijitale taşımak anlamına gelir. Hangi sistemi seçerseniz seçin, ilk komisyon (devreye alma) süreci mutlaka sertifikalı bir tesisat teknisyeni tarafından gerçekleştirilmeli ve ölçüm sonuçları yazılı rapora bağlanmalıdır; bu belge hem sigorta hem de yapı kullanım izni süreçlerinde geçerli kanıt olarak kabul edilmektedir. (Detay: Yerden Isıtma Kollektörü Nasıl Ayarlanır? Debimetre Ayarı Nasıl Yapılır?)

Kollektör ve hidrolik denge kabı, tesisat sistemlerinde sıkça karıştırılan iki ayrı bileşendir; işlevleri ve kullanım yerleri tamamen farklıdır. Kollektör, tek bir sirkülasyon devresindeki akışkanı birden fazla ısıtma devresine dağıtır; her ağzın ayrı bir devre beslediği paralel yapıdadır. Hidrolik denge kabı ise birden fazla bağımsız pompa grubunu (örneğin yerden ısıtma pompası, petek pompası ve sıcak kullanım suyu pompası) birbirinden ayırarak aralarındaki basınç etkileşimini ortadan kaldırır. Kısaca: kollektör, aynı pompa grubundaki devreleri birbirinden ayırır; hidrolik denge kabı ise farklı pompa gruplarını birbirinden bağımsız kılar. İki bileşen zaman zaman aynı kurulumda birlikte kullanılır ve bu durumda sistem en esnek hidrolik yapıya kavuşur.

Kazan dairesi tasarımında hidrolik denge kabı birincil devreye (kazan pompası) bağlanır; kollektörler ise ikincil devrelere hizmet eder. Bu iki bileşen birlikte kullanılmadığında farklı pompalar arasında basınç rekabeti oluşur ve sistemin bazı bölgeleri yetersiz beslenirken bazı bölgeler aşırı basınç alır. (Detay: Hidrolik Denge Kabı Nedir? Kazan ve Isı Pompası Sistemlerinde Neden Kullanılır?)

Sıhhi tesisat kollektörü, konut veya ticari yapılarda gelen ana su hattını bireysel kullanım noktalarına (mutfak, banyo, tuvalet, çamaşır makinesi, bahçe) dağıtır. Bu uygulamada kollektör, klasik servis içi bağlantıların yerini alır; her kullanım noktasının bireysel kapama vanasına sahip olması sağlanır.

Sıhhi tesisat kollektöründe kullanılan malzeme TS EN 1717 kapsamında içme suyu onayına sahip olmalıdır. Pirinç CW617N alaşımı bu standarda uygundur; polifenilsülfon (PPSU) ve cam elyaf takviyeli naylon gibi polimer gövdeli modeller de tercih edilmektedir. Soğuk su kollektörünün maksimum çalışma basıncı PN 10 (10 bar) ve çalışma sıcaklığı 0-60 °C olmalıdır. Sıcak kullanım suyu kollektörü ise 90 °C'ye kadar dayanıklı malzemeden yapılmalı ve TS EN 1717 geri akış önleyici standardına uygun çekvalf içermelidir. (Detay: Çekvalf Nedir? Yaylı, Çalpara ve Wafer Çekvalf Arasındaki Farklar)

Merkezi ısıtma sistemlerinde kazan çıkışına tek bir büyük kollektör bağlanır; her ısıtma bölgesinin devresi bu kollektörden beslenir. Büyük binalarda zon sayısı 6 ile 24 arasında değişebilir; bu durumlarda iki veya daha fazla kollektör seri bağlanarak toplam ağız sayısı artırılır. Her devre üzerinde ayrı sirkülasyon pompası veya denge vanası bulunur.

Kazan dairesi tasarımında kollektör seçimi TS EN 12828 standardı kapsamında değerlendirilir. Standart, kapalı ısıtma sistemlerinde boru çaplarının hesaplanmasını, izolasyon kalınlığını ve emniyet devrelerini düzenler. Kollektör giriş çapı, toplam sistem debisine göre belirlenir; DN 50 veya daha büyük çaplar büyük tesisatlarda standart hale gelmiştir. Büyük kazan dairelerinde kollektör gövdesi, hem gidiş hem dönüş hatlarını izolasyonlu tutuğunda ısı kayıpları azalır ve kazanın net çıkış ısısından daha fazlası bölgelere ulaşır; bu fark büyük binalarda yıllık kWh tasarrufuna doğrudan yansır. (Detay: Kazan Dairesi Nasıl Tasarlanır? Temel Ekipmanlar ve Çalışma Prensibi)

Kollektörlerin her iki ucunda genellikle dolum/boşaltma vanaları ve hava purjörleri bulunur. Purjörler sistem devreye alındığında sıkışan havayı otomatik tahliye eder; bu sayede hava cepleri oluşmaz ve pompa kavitasyonla karşılaşmaz. (Detay: Hava Purjörü Nedir? Tesisattaki Hava Nasıl Alınır?)

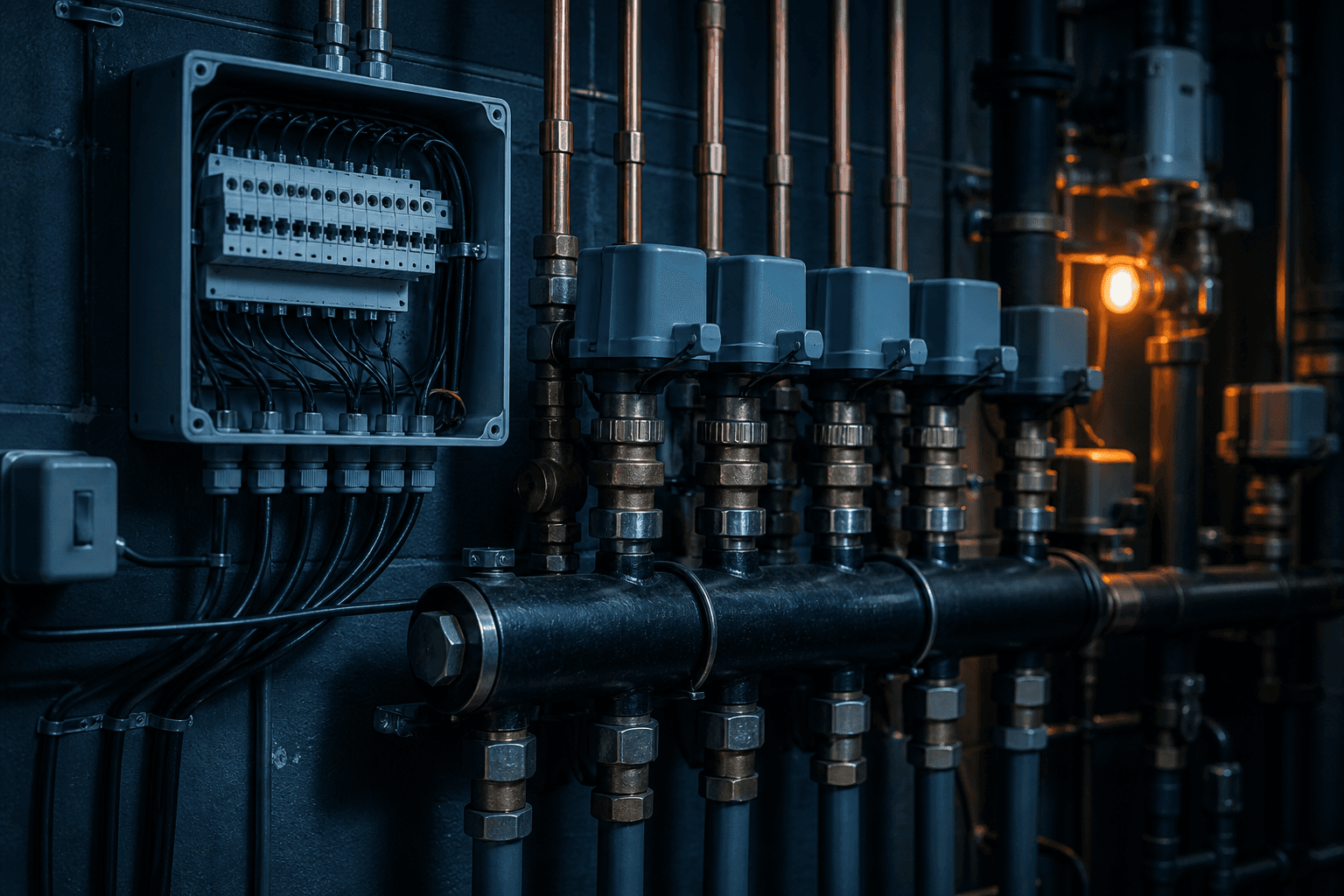

Zon kontrolü, her odanın bağımsız sıcaklık hedefine göre ısıtılmasını sağlayan otomasyon sistemidir ve kollektör, bu sistemin fiziksel merkezi konumundadır. Her kollektör ağzındaki aktüatör bir oda termostatına bağlanır; termostat hedef sıcaklığa ulaşıldığında aktüatörü kapatır, ısı yükü devam ediyorsa açık tutar. Zon kontrolü olmadan çalışan sistemlerde tüm odalar aynı anda ısıtılır; bu durum boş odalar veya farklı kullanım saatlerine sahip mekânlarda enerji israfı yaratır. Zon kontrolüyle kişisel konfor artar ve sistem kapalı hacimlere enerji harcamaz.

Zon kontrolü kurulumunda dikkat edilecek teknik detaylar şöyledir:

• Aktüatör voltajı — Fränkische Profitherm aktüatörleri 230V ve 24V versiyonlarda gelir; tesisat elektrik altyapısına uygun seçilmeli
• Normalde açık / normalde kapalı — yerden ısıtmada normalde kapalı (NC) aktüatör tercih edilir; elektrik kesildiğinde sistemi güvenli konumda bırakır
• Terminal kutu — 6 ağızlı sistem için en az 6 kanallı terminal kutu gereklidir; bu kutu aktüatörler ile termostatlar arasındaki kablolu bağlantıyı düzenler
• Pompa korelasyonu — tüm ağızlar kapandığında pompanın çalışmasını engelleyecek bir baypas veya minimum akış vanası sisteme dahil edilmelidir
• Yükleme testi — kurulum bittikten sonra her zon ayrı ayrı test edilmeli, 15 dakika içinde 2 °C sıcaklık yükselmesi beklenmeli

Zon kontrol detayları için: (Detay: Zon Kontrol Sistemi Nedir? Her Odanın Sıcaklığı Ayrı Ayrı Nasıl Kontrol Edilir?)

Kollektör seçimi, yalnızca ağız sayısı ve malzeme tercihinden ibaret değildir. Doğru kollektörü belirlemek için sistemin üç temel parametresini bilmek gerekir: maksimum çalışma basıncı (bar), maksimum çalışma sıcaklığı (°C) ve toplam hacimsel debi (m³/h veya l/dak). Bu üç değer, kollektör gövdesinin nominal basınç sınıfını (PN), malzeme seçimini ve gövde boru çapını doğrudan belirler. Isıtma tesisatında kollektör boyutlandırması, tasarım aşamasında yapılan en kritik karardır; projenin tamamlanmasından sonra değiştirilmesi hem maliyetli hem de teknik açıdan karmaşıktır.

Tipik konut yerden ısıtma sistemleri için referans değerler şöyledir:

• Çalışma basıncı — 1,5-3,0 bar; kollektör PN 10 sınıfı bu aralık için yeterlidir
• Gidiş suyu sıcaklığı — 35-55 °C; düşük sıcaklıklı sistem enerji verimliliği açısından tercih edilir
• Toplam debi — 10 kW ısı yükü başına yaklaşık 17-22 l/dak (delta-T 7-8 °C kabulüyle)
• Gövde boru çapı — toplam debi 60 l/dak altında DN 25, 60-120 l/dak arasında DN 32, üzerinde DN 40 veya DN 50
• Bağlantı tipi — 3/4 inç veya 1 inç dişli giriş/çıkış; yerden ısıtma boru ucu 16-17 mm Eurokoni

Ticari veya endüstriyel uygulamalarda bu değerler önemli ölçüde yükselir. Hastane, alışveriş merkezi veya fabrika yerden ısıtma sistemlerinde basınç 4-6 bar, sıcaklık 60-80 °C ve toplam debi 200 l/dak'ı aşabilir. Bu durumlarda PN 16 veya PN 25 sınıfı kollektör ve flanşlı bağlantı gerekir. Kollektör seçim sürecinde tesisat projesinin hesaplanmış değerleri kullanılmalı; sezgisel tahminlere dayanılmamalıdır. 6 ağızlı kollektör gibi orta kapasite modeller konut projelerinin büyük çoğunluğuna hitap eder; ticari projelerde ise 10-12 ağızlı büyük modeller tercih edilir. Hangi uygulamada olursa olsun, seçilen kollektörün çalışma basıncı değeri tesisat mühendisi tarafından yazılı olarak onaylanmalı ve proje dosyasına işlenmelidir; bu belge hem sigorta hem de servis talebi süreçlerinde gerekli olmaktadır.

Kollektör seçiminde göz ardı edilen bir diğer parametre montaj yönüdür. Yatay monte edilen kollektörlerde hava kabarcıkları gövdenin en üst noktasında toplanır ve purjör burada konumlandırılmalıdır. Dikey montajda ise hava en üst ağızda birikir; bu ağza kör tapa yerine bireysel purjör takılması gerekir. Fränkische Profitherm serisi her iki montaj yönüne uygun askı braketi içerir ve bu esneklik, farklı dolap geometrilerine uyum sağlamayı kolaylaştırır.

Kollektör, tek başına çalışan bir bileşen değildir; etrafında bir dizi yardımcı ekipmanla birlikte işlev görür. Bu ekipmanların her biri sistemin güvenilirliğine ve verimliliğine doğrudan katkıda bulunur; kurulum sırasında atlanmamalıdır.

Purjör: Kollektörün en yüksek noktasına monte edilen otomatik purjör, sistem devreye alındığında sıkışan havayı ve sonraki dönemlerde oluşan çözünmüş gaz kabarcıklarını otomatik olarak tahliye eder. Purjör olmayan sistemlerde hava cepleri oluşur; bu ceplerin bulunduğu devrelerde debi sıfıra düşer ve ısıtma tamamen kesilir. Yerden ısıtmada hava sorunu, boru döşemesinin ondülasyonlu yapısından kaynaklanır; her tepe noktası potansiyel bir hava tuzağıdır. (Detay: Hava Purjörü Nedir? Tesisattaki Hava Nasıl Alınır?)

Pislik tutucu: Kollektör girişine monte edilen pislik tutucu veya Y-tipi filtre, borulardaki tortu ve metal partikülleri tutarak debi göstergelerinin ve aktüatör çekirdeklerinin tıkanmasını önler. Elek gözenek boyutu yerden ısıtma sistemleri için standart olarak 500 mikron'dur; daha ince elek seçilirse temizleme sıklığı artar. Filtre, sezon başında ve gerektiğinde açılarak temizlenmelidir. (Detay: Pislik Tutucu Nedir? Y Tipi Filtre Nerede ve Neden Kullanılır?)

Kompansatör: Sıcak ve soğuk su arasındaki sıcaklık farkından kaynaklanan termal genleşme, boru hatlarında birikim noktası oluşturur. Özellikle uzun kollektör bağlantı borularında esnek kompansatör kullanılması, bu kuvvetlerin kollektör gövdesine iletilmesini önler. (Detay: Kompansatör Nedir? Kauçuk ve Metal Kompansatör Nerelerde Kullanılır?)

Kollektör, sistemin hidrolik merkezi olmakla birlikte, suyu devrelere basacak olan sirkülasyon pompasının doğru seçilmesi gerekir. Pompa seçimi için iki temel değer hesaplanır: toplam debi (Q, m³/h) ve sistemin toplam basınç kaybı (H, mSS). Pompa eğrisinin bu noktayı karşılayan çalışma bölgesinde bulunması zorunludur.

Toplam basınç kaybı hesabı; boru sürtünme kaybı, lokal kayıplar (dirsek, vana, kollektör) ve debi göstergelerinin orifis kaybını kapsar. Tipik bir 6 devreli yerden ısıtma sisteminde (her devre 80 m, boru çapı 16 mm, debi 2 l/dak) toplam basınç kaybı yaklaşık 3-5 mSS arasında değişir. Yüksek verimli elektronik sirkülasyon pompaları EEI değeri 0,20 ve altında olduğunda enerji maliyeti yıllık birkaç yüz kWh mertebesinde kalır. Kollektör montajı tamamlandıktan sonra pompa devreye alınır ve çalışma noktası manometre okumalarıyla doğrulanır. Yerden ısıtmada kullanılan sirkülasyon pompasını kollektör seçimiyle birlikte planlayın; yanlış pompa seçimi balanslamayı imkânsız kılar ve enerji tasarrufunun büyük bölümünü siler. (Detay: Yerden Isıtma İçin Hangi Sirkülasyon Pompası Kullanılır?)

Zon kontrollü sistemlerde oda termostatları yeterli sıcaklığa ulaştığında tüm aktüatörler eş zamanlı kapanabilir. Bu durumda kollektörün tüm ağızları kapalı hale gelir ve pompa sıfır debiye karşı çalışmak zorunda kalır; bu koşul sabit hızlı pompalarda aşırı ısınmaya ve yüksek sesle çalışmaya yol açar.

Çözüm iki yöntemden biriyle sağlanır. Birinci yöntem: kollektör gidiş ve dönüşü arasına baypas vanası takmak; bu vana belirli bir minimum debinin her zaman dolaşmasını sağlar ve denge konumu fabrikada veya sahada 0,5-1,0 l/dak'a göre ayarlanır. İkinci ve daha verimli yöntem: değişken hızlı (frekans konvertörlü) pompa kullanmak; pompa sistemi basıncını izler ve tüm devreler kapandığında devri otomatik olarak düşürür, böylece hem enerji tasarrufu hem de mekanik koruma sağlanır. İstanbul Kadıköy'deki bir renovasyon projesinde değişken hızlı pompa ve 6 ağızlı paslanmaz çelik kollektör kombinasyonu kullanılarak ısıtma enerji tüketimi bir önceki sabit hızlı pompalı sisteme göre %18 azaltılmıştır; 2026 yılı itibarıyla bu konfigürasyon İstanbul'daki yeni konut projelerinde standart haline gelmektedir. (Detay: Frekans Konvertörlü Pompa Nedir? Gerçekten Elektrik Tasarrufu Sağlar mı?)

Kollektör bakımı yılda bir kez ısıtma sezonu başında yapılmalıdır. Kontrol listesi purjör çalışması, debi göstergesi okunabilirliği, bağlantı sızdırmazlığı ve filtre temizliğini kapsar. Pirinç kollektörlerde içine kireç birikimi 3-5 yılda bir sorun yaratmaya başlar; bu süre yumuşatılmamış sularda daha kısadır.

Kapalı ısıtma sistemlerinde su kalitesinin izlenmesi kritik önem taşır. pH değeri 7,5-9,0 arasında, oksijen içeriği 0,1 mg/l'nin altında ve sertlik 200 mg/l CaCO3'ün altında tutulmalıdır. Bu değerlerin dışına çıkıldığında kollektör ve boru sisteminde korozyon veya kireçlenme hızlanır. Sistemin ilk dolumunda ve her mevsim başında dolum suyu analiz edilmesi önerilir. (Detay: Kalorifer Tesisatı Nasıl Temizlenir? Tesisat Temizliği Gerçekten İşe Yarıyor mu?)

Bakım sürecinde kollektör montajının yeniden kontrol edilmesi de göz ardı edilmemelidir. Bağlantı vidaları ve nipeller termal döngüler nedeniyle zamanla gevşeyebilir; 10 Nm tork anahtarıyla periyodik kontrol önerilir. Debi göstergelerinin şeffaf plastik gövdesi kireç birikimi nedeniyle okunaksız hale gelirse sökülüp sitrik asit solüsyonunda 30 dakika bekletilerek temizlenebilir. Aktüatör çekirdeklerinin mil dönme kuvveti mevsim başında manuel olarak test edilmeli; yanmış veya kalmış aktüatörler değiştirilmelidir.

Kollektör seçiminde öncelikli kriter markanın tesisat endüstrisindeki teknik desteği, sertifikasyon geçmişi ve yedek parça erişilebilirliğidir. Türkiye pazarında yerden ısıtma kollektörü segmentinde Fränkische, Rehau, Caleffi ve Watts markalarının ürünleri yaygın olarak kullanılmaktadır.

Fränkische Profitherm serisi, Almanya menşeili ve paslanmaz çelik gövde kalitesiyle öne çıkan bir koleksiyon olup 2 ağızdan 12 ağıza kadar tüm proje boyutlarına uygun seçenekler sunar. Rehau, polimer esaslı taşıyıcı boru sistemleriyle uyumlu çözümler üretmektedir. Caleffi ise özellikle sıhhi tesisat tarafındaki filtreli ve çekvalfli modelleriyle bilinir. Watts, küresel ölçekteki portföyü ve kolay temin edilebilirliğiyle ticari projelerde sıkça tercih edilmektedir.

Bu markalar arasında teknik karar verirken malzeme, çalışma koşulları ve aktüatör uyumluluğu birlikte değerlendirilmelidir. Pomeka Mekanik'in Tesisat ürünleri sayfasından güncel kollektör seçeneklerine ulaşabilirsiniz. (Detay: Tesisat)

Marka seçiminde garantinin kapsamı ve yedek parça temin süresi de değerlendirilmelidir. Debi göstergesi veya aktüatör çekirdeği gibi sarf malzemelerinin kolayca bulunabilmesi, sistemin uzun vadeli servis maliyetini doğrudan etkiler. Pomeka Mekanik, Fränkische Profitherm serisinin yedek aksesuarlarını stokta bulundurarak İstanbul'dan tüm Türkiye'ye hızlı teslimat imkânı sunar. Kollektör seçimini marka değil, teknik gereksinim belirlemeli; ancak teknik eşitlik durumunda yedek parça erişimi belirleyici kriter olmalıdır. Özellikle renovasyon projelerinde mevcut boru sisteminin bağlantı tipiyle uyumlu ağız adaptörleri olan markaları tercih etmek, kurulum süresini ve işçilik maliyetini önemli ölçüde kısaltır. Yeni kurulumda ise seçilen markayı boru sistemi, aktüatör ve oda termostatıyla birlikte tek ekosistemde planlamak hem kurulum kolaylığı hem de ilerideki bakım sürecinde avantaj sağlar.

Kollektör maliyeti beş temel kalem üzerinden değişir: malzeme tipi, ağız sayısı, aksesuar içeriği, marka ve yerli/ithal kaynak. Her kalemin etkisi ayrı ayrı analiz edilmelidir.

• Malzeme — paslanmaz çelik, pirince kıyasla %20-40 daha yüksek maliyet; uzun vadede korozyon ve yedek parça tasarrufu sağlar
• Ağız sayısı — ağız sayısı arttıkça birim maliyet düşer; 2 ağızlı ile 6 ağızlı model arasındaki fark ağız başına değerlendirilmeli
• Aksesuar içeriği — debi göstergesi, purjör, doldurma vanası ve askı seti dahil modeller daha yüksek listelenir; bu aksesuarların ayrı alınması çoğu zaman daha pahalıya çıkar
• Dolap — sıva altı kollektör dolabı maliyeti ağız sayısına ve dolap boyutuna göre değişir; önceden niş bırakılmayan projelerde dolap kesim işçiliği eklenir
• İşçilik — balanslamanın sertifikalı teknisyen tarafından yapılması, ilerleyen dönemdeki ısınma sorunlarını önleyerek toplam sahip olma maliyetini düşürür
