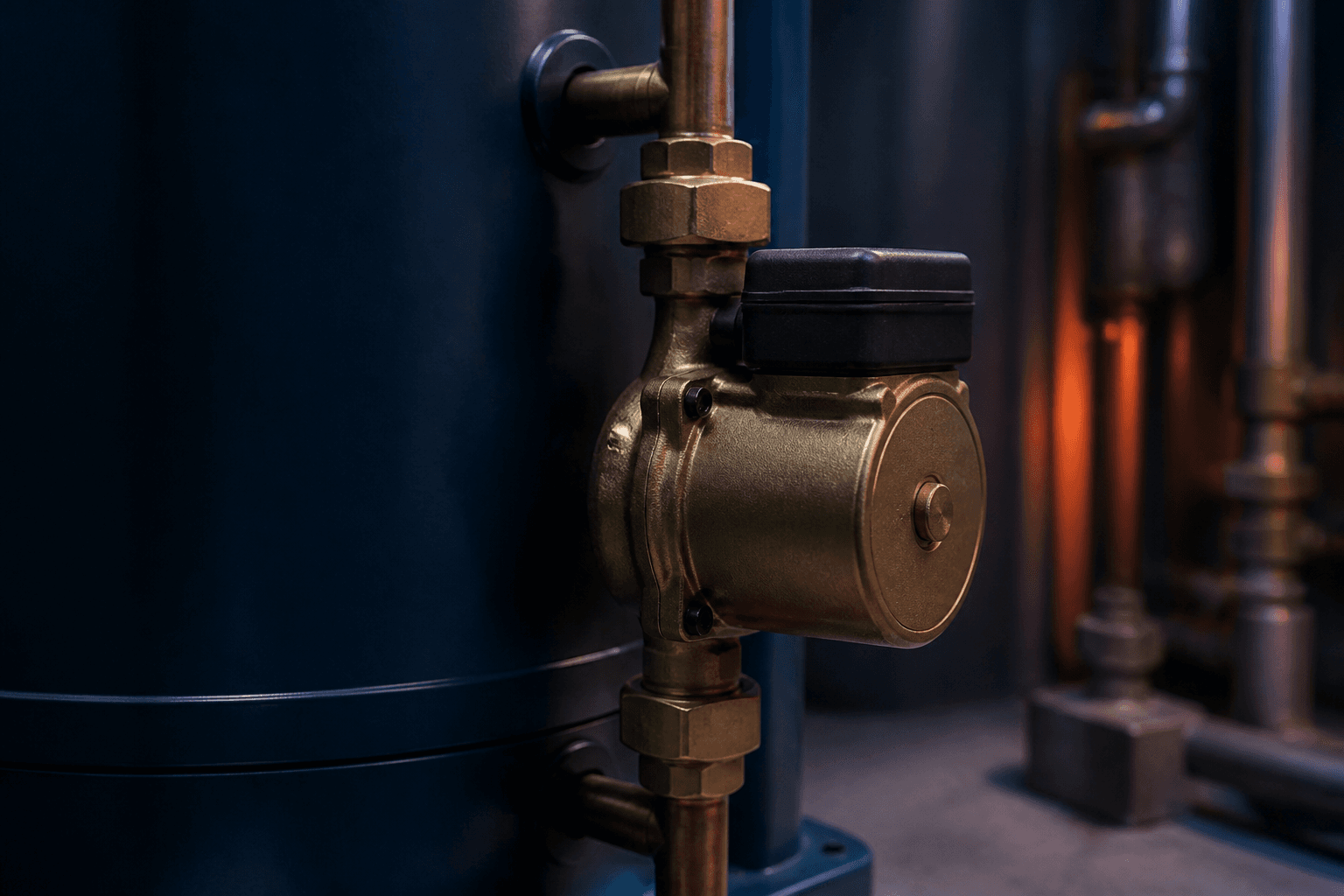

Sıcak Su Sirkülasyon Pompası Nedir? Musluktan Sıcak Su Neden Geç Gelir?

Kullanım suyu resirkülasyonu, boylerden veya ani su ısıtıcısından çıkan sıcak içme suyunu bir dönüş hattıyla sürekli veya kontrollü biçimde geri döndüren sistemdir. Isıtma devresi sirkülasyonu ise kapalı bir devrede ısıtma suyunu radyatörlere veya yerden ısıtma borularına taşır; bu su tüketilmez, dışarıya çıkmaz ve tekrar tekrar dolaşır. İki sistem farklı standartlara, farklı malzeme gerekliliklerine ve farklı hijyen kurallarına tabidir.

Fark pratikte önemlidir. Isıtma devresi pompası paslanmaz çelik veya dökme demir gövdeli olabilir, devredeki su inhibitörlü ve kapalıdır. Kullanım suyu resirkülasyon pompasının gövdesi ise içme suyuna uygun malzemeden, yani pirinç veya paslanmaz çelik AISI 316'dan yapılmış olmalıdır; aksi hâlde içme suyuna metal iyonu karışır ve sağlık riski doğar. Ayrıca kullanım suyu sistemi TS EN 806-3 kapsamında değerlendirilir, dolayısıyla debi, boru çapı ve sıcaklık kuralları ısıtma standartlarından ayrı belirlenir.

Boru uzunluğu da iki sistemi ayıran temel parametredir. Isıtma devresinde tüm daire veya bina kapalı bir çevrimde birbirine bağlıdır ve toplam uzunluk doğrudan hesaplanır. Kullanım suyunda ise resirkülasyon hattı boyler çıkışından başlar, tüm kullanım noktalarının son fikstürüne kadar uzanır ve tekrar boyler girişine döner. Bu yolun uzunluğu hem pompa debi hesabını hem boru ısı kaybını hem de lejyonella stratejisini belirler.

Musluktan sıcak su geç gelir çünkü boylerin uzağındaki borular içindeki soğumuş su önce tahliye olması gerekir. Bekleme süresi, muslukla boyler arasındaki borudaki su hacmine ve musluğun debisine bağlıdır. Formül şudur: bekleme süresi (saniye) eşittir boru hacmi (litre) bölü musluk debisi (litre/saniye).

Hesap yapalım. DN 15 boru iç çapı yaklaşık 16 mm ve 1 metrede 0,20 litre hacim tutar. Boylerin bodrum katta, banyonun ikinci katta olduğu ve aradaki boru uzunluğunun 15 metre olduğu bir villa düşünün: boru hacmi 15 çarpı 0,20 eşittir 3,0 litre olur. Musluk debisi yaklaşık 0,15 litre/saniye ise bekleme süresi 3,0 bölü 0,15 eşittir 20 saniyedir. Bu 20 saniyede akan su israftır. Resirkülasyon pompası devredeyken boru içi su zaten 45-55 °C aralığındadır ve musluk açılır açılmaz sıcak su gelir.

Yıllık su israfını hesaplamak da mümkündür. Aynı evde günde ortalama 20 musluk kullanımı olduğunu varsayalım: 20 çarpı 3,0 litre eşittir 60 litre/gün, yılda 21.900 litre soğuk su israfı demektir. Bu rakam salt su miktarı olarak bakıldığında küçük görünse de gerçek maliyet kalemi su tüketimi değil, ısıtılmış suyun enerjisidir; 21.900 litre sıcak su yerine soğuk su kullanmak, boyler ısıtma enerji tüketimini de doğrudan etkiler.

Resirkülasyon pompası için gerekli debi, dönüş hattındaki ısı kaybını karşılayacak debidir; musluğun maksimum debisi değildir. Resirkülasyon hattında amaç su sıcaklığını boyler çıkışı ile dönüş hattı girişi arasında en fazla 5-10 °C sıcaklık farkıyla tutmaktır. Formül şudur: Q (litre/h) eşittir toplam boru ısı kaybı (W) bölü 1,163 çarpı sıcaklık farkı (°C).

Örnek hesap yapalım. Toplam resirkülasyon hattı 30 metre DN 15 boru olsun. DN 15 bakır boru 60 °C sıcaklıkta yaklaşık 20-25 W/m ısı kaybeder; yalıtımsız 30 metre hat için kayıp 600-750 W aralığındadır. Sıcaklık farkını 5 °C kabul edelim: Q eşittir 700 bölü 1,163 çarpı 5 eşittir yaklaşık 120 litre/saat, yani 0,12 m³/h çıkar. Bu son derece düşük bir debidir ve standart bir konut resirkülasyon pompası kolaylıkla karşılar.

Basma yüksekliği, dönüş hattının toplam basınç kaybına eşit olmalıdır. Uzun yolun (gidiş + dönüş) toplam boru kaybı, fitting ve armatür kaybı ve çek valf kaybı toplanır. DN 15 bakır boruda 0,12 m³/h debide akış hızı yaklaşık 0,18 m/s'dir ve sürtünme kaybı oldukça düşüktür. Uzun yol 60 metre ve tipik fitting eşdeğer uzunluğu 15 metre olsa, toplam eşdeğer uzunluk 75 metredir. DN 15 boruda 0,18 m/s için kayıp yaklaşık 0,02 mSS/m olursa 75 çarpı 0,02 eşittir 1,5 mSS çıkar; çek valf kaybı 0,5 mSS eklense toplam 2,0 mSS olur. Standart konut resirkülasyon pompası için bu değer rahatlıkla karşılanabilir.

Grundfos COMFORT 15-14 B, konutlarda kullanım suyu resirkülasyonu için geliştirilmiş, içme suyuna uygun malzemelere sahip düşük enerjili bir pompadır. Pomeka Mekanik'in taşıdığı bu Grundfos modeli, ürün kodu 97916771 ile tanımlanır ve ısıtma devresi pompalarından farklı olarak özellikle kullanım suyu resirkülasyon hattı için tasarlanmıştır. (Detay: https://www.pomeka.com/grundfos-comfort-15-14-b)

Teknik özellikleri şu şekildedir: Nominal debi 0,45 m³/h, nominal basma yüksekliği 0,9 m, maksimum basma yüksekliği 1,4 m'dir. Sıvı sıcaklık aralığı 2-95 °C ve maksimum çalışma basıncı 10 bar (PN 10) olarak belirlenmiştir. Bağlantı tipi Rp (ISO 228-1), bağlantı boyutu 1/2 inç ve emme-basma mesafesi 80 mm'dir. Motor gücü maksimum 7 W, nominal voltaj 1×230 V, frekans 50/60 Hz ve akım tüketimi 0,07 A'dır. Koruma sınıfı IP44 ve yalıtım sınıfı F'dir.

Malzeme seçimi bu pompa için kritiktir. Gövde pirinç (CuZn39Pb3, MS58), çark ise kompozit (PPO-GF20 artı paslanmaz çelik) malzemeden yapılmıştır. Bu malzeme bileşimi, pompaların içme suyuyla temas etmesi nedeniyle zorunludur; dökme demir ya da ısıtmaya özel alaşımlar bu uygulamada kabul edilmez. Kuru çalışma koruması sisteme su dolmadan önce pompanın hasara uğramasını önler.

7 W maksimum güç tüketimi, pompa 24 saat çalışırsa yılda yaklaşık 61 kWh/yıl enerji demektir. Bu miktarı, resirkülasyon pompasız harcanan atık su ve enerji israfıyla kıyasladığınızda, pompa kurulumunun 1-2 yıl içinde kendini amorti ettiği görülür. Termostat veya zaman kontrolü eklenmesi durumunda yıllık elektrik tüketimi 20-30 kWh/yıl seviyesine inebilir.

Çek valf, resirkülasyon hattındaki suyun yalnızca bir yönde akmasını sağlar ve ters akışı önler. Resirkülasyon hattında çek valf yoksa pompa durduğunda veya şebeke basıncında dalgalanma olduğunda soğuk şebeke suyu dönüş hattından sıcak su sistemine ters yönde girebilir; bu hem sıcaklık kaybına hem de hijyen riskine yol açar. (Detay: Çekvalf Nedir? Yaylı, Çalpara ve Wafer Çekvalf Arasındaki Farklar)

Çek valfin montaj yeri dönüş hattının boyler girişine en yakın noktasıdır. Bu konumda ters akış en kısa mesafede kesilir ve sıcak su sistemi en az miktarda soğuk suyla karışır. Çek valfin bağlantı boyutu resirkülasyon hattının çapına uygun seçilmeli ve akış yönü ok işaretine göre doğru monte edilmelidir; ters monte edilen çek valf sürekli açık kalır ve işlevsiz hâle gelir.

Grundfos COMFORT serisinde opsiyonel çek valf ve kesme vanası takımı pompayla birlikte sipariş edilebilir; bu takım montaj maliyetini düşürür ve hattın her iki tarafında bakım vanası olmasını sağlar. Bakım vanası olmadan monte edilen bir resirkülasyon pompasını değiştirmek için tüm kullanım suyu hatlarını kapatmak gerekir; bu ticarî binalarda ciddi operasyonel aksaklığa yol açar. Vana sistemleri ve çek valf seçimi için ürün grubumuzu inceleyebilirsiniz. (Detay: Vana Sistemleri)

Yaylı disk tipi çek valfler, klape tipi valflerden daha az basınç kaybı ve daha sessiz kapanma özelliğiyle resirkülasyon hatları için tercih edilir. Yay, akış hızı düşmeden klapenin kapanma hareketini başlatır; bu hem sesi azaltır hem ters akış süresini kısaltır. Düşük debide çalışan resirkülasyon hatlarında klape tipi çek valfler yarı açık konumda sallanabilir ve tıkırtı sesine yol açar.

Resirkülasyon pompasının kontrol yöntemi hem enerji tüketimini hem hijyeni doğrudan etkiler. Üç temel yöntem vardır: sürekli çalışma, zaman saatli (timer) kontrol ve dönüş hattı termostat kontrolü. Her birinin artısı ve eksisi farklıdır ve bina tipine göre en uygun seçim değişir.

• Sürekli çalışma — Pompa 24 saat kesintisiz döner; musluktan anında sıcak su gelir. Artısı: en yüksek konfor. Eksisi: gece ve tatilde de boru ısı kaybı ve pompa enerji tüketimi sürer; boru ömrünü kısaltan sürtünme birikimine yol açar. Küçük konutta yıllık fazladan 40-80 kWh tüketim demektir.
• Zaman saatli kontrol — Pompa yalnızca sıcak su kullanımının yoğun olduğu saatlerde, örneğin sabah 06:00-09:00 ve akşam 18:00-22:00 arasında çalışır. Artısı: günlük çalışma süresi yarıya iner, enerji tasarrufu belirgindir. Eksisi: programlı saatler dışında musluktan sıcak su geç gelir; misafir sezonunda veya düzensiz yaşam düzeninde konfor düşer.
• Termostat kontrolü — Dönüş hattına monte edilen termostatik sensör, su sıcaklığı belirli bir eşiğin altına düştüğünde pompayı çalıştırır ve eşiğe ulaşınca durdurur. Artısı: pompa yalnızca gerektiğinde döner, boru sıcaklığını bant içinde tutar, enerji tüketimi en aza iner. Eksisi: sensör montajı gerektirir; yanlış eşik ayarı hem konfor hem hijyen sorununa yol açar.
• Kombine kontrol (zaman + termostat) — Zaman diliminde termostat aktif; dilim dışında pompa tamamen durur. Büyük apartman ve otellerde yaygın kullanılan en dengeli yöntemdir.

Termostatik kontrol için ayar eşiği lejyonella riskiyle doğrudan bağlantılıdır. Genel kural, dönüş hattının 50-55 °C'nin altına düşmesine izin vermemektir. Bu eşiğin altında pompa devreye girer ve boylerden yeniden ısıtılmış su hattı çevirir. 45 °C'nin altındaki aralık lejyonella için ideal üreme bölgesidir. Detay ilerleyen bölümlerde ele alınmaktadır.

İki borulu resirkülasyon sistemi, standart gidiş hattına ek olarak ayrı bir dönüş borusu çeker ve pompayı boyler girişine bağlar. Bu, en yaygın ve en etkin yöntemdir; tüm kullanım noktaları aynı sıcaklıkta su alır ve sistem TS EN 806-3 gerekliliklerini doğrudan karşılar. Yeni yapılarda tercih edilen yöntem budur.

Tek borulu (veya dönüş hattı eklenemeyen) sistemlerde ise pompa, musluk hattına entegre edilir ve soğumuş suyu ters yönde boyler tarafına iterek yeniden ısıtır. Bu çözümde çek valf düzeni daha kritiktir ve sistemin boru çapları sirkülasyon debisini taşıyacak biçimde boyutlandırılmış olmalıdır. Sonradan dönüşüm projelerinde, mevcut binaya ikinci boru döşemenin mümkün olmadığı durumlarda bu yöntem tercih edilir.

Apartman ölçeğinde resirkülasyon sistemi tasarımında kolon bazlı yaklaşım kullanılır: her düşey kolon kendi dönüş hattıyla boyler dairesine bağlanır, merkezi bir dağıtım manifoldu tüm dönüşleri toplar. Bu düzende her kolona ayrı bir balans vanası eklenmesi, kolonlar arası debi dengesizliğini önler ve tüm dairelerin eşit bekleme süresine kavuşmasını sağlar.

Lejyonella pneumophila bakterisi, kullanım suyundaki durgun ve ılık su ortamında üreyebilen ve zatürreye yol açabilen bir patojendir. Resirkülasyon sistemi bu riski iki şekilde etkiler: doğru kurulumda sıcaklığı tehlikeli bölgenin dışında tutarak riski azaltır; yanlış kurulumda ise duran su ceplerine yol açarak riski büyütür.

TS EN 806-3 standardı, kullanım sıcak suyu sistemlerinde belirli sıcaklık sınırları tanımlar. Boyler çıkış sıcaklığı en az 60 °C olmalıdır; dönüş hattında sıcaklık en az 55 °C'de tutulmalıdır; 25-50 °C aralığı lejyonella için tehlikeli bölge olarak tanımlanmaktadır. Bu sınırlara uymayan sistemlerde lejyonella üremesi 20 dakikada ikiye katlanabilir; 35-46 °C arasında büyüme en hızlıdır.

Resirkülasyon pompası bu kurala nasıl katkı sağlar? Dönüş hattındaki termostat 50-55 °C'ye ayarlandığında, hat 50 °C'nin altına düştüğü anda pompa devreye girer ve boylerden 60 °C su yeniden hatta çevrilir. Böylece borular hiçbir zaman 50 °C'nin altına düşmez ve lejyonella üreme koşulu oluşmaz. Termostat olmadan sürekli çalışan bir pompa da aynı etkiyi gösterir; fakat gereksiz enerji tüketir.

Büyük binalarda lejyonella kontrolü için haftalık termal şok protokolü uygulanır: boyler 70-75 °C'ye çıkarılır, tüm kullanım noktaları 5-10 dakika süreyle açık bırakılır. Bu işlem sırasında resirkülasyon pompasının çalışır durumda olması, tüm hattın 70 °C'ye ulaşmasını sağlar. Termal şok sırasında kullanım noktalarında yanma riski olduğundan, ticarî tesislerde bu işlem gece gerçekleştirilir ve kullanıcılar bilgilendirilir.

Resirkülasyon hattı boru çapı, hesaplanan resirkülasyon debisine göre belirlenir. Yukarıdaki hesap örneğinde 0,12 m³/h için DN 15 yeterlidir; boru içi akış hızı 0,18 m/s olur ve bu son derece düşük, sessiz bir hızdır. Konut ölçeğindeki çoğu resirkülasyon hattı DN 15-20 aralığında boyutlanır. DN 10 veya daha küçük seçim ise kireçlenme ve tıkanma riskini artırır; kullanım suyu hatlarında DIN 1988-300 kuralına göre minimum iç çap 10 mm'dir.

Boru yalıtımı resirkülasyon sisteminde enerji tasarrufu için kritiktir. Yalıtımsız bir resirkülasyon hattı, yalıtımlıya göre 3-5 kat daha fazla ısı kaybeder. DN 15 bakır boru için 20 mm kapalı hücreli elastomer yalıtım standart tercihdir; bu yalıtım ile ısı kaybı yaklaşık 8-10 W/m'ye iner, yalıtımsız halde 20-25 W/m olan değerin çok altında kalır. Yalıtım kalınlığı, çalışma sıcaklığına ve çevresel ortam sıcaklığına göre Fränkische veya Rehau gibi üreticilerin tablolarından seçilir.

Boru malzemesi seçimi de önemlidir. Bakır boru içme suyuna uygundur ve 60-70 °C çalışma sıcaklığına sorunsuz dayanır. Oksijen bariyerli çok katmanlı boru (PEX-Al-PEX veya Rehau RAUTITAN tipi) ısıtma tesisatında yaygın kullanılır ancak kullanım suyunda bakteri üremesi açısından değerlendirmek gerekir; kullanım suyuna uygun sertifikalı tipler tercih edilmelidir. Plastik boru iç yüzeyi bakıra kıyasla daha kaba yüzey pürüzlülüğü barındırabilir ve biofilm oluşumuna elverişlidir.

Resirkülasyon pompası boylerle birlikte çalışırken boyler girişinden önce veya boyler çıkışından sonra konumlandırılabilir. Tercih edilen konum, pompanın boyler girişine yakın dönüş hattına yerleştirilmesidir; bu sayede pompa daha serin su çekerek motor sıcaklığı optimum kalır ve kavitasyon riski azalır. Boyler çıkışına yerleştirme de mümkündür ancak 60-70 °C sıcak suyla temas eden pompa için ısıl dayanım önemlidir.

Boyler sıcaklığı 60 °C'nin altına düşürülmemelidir. Bazı kullanıcılar enerji tasarrufu amacıyla boyler termostatını 45-50 °C'ye çeker; bu hem lejyonella riski oluşturur hem de resirkülasyon pompasından beklenen dönüş sıcaklığını karşılamaz hâle getirir. Doğru yaklaşım, boyler çıkış sıcaklığını 60 °C'de tutmak ve kullanım noktasında karışım vanasıyla su sıcaklığını 38-45 °C'ye indirmektir. Termostatik karışım vanası hem yanma riskini azaltır hem güvenli sıcaklıkta su sağlar. (Detay: Termostatik Karışım Vanası Nedir? Boylerde 60 °C Kuralı ve Haşlanma Riski)

Boyler kapasitesi de resirkülasyon sistemi boyutuyla uyumlu olmalıdır. Küçük kapasiteli bir boyler (örneğin 50 litre), büyük bir resirkülasyon hattına bağlandığında dönüş hattından gelen soğumuş su miktarı boylerden alınan ısı kapasitesini aşabilir; bu durumda boyler çıkış sıcaklığı hedef değerin altına düşer. Boyler seçimi ve hesabı için ayrı kaynakları incelemenizi öneririz. (Detay: Kaç Litrelik Boyler Almalıyım? 2, 4, 6, 10 ve 20 Kişilik Boyler Hesabı)

Resirkülasyon pompası ile ısıtma devresi pompası aynı fiziksel prensiple çalışır: bir çark döndürerek sıvıya basınç kazandırır. Ancak boyutlandırma parametreleri, malzeme gereklilikleri ve kontrol stratejileri farklıdır. Aşağıdaki liste iki sistem arasındaki temel farkları madde madde gösterir.

• Sıvı tipi — Resirkülasyon: içme suyu (TS EN 806-3); Isıtma: kapalı devre ısıtma suyu (TS EN 12828), inhibitörlü olabilir
• Gövde malzemesi — Resirkülasyon: pirinç MS58 veya AISI 316 paslanmaz çelik; Isıtma: dökme demir, GGG40 veya paslanmaz çelik
• Sıcaklık aralığı — Resirkülasyon: 2-95 °C, lejyonella aralığı (25-50 °C) mümkün olduğunca kısa geçilir; Isıtma: 10-110 °C, standart çalışma 70-90 °C
• Debi aralığı — Resirkülasyon: genellikle 0,05-1,0 m³/h, hatta daha düşük; Isıtma: konuttan ticariye geniş aralık, 0,5-50 m³/h ve üzeri
• Basma yüksekliği — Resirkülasyon: 0,5-2,0 mSS aralığı çoğu konutta yeterli; Isıtma: 2-15 mSS veya üzeri bina tipine göre
• Hijyen gereksinimi — Resirkülasyon: lejyonella kontrolü zorunlu, kullanım suyuna uygunluk belgesi gerekir; Isıtma: hijyen standardı geçerli değil, kapalı devre
• Kontrol modu — Resirkülasyon: zaman, termostat veya kombine; Isıtma: Δp-c veya Δp-v, oda termostata entegre
• Yedek parça ve bakım — Resirkülasyon: kireçlenme riski yüksek, yıllık kontrol; Isıtma: manyetit ve hava kontrolü, inhibitör takip

Bu tablo, ısıtma devresi için seçilmiş dökme demir gövdeli bir pompayla kullanım suyu resirkülasyonu yapmanın neden yanlış olduğunu açıkça gösterir. Demir iyonları içme suyuna karışır, renk bozukluğuna ve sağlık riskine yol açar. Pomeka Mekanik kadromuz, yanlış uygulama tipinde pompa kurulumu yapılmış tesisatlarda bu sorunla sıkça karşılaşmaktadır. (Detay: Pompa Sistemleri)

Grundfos, kullanım suyu ve ısıtma devresi için farklı pompa serileri sunar. COMFORT serisi özellikle kullanım suyu resirkülasyonu için tasarlanmışken ALPHA ve MAGNA serileri ısıtma devresi uygulamalarına yöneliktir. Bu ayrım, satın alma kararı verilirken sıkça karıştırılan bir noktadır.

• Grundfos COMFORT 15-14 B — Kullanım suyu resirkülasyonu; pirinç gövde, maks. 7 W, 0-1,4 mSS basma yüksekliği, 2-95 °C sıvı sıcaklığı, Rp 1/2 inç bağlantı; küçük konut ve tek aile evleri için ideal
• Grundfos ALPHA2 — Isıtma devresi; EEI 0,20 altı, otomatik uyarlama modu, Δp-v kontrolü, DN 32-50 aralığı; konut ve orta ölçek ısıtma devresi
• Grundfos MAGNA3 — Isıtma devresi; EEI 0,20 altı, çift pompajlı versiyonları mevcut, 0-9 mSS geniş pompa eğrisi; büyük bina ve ticari ısıtma; (Detay: Grundfos MAGNA3 Nedir? MAGNA1 ve MAGNA3 Arasındaki Farklar)
• Grundfos UPS — Eski sabit devirli model; hâlâ sahada mevcut ancak ErP 641/2009 direktifi kapsamında üretimi sınırlandırılmış; değişim önceliği yüksek
• Grundfos CM/CME serisi — Kullanım suyu basınç artırma; resirkülasyon değil, direkt tüketim debisi için

COMFORT serisinin 2026 itibarıyla güncel modelleri 15-14 B ve üst gamı kapsar. Serideki B harfi sistemi çek valf uyumluluğunu işaret eder. Ürün kodu 97916771 olan bu model, pomeka.com üzerinden temin edilebilir ve Kadıköy'deki Pomeka Mekanik teknik ekibinin incelediği gerçek sahalarda başarıyla uygulanmaktadır. Grundfos sirkülasyon pompalarının tüm gamı için ürün kategorisi sayfasını inceleyebilirsiniz. (Detay: https://www.pomeka.com/grundfos-sirkulasyon-pompalari)

Resirkülasyon pompası montajı beş adımda tamamlanır ve her adımın atlanması farklı bir arızaya yol açar. Montaj sırasında kullanım suyu hatları kapatılır, sistem basıncı sıfırlanır ve çalışma sırasında hatta sıcak su bulunmaması sağlanır.

Adım 1, montaj konumunun belirlenmesidir. Pompa, dönüş hattı boyler girişine en yakın konuma monte edilir; horizontal montajda pompanın motoru yukarıda, yatay eksende olacak şekilde konumlandırılır. Dikey boru hattına montajda rotor ekseni yatay olmalıdır; dik monte edilen ıslak rotorlu pompalarda rotor içindeki su dağılımı bozulabilir.

Adım 2, çek valf ve vana montajıdır. Pompa öncesine bir kesme vanası, pompa sonrasına çek valf ve ardından bir kesme vanası daha monte edilir. Bu düzen, pompayı sistemden izole ederek boyutları ve hatta su kesmeden değiştirmeyi mümkün kılar. Grundfos COMFORT 15-14 B için opsiyonel vana-çek valf seti bu montajı kolaylaştırır.

Adım 3, dönüş hattı termostat sensörünün montajıdır. Termostat kontrolü tercih ediliyorsa sensör, pompa emiş tarafındaki boru içine veya boru yüzeyine monte edilir. Yüzey tipi sensörlerde sensör ile boru arasında iyi bir termal temas için ısı iletken macun kullanılır ve sensör yalıtılır. Termostat ayar noktası 50-55 °C aralığında yapılır.

Adım 4, pompa elektrik bağlantısıdır. COMFORT 15-14 B 230 V şebeke gerektirdiğinden yakın bir topraklı priz veya ayrı sigortalı devre kullanılır. Zaman saati entegrasyonu için timer modülü prize seri olarak bağlanır; bazı modellerde timer pompanın kendisine entegre edilmiş olabilir.

Adım 5, sistem devreye almadır. Kesme vanaları açılır, sisteme su dolar, pompa önce elle çevirerek kilit kontrolü yapılır, ardından elektrik verilir. İlk çalışmada 10-15 dakika dinlenerek anormal ses kontrol edilir. Dönüş hattı sıcaklığı termostat devre kontrol aralığının içinde olduğu doğrulanır.

Kireçlenme, kullanım suyu resirkülasyon sistemlerinin ısıtma devrelerine kıyasla çok daha sık karşılaştığı bir sorundur. Nedeni, tüketilen içme suyu sürekli yeni su getirdiğinden sertlik mineralleri sürekli hatta girmeye devam eder; kapalı ısıtma devresinde ise dolum suyundaki sertlik bir kez çökeldikten sonra sistem sabit kalır.

Kireçlenme riskini değerlendirmek için kaynak suyunun sertlik derecesi belirlenir. 12-15 °dH üzeri sert su bölgelerinde, 60 °C'deki sıcak su hattında kalsiyum karbonat çökelme hızı belirgin biçimde artar. İstanbul'un bir bölümünde şebeke suyu 15-25 °dH arasındadır; bu değer yumuşatma gerektiren bölgedir. (Detay: Su Yumuşatma Cihazı Nedir? Kireçli Suya Karşı Gerçekten İşe Yarar mı?)

Önlem iki yoldan biri veya ikisi birden uygulanır. Birincisi, şebeke girişine yumuşatma cihazı kurulmasıdır; yumuşatılmış su sertlik derecesi genellikle 3-5 °dH'e iner ve kireçlenme pratikte durur. İkincisi, resirkülasyon hattının boru çapını gereken minimum değerin biraz üzerinde seçmektir; daha geniş çaplı boru hem daha düşük akış hızında çalışır hem de zamanla oluşan kireç katmanı geçiş kesitini daha yavaş daraltır. DN 15 yerine DN 20 tercih etmek bu amaca hizmet eder. (Detay: Arıtma)

Kireçlenmiş resirkülasyon hattını temizlemek için sitrik asit veya özel kireç çözücü dolaşımı yapılır. İşlem sırasında sistem içme suyu hattından izole edilmeli ve kimyasal dolaşım ayrı bir kapalı devre üzerinden uygulanmalıdır. Temizliğin ardından sistem iyice durulanmalı ve temizlik kimyasalının içme suyuna geçip geçmediği kontrol edilmelidir.

Kullanım suyu pompası seçimi, yalnızca katalog debi ve basma yüksekliğine bakmaktan ibaret değildir. Resirkülasyon pompası nedir sorusunun cevabı, onun seçim parametrelerinde de saklıdır: bu pompa düşük debi, düşük basma, yüksek hijyen ve uzun çalışma saati gerektirir. Dört parametre sıkça atlanır ve her birinin atlanması ayrı bir sorun doğurur.

İlk parametre, çalışma saatidir. Resirkülasyon pompası yılda 4.000-8.760 saat arasında çalışabilir; bir ısıtma devresi pompası ise yalnızca ısıtma sezonunda çalışır. Bu fark, pompanın yatak ömrünü, elektrik motorunun yalıtım sınıfını ve koruma derecesini doğrudan belirler. IP44 koruma sınıfı olan Grundfos COMFORT 15-14 B bu gereksinimi karşılar.

İkinci parametre, gövde malzemesidir. Kullanım suyu pompası dökme demir mi pirinç mi olmalı sorusu tek bir cevabı olan bir sorudur: pirinç (MS58) veya AISI 316 paslanmaz çelik. Dökme demir gövdeli ısıtma pompası, içme suyu hattına monte edildiğinde 2-3 yıl içinde demir iyonu karışımına başlar; su rengi değişir ve insan sağlığı için risk oluşur. Bu iki malzeme arasındaki seçim tartışılmaz bir hijyen gereğidir.

Üçüncü parametre, gürültü düzeyidir. Resirkülasyon pompası genellikle mutfak veya banyo dolaplarında, bazı uygulamalarda ise yatak odasına yakın bir şaftta bulunur. Modern ıslak rotorlu konut resirkülasyon pompaları 35-42 dB(A) seviyesinde çalışır; bu değer düşük ses açısından yeterlidir. Pompa seçiminde ölçüm mesafesi ve çalışma devri belirtilmemiş katalog değerlerine dikkatli yaklaşın.

Dördüncü parametre, su sirkülasyon pompası enerji tüketimidir. 24 saat çalışan 7 W'lık bir pompa yılda 61 kWh/yıl tüketir. Eski tip tek hızlı pompa bu değerde 30-60 W olabilir; yılda 263-526 kWh'lik fark ciddi bir işletme maliyetidir. Grundfos COMFORT serisi bu optimizasyonu tasarım aşamasında yapmış, düşük motor gücüyle uzun çalışma saatini dengelemiştir.

Grundfos COMFORT sirkülasyon serisi, kullanım suyu uygulaması için özel olarak üretilmiş bir sirkülasyon pompası ailesidir. Grundfos kullanım suyu pompası olarak kataloglanan bu serinin ürün kodu 97916771 olan COMFORT 15-14 B modeli, serinin en yaygın konut uygulaması modelidir. Ürün adındaki 15, pompa gövde çapını (DN 15 / 1/2 inç) değil serinin ısıtma alanındaki sınıflandırmasını; 14 ise maksimum basma yüksekliğini (1,4 mSS) ifade eder.

Grundfos COMFORT 97916771 modelinin nominal debi ve basma değerleri çoğu konut uygulaması için yeterlidir. Nominal debi 0,45 m³/h yaklaşık 7,5 litre/dakikadır; resirkülasyon hattında gerçek ihtiyaç genellikle 0,05-0,15 m³/h aralığında olduğundan bu pompa kapasite açısından geniş bir emniyet payı taşır. Basma yüksekliği de 0,9-1,4 mSS bandıyla tipik 30-50 metre resirkülasyon hattının basınç kaybını rahatlıkla karşılar.

Grundfos COMFORT sirkülasyon pompalarının ısıtma devresi Grundfos ALPHA veya MAGNA serisiyle karıştırılmaması gerekir. ALPHA ve MAGNA serisi ısıtma devresi uygulamalarındaki EN 16297 ve ErP direktifleri çerçevesinde değerlendirilir; COMFORT serisi ise kullanım suyu hijyen gerekliliklerine göre sertifikalandırılmıştır. Bu iki standart birbirinin yerine geçmez.

Lejyonella resirkülasyon sıcaklığı ilişkisi, pratik mühendislik kararlarına dönüştürülmesi gereken bir hijyen parametresidir. Lejyonella pneumophila 20 °C altında uyku moduna geçer, 50 °C üzerinde hayatta kalamaz; 25-50 °C arası üreme bölgesidir. En hızlı üreme 35-46 °C arasında gerçekleşir: 37 °C'de bakteri 8-12 saatte ikiye katlanır.

Boyler sıcaklığı resirkülasyon güvenliği için belirleyici etkendir. Boyler sıcaklığı resirkülasyon hattına doğrudan yansır: 60 °C boyler çıkışı, uzun bir boru hattında soğuma payı hesaba katılarak dönüş hattında 50-55 °C'yi garanti eder. Boyler sıcaklığı 50 °C'ye düşürülürse, dönüş hattında 40-45 °C görülür; bu tam lejyonella kritik bölgesidir.

Resirkülasyon pompası termostat ayarı bu çerçevede yapılır. Resirkülasyon pompası termostat ayarı için dönüş hattı sensörü 50-55 °C aralığına ayarlanır: su bu sıcaklığa düştüğünde pompa çalışır, 55 °C'ye ulaşınca durur. Bu bant sıcaklığı lejyonella tehlike bölgesinin (25-50 °C) üzerinde tutar. Ts en 806-3 sıcak su sistemi gereklilikleri de bu bant için 55 °C minimum dönüş sıcaklığını öngörür.

Resirkülasyon pompası kireçlenme önleme ve lejyonella birlikte değerlendirilmelidir. Kireç birikimi, boru ve boyler iç yüzeylerinde biofilm oluşumunu kolaylaştırır; biofilm lejyonella için koruyucu bir yuva işlevi görür. Bu nedenle resirkülasyon pompası kireçlenme önleme stratejisi yalnızca enerji ve debi açısından değil, aynı zamanda hijyen açısından da zorunludur. Su yumuşatma veya düzenli termal şok, ikisini birden kontrol eder.
