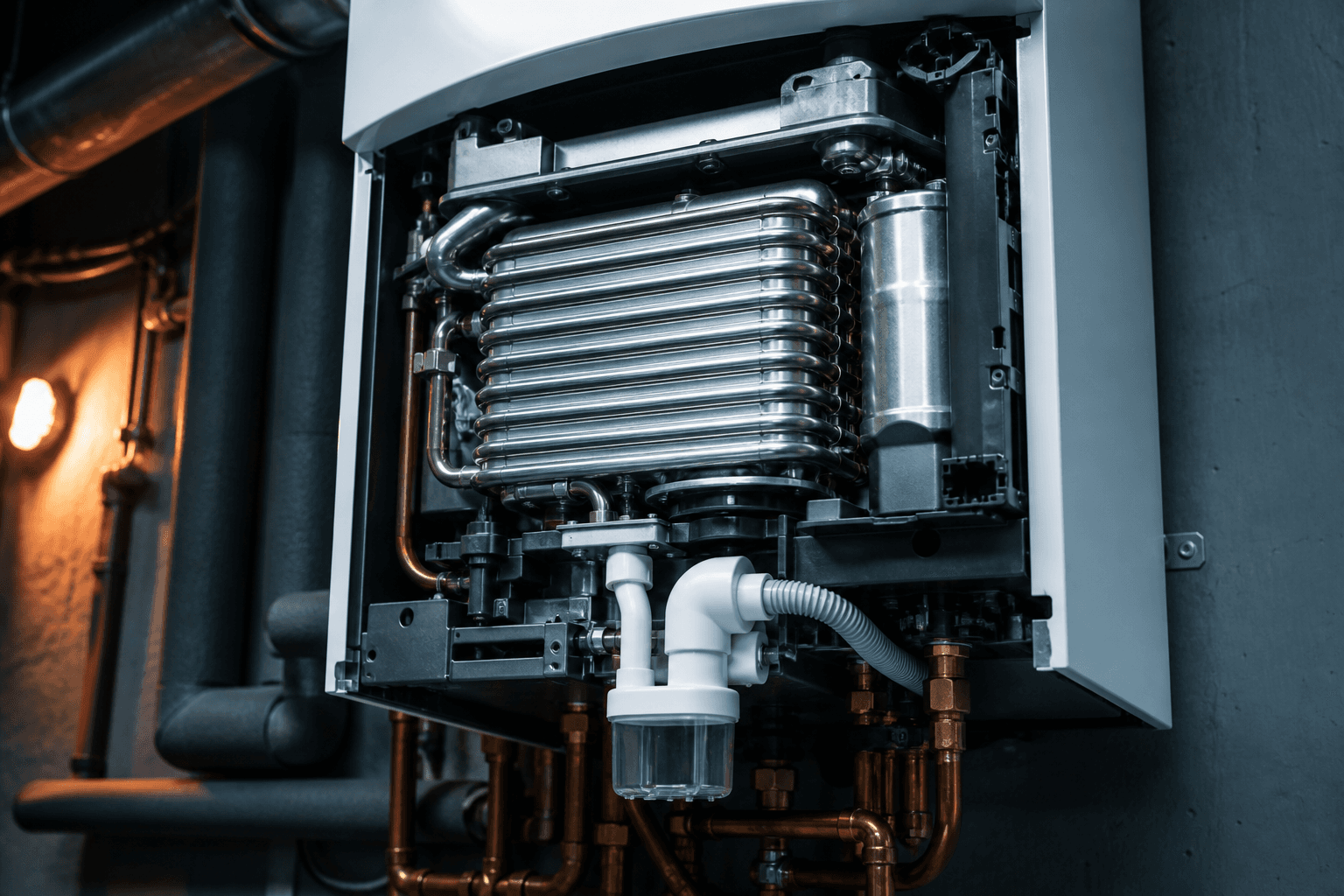

Yoğuşmalı Kazan Nedir? Klasik Kazandan Ne Kadar Daha Verimlidir?

Yoğuşmalı kazan, doğalgaz yanmasında açığa çıkan iki ısı fraksiyonunu birden kullanan bir ısı eşanjörüdür. Birincisi, alev ve yanma gazlarının taşıdığı duyulur ısıdır (sensible heat); tüm kazanlar bunu kullanır. İkincisi, yanma sonucu oluşan su buharının kondenzasyon ısısıdır (latent heat); bu, metanın her mol yanmasında yaklaşık 44 kJ serbest bırakır ve klasik kazanlar bunu baca gazıyla dışarı atar. Kondenzasyon kazanı da denen yoğuşmalı kazan, bu ikinci fraksiyonu da sisteme aktarır.

Yoğuşmalı kazanda baca gazı, önce bir primer eşanjörden geçerek ısısını sisteme bırakır; ardından ikincil bir eşanjörden daha geçer. Bu ikinci geçiş sırasında baca gazı sıcaklığı çiy noktasının (doğalgaz için yaklaşık 57 °C, LPG için 48 °C) altına düşürülür. Su buharı sıvı hale geçer ve kondenzasyon ısısını eşanjöre teslim eder. Sonuçta baca sıcaklığı 40-60 °C'ye kadar geriler; klasik kazanlarda bu değer 130-180 °C'dir.

Yüzde 109 verim paradoksal görünür çünkü enerji korunumu yasasını ihlal etmiyormuş gibi görünür. Açıklama basit: verim, yakıtın alt ısıl değerine (Hi) göre tanımlanmaktadır. Alt ısıl değer, su buharının yoğuşma enerjisini hesaba katmaz. Yoğuşmalı kazan bu gizli ısıyı da geri kazandığında kazanılan toplam ısı, alt ısıl değerin üzerine çıkar ve verim yüzde 100'ü geçer. Üst ısıl değer (Hs) baz alındığında gerçek verim yüzde 95-98 civarındadır; bu değer de klasik kazanın çok üzerindedir.

Yoğuşmalı kazan nasıl çalışır sorusunun özeti şöyledir: düşük sıcaklıklı dönüş suyu baca gazındaki nem moleküllerini yoğuşturur; bu yoğuşma ısısı doğrudan devreye aktarılır. Kazan, aynı gazla daha uzun süre daha fazla ısı üretir. Kazan ekipmanlarının tamamına ulaşmak için ısıtma ürünleri sayfasına bakılabilir. (Detay: Isıtma)

Klasik kazan ile yoğuşmalı kazan farkı tek bir sayıya indirgenemez; beş parametreyi birlikte değerlendirmek gerekir. Her biri kurulum kararını etkiler ve biri bile ihmal edilirse yoğuşmalı kazanın avantajı kısmen ya da tamamen silinebilir.

• Sezonluk verim — Klasik atmosferik kazan: yüzde 82-87. Yoğuşmalı kazan: yüzde 104-109 (Hi baz). Bu fark aynı bina için yılda yüzde 15-22 daha az doğalgaz tüketimi anlamına gelir.
• Baca bağlantısı — Klasik: doğal çekişli baca (B tipi) yeterli. Yoğuşmalı: kapalı baca zorunlu (C tipi); PP veya PPS boru kullanılmalıdır. Yenileme kurulumunda bina dış cephesine baca çıkışı eklenmesi gerekebilir.
• Kondenz suyu — Klasik kazanda kondenz oluşmaz. Yoğuşmalı kazanda saatte 1-8 litre (kapasiteye bağlı) kondenz oluşur; bu asidik sıvı nötralizasyon kartuşundan geçirilerek tahliye edilmelidir.
• Su kalitesi gereksinimleri — Klasik kazan için temel arıtma yeterlidir. Yoğuşmalı kazanlarda alüminyum veya paslanmaz eşanjör için pH 7,5-9,0 ve sertlik en fazla 10 °dH önerilir; sert sularda filtre şarttır.
• İlk maliyet — Yoğuşmalı kazan ilk maliyet kalemi olarak klasik kazandan yüksektir. Doğalgaz tasarrufu ile bu fark genellikle 3-7 yılda telafi edilir.

Yoğuşmalı kazan tasarruf hesabı somut bir örnek üzerinden netleşir. 500 m² ofis katı, ısı kaybı 35 kW, yıllık 1.800 eşdeğer çalışma saati. Klasik kazan (yüzde 85 verim) için yılda 74.160 kWh doğalgaz enerjisi gerekir. Yoğuşmalı kazan (yüzde 106 verim) için 59.400 kWh. Fark 14.760 kWh/yıldır. Doğalgazın alt ısıl değeri yaklaşık 10,55 kWh/m³ olduğunda bu fark yaklaşık 1.400 m³/yıl tasarruf anlamına gelir. Bina ölçeği büyüdükçe bu rakam doğrusal artar.

Yoğuşmalı kazan gidiş suyu sıcaklığı kaç olmalı sorusu, verimi doğrudan belirler. Dönüş suyu sıcaklığı çiy noktasının altında kaldığı sürece yoğuşma devam eder; üzerine çıktığında yoğuşma durur ve kazan verimde geri adım atar.

• Gidiş 40 °C / dönüş 30 °C — Tam yoğuşma bölgesi. Verim yüzde 107-109. Kondenz suyu üretimi en yüksek: saatte 1-3 litre (kapasiteye bağlı). Yoğuşmalı kazan yerden ısıtma sistemlerinde bu bölgede çalışır ve maksimum tasarruf sağlar.
• Gidiş 55 °C / dönüş 45 °C — Kısmi yoğuşma bölgesi. Verim yüzde 100-104. Alçak sıcaklıklı panel radyatörler bu bölgede çalışır. Klasik kazana göre hâlâ yüzde 15-18 tasarruf.
• Gidiş 70 °C / dönüş 60 °C — Yoğuşma marjinal. Verim yüzde 92-97. Eski yüksek sıcaklıklı döküm radyatör tesisatları bu koşulda çalışır. Yoğuşmalı kazan kurulabilir ama tasarruf potansiyeli sınırlıdır.
• Gidiş 80 °C üzeri — Yoğuşma yok. Konvansiyonel verimle çalışır. Endüstriyel yüksek sıcaklık uygulaması gerekiyorsa standart seri kazan tercih edilmelidir.

Pratik kural: yoğuşmalı kazan tasarımcısı gidiş sıcaklığını mümkün olduğu kadar düşük tutar. TS EN 12831 ısı kaybı hesabına göre boyutlandırılmış tesisat, -15 °C dış hava tasarım sıcaklığında bile çoğunlukla 65-70 °C gidiş ile idare eder. İstanbul ve Kadıköy'de sahadaki gerçek koşullara bakıldığında mevsimin büyük bölümünde dış hava 5-12 °C civarındadır; bu koşulda hava kompanzasyonlu kazan otomatik olarak 45-55 °C gidişle çalışarak yıllık ortalama verimi yüksek tutar. Bu, klasik kazan ile yoğuşmalı kazan farkının sahada en net hissedildiği aralıktır.

ECA yoğuşmalı kazan serisi, Pomeka portföyünde yer alan A sınıfı enerji etiketli duvar tipi modellerden oluşur. ECA A sınıfı enerji yoğuşmalı kazan ailesi, ECA 50 kW Duvar Tipi Yoğuşmalı Kazan, ECA 65 kW, ECA 100 kW Duvar Tipi Yoğuşmalı Kazan, ECA 125 kW ve ECA 150 kW Duvar Tipi Yoğuşmalı Kazan basamaklarıyla beş kapasiteyi kapsar. Bu aralık, tek daireli kombi ölçeğinden apartman ortak kazanı ölçeğine uzanan uygulamaları tek seri ile karşılar. (Detay: https://www.pomeka.com/eca-yogusmali-kazanlar)

Tüm ECA ECAKZN yoğuşmalı kazan modelleri duvar tipi tasarıma sahiptir; bu da kazan dairesi taban alanını optimize eder, servis erişimini kolaylaştırır ve birden fazla üniteyle kaskad bağlantı için boşluk tasarrufu sağlar. A sınıfı enerji etiketi, TS EN 15502-1 kapsamında asgari yüzde 92 nominal verim (Hi baz) ve kısmi yük koşullarında daha yüksek sezonluk verim (SCOP) anlamına gelir. Kazan sistemleri ve aksesuarları için ayrıca inceleyebilirsiniz. (Detay: https://www.pomeka.com/kazan-sistemleri)

Kapasite seçiminde ısı yükü hesabı (TS EN 12831-1) zorunludur. ECA 50 kW model yaklaşık 600-700 m² brüt alana karşılık gelir (bölge ve yalıtım sınıfına göre değişir). ECA 100 kW yaklaşık 1.200-1.400 m², ECA 150 kW model ise 1.800-2.200 m² binayı tek üniteyle beslemeye yeterlidir. Daha büyük binalarda iki veya üç ünite kaskad bağlanarak hem kapasite hem de kısmi yük verimi optimize edilir. Kaskad bağlantıda her kazan birbirinden bağımsız çalışabilir; ısı talebi düşük olduğunda yalnızca bir ünite devredeyken diğerleri bekleme modunda kalır ve sistem genelinin yoğuşmalı kazan verim değeri optimum seviyede tutulur. (Detay: Kaskad Kazan Sistemi Nedir? Büyük Binalarda Neden Birden Fazla Kazan Kullanılır?)

Yoğuşmalı kazan seçimi nasıl yapılır sorusunun doğru cevabı hesapla başlar, sezgiselle değil. Boyutlandırma hatası iki yönde zarar verir: yetersiz kapasite ısıtma açığı, fazla kapasite ise verimsiz kısa çalışma döngüleri (short-cycling) yaratır.

TS EN 12831-1 standardı, odanın hacmi, iç-dış tasarım sıcaklığı farkı, dış duvar ve çatı iletim katsayısı (U değeri), cam alanı, hava sızdırmazlık sınıfı ve havalandırma ısı kaybından sistematik hesaplama yapar. Türkiye'de birinci iklim bölgesinde (İstanbul) tasarım dış hava sıcaklığı -3 ile -6 °C arasındadır; ikinci bölgede (İç Anadolu) -12 ile -18 °C'ye çıkar.

Hızlı saha tahmini (kesin hesabın yerini tutmaz; mühendis onayı şartıyla): iyi yalıtımlı modern yapıda 60-80 W/m², orta yalıtımlıda 80-110 W/m², yalıtımsız eski binada 110-150 W/m² spesifik ısı yükü kullanılır. Hesaplanan toplam ısı yüküne yüzde 10-15 emniyet payı eklendikten sonra ticari seriden en yakın üst kapasite seçilir. 1.000 m² yalıtımsız yapı için 150 kW kazan doğru basamakta kalırken, aynı alan yalıtımlıysa 80 kW yeterlidir. Bu iki kazan arasındaki kapasite farkı, kısa döngü sıklığını ve dolayısıyla verimliliği doğrudan etkiler. (Detay: Kazan Kapasitesi Nasıl Hesaplanır? 100, 500 ve 1.000 m² İçin Kaç kW Gerekir?)

Yoğuşmalı kazan hangi binalara uygundur sorusunun kısa cevabı: hemen her bina tipine uygundur; ancak verimin tasarım sıcaklığına bağlı olarak değiştiği bilinmelidir. Dört önemli durum.

• Yoğuşmalı kazan yerden ısıtma sistemi — Gidiş 35-45 °C, dönüş 28-35 °C. Kazan yıl boyunca tam yoğuşma bölgesinde çalışır. Enerji tasarrufu yüzde 20-25'e ulaşabilir. En yüksek verim bu kombinasyondan çıkar. (Detay: Yerden Isıtma Sistemi Nasıl Çalışır? Kollektör, Pompa ve Termostat Seçimi)
• Alçak sıcaklıklı panel radyatörlü bina — Gidiş 50-60 °C. Kısmi yoğuşma sağlanır; yüzde 12-18 tasarruf gerçekçidir. Yeni binaların büyük çoğunluğu bu kategoridedir.
• Eski bina, yüksek sıcaklıklı döküm radyatör — Gidiş 70-80 °C. Yoğuşma sınırlıdır; yüzde 8-12 tasarruf beklenir. Klasik kazana göre hâlâ iyidir; yoğuşmalı kazan eski tesisata takılır mı sorusunun cevabı evettir.
• Fan coil sistemi, ısıtma modu — Gidiş 45-55 °C. Yoğuşmalı kazan tam uyumludur. Fan coil hava sirkülasyonu yaptığından ısınma hızı hızlıdır; kısa döngüler asgari tutulmalıdır. (Detay: Fan Coil Nedir? 2 Borulu ve 4 Borulu Fan Coil Sistemleri Arasındaki Farklar)

Yoğuşmalı kazan uygun olmayan tek gerçek senaryo, endüstriyel süreçler için 90 °C üzeri sabit sıcaklık gerektiren uygulamalardır. Konut ve ticari binalarda teknolojiyi dışlayan bir gerekçe neredeyse kalmamıştır.

Yoğuşmalı kazan eski tesisata takılır mı sorusu, pratik bir teknik değerlendirme gerektirir. Cevap evettir; ancak üç ön koşul vardır ve bunlardan biri bile karşılanmazsa kurulum sorunlu olur.

Birinci ön koşul: baca dönüşümü. Mevcut doğal çekişli (B tipi) baca, yoğuşmalı kazan için kapalı (C tipi) sisteme dönüştürülmelidir. Eski baca kanalının içine PPS liner (astar boru) çekilebilir; veya dış cepheye konsantrik baca çıkışı açılabilir. Bu müdahale binanın statik yapısına ve kat mülkiyetine bağlı olarak ek izin gerektirebilir.

İkinci ön koşul: kondenz tahliyesi. Kazan dairesinde veya tesisat güzergahında kondenz suyu için tahliye noktası oluşturulmalı ve nötralizasyon kartuşu eklenmelidir. Bodrum kat kazan dairelerinde genellikle bu bağlantı mevcut değildir ve özel döşeme gerekir.

Üçüncü ön koşul: su kalitesi. Eski tesisatlarda birikim halindeki demir oksit çamuru ve kalsiyum tortusu yoğuşmalı kazan eşanjörünü tehdit eder. Manyetik çamur separatörü ve doldurma suyu filtresi eklenmeden kurulum yapılmamalıdır. Bu üç ön koşul karşılandığında yoğuşmalı kazan eski tesisata başarıyla entegre edilebilir. (Detay: Kalorifer Tesisatı Nasıl Temizlenir? Tesisat Temizliği Gerçekten İşe Yarıyor mu?)

Yoğuşmalı kazan kondenz suyu nedir sorusu hem kimyasal hem pratik bir yanıt gerektirir. Kondenz suyu, baca gazı içindeki su buharının yoğuşmasıyla oluşan asidik sıvıdır. Doğalgaz yakıtlı kazanlarda pH 3,5-5,0 arasındadır; LPG'li modellerde biraz farklılaşabilir. Organik asitler (formik, asetik asit) ve az miktarda kükürt bileşikleri içerir.

Üretim miktarı kapasiteye ve çalışma koşuluna bağlıdır. ECA 50 kW kazan tam yoğuşmada saatte 1-2 litre, ECA 100 kW kazan saatte 2-4 litre, ECA 150 kW kazan ise saatte 4-6 litre kondenz üretebilir. Yoğuşma bölgesinin dışında çalışıldığında üretim düşer veya durur.

Kalsit dolgu içeren nötralizasyon kartuşu pH'ı 6,5-8,0 aralığına çeker ve sonra kanalizasyona deşarj uygundur. Kartuş ömrü kazan kapasitesi ve yerel su kalitesine bağlı olarak 1-3 yıl arasında değişir. Kondenz borusu daima eğimli döşenmeli; donmaya karşı korunmalıdır. Özellikle dış duvara yakın geçimlerde -5 °C altı donma riski kondenz hattını tıkayabilir ve arıza koduna neden olur.

Yoğuşmalı kazan bakım programı, klasik kazanın bir adım ötesine geçer. Yılda bir yetkili servis bakımı her iki teknoloji için de geçerlidir; ancak yoğuşmalı kazanda ek kontroller zorunludur.

• Yanma analizi — CO ve CO2 oranları, baca gazı sıcaklığı ölçümü. Baca gazı 70 °C'nin üzerinde çıkıyorsa eşanjörde kireç birikimi ya da kondenzasyon azalması sinyalidir.
• Kondenz nötralizasyon kartuşu — Yılda bir pH testi; kartuş tükendiyse değişim (tipik ömür 1-3 sezon).
• İnhibitör konsantrasyon ölçümü — Refraktometre veya test şeridi ile. Tükenince eşanjör korozyona açık kalır; kritik kalemdir.
• Manyetik separatör temizliği — Yılda bir. Mıknatısa yapışan demir oksit partikülleri alınır; sistem suyu temiz tutulur. (Detay: Separatör Nedir? Hava Ayırıcı, Tortu Ayırıcı ve Hidrolik Separatör Arasındaki Farklar)
• Eşanjör asit yıkama — Her 3-5 yılda bir veya verimde belirgin düşme halinde. Sitrik asit veya fosforik asit bazlı preparatlarla yapılır.

Bu bakım kalemlerinin ihmal edilmesi, özellikle yoğuşmalı kazanın temel avantajını oluşturan eşanjörde geri dönüşü zor hasara yol açar. Bakım kaydı tutmak ve yıllık servis sözleşmesi yapmak operasyonel açıdan en verimli yaklaşımdır. Yetkili servis, bakım sırasında ayrıca gaz bağlantılarının sızdırmazlığını, elektrik kablolarının durumunu ve güvenlik elemanlarının (aşırı sıcaklık sınırlayıcı, basınç sınırlayıcı, akış şalteri) çalışmasını test eder. Bu testler garanti ve sigorta belgeleri açısından da kritiktir; yetkisiz servis müdahalesi pek çok üreticinin garanti koşulunu geçersiz kılmaktadır.

Hava kompanzasyonu, kazanın gidiş suyu sıcaklığını dış hava sıcaklığına bağlı olarak otomatik ayarladığı bir kontrol yöntemidir. Dış hava ısındıkça gidiş düşer; soğudukça yükselir. Bu yöntem kazanın gerçek ihtiyaca göre çalışmasını sağlar ve kısmi yük koşullarında yoğuşma bölgesinin daha uzun süre korunmasına imkân tanır.

Modülasyonlu yakıcı (burner), hava kompanzasyonun tamamlayıcısıdır. Klasik kazan tam güç veya kapalı konumda çalışır; modülasyonlu yoğuşmalı kazan minimum yüzde 15-20'den maksimum yüzde 100'e kadar sürekli ayarlanır. Bu özellik, geniş dış hava aralığında verimi sabit tutar, kısa döngüleri azaltır ve kazan ömrünü uzatır. Oda termostatı tek başına bu dengeyi sağlayamaz; dış hava sensörü ile birlikte çalışması standart mühendislik uygulamasıdır. (Detay: Oda Termostatı Nereye Konulmalı? Yanlış Konumlandırmanın Isınmaya Etkisi)

Yoğuşmalı kazanlar, özellikle alüminyum veya paslanmaz çelik eşanjör içerenler, su kalitesine klasik dökme demir kazanlardan çok daha duyarlıdır. İstanbul ve Marmara bölgesinde şebeke suyu sertliği genellikle 15-25 °dH arasındadır; bu, yoğuşmalı kazan eşanjörü için kritik üst sınırın üzerindedir.

Sert su kireç taşı birikimini hızlandırır. Eşanjör iç yüzeyinde 1 mm kireç tabakası ısı iletimini yaklaşık yüzde 15-20 azaltır; bu hem verimde hem kazan ömründe kayıp demektir. Çözüm: sistem ilk doldurmada hazır tesisat kimyasalı eklenmesi, yıllık bakımda inhibitör konsantrasyon ölçümü, gerektiğinde ekleme yapılması. Doldurma suyu yumuşatma filtresi veya manyetik çamur separatörü, uzun vadeli eşanjör korumasının temel ekipmanlarıdır.

Yoğuşmalı kazan hem doğalgaz hem LPG ile çalışabilir; ancak iki yakıtın kimyasal yapısı kondenzasyon davranışını etkiler.

• Doğalgaz (metan, CH4) — Yanma sonucu oluşan su buharı miktarı yüksektir. Çiy noktası yaklaşık 57 °C. Kondenz suyu üretimi daha fazla. Yoğuşmalı kazan doğalgazda maksimum verim farkını yakalar.
• LPG (propan-bütan karışımı) — CO2 oranı daha yüksek, su buharı oranı daha düşük. Çiy noktası yaklaşık 48 °C. Yoğuşma için gidiş sıcaklığı daha düşük tutulmalıdır. Tasarruf potansiyeli doğalgaza göre yaklaşık yüzde 20-30 daha azdır.
• Konversiyon — Fabrika çıkışı doğalgaz olarak ayarlı kazan, LPG'ye dönüştürülürken yetkili servis tarafından enjektör ve gaz valfi değişimi yapılmalıdır. Kullanıcının kendisi bu dönüşümü yapmamalıdır.

Doğalgaz şebekesi bulunmayan bölgelerde LPG ile çalışan yoğuşmalı kazan, konvansiyonel LPG kazanına kıyasla yüzde 10-15 daha az yakıt tüketir. LPG fiyatı doğalgaza göre belirgin yüksek olduğunda geri ödeme süresi kısalır. Her iki yakıt seçeneğinde de yoğuşmalı kazan verim avantajı mevcuttur; bu nedenle yeni alınacak her kazanda teknoloji seçiminin sıfırdan değerlendirilmesi önerilir.

Yoğuşmalı kazan, ısıtma devresinin merkezinde yer alan bir ısı üreticisidir; ancak veriminin tam anlamıyla ortaya çıkabilmesi için çevresindeki ekipmanların doğru seçilmesi ve konumlandırılması gerekir. Kazan dairesi tasarımında kazanın hemen çıkışına yerleştirilen bir hidrolik denge kabı veya şant borusu, farklı devrelerin (ısıtma, sıcak kullanım suyu, zon devreleri) birbirinden bağımsız çalışmasını sağlar. Bu tasarım hem pompanın doğru çalışmasına hem kazanın kısa döngüye girmemesine katkı sağlar. (Detay: Kazan Dairesi Nasıl Tasarlanır? Temel Ekipmanlar ve Çalışma Prensibi)

Kazan dairesi tasarımında yoğuşmalı kazana özel bir dikkat noktası vardır: kondenz drenaj noktası, kazanın alt çıkışına yakın ve eğimli bir boru hattıyla nötralizasyon kartuşuna bağlanmalıdır. Kazan yerleştirilmeden önce tesisat müteahhidinin bu hattı zemin altından veya duvara gömülü şekilde döşemesi, sonradan yapılacak değişiklikleri önler. Aynı şekilde baca çıkış bağlantı noktası kazan üst kısmında ya da arkasındadır; baca borusu üretici önerisine göre maksimum uzunluk ve dirsek sayısını aşmamalıdır.

Kaskad bağlantı, iki veya daha fazla kazanın paralel çalıştığı düzenektir. Büyük binalarda tek büyük kazan yerine birden fazla orta kapasiteli yoğuşmalı kazan kullanmak iki avantaj sağlar: birincisi, kısmi ısı yükünde tek kazan çalışarak yüzde 100 kapasitesiyle değil, optimum yük noktasında çalışır; verim artar. İkincisi, bakım veya arıza sırasında bir ünite devre dışı kalsa bile ısıtma tamamen kesilmez. (Detay: Kaskad Kazan Sistemi Nedir? Büyük Binalarda Neden Birden Fazla Kazan Kullanılır?)

ECA yoğuşmalı kazan serisi kaskad bağlantıya uygun tasarıma sahiptir. İki adet ECA 100 kW kazan, tek adet 200 kW büyük kazana göre kısmi yük senaryolarında genellikle yüzde 3-5 daha yüksek sezonluk verim sunar. Bu fark büyük binalarda yıllık ciddi miktarda yakıt tasarrufu demektir.

Yoğuşmalı kazanın verimi, zon kontrol sistemiyle birlikte kullanıldığında daha da belirginleşir. Zon kontrol sistemi, binanın farklı alanlarının (oturma odası, yatak odası, ofis katları) bağımsız sıcaklık kontrolüne imkân tanır; her bölgede ısı talebi bağımsız olarak ayarlanır. Bu sayede tüm bina aynı anda tam kapasitede ısıtılmak zorunda kalmaz; kazan sürekli kısmi yükte çalışır ve yoğuşma bölgesinde daha uzun süre kalır. (Detay: Zon Kontrol Sistemi Nedir? Her Odanın Sıcaklığı Ayrı Ayrı Nasıl Kontrol Edilir?)

Motorlu küresel vanalar veya elektromekanik aktüatörler, zon kontrolünü kazanın kontrol sistemine bağlar. Talep olmayan bölgelerin vanası kapanır; kazan yalnızca aktif bölgeyi ısıtır. Bu düzenleme, modern yoğuşmalı kazanlarda programlama ve akıllı kontrol panosuyla birleştiğinde, sezonluk enerji tüketimini tek zonlu klasik sisteme göre yüzde 10-15 daha düşürebilir. Doğru zon kontrolü aynı zamanda konfor kalitesini artırır ve her odanın istenen sıcaklıkta tutulmasını sağlar. Böylece yoğuşmalı kazan verim potansiyeli hem sistem seviyesinde hem oda seviyesinde tam olarak kullanılmış olur.

Yoğuşmalı kazan yalnızca ısıtma değil, boyler aracılığıyla sıcak kullanım suyu (SKS) üretiminde de kullanılır. Boyler ve yoğuşmalı kazan entegrasyonunda dikkat edilmesi gereken nokta, SKS üretimi sırasında gidiş sıcaklığının geçici olarak 60-65 °C'ye yükselmesidir; bu dönemde kazan yoğuşma bölgesinin dışına çıkar. Tasarım açısından SKS boyleri ısıtma devresiyle paralel bağlanır; akıllı kontrol önce SKS talebini, ardından ısıtma talebini karşılar.

TS EN 1717 standardı gereği içme suyu devresinin ısıtma devresine direkt bağlanması yasaktır; boyler içindeki serpantin yoluyla ısı aktarımı zorunludur. Legionella (lejyonella) önleme protokolü gereği boyler suyu haftada bir kez 60 °C'ye çıkarılmalıdır; bu döngü yoğuşmalı kazanın otomasyonuna programlanabilir. (Detay: Boylerde Lejyonella Riski Nedir? Sıcak Su Kaç Derecede Tutulmalı?)

Yoğuşmalı kazan, kapalı devre ısıtma sisteminin bir parçasıdır. Üç temel güvenlik ekipmanı her kurulumda yer almalıdır: genleşme tankı, emniyet ventili ve çekvalfli doldurma vanası.

Genleşme tankı: suyun ısınmasıyla artan hacmi devrenin basıncını patlatmadan karşılar. Hesap adımları şöyle sıralanır: sistem su hacmi belirlenir, maksimum ve minimum çalışma basıncı tanımlanır, membran ön basıncı ayarlanır. Kaba kural olarak sistem su hacminin yüzde 10'u civarındaki tank hacmiyle başlanır; kesin hesap TS EN 12828'e göre mühendis tarafından yapılmalıdır. (Detay: Genleşme Tankı Hesabı)

Emniyet ventili genellikle 3 bar ayarında, kazan yakınına monte edilir. Ventil tahliye borusu görünür bir noktaya yönlendirilmeli ve asla kapatılmamalıdır. (Detay: Emniyet Ventili Nedir? 3 Bar, 6 Bar ve 10 Bar Emniyet Ventili Nerede Kullanılır?)

Isı pompası ile yoğuşmalı kazan karşılaştırması sıklıkla sorulan bir sorudur ve cevap bağlama göre değişir.

• Doğalgaz şebekesi olan bina — Yoğuşmalı kazan ilk maliyet ve kurulum açısından avantajlıdır. Yüzde 106-109 verim ile yüksek enerji verimliliği sunar.
• Doğalgaz şebekesi olmayan bölge — Isı pompası (COP 3-4,5) elektriği LPG'ye göre daha verimli dönüştürür; toplam maliyet analizi yapılmalıdır.
• Yeni bina, yerden ısıtma — Isı pompası ile yoğuşmalı kazan her ikisi de uyumludur. Elektrik/gaz fiyat paritesi tercih belirleyicisidir.
• Eski bina, yüksek sıcaklık gereksinimi — Yoğuşmalı kazan daha kolay entegre edilir. Isı pompası eski tesisatta daha kapsamlı dönüşüm ister.
• Hibrit sistem — İkisi birbirini dışlamaz. Isı pompası taban yükü karşılar, yoğuşmalı kazan pik yüklerde devreye girer. (Detay: Isı Pompası mı Kombi mi? Doğalgaz ve Elektrik Maliyetleriyle Karşılaştırma)

Yoğuşmalı kazan verim değeri iki farklı kavramla ifade edilir ve bunların karıştırılması yanıltıcı karşılaştırmalara yol açar. Anlık (nominal) verim, kazanın tam kapasitede çalışırken ulaştığı verim değeridir; TS EN 15502-1 koşullarında ölçülür. Sezonluk (sezonsal) verim ise kazanın gerçek kullanım koşullarında, kısmi yükler dahil, tüm ısıtma sezonu boyunca ortalama verimi ifade eder. Bu değer nominal verimden genellikle birkaç puan daha yüksektir; çünkü yoğuşmalı kazan kısmi yükte de yoğuşmaya devam eder ve açma-kapama kayıpları azalır.

Yoğuşmalı kazan verim değerlerine etki eden başlıca dört faktör şöyle sıralanabilir. Birincisi gidiş ve dönüş suyu sıcaklığıdır; dönüş suyu ne kadar soğuksa o kadar fazla kondenz oluşur ve verim artar. İkincisi kısmi yük oranıdır; modern modülasyonlu kazanlar yüzde 20-30 yük oranında bile yüksek verimde çalışır. Üçüncüsü baca yalıtımı ve kazan yerleşimidir; kazan ile baca arasındaki mesafede ısı kayıpları azaltılmalıdır. Dördüncüsü ise bakım durumudur: kirli eşanjör, tıkalı kondenz hattı veya düşük inhibitör konsantrasyonu yoğuşmalı kazan verimini anlık olarak yüzde 5-10 düşürebilir.

Pratik bir karşılaştırma: aynı bina için sezonluk verimi yüzde 85 olan klasik kazan ile yüzde 106 olan yoğuşmalı kazanı kıyasladığımızda, verim farkı yüzde 24,7'dir. Bu fark, yılda yaklaşık 1.800 saatlik çalışmada 100 kW kapasiteli bir sistemde yaklaşık 15.000-18.000 kWh tasarruf sağlar. İstanbul bölgesinde Kadıköy gibi yoğun kentsel alanda bu miktar, binanın tüm ısıtma sezonunu anlamlı biçimde ucuzlatır.

Yoğuşmalı kazan baca tipi seçimi, kurulumun en kritik teknik kararlarından biridir. Tüm yoğuşmalı kazanlar kapalı yanma odasına sahiptir ve hem yanma havasını dışarıdan çeken hem baca gazını dışarı atan kapalı baca sistemi (C tipi) gerektirir. B tipi doğal çekişli baca ile çalışamazlar; çünkü düşük baca gazı sıcaklığı (40-60 °C) doğal çekişi sağlamaz ve kondenz suyu baca içinde oluşarak yapıyı tahrip eder.

Yoğuşmalı kazan baca tipi uygulamada üç farklı konfigürasyondan biri ile gerçekleştirilir. Birincisi, konsantrik boru sistemidir: iç boru baca gazını dışarı taşır, dış boru yanma havasını içeri alır; dış cepheden veya çatıdan çift boruyla çıkılır. İkincisi, mevcut eski baca kanalının içine PPS veya PP liner boru çekilmesidir; bu yöntem kazan dairesi değişikliği olmadan eski binaya uygulanabilir. Üçüncüsü, yatay veya dikey ayrı boru düzeneğidir; büyük binalarda kaskad kurulumlar bu şekilde tasarlanır.

Yoğuşmalı kazan baca borusu malzemesi olarak PP veya PPS tercih edilir çünkü bu malzemeler hem asidik kondenze hem de 90-110 °C'ye kadar sıcaklığa dayanır. Paslanmaz çelik (316L) alternatif olmakla birlikte maliyet açısından daha yüksektir. Baca borusu bağlantı noktaları condensate sızıntısına karşı sızdırmaz conta ile mühürlenmeli; eğim kondenz akışını sağlayacak şekilde, yani baca borusu ufak bir eğimle kazana doğru aşağıya döşenecek biçimde ayarlanmalıdır. Baca güzergahında her 90 derece dirsek, baca uzunluğunu üretici tablolarına göre azaltır; toplam dirsek ve uzunluk sınırı aşılmamalıdır. Baca çıkışında yeterli yükseklik ve çevredeki açıklıklardan minimum mesafe, bina yönetmeliği gereksinimlerini karşılamalıdır.

Modern yoğuşmalı kazanlar çoğunlukla dijital ekran veya bağlantı modülü aracılığıyla anlık tüketim verisi sunar. Kazan çalışma saati, yakıt tüketim tahmini ve hata geçmişi takip edilebilir. Bu veriler bakım planlaması ve verim optimizasyonu için değerlidir: örneğin yıllık çalışma saati 2.400'ü geçiyorsa binanın ısı kaybı hesabı yeniden gözden geçirilmeli ya da yalıtım iyileştirilmelidir.

Bina otomasyonu (BMS) entegrasyonu olan büyük tesislerde yoğuşmalı kazan Modbus veya BACnet protokolü üzerinden izlenebilir; anlık verim, baca gazı sıcaklığı ve kondenz üretimi uzaktan takip edilir. Bu düzey otomasyon, özellikle çok katlı ticari binalarda yüzde 5-8 ek enerji tasarrufu sağlayabilir. Uzaktan izleme ile kış aylarında acil arıza uyarısı alınması, bina yöneticisinin hafta sonu veya gece saatlerinde müdahale etme süresini kısaltır; bu, özellikle uzun binalarda su hasarı riskini azaltır. Kontrol ve otomasyon ekipmanları için ilgili ürün sayfasını inceleyebilirsiniz. (Detay: HVAC Otomasyonu Nedir? Bina Isıtma ve Soğutma Sistemleri Nasıl Akıllandırılır?)

2026 itibarıyla Türkiye enerji verimliliği mevzuatında A sınıfı altı ısıtma ekipmanı yeni binalarda giderek kısıtlanmaktadır. Bina enerji kimlik belgesi (BEP) hesabında A sınıfı yoğuşmalı kazan kullanımı, binanın enerji performans puanını doğrudan iyileştirir ve daha yüksek enerji sınıfı elde etmesine katkı sağlar. Enerji kimlik belgesi yetersizliği mülk değerini olumsuz etkileyen bir faktör haline gelmiştir; bu nedenle yoğuşmalı kazan seçimi hem teknik hem mülk değeri açısından anlam taşımaktadır.

TS EN 15502-1, TS EN 12828 ve TS EN 12831 standartları yoğuşmalı kazan seçim, kurulum ve hesap süreçlerini düzenleyen temel belgelerdir. Bu standartlara aykırı kurulum sigorta geçerliliğini ve garanti kapsamını etkileyebilir. Yoğuşmalı kazan seçimi yapılırken üretici belgeleri incelenmeli; enerji etiketi, CE işareti ve servis ağı değerlendirmeye katılmalıdır. Doğru marka ve model seçimi için yoğuşmalı kazan markaları karşılaştırması rehberimize de başvurabilirsiniz. (Detay: Buderus mu Viessmann mı ECA mı? Yoğuşmalı Kazan Markaları Karşılaştırması)
