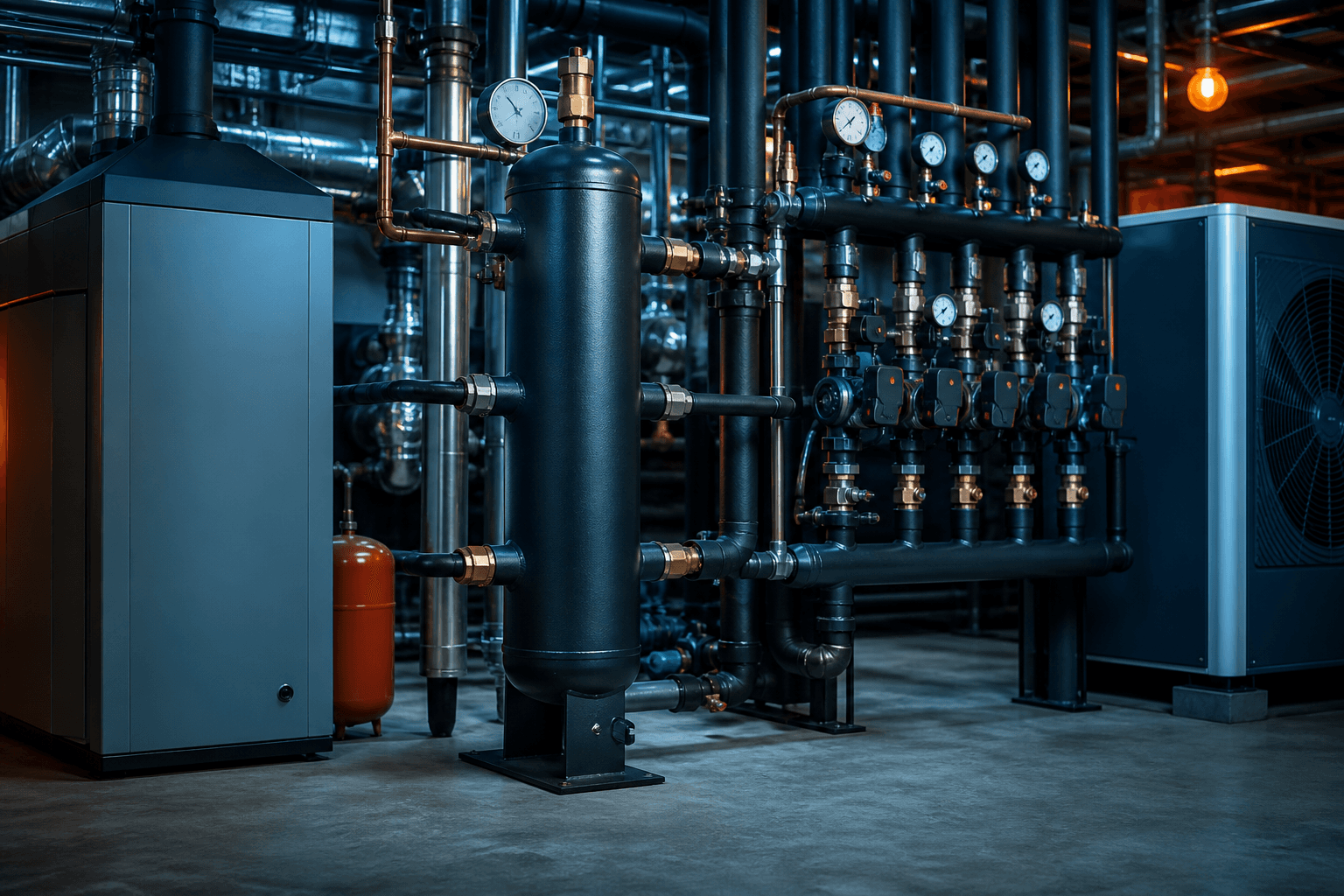

Hidrolik Denge Kabı Nedir? Kazan ve Isı Pompası Sistemlerinde Neden Kullanılır?

Hidrolik denge kabı, birincil pompa ile ikincil pompalar arasına yerleştirilen ve iki tarafı düşük hızlı bir su hacmiyle birbirine bağlayan düşey bir borudur. İngilizcede low-loss header, Türkçede dengeleme kabı ya da hidrolik ayırıcı olarak da anılır. Temel görevi, birincil devrenin debisini ikincil devrelerin debisinden bağımsız kılmaktır; bir tarafta debi değişse bile diğer taraf bundan etkilenmez.

Çalışma mantığı basit bir gözleme dayanır. Kabın içinde su hızı çok düşüktür; tipik olarak 0,1-0,2 m/s mertebesinde tutulur. Bu düşük hız sayesinde kabın iki ucu arasındaki basınç kaybı neredeyse sıfırdır. Basınç kaybı ihmal edilebilir olunca, birincil pompanın bastığı su ile ikincil pompaların çektiği su arasındaki fark, kabın içinde bir su köprüsü üzerinden akar. Yani fazla su ya da eksik su, kabın içindeki dikey akışla dengelenir.

Üç çalışma durumu vardır. Birincisi, birincil debi ikincil debiye eşitse kabın içinde dikey akış olmaz; su doğrudan üstten üste, alttan alta geçer. İkincisi, birincil debi ikincil debiden büyükse (kazan pompası ikincil pompalardan fazla basıyorsa) fazla su kabın içinde yukarıdan aşağıya iner ve bir kısmı kazana geri döner; bu, kazan dönüş sıcaklığını yükseltir. Üçüncüsü, ikincil debi birincil debiden büyükse eksik su kabın içinde aşağıdan yukarıya çıkar ve dönüş suyunun bir kısmı gidişe karışır; bu, ikincil gidiş sıcaklığını düşürür.

Bu üç durumun tamamı otomatik ve mekanik olarak, hiçbir vana ya da kumanda gerektirmeden gerçekleşir. Kabın tek yaptığı, iki devrenin pompalarını birbirinden görünmez kılmaktır. Bir ısı üreticisi ve buna bağlı birden çok devre bulunan her sistemde bu ayırma, hem üreticiyi korur hem de devrelerin dengeli beslenmesini sağlar. Isıtma sistemi bileşenleri ve dengeleme çözümleri için ürün grubumuzu inceleyebilirsiniz. (Detay: Isıtma)

Hidrolik ayırma, iki pompanın aynı su hacmini paylaşmasına rağmen birbirinin çalışma noktasını değiştirememesi durumudur. Denge kabı bunu, iki devre arasına basınç kaybı ihmal edilebilir bir tampon hacim koyarak yapar. Birincil pompa yalnızca kazan ile kap arasındaki kısa hattı yener; ikincil pompalar yalnızca kap ile kendi devreleri arasındaki hattı yener. İki pompanın basma yükseklikleri artık birbirine eklenmez ya da birbirinden çıkmaz.

Kap olmadan ne olur, sayısal bir örnekle görülür. Denge kabı bulunmayan bir kolonda kazan pompası 6 mSS basıyor, yerden ısıtma pompası da aynı kolektöre bağlı ve 4 mSS basıyor olsun. İki pompa aynı hidrolik ağda seri ve paralel yollarla birbirine karışır; kazan pompası çalışınca yerden ısıtma devresinin çalışma noktası kayar, yerden ısıtma pompası çalışınca kazan tarafındaki debi oynar. Sonuç, hiçbir devrenin tasarım debisini tutturamamasıdır.

Denge kabı araya girdiğinde tablo değişir. Kazan pompası artık yalnızca kazan-kap arası birincil devreyi görür; diyelim ki bu devrenin toplam kaybı 1,5 mSS'dir ve pompa buna göre seçilir. Yerden ısıtma pompası yalnızca kap-kolektör arası ikincil devreyi görür; onun kaybı da 3,5 mSS'dir. İki pompa birbirinden habersiz çalışır. Bir devrenin vanası kısıldığında ya da bir pompa durduğunda diğer devre etkilenmez. Devre dengeleme ve balans mantığında, örneğin Danfoss balans vanası gibi elemanlar bu ayrımı tamamlar; ayrıntı için ilgili rehberimize bakabilirsiniz. (Detay: Danfoss Balans Vanası Nedir? Isıtma ve Soğutma Sistemlerinde Neden Kullanılır?)

Ayırmanın pratik faydası dört başlıkta toplanır. Birincisi, her devre kendi pompasıyla kendi debisini alır ve devreler birbirini boğmaz. İkincisi, birincil pompa sabit debili seçilebildiği için kazan ya da ısı pompası her zaman minimum debisini görür. Üçüncüsü, ikincil pompalar değişken devirli seçilip enerji tasarrufu sağlanabilir. Dördüncüsü, sistem devreye alma sırasında balanslaması kolaylaşır; her devre bağımsız ayarlanır.

Denge kabındaki debi dengelemesi, kabın içindeki dikey su hareketinin gidiş ve dönüş sıcaklıklarını birbirine karıştırmasıyla oluşur. Birincil ve ikincil debi eşit olmadığında kabın içinde bir karışım gerçekleşir ve bu karışım, ikincil tarafa giden suyun sıcaklığını değiştirir. Bu mekanizmayı anlamak, kabı doğru boyutlandırmanın ve doğru bağlamanın temelidir.

İkincil debi birincil debiden büyükse ne olur, adım adım görelim. Diyelim kazan pompası 2,0 m³/h basıyor, ikincil devreler toplam 3,0 m³/h çekiyor. Aradaki 1,0 m³/h eksik su, kabın içinde aşağıdaki dönüş bölgesinden yukarıya çıkar ve gidiş suyuna karışır. Kazan çıkışı 70 °C, ikincil dönüş 50 °C ise, ikincil gidiş sıcaklığı iki debinin ağırlıklı ortalamasına iner: (2,0 çarpı 70 artı 1,0 çarpı 50) bölü 3,0 eşittir yaklaşık 63,3 °C. Yani ikincil taraf, kazan çıkışından 6,7 °C daha düşük su alır.

Bu karışım çoğu zaman istenmeyen bir yan etkidir; çünkü ikincil devre tasarım sıcaklığını alamaz. Bu yüzden temel kural şudur: birincil debi, ikincil devrelerin toplam anlık debisine eşit ya da ondan biraz büyük seçilir. Birincil debi büyük olduğunda karışım gidişte değil dönüşte gerçekleşir; ikincil tam sıcaklıkta beslenir, fazla su ise kazana geri döner ve dönüş sıcaklığını yükseltir.

Birincil debi ikincil debiden büyükse tablo tersine döner. Kazan pompası 3,0 m³/h basıyor, ikincil devreler 2,0 m³/h çekiyorsa, fazla 1,0 m³/h kabın içinde yukarıdan aşağıya iner ve doğrudan kazana geri döner. Bu durumda ikincil gidiş tam kazan sıcaklığında olur, ama kazan dönüşü yükselir. Yoğuşmalı kazanlarda bu istenmez; çünkü yoğuşmalı verim düşük dönüş sıcaklığı ister. Bu noktada denge kabının seçimi, kazan tipiyle birlikte düşünülmelidir.

Pratik hüküm nettir. Standart (yoğuşmasız) kazanlarda ve ısı pompalarında birincil debiyi ikincil toplam debiye eşit ya da yüzde 10-15 üzerinde tutmak doğru yaklaşımdır. Yoğuşmalı kazanlarda ise dönüş sıcaklığını düşük tutmak için birincil ve ikincil debiyi olabildiğince eşitlemek, hatta bazı üreticilerin önerdiği gibi denge kabı yerine düşük dirençli bir kolektör-şönt düzeni kullanmak tercih edilebilir. Kazan ve boyler tarafındaki eşanjör mantığı için ilgili rehberimize bakabilirsiniz. (Detay: Plakalı Eşanjör Nedir? Boyler ve Isıtma Sistemlerinde Nasıl Çalışır?)

Minimum debi garantisi, bir kazanın ısı eşanjörünün içinden geçmesi gereken en düşük su miktarının her koşulda sağlanmasıdır. Her kazan üreticisi, eşanjörün yerel kaynamaya ve termik şoka girmemesi için bir minimum debi değeri belirtir. Bu debi altına inildiğinde eşanjör yüzeyinde lokal buhar oluşur, gürültü ve termik gerilme başlar, uzun vadede eşanjör çatlar. Denge kabı, birincil devreyi ikincil devrelerden ayırarak bu minimum debiyi her zaman garanti eder.

Sorun, ikincil devrelerin termostatik vanalarla debilerini sürekli değiştirmesinden doğar. Radyatör devresindeki termostatik vanalar kapandıkça ikincil debi düşer; tüm vanalar kapanırsa ikincil debi neredeyse sıfıra iner. Denge kabı olmayan bir sistemde bu durumda kazandan geçen debi de düşer ve minimum debinin altına inebilir. Denge kabı varsa, ikincil debi sıfıra inse bile birincil pompa kap üzerinden dolaşmaya devam eder ve kazan minimum debisini korur.

Sayısal örnek durumu netleştirir. 24 kW bir yoğuşmalı kazanın üreticisi minimum debiyi 300 l/h, yani 0,3 m³/h olarak belirtiyor olsun. Radyatör devresi tam yükte 1,03 m³/h çekiyor. Bir bahar günü dış sıcaklık yükseldiğinde termostatik vanaların çoğu kısılıyor ve ikincil debi 0,2 m³/h'ye iniyor. Denge kabı olmayan sistemde kazan bu 0,2 m³/h ile çalışmaya zorlanır; minimum debinin altındadır ve tehlikelidir. Denge kabı olan sistemde ise birincil pompa 1,2 m³/h sabit basar; kazan her zaman 0,3 m³/h'nin çok üzerinde debi görür.

Denge kabının kazan tarafındaki ikinci faydası termik şoku önlemesidir. Soğuk bir ikincil dönüş suyu doğrudan sıcak eşanjöre çarptığında yüzeyde ani sıcaklık farkı oluşur ve bu, tekrarlı gerilmeyle mikro çatlaklara yol açar. Denge kabı, dönüş suyunu kabın içinde kısmen sıcak gidiş suyuyla karıştırarak kazana daha ılımlı bir dönüş sıcaklığı sunar; bu, özellikle döküm kazanlarda ömrü uzatır. Kazan ve boyler bileşenlerinin genel değerlendirmesi için boyler rehberimize bakabilirsiniz. (Detay: Boyler Nedir? Tek Serpantin, Çift Serpantin ve Elektrikli Boyler Arasındaki Farklar)

Minimum debinin sağlanamaması, sahada en sık gördüğümüz kazan arızası nedenlerinden biridir. Kadıköy'de bir apartmanın merkezi sisteminde, denge kabı olmadan üç ayrı devrenin (radyatör, yerden ısıtma, boyler) tek pompayla beslenmeye çalışıldığı bir tesisatta, boyler devresi devreye girdiğinde radyatör debisi düşüyor ve yoğuşmalı kazan sürekli minimum debi hatası veriyordu. Devreye bir DN 65 hidrolik denge kabı ve her devreye ayrı pompa eklenince hem hata bitti hem de devreler bağımsız ısınmaya başladı.

Isı pompası denge kabı, yani ısı pompası sistemlerinde kullanılan hidrolik denge kabı, kazan sistemlerine göre daha kritiktir; çünkü ısı pompasının minimum debi toleransı çok dardır ve defrost (donma-çözme) çevriminde ani bir su tamponuna ihtiyaç duyar. Bir ısı pompası, kompresörün ürettiği ısıyı ya da soğuğu su tarafına aktarmak için eşanjöründen kesintisiz ve yeterli debi geçmesini şart koşar; debi düştüğünde cihaz kendini korumak için ya kapanır ya da yüksek basınç hatası verir.

Isı pompasının minimum debisi, ısıl gücüne ve tasarım sıcaklık farkına bağlıdır. Örneğin 12 kW bir ısı pompası, 5 °C tasarım sıcaklık farkıyla çalıştığında Q eşittir 12 bölü (1,163 çarpı 5) eşittir yaklaşık 2,06 m³/h debi ister. Aynı cihaz düşük dış sıcaklıkta kısmi kapasitede çalışsa bile üretici, eşanjörünün donmaması için genellikle nominal debinin yüzde 40-50'sinin altına inilmemesini şart koşar. İkincil devrelerdeki termostatik vanalar kapandığında bu debi tehlikeye girer; denge kabı bu tehlikeyi ortadan kaldırır.

Defrost çevrimi, denge kabını ısı pompasında vazgeçilmez kılan asıl olaydır. Bir hava kaynaklı ısı pompası ısıtma yaparken dış üniteye buz tutar; cihaz bunu eritmek için çevrimini tersine çevirir ve kısa süreliğine su tarafından ısı çeker. Bu anda ısı pompasının su tarafında hızlı erişilebilir bir su hacmi yoksa, cihaz eritme için gereken enerjiyi bulamaz ve defrost verimsiz olur ya da yarım kalır. Denge kabının içindeki su hacmi tam bu anda bir ısı tamponu (buffer) görevi görür.

Bu yüzden ısı pompası sistemlerinde denge kabı çoğu zaman bir tampon kap (buffer tank) ile birlikte ya da onun yerine düşünülür. Su hacmi kuralı üreticiye göre değişir ama pratik bir başlangıç değeri, ısı pompasının her kW ısıl gücü için yaklaşık 10-20 litre sistem su hacmidir. 12 kW bir cihaz için bu, 120-240 litre demektir. Küçük hacimli döşemesiz radyatör devrelerinde bu hacim yetmez; bu durumda denge kabı yerine daha büyük hacimli bir tampon kap seçilir. Isı pompası sistem tasarımı ve seçimi için rehberlerimize bakabilirsiniz. (Detay: Isı Pompası Nedir? 2026'da Isı Pompası Almak Mantıklı mı? Elektrik Tüketimi ve Gerçek Maliyetler)

Isı pompası ile yerden ısıtmanın birlikte kullanıldığı sistemlerde denge kabı hem minimum debiyi hem defrost tamponunu bir arada çözer. Yerden ısıtma zaten düşük sıcaklık ve düşük dirençli bir devredir; ısı pompasının değişken debisi ile yerden ısıtma kolektörlerinin sabit debisi arasındaki farkı denge kabı köprüler. Bu birleşik sistemin nasıl kurulacağını ilgili rehberimizde ayrıntılı ele alıyoruz. (Detay: Isı Pompası Yerden Isıtma ile Nasıl Çalışır? En Verimli Sistem Nasıl Kurulur?)

Hidrolik denge kabı boyutlandırma işlemi, yani denge kabı boyutlandırma, ana debiden (birincil ve ikincil devrelerin en büyüğünden) yola çıkarak kabın iç çapını (DN) belirlemeye dayanır. Temel kural, kabın içindeki su hızının 0,1-0,2 m/s bandında kalmasıdır; bu düşük hız, hem basınç kaybını ihmal edilebilir kılar hem de hava ve tortu ayırmayı mümkün kılar. Kap çapı, en yüksek debiye göre bu hız bandını sağlayacak biçimde seçilir.

Boyutlandırma formülü akış hızı bağıntısından türetilir: v eşittir Q bölü A. Buradan gerekli kesit alanı A eşittir Q bölü v olarak bulunur. Q maksimum debi m³/s, v hedef hız m/s, A ise kap iç kesit alanı m²'dir. Kesit alanından çap D eşittir karekök (4 çarpı A bölü pi) ile hesaplanır. Pratikte m³/h cinsinden debiyi 3600'e bölerek m³/s'ye çevirmek yeterlidir.

Adım adım örnek yapalım. Sistemin en büyük debisi ikincil tarafta, 4,0 m³/h olsun. Önce m³/s'ye çevirelim: 4,0 bölü 3600 eşittir 0,00111 m³/s. Hedef hız 0,15 m/s alınırsa gerekli kesit alanı A eşittir 0,00111 bölü 0,15 eşittir 0,00741 m²'dir. Çap D eşittir karekök (4 çarpı 0,00741 bölü 3,1416) eşittir karekök (0,00943) eşittir yaklaşık 0,097 m, yani 97 mm. Bu değere en yakın ticari çap DN 100'dür. Yani 4,0 m³/h ana debi için DN 100 bir kap uygundur.

İkinci bir örnek küçük konut ölçeğinde. Ana debi 1,5 m³/h ise, 1,5 bölü 3600 eşittir 0,000417 m³/s olur. 0,15 m/s hedef hızda A eşittir 0,000417 bölü 0,15 eşittir 0,00278 m²'dir. Çap D eşittir karekök (4 çarpı 0,00278 bölü 3,1416) eşittir yaklaşık 0,0595 m, yani 60 mm; en yakın ticari çap DN 65'tir. Görüldüğü gibi konut ölçeğinde DN 50-DN 65 aralığı tipiktir; ticari ve merkezi sistemlerde DN 100-DN 200 aralığına çıkılır.

Kabın yüksekliği için pratik kural, gövde çapının yaklaşık 3 katıdır; bağlantı ağızları arasındaki mesafe ise çapın en az 3-6 katı tutulur. Bu oran, gidiş ve dönüş sularının kabın içinde karışmadan üst ve alt bölgelerde ayrışmasını sağlar. Bağlantı ağzı çapları, o devrenin boru çapıyla aynı seçilir. Kap gövde çapının bağlantı ağzı çapının en az 3 katı olması, düşük iç hızı garanti eder. Boru çapı ve akış hızı hesabının genel mantığı için pompa debisi rehberimize bakabilirsiniz. (Detay: Pompa Debisi Nasıl Hesaplanır? m³/h, L/dk ve Basınç Hesaplama)

Boyutlandırmada en sık yapılan yanlış, kabı bağlantı borusuyla aynı çapta seçmektir. DN 40 borularla bağlanan bir sisteme DN 40 bir kap koymak, iç hızı boru hızına eşitler ve kabın hidrolik ayırma ile hava-tortu ayırma işlevini yok eder. Kap gövdesi, bağlantı borusundan her zaman en az bir hatta iki ölçü büyük olmalıdır. Genel debi ve çap hesaplamalarını netleştirmek için mSS ve basınç kavramları rehberimizi de inceleyebilirsiniz. (Detay: Pompalarda mSS Nedir? 10 mSS Kaç Bar Eder?)

Hidrolik denge kabının ikincil ama değerli bir işlevi, düşük iç hızı sayesinde hava ve tortuyu da ayırmasıdır. Kabın içinde su hızı 0,1-0,2 m/s gibi çok düşük bir değere indiği için, suyun içinde taşınan hava kabarcıkları yukarı çıkacak, ağır tortu parçacıkları ise aşağı çökecek zamanı bulur. Bu, ayrı bir hava ayırıcı ve tortu tutucu ihtiyacını kısmen ortadan kaldırır.

Fiziksel mekanizma iki kuvvete dayanır. Hava kabarcıkları sudan hafif olduğu için kaldırma kuvvetiyle yukarı çıkar; kabın üst kısmına yerleştirilen otomatik purjör bu havayı dışarı atar. Manyetit ve kum gibi ağır tortu parçacıkları ise yerçekimiyle aşağı çöker; kabın alt kısmına konan bir tahliye vanasından belirli aralıklarla boşaltılır. Yüksek hızlı bir boru hattında bu ayrışmaya zaman kalmaz; denge kabındaki düşük hız tam olarak bu ayrışma için gereken ortamı yaratır.

Bazı denge kapları bu işlevi güçlendirmek için içine tel örgü ya da özel yüzeyler ekler. Bu yüzeyler, mikron mertebesindeki hava kabarcıklarının birleşerek daha büyük ve daha kolay yükselen kabarcıklara dönüşmesini sağlar. Aynı yüzeyler manyetit çamurunun tutunmasına da yardımcı olur. Böyle bir kap, hem hidrolik ayırıcı hem mikro kabarcık ayırıcı hem de tortu tutucu görevini tek gövdede birleştirir. Hava ve tortu ayırma ekipmanlarının ayrıntısı için separatör rehberimize bakabilirsiniz. (Detay: Separatör Nedir? Hava Ayırıcı, Tortu Ayırıcı ve Hidrolik Separatör Arasındaki Farklar)

Yine de bir uyarı gerekir: denge kabının hava-tortu ayırma performansı, özel tasarlanmış bir mikro kabarcık ayırıcı ya da manyetik çamur separatörü kadar yüksek değildir. Denge kabı serbest havayı ve iri tortuyu iyi ayırır; ancak suda çözünmüş mikron mertebesindeki gazı ve ince manyetiti tam yakalayamaz. Bu yüzden ısı pompalı ve hassas sistemlerde denge kabına ek olarak dönüş hattına bir manyetik çamur separatörü konması önerilir. Tortu ve hava ayırma ekipmanları için tesisat ürün grubumuzu inceleyebilirsiniz. (Detay: Tesisat)

Hava purjörünün ve tortu tahliye vanasının doğru konumlandırılması bu bonusun anahtarıdır. Otomatik purjör kabın en üst noktasına, tortu tahliyesi ise en alt noktasına konur. Yılda en az bir kez, tercihen ısıtma sezonu başında alt tahliyeden birikmiş tortu boşaltılır. Otomatik hava atma elemanlarının çalışma mantığı için hava purjörü rehberimize bakabilirsiniz. (Detay: Hava Purjörü Nedir? Tesisattaki Hava Nasıl Alınır?)

Denge kabı ile plakalı eşanjör farkı, hidrolik ayırmanın iki temel yönteminden doğar: hidrolik denge kabı ve plakalı eşanjör. İkisi de birincil devreyi ikincil devreden ayırır, ama tamamen farklı çalışırlar. Denge kabı iki devreyi aynı su üzerinden hidrolik olarak ayırır; su iki taraf arasında karışabilir. Plakalı eşanjör ise iki devreyi tamamen ayrı iki su çevrimine böler; birincil ve ikincil su hiçbir zaman birbirine karışmaz, yalnızca ısı transfer olur.

• Su karışımı — Denge kabı: birincil ve ikincil su aynıdır, kabın içinde karışır; Plakalı eşanjör: iki su tamamen ayrıdır, yalnızca ısı geçer
• Sıcaklık kaybı — Denge kabı: ihmal edilebilir, karışım dışında kayıp yok; Plakalı eşanjör: transfer için 3-7 °C yaklaşım sıcaklığı kaybı olur
• Basınç ayrımı — Denge kabı: iki devre aynı basınçtadır; Plakalı eşanjör: iki devre bağımsız basınçta olabilir, farklı statik yükseklikler ayrılır
• Su kalitesi ayrımı — Denge kabı: yok, tek su çevrimidir; Plakalı eşanjör: var, kirli bir devre temiz devreden yalıtılır
• Hava-tortu ayırma — Denge kabı: düşük iç hız sayesinde ayırır; Plakalı eşanjör: ayırmaz, hatta tıkanma riski taşır
• Maliyet kalemleri — Denge kabı: gövde, purjör, tahliye; Plakalı eşanjör: eşanjör, iki ayrı pompa, iki ayrı genleşme tankı
• Kullanım yeri — Denge kabı: aynı bina içi devre ayrımı; Plakalı eşanjör: farklı basınç bölgeleri, jeotermal, bölgesel ısıtma bağlantısı

Seçim kuralı nettir. İki devre aynı su kalitesinde ve aynı basınç bölgesindeyse, tek amaç debi ve minimum debi ayrımıysa, hidrolik denge kabı doğru ve ekonomik seçimdir. İki devrenin suyu birbirinden yalıtılmalıysa (örneğin bir devre kirli, diğeri temiz olmalı) ya da devreler farklı statik basınçta çalışıyorsa (yüksek katlı binada alt-üst zon ayrımı) plakalı eşanjör gerekir. Plakalı eşanjörün ısıtma ve boyler sistemlerindeki çalışması için ayrıntılı rehberimize bakabilirsiniz. (Detay: Plakalı Eşanjör Nedir? Boyler ve Isıtma Sistemlerinde Nasıl Çalışır?)

Isı pompalı sistemlerde bazen ikisi birlikte kullanılır. Isı pompasının su tarafı bir plakalı eşanjörle bina devresinden yalıtılır (donma karışımı yalnızca ısı pompası tarafında dolaşır), bina tarafında ise devrelerin dengelenmesi için ayrıca bir hidrolik denge kabı kullanılır. Bu birleşik yaklaşım, hem antifriz su ayrımını hem devre dengelemesini bir arada çözer ama iki pompa grubu ve iki genleşme tankı gerektirir.

Devre ayırma ve dağıtım için üç yaygın yöntem vardır: hidrolik denge kabı, düşük dirençli kolektör (manifold) ve şönt (by-pass) hattı. Üçü de birden çok devreyi tek üreticiye bağlar ama farklı hidrolik davranış gösterir. Doğru seçim, devre sayısına, debi farklarına ve üreticinin minimum debi şartına bağlıdır.

Düşük dirençli kolektör, denge kabının yatay ve büyük çaplı bir türevidir. Birden çok devre aynı geniş kesitli kolektöre bağlanır; kolektörün iç hızı çok düşük olduğu için devreler hidrolik olarak büyük ölçüde ayrışır. Kolektör, aynı zamanda denge kabı işlevi görecek şekilde tasarlanabilir; bu tip birleşik gövdelere ısıtma sektöründe sıkça rastlanır. Kolektör yaklaşımı, çok sayıda devrenin bulunduğu merkezi sistemlerde denge kabından daha derli topludur.

Şönt hattı ise en basit ve en ucuz yöntemdir: birincil gidiş ile dönüş arasına konan kısa bir köprü boru. İkincil debi düştüğünde fazla birincil su bu köprüden geri döner ve kazan minimum debisini korur. Ancak şönt, denge kabı gibi tam hidrolik ayırma sağlamaz; iki pompa hâlâ birbirini kısmen etkiler ve şöntten sürekli sıcak su dönmesi verimi düşürebilir. Basit, tek ikincil devreli sistemlerde yeterlidir; çok devreli sistemlerde denge kabı ya da kolektör tercih edilir.

Pratik hüküm şudur. Tek ikincil devre ve yalnızca minimum debi kaygısı varsa şönt yeterlidir. İki-üç ikincil devre ve debi ayrımı gerekiyorsa hidrolik denge kabı doğru seçimdir. Dörtten fazla devre, farklı sıcaklık grupları ve merkezi bir sistem varsa düşük dirençli kolektör en düzenli çözümdür. Isıtma sisteminin genel tasarım kararları için mekanik tesisat rehberimize bakabilirsiniz. (Detay: 2026 Mekanik Tesisat Rehberi: Pompa, Hidrofor, Vana ve Otomasyon Sistemlerinde Yeni Teknolojiler)

Hidrolik denge kabı, birincil devre (kazan ya da ısı pompası) ile ikincil devre pompaları arasına, düşey konumda monte edilir. Standart bir kapta dört bağlantı ağzı vardır: sol üstten birincil gidiş girer, sol alttan birincil dönüş çıkar, sağ üstten ikincil gidiş çıkar, sağ alttan ikincil dönüş girer. Bu düzen, sıcak suyun üstte, soğuk suyun altta kalmasını ve karışımın kontrollü olmasını sağlar.

Bağlantı yönü kuralı katıdır. Birincil gidiş ve ikincil gidiş kabın üst bölgesine, birincil dönüş ve ikincil dönüş alt bölgesine bağlanır. Gidiş ve dönüşün ters bağlanması, sıcak ve soğuk suyun kabın içinde tam ters yönde karışmasına ve ikincil tarafın olması gerekenden çok daha düşük sıcaklıkta beslenmesine yol açar. Montajda ağız etiketleri mutlaka kontrol edilir.

Kabın düşey monte edilmesinin nedeni, hava-tortu ayırma bonusunun çalışabilmesidir. Yatay monte edilen bir kapta hava kabarcıkları üste toplanamaz, tortu alta çökemez ve bu işlev kaybolur. Kabın üst noktasına otomatik purjör, alt noktasına tortu tahliye vanası ve bir de sıcaklık ölçüm cebi (termometre kovanı) konması önerilir; bu ceple ikincil gidiş sıcaklığı izlenip birincil-ikincil debi dengesi doğrulanabilir.

İzolasyon da önemlidir. Denge kabı büyük bir metal yüzeydir ve izole edilmezse kazan dairesine ciddi ısı kaybeder; 60-70 °C su ile çalışan izolesiz bir DN 100 kap, saatte onlarca watt ısıyı boşa harcar. Kap, sisteme uygun kalınlıkta yalıtım ceketiyle sarılır. Sistemin genel enerji verimliliği ve yalıtım kalemleri için enerji verimliliği rehberimize bakabilirsiniz. (Detay: Mekanik Sistemlerde Enerji Verimliliği)

Denge kabı kullanılan bir sistemde pompalar iki gruba ayrılır: bir adet birincil pompa ve devre sayısı kadar ikincil pompa. Bu ayrım, pompa seçimini de basitleştirir; çünkü her pompa yalnızca kendi devresinin basınç kaybını yener. Birincil pompa kazan-kap arasını, ikincil pompalar ise kap-devre arasını görür.

Birincil pompa, kazanın ya da ısı pompasının minimum debisini garanti edecek biçimde seçilir. Debisi, ikincil devrelerin toplam tasarım debisine eşit ya da yüzde 10-15 üzerinde alınır; basma yüksekliği ise yalnızca kazan-kap arası kısa devrenin kaybını (tipik olarak 1-2 mSS) karşılar. Birincil pompa çoğu zaman sabit ya da tek kademeli seçilir; çünkü görevi debiyi sabit tutmaktır, modülasyon değil.

İkincil pompalar ise her devrenin kendi debisine ve basınç kaybına göre ayrı ayrı seçilir. Radyatör devresi termostatik vanalıysa değişken devirli (Δp-v modlu) bir pompa enerji tasarrufu sağlar; yerden ısıtma kolektörü ise sabit debi istediği için Δp-c modu uygundur. İkincil pompaların doğru seçimi, sistemin hem sessiz hem verimli çalışmasını belirler. Sirkülasyon pompası seçim kriterleri için rehberimize bakabilirsiniz. (Detay: Sirkülasyon Pompası Seçimi)

Marka ve gam seçiminde Pomeka Mekanik'in taşıdığı Grundfos ve Wilo sirkülasyon pompaları ıslak rotorlu ve yüksek verimli gamlarıyla bu sistemler için uygundur. Grundfos ALPHA2 ve Grundfos MAGNA3 modelleri otomatik uyarlamalı kontrolüyle ikincil devrelerde, Wilo Stratos ise büyük merkezi devrelerde sıkça kullanılır. Marka ve gam alternatifleri için markalar sayfamıza bakabilirsiniz. (Detay: markalar sayfamız)

Pompa gücü seçimi de denge kabı sayesinde küçülür. Denge kabı olmayan bir sistemde tek pompa hem kazan hem tüm ikincil devrelerin kaybını yenmek zorundadır ve büyük seçilir; denge kabıyla iki-üç küçük pompa aynı işi hem daha az enerjiyle hem daha sessiz yapar. Pompanın neden fazla elektrik çektiği ve doğru seçimin etkisi için ilgili rehberimize bakabilirsiniz. (Detay: Pompa Neden Çok Elektrik Yakar? Enerji Tüketimini Düşürmenin 8 Yolu)

Denge kabı gereken ama konmamış bir sistem, kendini birkaç tipik belirtiyle gösterir. Bu belirtiler, çoğu zaman ayrı ayrı arıza sanılır ve teker teker çözülmeye çalışılır; oysa hepsinin kök nedeni birincil ve ikincil devrelerin ayrılmamış olmasıdır. Belirtileri tanımak, doğru teşhisi hızlandırır.

• Kazan sık sık minimum debi ya da düşük debi hatası veriyor; özellikle ikincil vanalar kısıldığında
• Bir devre (örneğin boyler) devreye girdiğinde başka bir devrenin (radyatör) ısınması zayıflıyor
• Yoğuşmalı kazan bir türlü yoğuşma verimine geçemiyor; dönüş sıcaklığı sürekli yüksek kalıyor
• Isı pompası düşük dış sıcaklıkta ya da defrost sırasında sık sık yüksek basınç hatasıyla kapanıyor
• Devrelerdeki pompalar birbiriyle yarışıyor; bir pompa çalışınca diğerinin debisi gözle görülür değişiyor
• Sistem balanslaması bir türlü tutmuyor; bir devreyi ayarlayınca diğeri bozuluyor
• Kazan ya da ısı pompası kısa aralıklarla sürekli devreye girip çıkıyor (kısa çevrim, short cycling)

Bu belirtilerin en tehlikelisi ısı pompasında görülen yüksek basınç hatasıdır; çünkü tekrarlı yüksek basınç kompresör ömrünü doğrudan kısaltır. Kazan tarafında ise kısa çevrim hem verimi düşürür hem de eşanjör ve ateşleme grubunu yıpratır. Her iki durumda da tek çözüm cihazı değiştirmek değil, hidrolik ayrımı doğru kurmaktır. Isı pompasının elektrik tüketimi ve verimi üzerindeki etkiler için rehberimize bakabilirsiniz. (Detay: Isı Pompası Ne Kadar Elektrik Harcar? Aylık Tüketim Nasıl Hesaplanır?)

Belirtilerin doğrulanması için üç ölçüm yeterlidir: birincil ve ikincil gidiş sıcaklıkları arasındaki fark, kazan ya da ısı pompasının devreye girip çıkma sıklığı, ve ikincil vanalar kısıldığında kazandan geçen debinin değişimi. Bu üç ölçüm, denge kabı ihtiyacını neredeyse kesin biçimde ortaya koyar.

Hidrolik denge kabının maliyeti, kabın kendisiyle sınırlı değildir; doğru çalışması için birkaç yardımcı kalem gerekir. Maliyet kalemlerini bilmek, denge kabı ile alternatif çözümler (şönt, plakalı eşanjör) arasında sağlıklı karşılaştırma yapmayı sağlar. Burada rakam değil, kalem listesi verilir; çünkü fiyat markaya, çapa ve malzemeye göre değişir.

• Kap gövdesi — çapa (DN 50-DN 200) ve malzemeye (çelik, paslanmaz çelik) bağlı ana kalem
• Otomatik purjör — kabın üst noktasına, hava atma için zorunlu
• Tortu tahliye vanası — kabın alt noktasına, biriken tortuyu boşaltmak için
• Yalıtım ceketi — ısı kaybını önlemek için, kap çapına göre
• Termometre kovanı ve termometre — ikincil gidiş sıcaklığını izlemek için, isteğe bağlı ama önerilir
• Bağlantı flanşları veya rakorlar — kabı sisteme bağlamak için, boru çapına göre
• İşçilik — düşey montaj, bağlantı yönü kontrolü, izolasyon ve devreye alma

Bu kalemlerin toplamı, ilk bakışta ek bir masraf gibi görünür; ancak denge kabının önlediği kayıplar bu masrafı fazlasıyla karşılar. Minimum debi garantisiyle korunan bir kazan ya da ısı pompası, çok daha uzun ömürlü olur; kompresör ya da eşanjör değişiminin maliyeti, bir denge kabının katbekat üzerindedir. Ayrıca doğru dengelenen devreler daha az enerji harcar. Genel enerji tasarrufu mantığı için rehberimize bakabilirsiniz. (Detay: Mekanik Sistemlerde Enerji Verimliliği)

Malzeme seçimi de bir maliyet kalemidir. Standart ısıtma devrelerinde karbon çelik gövde yeterlidir; ancak oksijen girişi riski yüksek, açık ya da yarı açık sistemlerde ve ısı pompalı düşük sıcaklık devrelerinde paslanmaz çelik gövde daha uzun ömürlüdür. Su şartlandırma ve korozyon önleme, kabın da ömrünü uzatır. Su kalitesi ve filtrasyon tarafı için arıtma ürün grubumuza bakabilirsiniz. (Detay: Arıtma)
