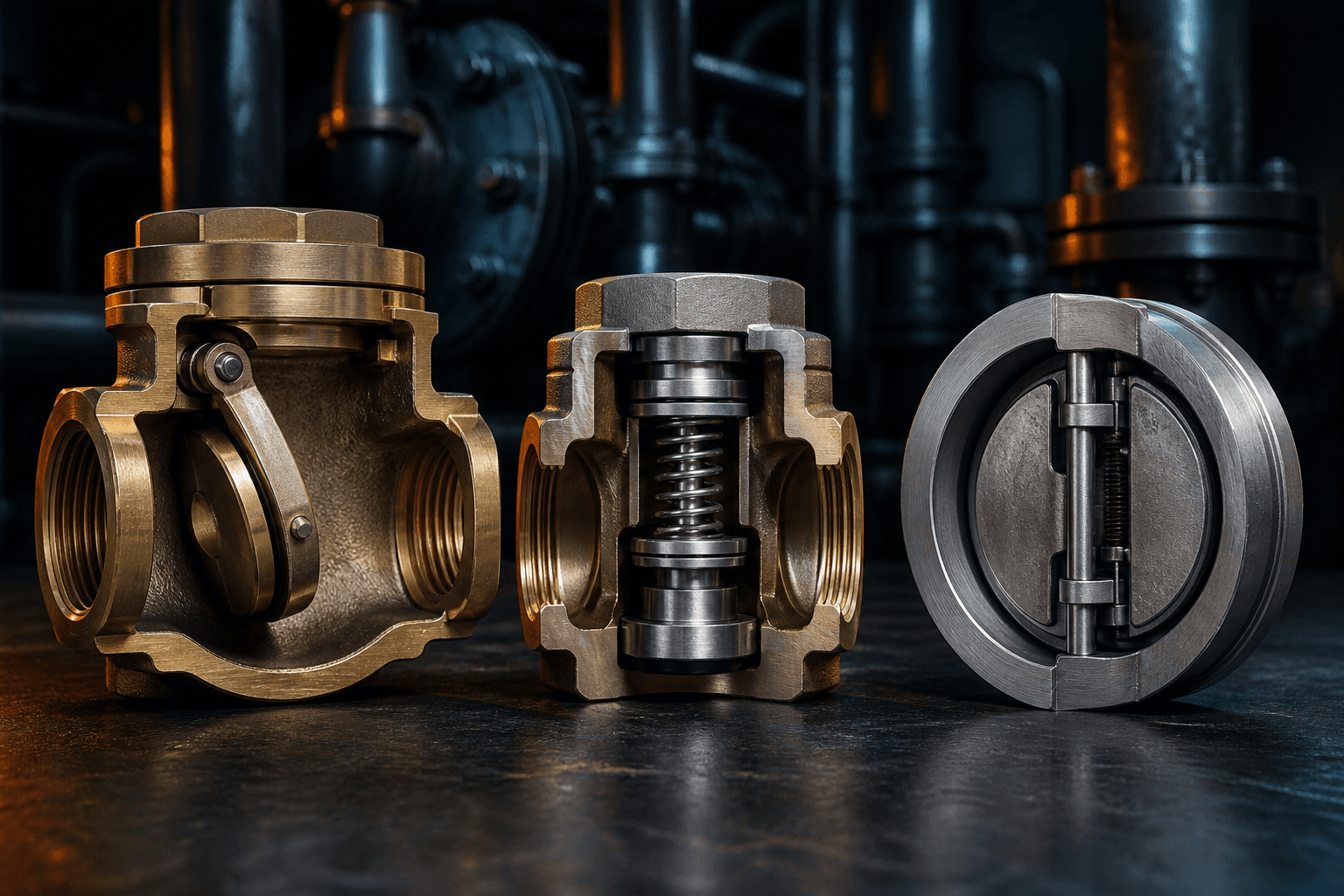

Çekvalf Nedir? Yaylı, Çalpara ve Wafer Çekvalf Arasındaki Farklar

Çekvalf, akışı yalnızca bir yönde geçiren, ters akışta otomatik olarak kapanan tek yönlü bir vanadır. Çalışması tamamen akışkanın kendi basıncına dayanır: ileri yönde akan su, klapeyi veya diski oturma yüzeyinden kaldırıp geçer; akış durduğunda ya da yön değiştirdiğinde klape geri gelen su tarafından oturma yüzeyine bastırılır ve geçiş kapanır. Bu yüzden çekvalfe tek yönlü vana ya da geri dönüşsüz vana da denir.

Vananın açılması için ileri yöndeki basıncın belirli bir eşiği geçmesi gerekir. Bu eşiğe açılma basıncı ya da cracking pressure denir ve klapeyi oturma yüzeyinden ilk kaldıran fark basıncını ifade eder. Yaysız çalpara tiplerde bu değer klapenin kendi ağırlığından gelir ve yaklaşık 0,01-0,05 bar mertebesindedir. Yaylı tiplerde ise yay ön yükü belirleyicidir ve seriye göre 0,02-0,35 bar arasında değişir. Açılma basıncı ne kadar yüksekse vana o kadar erken ve sert kapanır, ters akış hızı o kadar düşer.

Kapanma davranışı çekvalfin en kritik özelliğidir. İdeal bir çek valf, ters akış hızı büyümeden, akış tam durma noktasına gelmeden kapanmalıdır. Geç kapanan bir vana, geriye doğru hızlanan su kütlesini ani bir darbeyle durdurur ve su darbesi üretir. Yay destekli tipler kapanmayı akış durmadan önce başlattığı için bu darbeyi büyük ölçüde önler; yaysız tipler ise yalnızca yerçekimiyle kapandığından geç kalır. Bu ayrım, üç tip arasındaki en önemli performans farkının temelidir.

Özetle çek valf nasıl çalışır sorusunun cevabı üç aşamadadır. Birinci aşamada ileri akış açılma basıncını geçer ve klapeyi kaldırır; vana tam açık konuma gelir. İkinci aşamada akış sürer ve klape akışın dinamik basıncıyla açık tutulur; bu konumda vananın direnci Kv değeriyle ölçülür. Üçüncü aşamada akış zayıflar, durur ve ters yöne dönmeye başlar; klape yay, yerçekimi ve geri gelen suyun basıncıyla oturma yüzeyine kapanır. Bir çek valfin kalitesi, bu üçüncü aşamayı ne kadar hızlı ve sessiz tamamladığıyla ölçülür.

Çekvalf, akışı kesme amaçlı bir izolasyon vanası değildir. Küresel vana ya da kelebek vana gibi elle kapatılmaz; görevi izolasyon değil, ters akış korumasıdır. Bu yüzden bir hatta hem çek valf hem de bakım için elle kapatılan bir kesme vanası birlikte bulunur. Vana tipleri ve akış yönetimi kavramları için ilgili rehberimize bakabilirsiniz. (Detay: 2 Yollu Vana mı 3 Yollu Vana mı? Nerede Hangisi Kullanılır?)

Çek valf, akışkanın geri kaçmasının zarar verdiği her hatta kullanılan bir koruma elemanıdır. En yaygın kullanım noktası pompa çıkışıdır: pompa durduğunda basılan su kolonu geri gelir ve pompayı ters döndürüp mekanik yük bindirir; çek valf bu geri akışı keserek pompayı ve tesisatı korur. Hidrofor, dalgıç pompa, sirkülasyon hattı, yangın pompası ve dozaj hatları çek valfin standart kullanım alanlarıdır.

Hidrofor sistemlerinde çek valf iki işi birden görür. Birincisi, pompa durduğunda genleşme tankındaki basınçlı suyun pompa üzerinden geri boşalmasını engelleyerek tankın basınç tutmasını sağlar. İkincisi, çok pompalı gruplarda çalışmayan pompanın çalışan pompadan beslenip ters dönmesini önler. Çek valf arızalıysa hidrofor sürekli durup kalkar, çünkü tank basıncını tutamaz; bu belirtinin nedenleri için rehberimize bakabilirsiniz. (Detay: Hidrofor Sürekli Çalışıyor ve Durmuyor: 10 Olası Neden ve Çözümü)

Yangın pompası hatlarında çek valf can güvenliği elemanıdır. Ana yangın pompası, jokey pompa ve varsa yedek pompa aynı toplama hattına bastığı için her pompa çıkışına çek valf konur; biri çalışırken diğerinin geri beslenmesini ve şebeke suyunun pompalara geri kaçmasını önler. NFPA 20 ve TS EN 12845 gibi standartlar bu hatlarda düşük basınç kayıplı ve sessiz kapanan tiplerin kullanılmasını öngörür. Jokey pompanın hattaki rolü için rehberimize bakabilirsiniz. (Detay: Jokey Pompa Nedir? Yangın Hidroforunda Neden Kullanılır?)

Diğer tipik kullanım noktaları kuyu ve sarnıç dalgıç pompalarının emiş ucundaki dip klepesi, boyler grubunda soğuk su geri kaçışını önleyen çek valf, ve içme suyu tesisatında geri emme ile kirlenmeyi önleyen geri akış koruma tertibatlarıdır. TS EN 1717 kapsamındaki geri akış önleyicileri, yüksek riskli noktalarda tek çek valften daha kapsamlı çift kontrollü tertibatlar gerektirir. Yangın ve pompa ekipmanları için ürün grubumuzu inceleyebilirsiniz. (Detay: Yangın)

Yaylı çek valf, klape ya da diski oturma yüzeyine bir yayla bastıran, spring loaded olarak da anılan çek valf tipidir. Yay, akış durur durmaz diski kapatmaya başladığı için vana ters akış hızı büyümeden kapanır ve su darbesini büyük ölçüde önler. Bu yapısı sayesinde montaj yönünden bağımsızdır: hem yatay hem düşey hatta, akış yukarı ya da aşağı olsa da doğru çalışır. Küçük ve orta çaplarda en çok tercih edilen tiptir.

Yaylı çek valfin iki alt biçimi vardır. İlki, akış eksenine dik hareket eden bir diskin yayla bastırıldığı disk tipi; ikincisi, akış ekseni boyunca hareket eden bir pistonun yayla geri itildiği pistonlu tiptir. Disk tipi düşük basınç kaybı sunarken, pistonlu tip daha yüksek sızdırmazlık ve darbe dayanımı verir. Her ikisinde de açılma basıncı yay seçimiyle belirlenir ve tipik olarak 0,02-0,35 bar aralığındadır.

Yaylı tipin en güçlü yanı sessiz ve yumuşak kapanmasıdır. Nozul biçimli gövdeye sahip aksiyel yaylı çek valfler, akışı merkeze toplayıp diski çok kısa mesafede kapattığı için sessiz çek valf ya da nozzle check valve olarak da bilinir; bu tipler ters akış hızını neredeyse sıfıra indirir ve su darbesini pratik olarak yok eder. Yüksek basınçlı ve sık duran-kalkan pompa hatlarında bu tercih edilir.

Yaylı çek valf şu durumlarda seçilir: düşey hatlarda ve akışın aşağı yönlü olduğu montajlarda, sık devreye giren pompa çıkışlarında, su darbesi riskinin yüksek olduğu uzun kolonlarda ve düşük debili sirkülasyon devrelerinde. Yayın açılma basıncı kadar bir ek basınç kaybı getirdiği için, çok düşük fark basıncıyla çalışan cazibeli hatlarda dikkatli boyutlandırılmalıdır. Su darbesi ve kavitasyon ilişkisi için kavitasyon rehberimize bakabilirsiniz. (Detay: Pompa Kavitasyonu Nedir, Nasıl Önlenir?)

Çalpara çek valf, bir menteşeye bağlı klapenin yerçekimi ve geri akışla kapandığı, İngilizcede swing check valve olarak bilinen klasik çek valf tipidir. İçinde yay yoktur; klape ileri akışla açılır, akış kesildiğinde kendi ağırlığıyla ve geri gelen suyun basıncıyla oturma yüzeyine kapanır. Tam açık konumda akış yolu neredeyse boru kesiti kadar geniş kaldığı için basınç kaybı çok düşüktür ve büyük çaplarda en ekonomik çözümdür.

Çalpara tipin en büyük avantajı düşük basınç kaybıdır. Klape tam açıldığında akışa dik bir engel bırakmaz; bu yüzden aynı DN çapında yaylı ve wafer tiplere göre en yüksek Kv değerini, yani en düşük dirençi sunar. Büyük debili ve düşük basınç farkıyla çalışan ana hatlarda, örneğin DN 100 üzeri soğutma kulesi ve şehir suyu toplama hatlarında bu tip tercih edilir. Açılma basıncı yalnızca klape ağırlığından geldiği için 0,01-0,05 bar mertebesinde çok düşüktür.

Çalpara tipin en büyük zaafı geç kapanmasıdır. Klape yalnızca yerçekimi ve geri akışla kapandığı için, akış durduktan sonra ters yönde bir miktar su hızlanana kadar tam oturmaz. Bu geç kapanma iki soruna yol açar: ritmik klape çarpması ve şiddetli su darbesi. Ters akış hızı 1 m/s'yi aştıktan sonra kapanan bir çalpara vana, boruda 10 bar mertebesinde ek darbe basıncı üretebilir. Bu yüzden sık duran pompa hatlarında ve düşey akış-aşağı montajlarda önerilmez.

Çalpara çek valf ayrıca yalnızca yatay hatta ya da akışın yukarı yönlü olduğu düşey hatta doğru çalışır; akış-aşağı düşey montajda klape kendi ağırlığıyla kapalı kalmaya çalışır ve düzgün açılmaz. Yalın çalpara tipin sorunlarını azaltmak için yaylı çalpara (spring assisted swing) ve çift kanatlı biçimler geliştirilmiştir. Çalpara tip, büyük çaplı ve sürekli tek yönlü akan hatlarda hâlâ en yaygın ve en dayanıklı seçimdir. Vana sistemleri ürün grubumuzu inceleyebilirsiniz. (Detay: Vana Sistemleri)

Wafer çek valf, iki flanş arasına saplama cıvatalarla sıkıştırılarak monte edilen, gövdesiz denecek kadar ince yapılı çek valf tipidir. En yaygın biçimi, ortadan menteşeli iki yarım diskin bir yayla kapandığı çift kanatlı, yani dual plate wafer tiptir. İki disk akışla açılıp yayla kapandığı için hareketli parçanın kütlesi küçüktür, kapanma çok hızlıdır ve su darbesi çalpara tipe göre belirgin biçimde azdır. İnce gövdesi sayesinde yerden ve ağırlıktan tasarruf sağlar.

Wafer tipin öne çıkan üstünlüğü kompakt boyudur. Aynı DN çapında bir çalpara vananın flanşlar arası uzunluğu 200-300 mm iken, wafer bir çek valfin montaj boyu 40-60 mm mertebesindedir. Bu, kalabalık pompa dairelerinde ve yangın kolektörlerinde çok değerlidir. Ağırlığı da düşük olduğu için boru hattına ek yük bindirmez ve tek kişiyle monte edilebilir. Çift kanatlı yapı, açılma basıncını 0,05-0,15 bar bandında tutar.

Wafer çek valf montaj biçimi nedeniyle iki noktada dikkat ister. Birincisi, iki flanş arasına merkezlenerek sıkıştırıldığı için conta ve merkezleme hatası kaçağa yol açar; doğru cıvata sırası ve merkezleme halkası şarttır. İkincisi, gövde flanşlara temas ettiğinden sökmek için hattın iki flanşını da gevşetmek gerekir; ara vana konmazsa bakım zorlaşır. Bu yüzden wafer çek valf, çift kanatlı hızlı kapanma avantajı istenen ama yerin dar olduğu yangın ve soğutma hatlarında tercih edilir.

Wafer tip, sessiz kapanma ile düşük basınç kaybı arasında iyi bir dengedir. Çift kanatlı disk, çalpara kadar geniş bir açık kesit bırakmasa da menteşesi merkezde olduğu için akışı simetrik böler ve Kv değeri wafer için orta seviyede kalır. Yangın pompası kolektörlerinde ve DN 65-DN 300 aralığındaki büyük hatlarda, sessiz kapanma ve kompaktlık birlikte istendiğinde en dengeli seçim genellikle çift kanatlı wafer çek valftir. Yangın ekipmanları için ürün grubumuza bakabilirsiniz. (Detay: Yangın)

Üç çek valf tipi arasındaki fark üç ölçüde toplanır: açılma basıncı, basınç kaybı ve kapanma hızı. Yaylı tip en erken ve en yumuşak kapanır, su darbesini en iyi önler ama biraz daha yüksek basınç kaybı getirir. Çalpara tip en düşük basınç kaybını sunar ama en geç kapanır ve su darbesine en açık tiptir. Wafer tip ise ikisinin arasında dengeli bir seçenektir: hızlı kapanma ve orta basınç kaybını kompakt bir gövdede birleştirir.

• Açılma basıncı — Yaylı: 0,02-0,35 bar (yay seçimine göre); Çalpara: 0,01-0,05 bar (yalnızca klape ağırlığı); Wafer çift kanatlı: 0,05-0,15 bar
• Basınç kaybı ve Kv — Çalpara: en düşük kayıp, en yüksek Kv; Wafer: orta düzey Kv; Yaylı disk: yay ön yükü kadar ek kayıp, en düşük Kv
• Su darbesi önleme — Yaylı ve nozul tip: çok iyi, ters akış hızı ~0; Wafer çift kanatlı: iyi; Çalpara: zayıf, geç kapanır
• Montaj yönü — Yaylı: yatay ve düşey (akış yukarı veya aşağı) serbest; Wafer: yatay ve düşey (akış yukarı tercih); Çalpara: yalnızca yatay ya da düşey akış-yukarı
• Montaj boyu — Wafer: en kısa, 40-60 mm; Yaylı: orta; Çalpara: en uzun, 200-300 mm (DN 100 için)
• DN aralığı — Yaylı: DN 15-DN 100 arası yaygın; Wafer: DN 65-DN 300 arası; Çalpara: DN 50-DN 600 arası büyük hatlarda
• Ağırlık ve yer — Wafer: en hafif ve kompakt; Çalpara: en ağır ve hacimli; Yaylı: orta
• Tipik kullanım — Yaylı: pompa çıkışı, düşey hat, sık duran-kalkan sistem; Çalpara: büyük çaplı sürekli akan ana hat; Wafer: yangın kolektörü, dar hacimli büyük hat

Bu karşılaştırmadan çıkan net hüküm şudur: su darbesi riski önceliğinizse yaylı ya da nozul tip, düşük basınç kaybı önceliğinizse ve akış tek yönlü sürekliyse çalpara tip, yer darlığı ile hızlı kapanmayı birlikte istiyorsanız çift kanatlı wafer tip seçilir. Tek bir tip her yere uymaz; seçim hattın basıncına, akış rejimine ve montaj yönüne göre yapılır.

Pistonlu çek valf, akış ekseni boyunca hareket eden bir pistonun yayla geri itildiği, yüksek sızdırmazlık ve darbe dayanımı gereken hatlarda kullanılan çek valf tipidir. Piston bir silindir içinde yol aldığı için oturma yüzeyi geniştir ve tam sızdırmazlık sağlar; ayrıca pistonun kütlesi ve yay ön yükü kapanmayı çok hızlı yaptığı için ters akış hızı düşük kalır. Buhar, kızgın su ve yüksek basınçlı proses hatlarında tercih edilir.

Pistonlu tipin bedeli daha yüksek basınç kaybıdır. Akışın piston etrafından dolaşması ve yayı yenmesi gerektiği için aynı DN çapında Kv değeri çalpara ve wafer tiplere göre daha düşüktür. Bu yüzden pistonlu çek valf, düşük fark basınçlı cazibeli hatlarda değil, basıncın bol ve sızdırmazlığın kritik olduğu yerlerde kullanılır. Küçük çaplarda, DN 15-DN 50 aralığında yaygındır.

Dip klepesi, yani foot valve, dalgıç veya kendinden emişli pompaların emiş hattının en ucuna, su içine daldırılan uçta kullanılan özel bir çek valftir. İki işi birden görür: pompa durduğunda emiş hattındaki suyun geri boşalmasını önleyerek pompanın emiş kaybetmesini engeller ve ucundaki süzgeçle kaba katıların pompaya girmesini durdurur. Kuyu, sarnıç ve göletten su alan sistemlerin vazgeçilmezidir.

Dip klepesi seçilirken süzgeç yüzey alanı ve açılma basıncı birlikte değerlendirilir. Süzgeç kesiti boru kesitinin en az iki-üç katı olmalıdır; aksi hâlde emiş tarafında ek kayıp doğar ve pompa NPSH açısından zorlanır. Emiş tarafındaki kayıplar kavitasyon riskini doğrudan artırdığı için pislik tutucu ve süzgeç boyutlandırması önemlidir; ilgili rehberimize bakabilirsiniz. (Detay: Pislik Tutucu Nedir? Y Tipi Filtre Nerede ve Neden Kullanılır?)

Su darbesi (water hammer), hareket hâlindeki su kütlesinin ani durdurulmasıyla oluşan basınç dalgasıdır ve çek valfin doğru ya da yanlış seçimi bu darbeyi belirleyen ana etkendir. Pompa durduğunda su geriye doğru hızlanmaya başlar; çek valf ne kadar geç kapanırsa, kapandığı anda durdurduğu ters akış hızı o kadar büyük olur ve darbe o kadar şiddetlenir. İdeal çek valf, ters akış hızı büyümeden kapanandır.

Darbe basıncı Joukowsky bağıntısıyla tahmin edilir: delta P eşittir rho çarpı a çarpı delta v. Burada rho su yoğunluğu yaklaşık 1000 kg/m³, a basınç dalgası hızı çelik boruda yaklaşık 1200 m/s ve delta v çek valf kapandığı anda durdurulan ters akış hızıdır. Geç kapanan bir çalpara vanada ters akış hızı 1,0 m/s'ye ulaşmışsa, delta P eşittir 1000 çarpı 1200 çarpı 1,0 eşittir 1.200.000 Pa, yani yaklaşık 12 bar ek basınç doğar.

Aynı hatta yaylı ya da nozul tip bir çek valf kullanıldığında ters akış hızı 0,1 m/s mertebesinde kalır; bu durumda darbe basıncı delta P eşittir 1000 çarpı 1200 çarpı 0,1 eşittir 120.000 Pa, yani yaklaşık 1,2 bara iner. Sadece çek valf tipini değiştirmek, darbe basıncını on kat düşürebilir. Bu hesap, yaylı tipin su darbesi konusunda neden bu kadar üstün olduğunu doğrudan gösterir.

Çek valf yanlış seçildiğinde ise darbenin kaynağı olur. Sık duran-kalkan bir pompa çıkışına çalpara tip konursa, her duruşta güm sesi ve basınç darbesi tekrarlanır; bu darbe boruyu, kaynak dikişlerini ve armatürleri zamanla yorar. Su darbesini önlemek için üç önlem birlikte alınır: hızlı kapanan yaylı ya da nozul tip çek valf, akış hızını 1,0-1,5 m/s bandında tutmak ve gerekiyorsa hatta bir hava kabı ya da darbe emici eklemek.

Çek valf montaj yönü, gövde üzerindeki ok işaretinin akış yönünü göstermesiyle belirlenir ve yanlış yön vanayı işlevsiz bırakır. Her çek valf gövdesinin üzerine akışın geçmesi gereken yönü gösteren bir ok dökülmüştür; montaj sırasında bu ok, suyun ilerlediği yöne bakmalıdır. Ters takılan bir çek valf sürekli kapalı kalır ve hattı tamamen tıkar; en sık yapılan montaj hatası budur.

Montaj yönü tip seçimini de belirler. Çalpara çek valf yalnızca yatay hatta ya da akışın yukarı yönlü olduğu düşey hatta çalışır; akış-aşağı düşey montajda klape yerçekimiyle kapalı kalmaya çalışır ve düzgün açılmaz. Yaylı çek valf ise yay klapeyi konumdan bağımsız bastırdığı için hem yatay hem düşey, hem akış-yukarı hem akış-aşağı montaja uygundur. Bu esneklik, yaylı tipin düşey kolonlarda neden tercih edildiğini açıklar.

Montaj yeri seçiminde üç kural vardır. Birincisi, çek valf türbülansın azaldığı düz bir boru bölümüne konmalıdır; dirsek ya da pompa çıkışının hemen ardına konursa düzensiz akış klapeyi çırpındırır. Genel uygulama, çek valften önce en az 5 çap, sonra en az 3 çap düz boru bırakmaktır. İkincisi, çek valf ile pompa arasına elle kapanan bir kesme vanası konur; böylece çek valf bakımı için pompayı durdurmaya gerek kalmaz.

Üçüncü kural bakım erişimidir. Wafer tip iki flanş arasına sıkıştığından sökülmesi hattın açılmasını gerektirir; bu yüzden wafer çek valfin iki yanına kesme vanası konması bakımı kolaylaştırır. Çalpara tip yan kapaktan klape değişimine izin verirken, yaylı disk tip genellikle komple değiştirilir. Motorlu ve otomatik vanaların montaj ve boyutlandırma kuralları için rehberimize bakabilirsiniz. (Detay: Motorlu Vana Rehberi)

Çek valf basınç kaybı, vananın Kv değeri ve hattan geçen debi ile hesaplanır. Kv, vana üzerinde 1 bar fark basıncı altında geçen su debisini m³/h cinsinden veren katsayıdır; Kv ne kadar büyükse vana o kadar az direnç gösterir. Basınç kaybı bağıntısı delta P eşittir (Q bölü Kv) karesidir. Burada Q debi m³/h, delta P ise bar cinsindendir.

Örnek hesap yapalım. DN 50 bir çalpara çek valfin Kv değeri yaklaşık 90 m³/h olsun ve hattan 40 m³/h su geçsin. Basınç kaybı delta P eşittir (40 bölü 90) karesi eşittir 0,44 karesi eşittir yaklaşık 0,20 bardır. Aynı debiyi Kv değeri 45 m³/h olan bir DN 50 yaylı çek valften geçirirsek, delta P eşittir (40 bölü 45) karesi eşittir 0,89 karesi eşittir yaklaşık 0,79 bar olur. Yaylı tip, aynı çapta yaklaşık dört kat fazla basınç kaybı getirmiştir.

Bu fark seçim üzerinde belirleyicidir. Pompa basıncının bol olduğu bir hatta 0,79 bar kayıp önemsizken, düşük fark basınçlı bir cazibe hattında ya da yüksek verimli bir sirkülasyon devresinde bu kayıp doğrudan enerjiye ve debiye yansır. Yıllık 5.000 saat çalışan bir pompada 0,6 bar fazla kayıp, pompa gücüne bağlı olarak yüzlerce kWh/yıl fazla tüketim demektir. Bu yüzden düşük basınçlı hatlarda Kv değeri yüksek çalpara ya da wafer tip tercih edilir.

Doğru boyutlandırmanın altın kuralı, çek valfi hat çapıyla değil, hedef akış hızıyla seçmektir. Çek valf kesitinde akış hızı 2-4 m/s bandında olmalıdır; bu bant hem klapeyi tam açık tutar hem de basınç kaybını makul sınırda bırakır. Akış hızı 1 m/s'nin altına inen aşırı büyük seçilmiş bir çek valfte klape yarı açık salınır ve çırpınma başlar; bu yüzden çek valf bazen hat çapından bir kademe küçük seçilir.

Çek valf boyutlandırma, nominal çap DN ile akış hızını eşleştirmeye dayanan bir işlemdir. Doğru DN, hedef debiyi 2-4 m/s akış hızı bandında taşıyacak çaptır. Hesap iki adımdır: önce debiden gerekli kesit alanı bulunur, sonra bu alana en yakın standart DN seçilir. Amaç, klapeyi tam açık tutacak kadar hızlı ama erozyon ve gürültü üretmeyecek kadar yavaş bir akış hızıdır.

Kesit ve hız bağıntısı v eşittir Q bölü A'dır. Örnek: 40 m³/h debiyi 3 m/s hedef hızla taşımak istiyoruz. Önce debiyi saniyeye çeviririz: 40 bölü 3600 eşittir 0,0111 m³/s. Gerekli kesit A eşittir Q bölü v eşittir 0,0111 bölü 3 eşittir 0,0037 m²'dir. Bu alana karşılık gelen iç çap yaklaşık 68 mm'dir; en yakın standart DN 65'tir. Bu hatta DN 65 çek valf 3 m/s hedefine oturur.

DN aralığı tip seçimini de sınırlar. Yaylı ve pistonlu tipler DN 15-DN 100 aralığında ekonomik ve yaygındır; küçük çaplarda dişli bağlantılı sunulur. Wafer çift kanatlı tip DN 65-DN 300 aralığında en uygun seçenektir. Çalpara tip DN 50'den DN 600'e kadar büyük çaplarda hâkimdir, çünkü büyük çapta yay maliyeti ve karmaşıklığı artarken çalpara yalınlığı avantaja dönüşür. DN 350 üzeri hatlarda ağırlıklı olarak çalpara ya da çok kanatlı özel tipler kullanılır.

Boyutlandırmada son kontrol, seçilen çek valfin açılma basıncının hattın fark basıncından küçük olmasıdır. Cazibeli ve düşük basınçlı bir hatta açılma basıncı 0,3 bar olan bir yaylı tip konursa, 0,2 bar fark basıncı vanayı hiç açamaz ve hat çalışmaz. Bu yüzden düşük basınçlı hatlarda açılma basıncı 0,05 barın altındaki çalpara tip seçilir. Vana sistemleri ve boyutlandırma desteği için ürün grubumuza bakabilirsiniz. (Detay: Vana Sistemleri)

Çek valf arızası, vananın ya geri akışı tutamamasıyla ya da açılıp kapanırken gürültü üretmesiyle kendini gösterir. Sızdıran bir çek valf ters yönde su kaçırır; belirtisi pompa durduğunda basıncın hızla düşmesi, hidroforun sık devreye girmesi ve boş bir hattın kendiliğinden boşalmasıdır. Çırpınan bir çek valf ise ritmik tıkırtı, kapanışta güm sesi ve gövdede hissedilen titreşim üretir. İki belirti farklı nedenlere işaret eder ve farklı çözüm gerektirir.

Sızdırma en sık iki nedenden olur. Birincisi klape contasının aşınması ya da sertleşmesidir; yıllar içinde EPDM ya da NBR conta elastikliğini kaybeder ve tam oturmaz. İkincisi oturma yüzeyinin kireç, manyetit ya da katı tanecikle kaplanmasıdır; bu birikinti klape ile yuva arasında ince bir kaçak yolu bırakır. Kireçli ve kirli suyla çalışan hatlarda oturma yüzeyinin yılda bir temizlenmesi ve gerekiyorsa contanın değiştirilmesi ömrü belirgin biçimde uzatır.

Çırpınma ise genellikle boyutlandırma hatasıdır. Kesitte akış hızı 1 m/s'nin altına inen aşırı büyük seçilmiş bir çek valfte klape ne tam açık ne tam kapalı, ortada salınır ve sürekli çarpar. Çözüm, çek valfi bir kademe küçük seçerek akış hızını 2-4 m/s bandına taşımak ya da yaysız çalpara yerine yaylı tipe geçmektir. Yay, klapeyi tek bir kararlı konumda tuttuğu için salınımı keser.

Periyodik bakımda üç iş yapılır. Birincisi, hat basıncı alınıp çek valf sökülerek klape, yay ve oturma yüzeyi gözle kontrol edilir. İkincisi, oturma yüzeyi ve klape temizlenir, aşınmış conta değiştirilir. Üçüncüsü, montaj yönü ok işaretine göre yeniden doğrulanarak vana kesme vanaları arasındaki yerine takılır. Konut sistemlerinde tipik değişim aralığı 8-12 yıl, endüstriyel ve yangın hatlarında ise yıllık kontrol ve gerektiğinde parça değişimidir. Pompa sistemleri ve yardımcı ekipmanlar için ürün grubumuza bakabilirsiniz. (Detay: Pompa Sistemleri)

Doğru çek valf, hattın basıncına, akış rejimine ve su darbesi riskine göre seçilir; tek bir tip her yere uymaz. Hidrofor çıkışında sık duran-kalkan bir pompa ve tank basıncını tutma gerekliliği vardır; sirkülasyon hattında düşük fark basıncı ve sürekli akış; yangın hattında ise büyük debi, yer darlığı ve sessiz kapanma önceliktir. Her hat farklı bir tipi işaret eder.

• Hidrofor çıkışı — Yaylı disk ya da pistonlu tip: pompa sık kalkıp durduğu için hızlı kapanma ve tam sızdırmazlık gerekir; su darbesini önler ve tank basıncını tutar
• Küçük sirkülasyon hattı — Düşük açılma basınçlı yaylı disk: düşük fark basıncında bile açılır, geri akışı keser; DN 15-DN 40 arası dişli tip yaygındır
• Büyük soğutma-ısıtma ana hattı — Çalpara tip: DN 100 üzeri, düşük basınç kaybı ve yüksek Kv önceliktir, akış sürekli tek yönlüdür
• Yangın pompası kolektörü — Çift kanatlı wafer: dar hacimde sessiz ve hızlı kapanma, düşük ağırlık; NFPA 20 ve TS EN 12845 uyumlu tipler
• Dalgıç ve kuyu pompası emişi — Dip klepesi (foot valve): emiş suyunu tutar, süzgeçle katı tutar; süzgeç kesiti boru kesitinin 2-3 katı olmalı
• Yüksek basınçlı proses hattı — Pistonlu tip: tam sızdırmazlık ve darbe dayanımı; basınç kaybı yüksek olduğu için basıncın bol olduğu yerde kullanılır
• İçme suyu geri akış koruması — Çift çek valfli geri akış önleyici: TS EN 1717 kapsamı; tek çek valf yüksek riskli noktalarda yeterli değildir

Kadıköy'de yenilediğimiz on iki katlı bir apartmanın hidrofor grubunda, pompa çıkışındaki eski çalpara çek valf her duruşta güm sesi üretiyor ve bina sakinleri en üst katlarda darbeyi duyuyordu. Çalpara tipi DN 50 yaylı disk çek valfle değiştirdiğimizde ses tamamen kesildi ve manometrede okunan darbe piki 9 bardan 1 barın altına indi. Aynı grupta hidroforun sürekli durup kalkması da tank basıncını artık tutabilen yeni çek valfle son buldu.

Yangın tarafında ise seçim standartla sınırlıdır. Yangın pompası kolektöründe her pompa çıkışına çift kanatlı wafer çek valf ve ardından bir kesme vanası konur; bu düzen hem geri beslenmeyi önler hem de bakımı kolaylaştırır. Yangın pompası odasındaki ekipman düzeni ve standartlar için rehberlerimize bakabilirsiniz. (Detay: NFPA 20 Nedir?)

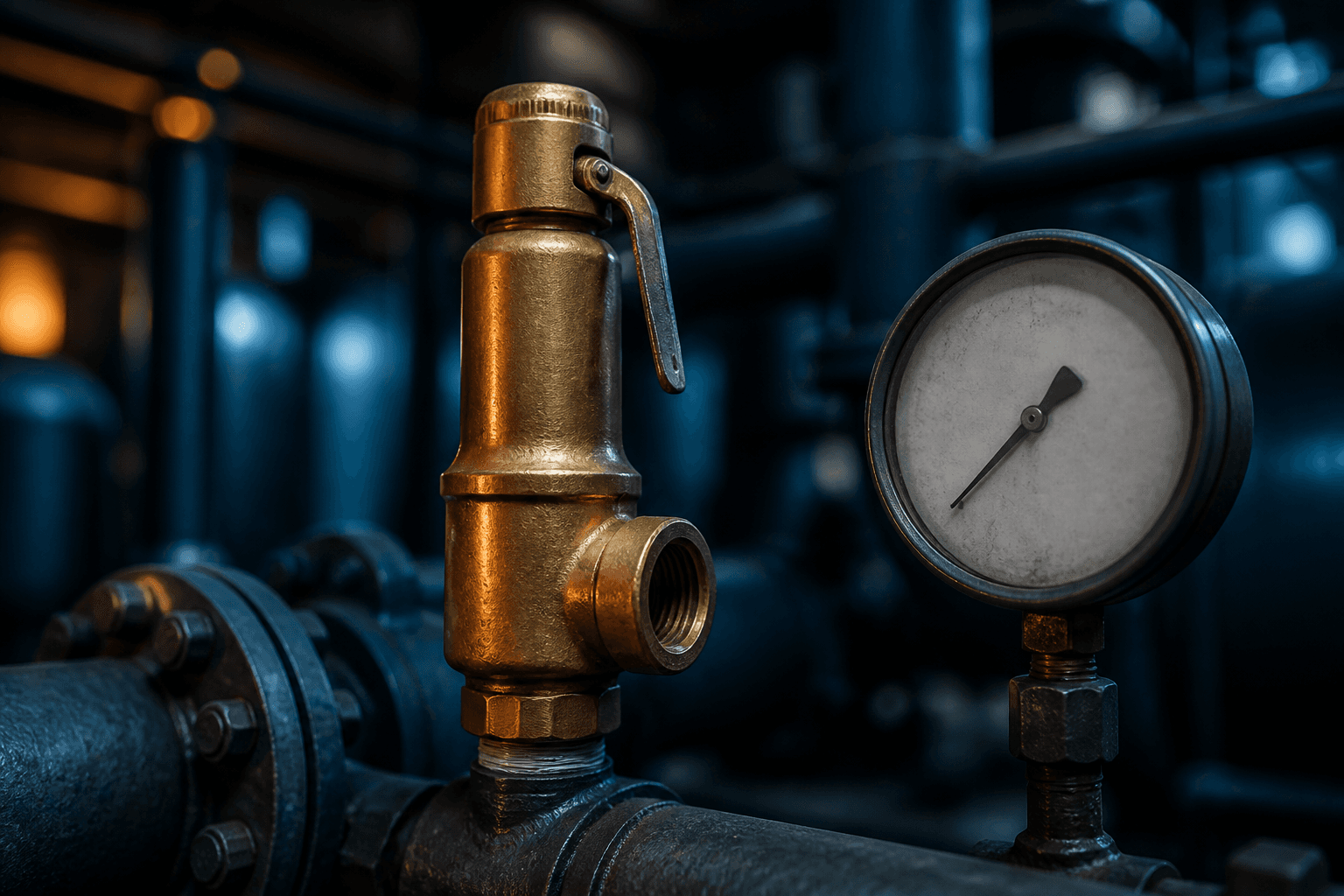

Çek valf ile emniyet ventili farklı işler yapan iki ayrı elemandır ve birbirinin yerine kullanılamaz. Çek valf, akış yönünü kontrol eder ve ters akışı durdurur; emniyet ventili ise basıncı kontrol eder ve önceden ayarlı bir eşiği aşan basıncı dışarı boşaltır. Biri yön koruması, diğeri basınç korumasıdır. İkisi çoğu zaman aynı grupta bulunur ama görevleri kesinlikle ayrıdır.

Karışıklık, ikisinin de yaylı bir disk içermesinden doğar. Ancak çek valfin yayı yalnızca kapanmayı sağlar ve dışarı hiçbir boşaltma yapmaz; emniyet ventilinin yayı ise gövdeyi tesisata değil atmosfere ya da tahliye hattına açar. Bir boyler grubunda çek valf soğuk su geri kaçışını önlerken, emniyet ventili ısınmayla artan basıncı belirli bir eşikte, örneğin 3 bar ayar basıncında boşaltır. Emniyet ventilinin çalışması için rehberimize bakabilirsiniz. (Detay: Emniyet Ventili Nedir? 3 Bar, 6 Bar ve 10 Bar Emniyet Ventili Nerede Kullanılır?)

Bir hatta ikisinin de bulunması gereken durumlar vardır. Kapalı bir ısıtma ya da sıcak su devresinde çek valf istenmeyen sirkülasyonu ve geri akışı keser; emniyet ventili ise ısıl genleşmeyle oluşan basınç artışını sınırlar. İkisini birbirinin yerine takmak tehlikelidir: çek valf yerine emniyet ventili konursa geri akış durmaz, emniyet ventili yerine çek valf konursa aşırı basınç boşalamaz ve patlama riski doğar.

Malzeme seçimi de iki elemanda ortaktır. Pirinç gövdeli tipler konut tesisatında, paslanmaz çelik ve dökme demir gövdeli tipler endüstriyel ve yangın hatlarında kullanılır. Klape ve conta malzemesi akışkana göre seçilir: içme suyunda EPDM, yağlı ve kimyasal hatlarda NBR ya da Viton contalar tercih edilir. Sıcaklık sınırı da conta malzemesinden gelir; standart EPDM tipler tipik olarak 100-110 °C ile sınırlıdır.
