Basınç Düşürücü Vana Ayarı Kaç Bar Olmalı? Ev ve Binalar İçin Rehber

Konut armatürleri 1-5 bar aralığında çalışacak şekilde üretilir, ancak konfor ve ömür birlikte düşünüldüğünde optimum bant 2-3 bardır. Bu bantta bir duş başlığı 8-12 L/dak, bir lavabo bataryası 4-6 L/dak, bir mutfak bataryası 6-9 L/dak debi verir. Bunlar TS EN 806-3 mantığındaki tasarım debileriyle örtüşen değerlerdir ve kullanıcı bu aralıkta basıncı ne düşük ne de sert olarak algılar.

Basıncın 2 barın altına inmesi debiyi doğrudan düşürmez, karekök ilişkisiyle düşürür. Debi, basıncın karekökü ile orantılıdır: Q2/Q1 = √(P2/P1). 3 bardan 1,5 bara inildiğinde oran √(1,5/3) = 0,71 olur, yani 10 L/dak veren bir duş başlığı 7,1 L/dak'ya iner. Bu yüzde 29'luk kayıp, özellikle termostatik bataryalarda hissedilir bir konfor düşüşü yaratır.

Basıncın 4 barın üzerine çıkması ise konforu artırmaz, sadece kaybı artırır. 3 bardan 6 bara çıkıldığında aynı armatürden geçen debi √(6/3) = 1,41 kat, yani yüzde 41 artar. Kullanıcı aynı süre duş aldığında yüzde 41 daha fazla su ve ısıtılmış suysa yüzde 41 daha fazla enerji harcanır. Dört kişilik bir konutta günlük 400 litrelik kullanım, 6 barda 560 litreye çıkar; yıllık fark 58 m³ mertebesindedir.

Bu nedenle hedef, musluk ucunda 2-3 bardır. Vana çıkışında okunacak değer bundan yüksek olmalıdır çünkü su, vanadan armatüre giderken kot kazanır ve sürtünme kaybı yaşar. Vana bodrumda, kullanım noktası 3. kattaysa aradaki 9 metre kot 0,9 bar, boru sürtünmesi de 0,2-0,4 bar yer. Vana çıkışı 3,5 bara ayarlandığında 3. katta 2,2-2,4 bar kalır. Tesisat bileşenleri ve armatür grupları için ürün grubumuzu inceleyebilirsiniz. (Detay: Tesisat)

Evde su basıncı kaç bar olmalı sorusunun tek bir cevabı yoktur; ölçümün yapıldığı nokta cevabı değiştirir. Daire girişinde 3-4 bar, kullanım noktasında akış varken 2-3 bar, kombi soğuk su girişinde 1,5-4 bar, çamaşır ve bulaşık makinesi girişinde 1-10 bar hedeflenir. Bu dört değeri birbirine karıştırmak, sahadaki yanlış ayarların yaklaşık yarısının kaynağıdır.

Daire girişi, kat vanasından hemen sonraki noktadır ve burada okunan değer o dairenin hidrolik başlangıç noktasıdır. Bu noktada akış yokken 4 barı geçmemesi hedeflenir. Akış varken düşüş 0,5-1,0 bar mertebesinde kalmalıdır; daha fazla düşüş ya kolon çapının küçük olduğunu ya da bir süzgecin tıkandığını gösterir.

Kullanım noktası, en uzak ve en yüksek armatürdür. Tesisat hesabında bu noktaya kritik nokta denir ve tüm sistem bu noktada 1,5 barın altına düşmeyecek şekilde boyutlandırılır. Duş başlığı, elektrikli şofben ve termostatik batarya gibi cihazlar 1,0-1,5 bar altında düzgün çalışmaz. Kritik noktada 2 bar okunuyorsa sistem sağlıklıdır.

Cihaz girişleri kendi etiket değerleriyle sınırlıdır. Genel kural şudur: sistemin izin verdiği maksimum basınç, hattaki en zayıf cihazın maksimum basıncından yüzde 20-25 daha düşük ayarlanır. Bu pay, gün içindeki şebeke salınımını ve termal genleşme sıçramalarını karşılar. Basınç düşürücü vananın tesisattaki genel işlevi ve kullanım alanları için ayrı rehberimize bakabilirsiniz. (Detay: Basınç Düşürücü Kullanımı)

Statik basınç, tesisatta hiçbir musluk açık değilken ölçülen basınçtır. Dinamik basınç ise en az bir tüketici akış çekerken ölçülen basınçtır. İkisi arasındaki fark, boru sürtünmesi ve armatür yerel kayıplarından oluşur ve sağlıklı bir konut tesisatında 0,5-1,5 bar mertebesindedir. Ayar yalnızca dinamik basınca göre yapılır, çünkü kullanıcı suyu akarken kullanır.

Akışsız ölçüm neden yanıltır? Çünkü basınç düşürücü vana, kapalı konumda sızdırmazlık yapan bir organdır ve akış durduğunda çıkış tarafındaki basınç yavaş yavaş giriş basıncına doğru tırmanabilir. Buna sürünme, teknik dilde creep denir. Diyaframlı bir vanada 3 bara ayarlanmış çıkış, gece boyunca hiç su kullanılmazsa 3,5-4 bara kadar yükselebilir. Sabah bu değeri okuyan teknisyen vananın ayarını kaçırdığını düşünüp gereksiz yere kısar.

Doğru yöntem şudur: vanadan sonraki bir musluğu 6-10 L/dak civarında bir debi verecek kadar açın, manometre iğnesinin oturmasını 20-30 saniye bekleyin ve o değeri okuyun. Bu, o vananın gerçek çalışma noktasıdır. Ardından musluğu kapatın, 2 dakika bekleyin ve statik değeri ayrıca not edin. İki değer arasındaki fark 1,5 barı aşıyorsa sorun vanada değil, boru çapında veya tıkalı bir süzgeçtedir.

Statik basınç ölçümünün kendi başına bir kullanımı vardır: hattın maksimum maruz kaldığı basıncı gösterir. Sızdırmazlık ve patlama riski değerlendirmesi statik değere göre yapılır, konfor değerlendirmesi dinamik değere göre yapılır. İki değeri aynı deftere ayrı sütunlarda yazmak, altı ay sonra yapılacak kıyaslamanın tek güvenilir zeminidir.

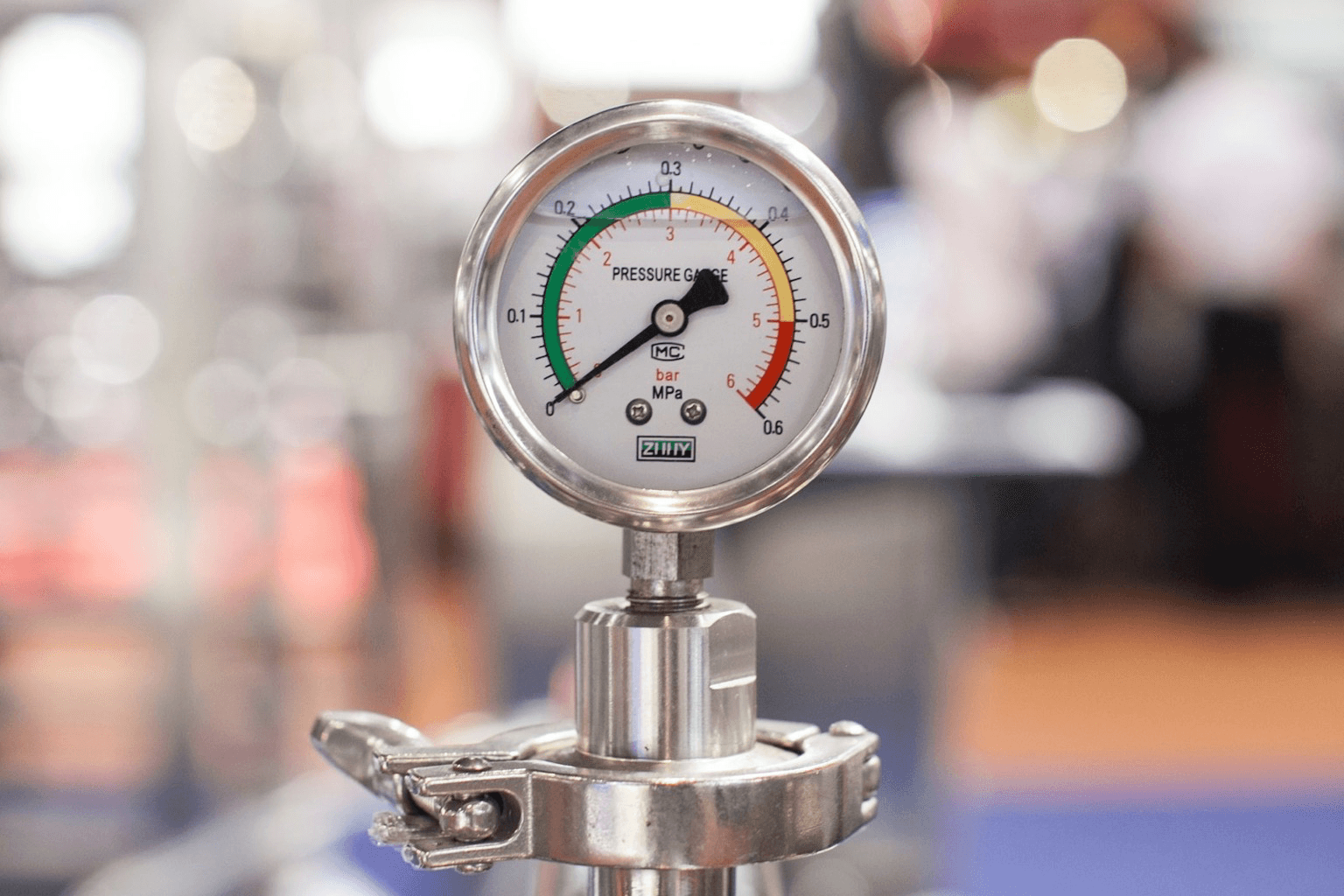

Ölçüm aletinin sınıfı da sonucu etkiler. 0-10 bar skalalı, 63 mm kadranlı, sınıf 1.6 bir manometre 0,16 bar hassasiyet verir; bu, 2-3 bar bandında ayar yapmak için yeterlidir. 0-25 bar skalalı bir manometre aynı kadranda 0,4 bar hassasiyet verir ve 2,6 bar ile 3,0 barı ayırt etmenizi zorlaştırır. Ayar için skalası ölçülecek değerin yaklaşık üç katı olan manometre seçilir.

Basınç düşürücü vana nasıl ayarlanır sorusunun cevabı dokuz adımdır ve sıra önemlidir: hattı hazırla, süzgeci temizle, manometreyi tak, kilit somununu gevşet, akış aç, ayar vidasını çevir, değeri oku, kilitle, kayıt al. Adımların atlanması ayarın birkaç gün içinde kaymasına yol açar. Toplam süre tek daire için 20-30 dakikadır.

Adım 1 — Hattı hazırlayın. Vananın giriş tarafındaki ana küresel vanayı kapatın, çıkış tarafındaki en yakın musluğu açarak hattı boşaltın. Basınç düşürücü vananın ayarını basınçlı hatta zorlayarak yapmak, diyaframı ve yayı gereksiz yükler. Giriş basıncını da bu aşamada not edin; şebeke basıncı 6 barsa ayar stratejisi farklı, 12 barsa farklı olur.

Adım 2 — Süzgeci temizleyin. Çoğu basınç düşürücü vana gövdesinde entegre pislik tutucu bulunur; Honeywell D04FS ve Resideo D06F gibi filtreli tipler bunun tipik örneğidir. Tıkalı süzgeç, vananın çıkışında ayardan bağımsız bir basınç düşüşü yaratır ve teknisyeni yanlış yöne sürükler. Süzgeç sepetini sökün, ters yönde yıkayın, oturma yüzeyini kontrol edip yerine takın.

Adım 3 — Manometreyi doğru noktaya takın. Ölçüm noktası vananın çıkışından itibaren en az 5×DN kadar mesafede olmalıdır. DN25 bir vanada bu 125 mm demektir. Vana çıkışına bitişik ölçülen değer, çıkıştaki türbülans nedeniyle 0,2-0,4 bar sapabilir. Vananın kendi manometre yuvası varsa onu kullanın; yoksa çıkış hattına geçici bir T rakor ve manometre monte edin.

Adım 4 — Kilit somununu gevşetin. Ayar vidasının üzerindeki kilit somunu, ayarın titreşimle kaymasını önler. Uygun anahtarla yarım tur gevşetmek yeterlidir; tamamen sökmeyin, çünkü bazı modellerde yay ön yükü kaçar. Kapaklı tiplerde önce koruma kapağını çıkarın, kapağın contasını kaybetmeyin.

Adım 5 — Akışı açın. Vanadan sonraki bir musluğu, tercihen banyo küveti veya bahçe musluğu gibi yüksek debili bir noktayı açın. Hedef debi 8-12 L/dak'dır. Akış olmadan yapılan ayar, önceki bölümde anlatılan sürünme etkisi yüzünden gerçek çalışma noktasını göstermez ve neredeyse her zaman gereğinden düşük bir ayara yol açar.

Adım 6 — Ayar vidasını çevirin. Saat yönü çıkış basıncını artırır, ters yön azaltır. Hemen hedefe atlamayın; çeyrek tur çevirin, 15 saniye bekleyin, okuyun. Diyaframın yeni dengeye oturması zaman alır. Tipik bir DN20 konut vanasında tam turda 0,8-1,2 bar değişim olur, yani çeyrek tur yaklaşık 0,25 bardır. Hedefin üzerine çıktıysanız doğrudan geri kısmayın: ayarı hedefin 0,5 bar altına indirip tekrar yukarı çıkın, böylece yay histerezisi sıfırlanır.

Adım 7 — Değeri okuyun ve doğrulayın. Dinamik değeri hedefe getirdikten sonra musluğu kapatın, 2 dakika bekleyin ve statik değeri okuyun. Statik değer dinamiğin 0,5 barından fazla üstüne çıkıyorsa vananın oturma yüzeyi sızdırıyordur; ayar değil bakım gerekir. İkinci doğrulama, en uzak ve en yüksek armatürde yapılır: orada akış varken 2 bar okunuyorsa ayar doğrudur.

Adım 8 — Kilitleyin. Basınç düşürücü vana ayarı nasıl kilitlenir sorusunun cevabı üç katmanlıdır: kilit somununu ayar vidasını döndürmeden sıkın, koruma kapağını contasıyla birlikte takın, mümkünse tel mühür veya boya işareti uygulayın. Kilit somununu sıkarken vidanın dönmemesi için vidayı ikinci bir anahtarla tutun; en sık yapılan hata, somunu sıkarken ayarın 0,3-0,5 bar kaymasıdır.

Adım 9 — Kayıt alın. Vananın yanına yapıştıracağınız küçük bir etikete tarih, giriş basıncı, ayarlanan dinamik çıkış, statik çıkış ve ayarı yapanın adını yazın. Altı ay sonra yapılacak kontrolde bu dört sayı, ayarın kayıp kaymadığını anlamanın tek nesnel yoludur. Vana grubu ve tesisat armatürleri için ürün grubumuzu inceleyebilirsiniz. (Detay: Vana Sistemleri)

Su sütununun yarattığı basınç, akışkanın yoğunluğu, yerçekimi ivmesi ve yükseklikle hesaplanır: P = ρ × g × h. Suyun yoğunluğu 1000 kg/m³, yerçekimi 9,81 m/s² alındığında 10 metre su sütunu 98.100 Pa, yani 0,981 bar yapar. Pratikte bu değer 1 bar olarak yuvarlanır ve tesisat hesaplarında her 10 metre kot farkı 1 bar kabul edilir.

Konut binalarında kat yüksekliği tipik olarak 2,8-3,2 metredir. 3,0 metre alındığında her kat 0,3 bar demektir. Bu, yukarı çıkarken basıncın azalması, aşağı inerken artması anlamına gelir. Bodrumda 6 bar olan bir kolon, 5. katta 6 − (5 × 0,3) = 4,5 bar, 10. katta 6 − 3,0 = 3,0 bar verir. Aynı kolonun tepesine 3 bar veren bir ayar, bodrumda 6 bar üretir.

Bu asimetri, tek kademeli merkezi kırmanın temel sınırıdır. Bir kolonun en üst katına 2,5 bar vermek istiyorsanız ve bina 10 katlıysa, kolon dibinde 2,5 + 3,0 = 5,5 bar olmalıdır. 5,5 bar, alt katlardaki armatürler ve cihazlar için üst sınırın üzerindedir. Sonuç: üst katta konfor sağlanırken alt katta su darbesi ve sızıntı riski oluşur.

Aşağı yönlü hesabın ikinci bir kullanımı, depolu sistemlerde çatı deposu kotunun değerlendirilmesidir. Çatıda, en üst kattan 4 metre yukarıda duran bir deponun en üst kat armatürüne verdiği basınç yalnızca 0,4 bardır ve bu, hiçbir modern armatür için yeterli değildir. Bu yüzden çatı depolu binalarda üst 2-3 kat neredeyse her zaman ek basınçlandırma ister. Konut ölçeğinde Grundfos SCALA2, sabit çıkış basıncı üreterek bu görevi tek cihazda çözer.

Kot etkisi, ısıtma devrelerinde de aynı biçimde çalışır ancak orada dolum basıncı ve genleşme tankı ön basıncı üzerinden yönetilir. Basınç mantığının ısıtma tarafındaki karşılığı için genleşme tankı hesabını inceleyebilirsiniz. (Detay: Genleşme Tankı Hesabı)

Aşağıdaki örnek, şebeke basıncı 7 bar, kat yüksekliği 3,0 metre, bodrumda tek kademeli basınç düşürücü vana ile 5,0 bara kırılmış on katlı bir bina içindir. Kolon sürtünme kaybı katı başına 0,05 bar alınmıştır. Değerler statik değil, tipik bir kullanım anındaki dinamik basınçlardır.

• Bodrum (0,0 m) — 5,00 bar. Cihaz sınırlarının üzerinde, su darbesi riski yüksek
• 1. kat (3,0 m) — 4,65 bar. Üst sınırda, armatür kartuşları hızlı aşınır
• 2. kat (6,0 m) — 4,30 bar. Hâlâ hedef bandın üstünde
• 3. kat (9,0 m) — 3,95 bar. Kabul edilebilir tavan
• 4. kat (12,0 m) — 3,60 bar. Konforlu
• 5. kat (15,0 m) — 3,25 bar. Optimum
• 6. kat (18,0 m) — 2,90 bar. Optimum
• 7. kat (21,0 m) — 2,55 bar. Optimum
• 8. kat (24,0 m) — 2,20 bar. Bandın alt ucu
• 9. kat (27,0 m) — 1,85 bar. Termostatik bataryada zayıf
• 10. kat (30,0 m) — 1,50 bar. Duş konforu sınırda, eşzamanlı kullanımda yetersiz

Tabloda görülen 3,5 barlık uçurum, tek noktadan kırmanın matematiksel sonucudur ve daha iyi bir vana seçerek çözülemez. Bodrumdaki değeri 4,0 bara indirirseniz 10. kat 0,5 bara düşer ve o katta su neredeyse akmaz. Bodrumu 5,5 barda bırakırsanız 10. katta 2,0 bar olur ama alt üç katta 5 barın üzerine çıkarsınız.

Çözüm zonlamadır. Aynı bina iki zona bölündüğünde tablo şöyle değişir: bodrumdan 1-5. katlara giden kolon 3,8 bara kırılır, 6-10. katlara giden ayrı kolon 5,3 bara kırılır. Birinci zonda 1. kat 3,45 bar, 5. kat 2,05 bar okur. İkinci zonda 6. kat 3,20 bar, 10. kat 1,80 bar okur. Her iki zonda da tüm katlar 1,8-3,5 bar bandında kalır ve hiçbir kat 4 barı görmez.

İkinci zonun kolon dibinde 5,3 bar bulunması sorun değildir, çünkü o kolonda 6. kata kadar hiç tüketici yoktur; kolon sadece taşıma yapar. Basıncın zararlı olduğu yer armatürün ve cihazın bulunduğu noktadır, borunun kendisi 10 barın üzerinde çalışma basıncına sahiptir. Bu ayrım, zonlamanın neden işe yaradığının özüdür.

Kaç katta basınç düşürücü gerekir sorusunun cevabı kat sayısı değil, en alt kattaki basınçtır. Kural şudur: en alt tüketici noktasında akış varken 4 barı aşan her tesisat basınç düşürücü ister. Şebeke basıncı 4 barın altındaysa hiç gerekmez; 5-6 bar ise tek kademeli bir vana yeter; 8 barın üzerindeyse ve bina 8 kattan yüksekse zon bazlı kırma zorunlu hale gelir.

Zon yüksekliğinin üst sınırı basınç bandından türetilir. Bir zonun en üst katında 2,0 bar, en alt katında 4,0 bar istiyorsanız, aradaki fark 2,0 bardır ve bu 20 metre kot demektir. 3,0 metre kat yüksekliğiyle 20 metre yaklaşık 6-7 kat eder. Bu yüzden pratik kural, bir basınç zonunun 6-7 katı geçmemesidir.

Kat sayısına göre pratik hüküm şöyledir: 1-4 katlı binada tek vana, ana giriş sonrası; 5-8 katlı binada tek vana yeterli olabilir ancak üst katlarda ek basınçlandırma gerekebilir; 9-14 katlı binada iki zon; 15-20 katlı binada üç zon. Yirmi katın üzerinde ara hazneli veya kademeli hidrofor gruplu çözümler devreye girer ve konu artık sadece vana ayarı olmaktan çıkar.

Apartmanda su basıncı yüksek şikâyeti geliyorsa, ilk yapılacak iş şikâyetin geldiği katı ve şikâyetin biçimini not etmektir. Alt katlardan geliyorsa ve şikâyet sert akış, muslukta titreme, makinede darbe sesi biçimindeyse tanı basınç fazlalığıdır. Üst katlardan geliyorsa ve şikâyet zayıf akışsa tanı ters yöndedir; oradaki çözüm vana kısmak değil, basınçlandırmadır. Apartman ölçeğinde basınçlandırma seçimi için ayrı rehberimiz vardır. (Detay: Apartman İçin Hidrofor Nasıl Seçilir? Kaç Daireye Kaç HP Hidrofor Gerekir?)

Basınç düşürücü vanalarda kademe oranı, giriş basıncının çıkış basıncına bölümüdür ve pratik üst sınırı 3:1'dir. 9 bar giriş, 3 bar çıkış oranı 3:1'dir ve tek vanayla yapılabilir. 12 bar giriş, 3 bar çıkış oranı 4:1'dir ve tek vanaya yaptırıldığında kavitasyon, gürültü ve oturma yüzeyi aşınması başlar. Bu durumda iki kademe kullanılır.

• Tek kademeli kırma — Uygulama: giriş/çıkış oranı 3:1 ve altı, tipik 4-9 bar giriş
• Tek kademeli kırma — Bileşen: bir adet vana, bir manometre, bir süzgeç
• Tek kademeli kırma — Ses seviyesi: 40-50 dB(A) mertebesinde, teknik hacimde sorun değil
• Tek kademeli kırma — Bakım: yılda bir süzgeç temizliği, 5-8 yılda kartuş yenileme
• Tek kademeli kırma — Zayıf yön: giriş basıncı salınırsa çıkış da 0,3-0,5 bar salınır
• İki kademeli kırma — Uygulama: oran 3:1 üstü, tipik 10-16 bar giriş
• İki kademeli kırma — Bileşen: iki vana seri, aralarında en az 10×DN mesafe ve ara manometre
• İki kademeli kırma — Ses seviyesi: kademe başına 35-42 dB(A), toplamda tek kademeden düşük
• İki kademeli kırma — Bakım: iki süzgeç, iki kartuş; işçilik kalemi yaklaşık iki katı
• İki kademeli kırma — Güçlü yön: giriş salınımı ikinci kademede sönümlenir, çıkış 0,1 bar içinde kalır
• İki kademeli kırma — Kademe dağılımı: 14 bar girişte 1. kademe 6 bar, 2. kademe 3 bar; her kademe 3:1 altında

Ara mesafe kuralı sık atlanır. İki vana birbirine bitişik monte edildiğinde birinci vananın çıkışındaki türbülanslı akış, ikinci vananın diyaframını düzensiz uyarır ve çıkışta salınım başlar. DN25 için 10×DN = 250 mm düz boru, bu salınımı ortadan kaldırır. Ara noktaya manometre koymak da zorunludur; aksi halde hangi kademenin ayarı kaydı anlaşılamaz.

İki kademeli düzende ayar sırası aşağıdan yukarı değil, akış yönünde yapılır. Önce birinci kademe ara hedefe ayarlanır ve kilitlenir, sonra ikinci kademe nihai hedefe ayarlanır. Ters sırada yapılırsa ikinci kademenin ayarı, birinci kademe değiştiği anda kayar ve iş baştan yapılır. Endüstriyel hatlarda benzer bir kademe mantığı balans vanalarında da geçerlidir. (Detay: Danfoss Balans Vanası Nedir? Isıtma ve Soğutma Sistemlerinde Neden Kullanılır?)

Hattaki cihazların maksimum çalışma basıncı, basınç düşürücü vana ayarının gerçek üst sınırını belirler. Kombi soğuk su girişleri tipik olarak 10 bar, boylerler 8-10 bar, çamaşır ve bulaşık makinesi giriş hortumları 10 bar, termostatik bataryalar 10 bar, esnek bağlantı hortumları ise 6-10 bar mertebesinde etiketlenir. Bunlar dayanım sınırıdır, çalışma hedefi değildir.

• Kombi soğuk su girişi — Maksimum: 10 bar mertebesinde, önerilen çalışma 1,5-4 bar
• Kombi kullanım suyu akış anahtarı — Devreye girme eşiği: 2,0-2,5 L/dak, bunun altında sıcak su gelmez
• Boyler (paslanmaz/emaye) — Maksimum: 8-10 bar, emniyet ventili tipik 6-8 bar
• Çamaşır makinesi giriş valfi — Çalışma aralığı: 1-10 bar, tipik optimum 2-4 bar
• Bulaşık makinesi giriş valfi — Çalışma aralığı: 1-10 bar, 0,5 bar altında dolum hatası verir
• Termostatik duş bataryası — Çalışma aralığı: 1-5 bar, sıcak-soğuk basınç farkı 0,5 barı geçmemeli
• Esnek metal örgülü bağlantı hortumu — Patlama sınırı: 6-10 bar, en zayıf halka genelde budur
• Fotoselli batarya solenoid valfi — Maksimum: 6-8 bar, yüksek basınçta çekmeme arızası verir
• Su arıtma cihazı membran girişi — Çalışma aralığı: 2-6 bar, 6 bar üstü membran ömrünü kısaltır

Bu listedeki en zayıf halka, neredeyse her konutta esnek metal örgülü bağlantı hortumudur. Etiket değeri 10 bar olsa da hortumun iç lastiği 5 yılda yaşlanır ve gerçek patlama sınırı düşer. Sürekli 5 bar altında çalışan bir hortum 8-10 yıl dayanırken, 7 bar altında çalışan aynı hortum 4-5 yılda su sızdırmaya başlar. Konutlarda görülen zemin su basmalarının önemli bir bölümü bu kalemden gelir.

Kombi için su basıncı kaç bar sorusunun iki ayrı cevabı olduğunu ayırt etmek gerekir. Kombinin ısıtma devresi kapalı bir çevrimdir ve soğukken 1,0-1,5 bar dolum basıncında tutulur; bu değer manometrede yeşil bantta gösterilir. Kombinin kullanım suyu girişi ise şebekeye bağlıdır ve orada 1,5-4 bar hedeflenir. İki manometreyi karıştırıp ısıtma devresini 3 bara doldurmak, ısınınca emniyet ventilinin boşaltmasına yol açar.

Kapalı ısıtma devresinde basınç yönetimi genleşme tankının ön basıncıyla birlikte kurulur. Tank ön basıncı yanlışsa dolum basıncı ne kadar doğru ayarlanırsa ayarlansın sistem çalışırken basınç dalgalanır. Genleşme tankı ön basıncı konusunu ayrı rehberde ele alıyoruz. (Detay: Hidrofor Genleşme Tankı Hava Basıncı Kaç Bar Olmalı?)

Basıncın 5 barın üzerinde kalması dört ayrı hasar mekanizması üretir: su darbesi şiddetinin artması, contalarda sürekli gerilme kaynaklı sızıntı, armatür kartuşlarının hızlanan aşınması ve gereksiz su tüketimi. Bu dördü birbirinden bağımsız çalışır; birini çözmek diğerini çözmez, hepsinin ortak çözümü basıncı bandına çekmektir.

Su darbesi, hızla akan su kütlesinin ani duruşuyla oluşan basınç dalgasıdır ve şiddeti Joukowsky bağıntısıyla hesaplanır: ΔP = ρ × a × Δv. Çelik boruda dalga hızı a yaklaşık 1200 m/s, PPRC boruda 350-450 m/s'dir. 2 m/s hızla akan suyun çelik boruda ani durması ΔP = 1000 × 1200 × 2 = 2.400.000 Pa, yani 24 bar ek basınç üretir. Bu dalga, hattaki mevcut basıncın üzerine biner.

Kritik nokta şudur: dalganın şiddeti hıza bağlıdır, hız ise basınca bağlıdır. Basıncı 6 bardan 3 bara indirdiğinizde armatürden geçen hız √2 kat, yani yüzde 29 azalır ve darbe genliği de aynı oranda düşer. 24 barlık bir darbe 17 bara iner. Bu, çamaşır makinesi solenoid valfinin her kapanışında hatta gönderdiği şoku üçte bir azaltmak demektir.

Sızıntı mekanizması daha sinsidir çünkü ani değil, kümülatiftir. Bir rakor contası 3 barda sürekli yüklüyken elastik sınırında kalır ve on yıl dayanır; 7 barda aynı conta plastik deformasyona geçer, sıkıştığı boşluğa akar ve iki-üç yılda sızdırmaya başlar. Aynı mantık batarya kartuşlarının seramik disklerinde de geçerlidir: yüksek basınçta disk yüzeyindeki yağ filmi incelir, tork artar ve musluk sertleşir.

Su tüketimi kalemi çoğu zaman göz ardı edilir ama en kolay ölçülenidir. Dört kişilik bir konutta günlük su kullanımı 400-500 litredir. Basıncı 6 bardan 3 bara indirdiğinizde armatürlerden geçen debi yüzde 29 azalır; kullanıcı aynı süreyi harcarsa tüketim 400 litreden 284 litreye iner. Yıllık fark yaklaşık 42 m³, ısıtılmış su payı yüzde 40 alınırsa yıllık 700-900 kWh mertebesinde enerji tasarrufu demektir. Enerji verimliliği tarafındaki diğer kalemleri ayrı rehberde topladık. (Detay: Mekanik Sistemlerde Enerji Verimliliği)

Basıncın 1,5 barın altına inmesi, konfor kaybının ötesinde işlevsel arıza üretir. Duş basıncı düşük olduğunda termostatik batarya sıcaklık tutmaz, kombi kullanım suyu akış anahtarı devreye girmez, bulaşık makinesi dolum hatası verir ve su arıtma cihazının membranı verim düşürür. Bu dört arızanın hepsi, kullanıcı tarafından cihaz arızası sanılır.

Kombi akış anahtarı, kullanım suyu hattında bir eşik debinin üzerinde akış algıladığında brülörü ateşleyen organdır. Eşik tipik olarak 2,0-2,5 L/dak'dır. Basınç 1,0 bara indiğinde bir duş bataryasından geçen debi 4-5 L/dak'ya iner; bu hâlâ eşiğin üzerindedir. Ancak aynı anda bir mutfak musluğu da açılırsa duş hattındaki debi 2 L/dak'nın altına düşer, kombi kapanır ve kullanıcı duşta soğuk suyla karşılaşır.

Termostatik batarya için kritik olan mutlak basınç değil, sıcak ve soğuk hat arasındaki basınç farkıdır. Bu fark 0,5 barı aştığında karışım oranı kayar ve batarya sıcaklığı tutamaz. Soğuk su şebekeden 3 barda, sıcak su boylerden 2,2 barda geliyorsa fark 0,8 bardır ve batarya sürekli düzeltme yapmaya çalışır. Çözüm, boyler girişine ayrı bir basınç düşürücü koyup iki hattı aynı basınca oturtmaktır.

Düşük basıncın en yaygın yanlış teşhisi, basınç düşürücü vananın gereğinden fazla kısılmış olmasıdır. İkinci en yaygın nedeni ise tıkalı süzgeç veya kireçlenmiş perlatördür. Ayara dokunmadan önce armatür ucundaki perlatörü sökün, akışı test edin. Perlatör söküldüğünde akış normale dönüyorsa sorun basınçta değildir. Aynı testi daire girişindeki filtre için de yapın.

Basınç düşürücü vana çıkış basıncı yükseliyor şikâyetinin en yaygın nedeni vananın bozulması değil, termal genleşmedir. Basınç düşürücü vana tek yönlü çalışır: giriş basıncını kırar ama çıkış tarafında oluşan basıncı geri şebekeye kaçıramaz. Boylerde ısınan su genleşir, gidecek yeri olmayan bu hacim artışı kapalı hacimde basınca dönüşür.

Sayısal olarak bakalım. 150 litrelik bir boylerdeki su 15 °C'den 60 °C'ye ısıtıldığında hacimsel genleşme katsayısı yaklaşık yüzde 1,7'dir. Genleşen hacim 150 × 0,017 = 2,55 litredir. Su pratikte sıkıştırılamaz olduğundan bu 2,55 litre, esnek olmayan bir hacimde saniyeler içinde 8-10 bara varan basınç sıçraması üretir. Emniyet ventili varsa açar ve damlatır; yoksa hattaki en zayıf bileşen teslim olur.

Çözüm, boyler soğuk su girişine 8-12 litrelik bir kullanma suyu genleşme tankı koymaktır. Tank ön basıncı, hattaki ayarlanmış basınçla aynı olacak şekilde ayarlanır: hat 3,5 bara ayarlıysa tank ön basıncı da 3,5 bar yapılır. Bu, genleşen hacmin membranı esneterek soğurulmasını sağlar ve basınç sıçraması 0,5 barın altında kalır. Tank seçimi ve boyutlandırma için ayrı rehberimiz var. (Detay: Genleşme Tankı Nasıl Seçilir? 24, 50, 100, 200 ve 500 Litre Tank Nerede Kullanılır?)

İkinci senaryo, gece boyunca şebeke basıncının yükselmesidir. Şehir şebekesinde gece tüketim düşer, sürtünme kayıpları kaybolur ve şebeke basıncı 2-4 bar artabilir. Gündüz 6 bar olan giriş, gece 10 bara çıkar. Kademe oranı gündüz 6/3 = 2:1 iken gece 10/3 = 3,3:1 olur ve vananın regülasyon hassasiyeti bozulur, çıkış 0,3-0,6 bar tırmanır. Bu durumda çözüm iki kademeli düzendir.

Üçüncü senaryo, vananın oturma yüzeyindeki kireç veya kum tanesidir. Sürünme belirtisi şudur: akış varken çıkış 3,0 bar, akış kesildikten 10 dakika sonra 5,5 bar, bir saat sonra giriş basıncına eşit. Bu tablo net bir sızdırma tanısıdır ve ayar vidasıyla çözülmez. Vana kartuşu sökülür, oturma yüzeyi ve O-ring kontrol edilir. Caleffi 5350 ve Watts DRV gibi kartuşlu tiplerde bu işlem gövdeyi sökmeden yapılabilir.

Basınç kırma iki yerde yapılabilir: kolon başında zon bazlı veya daire girişinde daire bazlı. İkisi birbirinin alternatifi değil, tamamlayıcısıdır. Zon bazlı kırma kaba ayarı yapar ve kolonu güvenli banda çeker; daire bazlı kırma ince ayarı yapar ve kot farkını sıfırlar. Yüksek binalarda ikisi birlikte kullanılır.

• Zon bazlı kırma — Konum: kolon dibinde, teknik hacimde veya şaftta
• Zon bazlı kırma — Kapsam: 5-7 kat, tipik 15-20 daire
• Zon bazlı kırma — Vana boyutu: DN40-DN65, debi 8-20 m³/h mertebesinde
• Zon bazlı kırma — Avantaj: tek noktadan bakım, tek manometre, düşük bileşen sayısı
• Zon bazlı kırma — Dezavantaj: zon içi kat farkı 1,5-2,0 bar olarak kalır, giderilemez
• Zon bazlı kırma — Erişim: ortak alan, daire sahibinden bağımsız müdahale mümkün
• Daire bazlı kırma — Konum: daire girişinde, sayaç sonrası kolektör öncesi
• Daire bazlı kırma — Kapsam: tek daire, 4-10 tüketici
• Daire bazlı kırma — Vana boyutu: DN15-DN25, debi 1,5-3,5 m³/h mertebesinde
• Daire bazlı kırma — Avantaj: her daire kendi katının kotuna göre 3 bara oturtulur, konfor eşitlenir
• Daire bazlı kırma — Dezavantaj: daire sayısı kadar vana, süzgeç ve bakım noktası; işçilik kalemi katlanır
• Daire bazlı kırma — Erişim: daire içi, bakım için sakinle randevu gerekir

Hangisi kime uygun? 4 kata kadar olan binalarda tek bir ana vana yeterlidir, daire bazlı kırmaya gerek yoktur. 5-8 kat arasında ana vana artı sadece alt iki kata daire bazlı ek vana konur. 9 kat ve üzerinde zon bazlı kırma zorunludur ve her zonun en alt iki katına daire bazlı ince ayar eklenir. 15 katın üzerinde her dairenin kendi vanasına sahip olması, işletme sırasında çıkan şikâyet sayısını belirgin biçimde azaltır.

Endüstriyel ve ticari yapılarda karar kriteri değişir. Orada belirleyici olan kat sayısı değil, hat üzerindeki hassas ekipmandır: buhar jeneratörü besleme hattı, ters ozmoz membranı, otomatik dozaj ünitesi gibi noktalar kendi lokal basınç düşürücülerini ister. Danfoss AVD gibi kendinden etkili regülatörler bu tür sabit set noktalı uygulamalarda kullanılır. Ticari yapılarda mekanik sistem kurgusunun tamamı için ayrı rehberimiz var. (Detay: Ticari Binalarda Mekanik Sistemler)

Hidroforlu bir tesisatta basınç düşürücü vana, hidroforun ürettiği basıncı değil, hidroforun ulaşamadığı bölgedeki fazlalığı yönetir. İki organ birbirini iptal edecek şekilde ayarlanırsa sistem sürekli çalışır ve enerji harcar. Temel kural: hidroforun durma basıncı ile basınç düşürücü vananın çıkış ayarı arasında en az 1,0 bar fark olmalıdır.

Örnek üzerinden gidelim. Bodrumdaki hidrofor 4,0 bar başlama, 6,0 bar durma basıncına ayarlıysa kolon dibinde basınç 4,0-6,0 bar arasında salınır. Alt üç katın daire girişlerine konan basınç düşürücü vanalar 3,0 bara ayarlanırsa, hidrofor 4,0 bara düştüğü anda bile vana çıkışında 3,0 bar sabit kalır. Fark 1,0 bardır ve yeterlidir. Vanalar 3,8 bara ayarlansaydı hidrofor 4,0 bara düştüğünde vana tam açılır, regülasyon kaybolur ve çıkış hidroforla birlikte salınmaya başlardı.

Frekans konvertörlü hidroforlarda durum daha basittir çünkü sabit basınç üretirler. Grundfos SCALA2 gibi entegre hız kontrollü bir cihaz çıkışta 3,0 bar sabit tutar; bu durumda basınç düşürücü vanaya çoğu zaman hiç gerek kalmaz. Sabit basınçlı cihaz kullanıldığında vana yalnızca cihazın altındaki katlarda, yani kot olarak daha alçak noktalarda anlamlıdır.

Hidroforun sürekli çalışması ile basınç düşürücü vana ayarı arasındaki bağ da göz ardı edilmemelidir. Vana çıkışında sızıntı varsa hidrofor bunu talep sanar ve devreye girer; kullanıcı geceleri pompanın çalıştığını duyar. Bu tabloda önce vana sızdırmazlığı, sonra genleşme tankı ön basıncı kontrol edilir. Hidroforun sürekli çalışması konusunu ayrı rehberde detaylandırdık. (Detay: Hidrofor Sürekli Çalışıyor ve Durmuyor: 10 Olası Neden ve Çözümü)

Villa ölçeğinde tipik kurgu şudur: kuyudan veya depodan basan pompa 3,5 bar sabit basınç üretir, bina tek katlıysa basınç düşürücüye gerek yoktur. İki katlı ve bodrumlu bir villada bodrumdaki çamaşırhane ve teknik hacim için 3,0 barlık lokal bir vana konur, üst katlar doğrudan beslenir. Villa uygulamalarında basınçlandırma seçimi için ayrı rehberimiz var. (Detay: Villa İçin Hidrofor Tavsiyesi: Sessiz, Güçlü ve Az Elektrik Tüketen Modeller)

Devreye alma, ayarın yapıldığı an değil, ayarın kalıcı hale getirildiği andır. Üç işlem zorunludur: mekanik kilitleme, görsel işaretleme ve yazılı kayıt. Görsel işaretleme, ayar vidası ile gövde arasına çekilen ince bir boya çizgisi ya da ortak alanlarda tel mühürdür; çizgi kırılmışsa vidaya dokunulmuş demektir.

Mekanik kilitleme, kilit somununun ayar vidasını döndürmeden sıkılmasıdır. Bunun için iki anahtar kullanılır: biri vidayı sabit tutar, diğeri somunu sıkar. Tek anahtarla yapılan sıkma işleminde vida 10-20 derece döner ve bu, çıkışta 0,3-0,5 barlık bir kayma demektir. Sıkma sonrası manometre tekrar okunur; değer değiştiyse işlem tekrarlanır.

Yazılı kayıt, vananın yanına yapıştırılan etikettir. Bulunması gerekenler: ayar tarihi, giriş basıncı, ölçülen dinamik çıkış, ölçülen statik çıkış, manometre skalası ve ayarı yapan. Altı kalem bir kartvizite sığar ve sonraki teknisyenin işini yarıya indirir.

Devreye almanın son adımı, en uzak ve en yüksek noktada doğrulamadır. Kritik noktada iki musluğu aynı anda açın ve basıncın 1,5 barın altına düşmediğini doğrulayın.

Basınç düşürücü vanalar bakım isteyen organlardır. Konut tesisatında yılda bir süzgeç temizliği, 3 yılda bir kartuş kontrolü, 5-8 yılda bir kartuş yenileme tipik periyottur. Suyun sertliği 15 °fH üzerindeyse bu periyotlar üçte bir kısalır. Bakım yapılmayan bir vanada ayar kayması kaçınılmazdır ve sorumlu vana değil, atlanan bakımdır.

Arıza ağacı şu sırayla yürütülür. Birinci soru: çıkış hem statik hem dinamik olarak yüksek mi? Evetse ayar vidası kaymıştır, yeniden ayarlanır. İkinci soru: dinamik doğru ama statik tırmanıyor mu? Evetse oturma yüzeyi sızdırıyordur veya termal genleşme vardır; önce genleşme tankı, sonra kartuş kontrol edilir. Üçüncü soru: hem statik hem dinamik düşük mü? Evetse süzgeç tıkalıdır veya giriş basıncı düşmüştür.

Dördüncü soru: çıkış salınıyor mu? Vananın büyük seçilmesi, yani vananın kapasitesinin fiili debiye göre çok yüksek olması, kısmi açıklıkta kararsızlığa yol açar ve çıkışta 0,3-0,8 barlık salınım üretir. Bu, ayarla çözülmez; vana bir boy küçültülür. Boyut seçiminin nasıl yapıldığını kardeş rehberde anlatıyoruz. (Detay: Honeywell/Resideo Basınç Düşürücü Vana Nasıl Seçilir?)

Beşinci soru: vanadan ıslık veya cızırtı geliyor mu? Ses, kademe oranının 3:1'i aştığının ya da vananın çok kısılmış olduğunun göstergesidir. Vana içinde akış hızı arttıkça yerel basınç suyun buhar basıncının altına iner ve kavitasyon başlar; bu, oturma yüzeyinde 1-2 yıl içinde erozyon oyukları açar. Çözüm iki kademeli düzendir. Vana ve tesisat ürün gruplarında taşıdığımız markalara göz atabilirsiniz. (Detay: markalar sayfamız)
