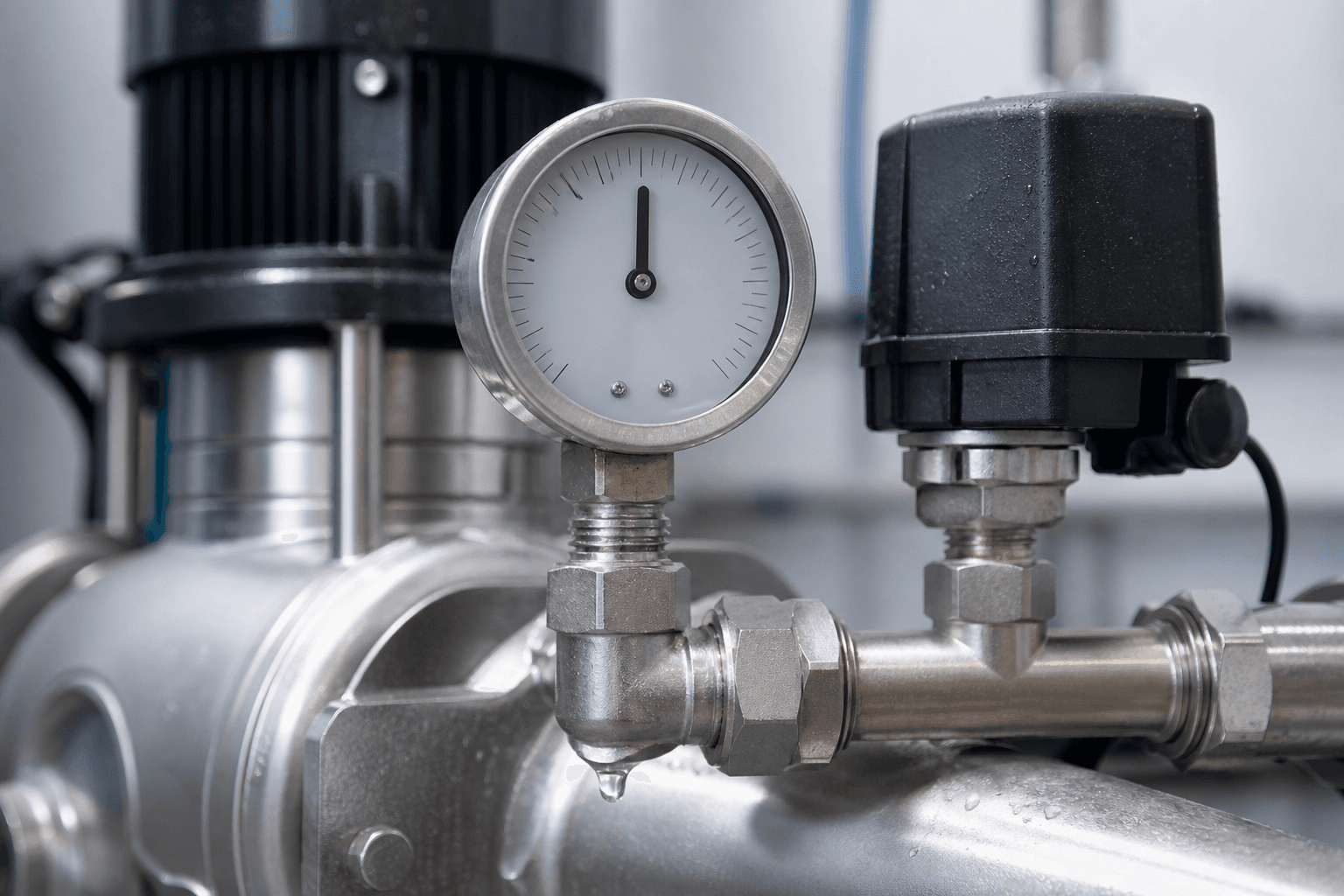

Hidrofor Sürekli Çalışıyor ve Durmuyor: 10 Olası Neden ve Çözümü

Hidrofor neden sürekli çalışır sorusunun cevabı üç ölçümle yüzde 80 oranında daraltılabilir. Bu üç ölçüm herhangi bir parça sökülmeden, sadece manometre, kronometre ve bir pense ampermetre ile yapılır. Sırayla uygulandığında sorunun sızıntı tarafında mı, kontrol tarafında mı yoksa pompa tarafında mı olduğunu ortaya koyar.

Adım 1, kapalı sistem basınç testidir. Binadaki tüm musluk, duş, rezervuar, bulaşık ve çamaşır makinesi vanalarını kapatın. Pompanın durmasını bekleyin ve manometre değerini yazın. 30 dakika sonra tekrar okuyun. Basınçta 0,3 bardan fazla düşüş varsa sistemde sızıntı vardır. 0,1 barın altındaki düşüş normal ölçüm toleransıdır ve sızıntı sayılmaz.

Adım 2, kalkış sıklığı sayımıdır. Tüm musluklar kapalıyken pompanın bir saat içinde kaç kez devreye girdiğini sayın. Sağlıklı bir sistemde bu sayı sıfırdır. Saatte 1-3 kalkış küçük bir sızıntıya, dakikada 1 kalkıştan fazlası ise ciddi bir sızıntıya ya da tamamen boşalmış genleşme tankına işaret eder. Sabit devirli bir hidroforda saatte 20 kalkış üzeri, motor sargısı için termal risk sınırıdır.

Adım 3, akım ölçümüdür. Pompa çalışırken besleme kablosundan pense ampermetre ile akım okuyun ve motor etiketindeki anma akımı ile karşılaştırın. Ölçülen akım anma değerinin yüzde 60 altındaysa pompa su basmıyor demektir; emişte hava veya kavitasyon olasıdır. Akım anma değerinin üzerindeyse mekanik sürtünme, tıkalı çark ya da yatak arızası düşünülmelidir.

Bu üç ölçümün sonucu doğrudan bir yola çıkar. Basınç düşüyorsa 1, 2 ve 3 numaralı nedenlere; basınç düşmüyor ama pompa yine de sık kalkıyorsa 4, 5 ve 6 numaralı nedenlere; pompa hiç durmuyor ve hedef basınca ulaşamıyorsa 7, 8, 9 ve 10 numaralı nedenlere bakın. Basınçlandırma sistemlerinin genel yapısı ve ürün grupları için hidrofor sayfamızı inceleyebilirsiniz. (Detay: Pompa Sistemleri)

Tesisat sızıntısı, hidrofor sürekli çalışıyor şikâyetinin tek başına en yaygın nedenidir. Sistem kapalıyken bile su kaçtığı için hat basıncı yavaşça düşer, şalterin alt sınırına iner ve pompa kimse su kullanmadığı hâlde devreye girer. Belirtisi çok nettir: gece boyunca, ev boşken ya da tatilde pompanın çalışma sesinin duyulması.

Ölçülecek değer basınç düşüş hızıdır. Tüm vanalar kapalıyken 30 dakikada 0,3-0,5 bar düşüş, saatte yaklaşık 1-3 litrelik bir kaçağa karşılık gelir ve genellikle damlayan bir musluk ya da rezervuardır. 30 dakikada 1,5 bardan fazla düşüş, gizli bir boru kaçağı veya açık kalmış bir bahçe hattı işaretidir. Basıncın 5 dakikada sıfıra inmesi ise büyük bir patlak anlamına gelir.

Kök neden çoğunlukla armatür contalarının yaşlanmasıdır. Dakikada 10 damla akıtan bir musluk günde yaklaşık 3 litre, ayda 90 litre su kaybettirir; bu miktar bir hidroforu günde 5-15 kez gereksiz yere kalkıp durmaya zorlar. İnce bir su akışı hâlinde akan musluk ise günde 30 litreyi aşar ve pompanın kalkış sayısını saatlik seviyeye taşır.

Çözüm adımları sırayla şöyledir. Önce ana kolon vanasını kapatıp testi tekrarlayın; basınç artık düşmüyorsa kaçak vana sonrasındaki iç tesisattadır. Sonra kat vanalarını tek tek kapatarak sızıntının hangi kolonda olduğunu daraltın. Daireleri sırayla izole ettiğinizde basınç düşüşünün durduğu nokta, kaçağın bulunduğu bölgedir.

Bölge belirlendikten sonra görünür noktalar kontrol edilir: musluk contaları, duş bataryası, esnek bağlantı hortumları, çamaşır ve bulaşık makinesi girişleri, bahçe muslukları ve kombi doldurma musluğu. Kombi doldurma musluğunun tam kapanmaması, temiz su hattından ısıtma devresine sürekli su kaçırdığı için hem hidroforu hem de ısıtma tarafındaki basıncı bozar. Isıtma tesisatı bileşenleri için ilgili ürün grubumuza bakabilirsiniz. (Detay: Isıtma)

Görünür bir kaçak bulunamazsa sıra gizli boru kaçağına gelir. Şap altındaki hatlarda su kaçağı, zeminde sıcaklık farkı, duvarda nem lekesi ve boru hattı boyunca duyulan sürekli tıslama sesiyle kendini belli eder. Bu aşamada akustik dinleme cihazı veya termal kamera ile tespit yapılır. Vana ve bağlantı elemanlarının yenilenmesi gerektiğinde ürün grubumuzu inceleyebilirsiniz. (Detay: Vana Sistemleri)

Rezervuar iç takımı kaçağı, sızıntı kaynaklı sürekli çalışmanın en çok gözden kaçan nedenidir. Kaçan su doğrudan klozete aktığı için yerde su birikmez, tavanda leke çıkmaz ve kullanıcı hiçbir belirti görmez. Buna karşılık kaçak miktarı büyüktür: kötü oturmuş bir tahliye contası saatte 20-60 litre su geçirebilir.

Belirtisi, pompanın düzenli aralıklarla kısa süreli kalkış yapmasıdır. Tipik tablo, 10-20 dakikada bir 5-15 saniye çalışan bir pompadır. Kaçak büyüdükçe aralık kısalır ve pompa neredeyse hiç durmaz hâle gelir. Ev sakinleri bu durumu genellikle pompa arızası sanır; oysa pompa doğru davranmaktadır.

Ölçüm yöntemi çok basittir ve hiçbir alet gerektirmez. Rezervuara birkaç damla gıda boyası veya renkli temizlik tableti atın, 20 dakika boyunca sifonu çekmeyin. Klozet haznesindeki suyun renklenmesi, tahliye contasının sızdırdığını kesin olarak gösterir. İkinci kontrol, taşma borusudur: rezervuar içindeki taşma borusundan sürekli su akıyorsa şamandıra ayarı yüksek ya da giriş valfi tam kapanmıyordur.

Kök neden üç bileşenden birindedir. Birincisi, tahliye grubunun lastik contasının kireç ve yaşlanma nedeniyle sertleşmesidir. İkincisi, giriş valfinin damla damla su geçirmesi ve seviyeyi taşma borusuna kadar yükseltmesidir. Üçüncüsü, çift kademeli tahliye butonunun tam yerine oturmaması ve tahliye kapağını yarım açık bırakmasıdır.

Çözüm için rezervuar köşe vanasını kapatın, rezervuarı boşaltın ve iç takımı sökün. Tahliye contası sert, çatlak veya kireçli ise değiştirin. Şamandıra seviyesini taşma borusunun 2-3 cm altına ayarlayın. İç takım 8-10 yaşın üzerindeyse tek parça yenilemek, parça parça onarımdan daha kalıcıdır. Bir binada birden fazla klozet varsa hepsini aynı testle kontrol edin; çoğu vakada birden fazla rezervuar sızdırır.

Çek valf, suyun tek yönde akmasını sağlayan, ters akışta kapanan bir vanadır. Hidrofor sistemlerinde iki kritik noktada bulunur: pompa çıkışında ve emiş hattının ucundaki dip klapede. Bu iki elemandan biri sızdırdığında basınçlı su tesisattan geri, deponun veya kuyunun içine kaçar. Sonuç, kimse su kullanmadan hat basıncının düşmesi ve pompanın devreye girmesidir.

Çek valf sızdırıyor belirtileri, tesisat sızıntısından bir noktada ayrılır: kapalı sistem testinde basınç düşer, ancak binada hiçbir yerde su kaybı bulunamaz ve su sayacı dönmez. Sayacın durması, kaçan suyun tesisata değil emiş tarafına gittiğini gösterir. İkinci belirti, pompa durduktan hemen sonra emiş hattından duyulan geri akış sesidir.

Ölçüm için pompa çıkışındaki ve depo girişindeki manometreleri birlikte izleyin. Pompa durduktan sonra çıkış basıncı 2-3 dakika içinde 1 bardan fazla düşüyor ve emiş hattında hava girişi sesi duyuluyorsa dip klape sızdırıyordur. Yalnızca çıkış basıncı düşüyorsa ve emiş hattı sessizse, sızdıran eleman çıkış çek valfidir.

Kök neden genellikle mekaniktir. Klapenin yayı yorulmuş, oturma yüzeyine kireç veya kum tanesi sıkışmış ya da lastik conta yaşlanıp sertleşmiştir. Kuyu ve depo uygulamalarında kum ve tortu birikimi en yaygın sebeptir. Ayrıca yatay hatta monte edilmesi gereken bir klapenin düşey monte edilmesi veya ters yönde takılması da kapanma performansını bozar.

Çözüm adımları: sistemi basınçsız hâle getirin, çek valfi sökün, oturma yüzeyini ve klapeyi temizleyin. Kireç kalıntısı fırçayla alınmalı, çizik oluşturacak sert aletler kullanılmamalıdır. Conta sertleşmişse değiştirin. Yay gerginliği azalmışsa valfi komple yenileyin. Dip klapeyi mutlaka bir emiş süzgeci ile birlikte kullanın; süzgeç, kum tanelerinin oturma yüzeyine ulaşmasını engelleyerek arızayı en baştan önler. Uygun valf tipleri için ürün grubumuza bakabilirsiniz. (Detay: Vana Sistemleri)

Genleşme tankı ön basıncı, hidrofor arızalarının en çok yanlış teşhis edilen kalemidir. Basınç tankı, membranla ayrılmış iki bölmeden oluşur: bir tarafta su, diğer tarafta önceden basılmış hava. Bu hava yastığı, küçük su taleplerini pompayı çalıştırmadan karşılar. Ön basınç kaybolduğunda ya da membran yırtıldığında tank tampon görevini yapamaz ve pompa her damla su talebinde devreye girer.

Belirti çok karakteristiktir: hidrofor sürekli çalışıp duruyor, yani birkaç saniye çalışıp duruyor ve hemen tekrar kalkıyor. Buna sahada tıklama veya çekiçleme denir. Musluk hafifçe açıldığında manometre ibresi hızla ileri geri salınır. Bu tabloda sızıntı testi temiz çıkar; basınç kapalı sistemde düşmez, ama kullanım anında pompa hiç durmaz.

Genleşme tankı hava basıncı kaç bar olmalı sorusunun cevabı hesapla bulunur. Kural şudur: tank ön basıncı, pompanın devreye girme basıncından 0,2-0,3 bar düşük olmalıdır. Şalter 2,5 bar devreye girme ve 3,5 bar durma değerine ayarlıysa tank ön basıncı 2,2-2,3 bar olmalıdır. Frekans konvertörlü bir hidroforda hedef basınç 3,0 bar ise ön basınç 2,7 bar civarında ayarlanır.

Ölçüm için sistemi basınçsız hâle getirmek zorunludur. Pompanın elektriğini kesin, bir musluk açarak hattı boşaltın, manometre sıfırı gösterene kadar bekleyin. Ardından tankın üzerindeki hava sibobundan lastik basıncı ölçer ile değeri okuyun. Ölçümü basınçlı sistemde yapmak yanlış sonuç verir, çünkü membranın su tarafındaki basınç okumaya karışır.

Hidrofor membranı patlak nasıl anlaşılır sorusunun cevabı da aynı sibobtadır. Sibobun iğnesine bastığınızda hava yerine su geliyorsa membran yırtılmıştır ve tank değiştirilmelidir. İkinci kontrol ağırlıktır: boş bir 24 litrelik tank yaklaşık 6-8 kg gelir; membran patlaksa tank su ile dolar ve ağırlığı 25-30 kg seviyesine çıkar. Üçüncü kontrol, tanka elle vurmaktır; üst yarısı dolu ses veriyorsa hava bölmesi su almıştır.

Çözüm iki yoldan biridir. Membran sağlamsa, sistem basınçsızken kompresör veya bisiklet pompasıyla ön basıncı hesaplanan değere getirin ve sibobu sabunlu su ile kaçak kontrolünden geçirin. Membran patlaksa tank komple değiştirilir; membran onarımı kalıcı bir çözüm değildir. Tankın ön basıncı yılda en az bir kez kontrol edilmelidir, çünkü membrandan yavaş hava difüzyonu doğal bir süreçtir. Hacim seçimi ve hesap yöntemi için ayrıntılı rehberimize bakabilirsiniz. (Detay: Genleşme Tankı Hesabı)

Tank hacminin kendisi de kalkış sıklığını doğrudan belirler. Konut tipi bir hidroforda saatteki kalkış sayısını 20 ve altında tutmak için tank hacminin, pompa debisinin yaklaşık dörtte biri kadar litre olması pratik bir kabuldür. 4 m³/h debili bir pompada 50-80 litrelik bir tank makul iken, 24 litrelik bir tank kalkış sayısını iki katına çıkarır. Tank küçükse ön basıncı doğru ayarlamak sorunu hafifletir ama tamamen çözmez.

Basınç şalteri, hat basıncını mekanik bir körük ve yay ile ölçüp motorun kontağını açıp kapatan elemandır. Sabit devirli hidroforların beyni budur. Şalterin durma basıncı, pompanın o çalışma noktasında üretebileceği maksimum basıncın üzerine ayarlanırsa pompa hedefe hiçbir zaman ulaşamaz ve süresiz olarak çalışmaya devam eder.

Belirti nettir: hidrofor sürekli çalışıyor, manometre belli bir değerde takılıp kalıyor ve daha fazla yükselmiyor. Örneğin manometre 3,2 barda sabitleniyor, ama şalterin durma ayarı 4,5 bar ise pompa asla durmaz. Bu tablo, basınç şalteri ayarı hatası ile pompa aşınmasının ortak belirtisidir; ikisini ayırt etmek için pompanın katalog eğrisine bakmak gerekir.

Ölçülecek değerler şunlardır: devreye girme basıncı, durma basıncı ve ikisi arasındaki fark. Konut tipi bir hidroforda tipik ayar 2,0-2,5 bar devreye girme, 3,5-4,0 bar durmadır. İki değer arasındaki farkın, yani diferansiyelin 1,0-1,5 bar olması hedeflenir. Fark 0,5 barın altına indiğinde pompa çok sık kalkar, 2,0 barın üzerine çıktığında musluk ucundaki basınç dalgalanması rahatsız edici olur.

Kök neden üç gruptadır. Birincisi, birisinin ayar vidalarını bilinçsizce çevirmiş olmasıdır; şalterlerde büyük yay genel basıncı, küçük yay diferansiyeli ayarlar ve küçük yayı fazla sıkmak pompayı durduramaz hâle getirir. İkincisi, şalter körüğünün yorulması veya kireçlenmesidir. Üçüncüsü, kontakların ark nedeniyle yapışması ve motorun akımını kesememesidir.

Kontak yapışması ayrı bir tehlike başlığıdır. Basınç durma değerini aşmasına rağmen pompa duruyorsa değil durmuyorsa, ve emniyet ventili boşalmaya başlamışsa şalter kontağı yapışmış demektir. Bu durumda pompa hattı aşırı basınca zorlar. Böyle bir tabloda pompa derhal elektriksel olarak durdurulmalı ve şalter değiştirilmelidir; ayarla düzeltilmeye çalışılmamalıdır.

Çözüm adımları: önce ayar kontrolü yapın. Şalter kapağını açmadan önce panodaki şalteri kapatın ve gerilim yokluğunu doğrulayın. Büyük yayı saat yönünde çevirmek hem devreye girme hem durma basıncını yükseltir; küçük yay yalnızca durma basıncını kaydırır. Ayar sonrası sistemi doldurup değerleri manometreden doğrulayın. Körük kireçlenmiş, kontaklar kararmış veya yapışmışsa şalteri komple değiştirin; Danfoss KP 35 basınç şalteri gibi endüstriyel tiplerde ayar skalası gövde üzerinde okunur ve tekrarlanabilirlik daha yüksektir.

Aşınmış çark, pompanın üretebileceği maksimum basıncı kalıcı olarak düşüren mekanik bir arızadır. Çark ile difüzör arasındaki aşınma halkası boşluğu büyüdükçe, basılan suyun bir kısmı çarkın çıkışından girişine geri sızar. Pompa aynı devirde dönmeye devam eder, akım çeker, ses çıkarır; ancak hat basıncı şalterin durma değerine hiçbir zaman ulaşamaz.

Belirti kademeli olarak gelişir. Kullanıcılar genellikle basıncın yıllar içinde yavaşça zayıfladığını, en son üst kattaki duşun zayıfladığını ve nihayet pompanın hiç durmaz hâle geldiğini anlatır. Ani başlayan bir arıza değildir; bu yönüyle şalter arızasından ayrılır. Şalter arızasında değişim bir gün içinde olur, aşınmada aylar sürer.

Ölçülecek değer kapalı vana basıncıdır. Pompa çıkışındaki vanayı tamamen kapatın ve pompayı kısa süre, en fazla 30-60 saniye çalıştırın. Manometrede okunan değer, o pompanın sıfır debideki maksimum basıncıdır. Bu değeri katalog eğrisiyle karşılaştırın: 45 mSS basma yüksekliğine sahip bir pompanın kapalı vana basıncı yaklaşık 4,4 bar olmalıdır. Ölçülen değer katalog değerinin yüzde 20 altındaysa hidrolik aşınma kesindir.

Kapalı vana testi sırasında pompayı uzun süre çalıştırmayın. Debi sıfırken pompa içindeki su, mil gücünün tamamını ısıya çevirir ve birkaç dakika içinde sıcaklık mekanik salmastranın sınırlarını aşar. Ölçümü aldıktan hemen sonra vanayı açın.

Kök neden, sudaki katı parçacıklar ve kavitasyondur. Kum, kireç ve pas parçacıkları çark kanatlarını aşındırır; kavitasyon ise çark yüzeyinde süngerimsi oyulmalar bırakır. Çok kademeli dikey pompalarda ilk kademe çarkı en çok yıpranan parçadır. Kavitasyonun nasıl oluştuğu ve nasıl önlendiği konusundaki rehberimize bakmanızı öneririz. (Detay: Pompa Kavitasyonu Nedir, Nasıl Önlenir?)

Çözüm, aşınmanın derecesine bağlıdır. Aşınma halkaları ve difüzör burçları değiştirilebilir parçalarsa yenileme ekonomiktir. Çark kanatlarında kalınlık kaybı, oyulma veya kırık varsa çark takımı komple değiştirilir. Onarım maliyet kalemleri çark takımı, salmastra seti, yatak ve işçilikten oluşur; toplam, pompanın yenisinin belirli bir oranını aştığında yenileme daha mantıklıdır. Aşınmayı geciktirmenin en etkili yolu emişte uygun filtre kullanmak ve periyodik bakımdır. (Detay: Pompa Bakımı)

Emiş tarafında hava girişi, pompanın su yerine hava-su karışımı basmasına yol açan ve basıncın hiçbir zaman kararlı hâle gelmemesine neden olan bir kurulum hatasıdır. Emiş hattı vakum altında çalıştığı için buradaki bir kaçak dışarı su sızdırmaz, içeri hava emer. Bu yüzden gözle tespit edilmesi zordur; hat kuru ve temiz görünür.

Belirtiler karakteristiktir: manometre ibresi sürekli titrer, pompadan çakıl taşı sesine benzer bir gürültü gelir, musluktan kesikli ve beyazımsı su akar, çekilen akım anma değerinin belirgin altındadır. Hidrofor çalışıyor ama su gelmiyor şikâyetinin en yaygın nedeni de budur; pompa gövdesindeki su tamamen hava ile yer değiştirdiğinde emiş tamamen kaybolur.

Ölçüm için emiş hattına bir vakummetre bağlayın. Sağlıklı bir emişte vakum değeri, statik emiş yüksekliği ve sürtünme kaybının toplamına yakın ve kararlı olmalıdır. Değerin sürekli salınması hava girişini gösterir. Vakummetre yoksa pratik test şudur: emiş hattındaki tüm rakor ve bağlantıları sabun köpüğü ile kaplayın; pompa çalışırken köpüğün içeri çekildiği nokta kaçak noktasıdır.

Kök nedenler sırasıyla şunlardır: rakorlarda yetersiz sızdırmazlık, emiş borusunun ters eğimle çekilip hava cebi oluşturması, dip klapenin su seviyesine çok yakın olması ve girdap yoluyla hava yutması, emiş süzgecinin tıkanması, mekanik salmastranın aşınmış olması ve emiş hattında kısma amaçlı vana bulunması.

Çözüm adımları: emiş borusunu pompaya doğru sürekli yükselen eğimde, en az yüzde 1 meyille yeniden çekin; ters U ve yüksek nokta bırakmayın. Tüm dişli bağlantıları uygun sızdırmazlık malzemesiyle yenileyin. Dip klapeyi depo veya kuyu tabanından en az 30 cm yukarıda ve su seviyesinin en az 50 cm altında konumlandırın. Emiş borusu çapını pompa giriş çapından küçük seçmeyin, mümkünse bir kademe büyük kullanın.

Emiş yüksekliğinin fiziksel sınırını da unutmayın. Deniz seviyesinde atmosfer basıncı 10,3 mSS'dir ve teorik emiş sınırı budur. Sürtünme kaybı, suyun buhar basıncı ve pompanın NPSH gereksinimi ile birlikte pratik sınır 7-8 m'ye iner. Su seviyesi bu derinliğin altındaysa yüzey pompası fiziksel olarak çekemez ve dalgıç pompaya geçmek gerekir. Emiş hattı elemanları ve borulama için ürün grubumuzu inceleyebilirsiniz. (Detay: Tesisat)

Hedef basıncın çok yüksek ayarlanması, hiçbir parçanın arızalı olmadığı hâlde pompanın hiç durmamasına yol açar. Kullanıcı üst katta daha güçlü bir duş isteyerek şalterin durma değerini ya da frekans konvertörünün hedefini yükseltir. Ancak pompanın o debideki eğrisi bu basıncı vermiyorsa sistem hedefe hiçbir zaman ulaşmaz ve motor kesintisiz döner.

Belirti şudur: manometre kararlı bir değerde durur, örneğin 3,3 barda, ama pompa durmaz. Ayar değeri 4,5 bardır. Bu tablo aşınmış çark belirtisiyle aynı görünür; ayırt edici soru şudur: sorun ayar değiştirildikten hemen sonra mı başladı? Cevap evet ise sebep aşınma değil ayardır ve çözüm dakikalar sürer.

Ölçüm için pompanın gerçek çalışma noktasını hesaplayın. Gerekli basma yüksekliği üç bileşenin toplamıdır: statik yükseklik, boru sürtünme kaybı ve armatürde istenen kalan basınç. Üç katlı bir binada bodrumdaki pompa ile üçüncü kattaki duş başlığı arasındaki düşey mesafe 13,6 mSS, 35 m boru için sürtünme kaybı 0,15 mSS/m ile 5,25 mSS, yerel kayıplar için yüzde 30 ilave ile 6,8 mSS, duş için istenen kalan basınç 1,5 bar yani 15,3 mSS'dir.

Toplam: 13,6 artı 6,8 artı 15,3 eşittir 35,7 mSS, yani yaklaşık 3,5 bar. Bu tesisatta hedef basıncı 4,5 bara ayarlamak, pompayı eğrisinin dışına zorlamak anlamına gelir. Doğru yaklaşım, hesaplanan değere 0,3-0,5 bar emniyet payı eklemek ve durma basıncını 3,8-4,0 bar bandında bırakmaktır.

Kök neden çoğu zaman iyi niyetli bir müdahaledir. Basınç düşük hissedildiğinde ilk refleks ayarı yükseltmektir; oysa düşük basınç hissi çoğu zaman debi yetersizliğinden ya da tıkalı bir filtreden gelir. Ayarı yükseltmek bu sorunları çözmez, üstelik armatür contalarını zorlar, su tüketimini artırır ve pompa ömrünü kısaltır.

Çözüm adımları: ayarı hesaplanan değere geri getirin, ardından gerçek şikâyetin kaynağını arayın. Duş başlığındaki kireç filtresini temizleyin, kolon vanalarının tam açık olduğunu doğrulayın, tesisat filtresini kontrol edin. Yüksek kattaki basınç gerçekten yetersizse çözüm ayarı zorlamak değil, kat bazında ayrı bir basınçlandırma ya da daha yüksek basmalı bir pompa seçmektir. Basınç yönetimi ve düşürücü kullanımı için rehberimize bakabilirsiniz. (Detay: Basınç Düşürücü Kullanımı)

Kapasite yetersizliği, pompanın sürekli çalışmasının en dürüst nedenidir: sistem arızalı değildir, sadece küçüktür. Talep edilen debi pompanın verebileceğinin üzerindeyse pompa hedefe ulaşamaz ve talep sürdüğü sürece durmaz. Bu vakada hiçbir parça değişikliği fayda vermez; çözüm doğrudan kapasite artırmaktır.

Belirti zamana bağlıdır ve bu onu diğer nedenlerden ayırır. Sorun sabah 07:00-09:00 ve akşam 19:00-22:00 gibi tepe saatlerinde ortaya çıkar, gece ve gündüz ortasında kaybolur. İkinci musluk açıldığında birincinin akışı gözle görülür azalır. Kapalı sistem basınç testi tertemiz çıkar, tank ön basıncı doğrudur, şalter sağlamdır.

Ölçüm, eş zamanlı debi hesabıdır. DIN 1988-300'e göre eş zamanlı debi, toplam yük birimlerinden şu bağıntıyla bulunur: Q eşittir 0,682 çarpı toplam yük biriminin 0,45 üssü eksi 0,14. Sonuç litre/saniye cinsindendir. İki banyolu bir dairede 2 duş 4 LU, 3 lavabo 3 LU, 2 rezervuar 2 LU, 1 eviye 2 LU ve 1 çamaşır makinesi 2 LU ile toplam 13 LU olur.

Hesap: 13 sayısının 0,45 üssü yaklaşık 3,10'dur. Q eşittir 0,682 çarpı 3,10 eksi 0,14 eşittir 1,97 L/s. Saatlik karşılığı 1,97 çarpı 3,6 eşittir 7,1 m³/h'dir. Kurulu pompanın maksimum debisi 5 m³/h ise tepe anında sistem yaklaşık yüzde 30 açık kalır ve pompa hiç durmaz. Bu, bir arıza değil bir seçim hatasıdır.

Kök neden genellikle kullanım profilinin değişmesidir. Daire sayısı artmış, banyo eklenmiş, jakuzi veya yağmurlama duş başlığı takılmış ya da bahçe sulama hattı sisteme bağlanmış olabilir. Yağmurlama duş başlığı tek başına 12-18 L/dak tüketir; standart bir başlığın iki katına yakındır ve mevcut hidroforun kapasite payını tek başına tüketir.

Çözüm için üç yol vardır. Birincisi, daha yüksek debili tek pompaya geçmek; küçük konutlarda en basit çözümdür. İkincisi, iki veya üç pompalı kademeli bir basınçlandırma grubuna geçmek; talep arttıkça ikinci pompa devreye girer, düştüğünde çıkar ve hem verim hem yedeklilik sağlanır. Üçüncüsü, ara depo kurup tepe talebi depodan karşılamaktır. Marka ve gam seçenekleri için taşıdığımız markalar sayfasına bakabilirsiniz. (Detay: markalar sayfamız)

Kapasite artırırken tesisatın da kontrol edilmesi gerekir. 5 m³/h için yeterli olan bir kolon çapı, 10 m³/h'de sürtünme kaybını dört katına çıkarır ve kazancın bir bölümünü yutar. TS EN 806-3 boyutlandırma yaklaşımına göre boru içi akış hızı konut tesisatında 2 m/s'yi aşmamalıdır; aşıldığında hem gürültü hem erozyon başlar. Uygun seçim için hidrofor markaları karşılaştırmamız da yol gösterir. (Detay: En İyi Hidrofor Markaları Hangileri? Grundfos, Wilo, DAB, Lowara, Etna ve Sumak Karşılaştırması)

Bu iki neden, on maddelik listenin iki ucudur ve karıştırıldığında yanlış parçaya para harcanır. Ayrım için altı ölçüt yeterlidir. Aşağıdaki liste, aynı ölçütü iki senaryo için yan yana verir.

• Zamanlama — Sızıntı: gece, ev boşken, kimse su kullanmazken pompa kalkar; Kapasite: yalnızca sabah ve akşam tepe saatlerinde, çok sayıda musluk açıkken sorun görülür
• Kapalı sistem testi — Sızıntı: 30 dakikada 0,3 bardan fazla düşüş; Kapasite: 30 dakikada 0,1 barın altında düşüş, yani test temiz
• Su sayacı — Sızıntı: tüm vanalar kapalıyken sayaç yavaş da olsa döner; Kapasite: sayaç tamamen durur
• Manometre davranışı — Sızıntı: pompa durur, basınç yavaşça düşer, pompa tekrar kalkar; Kapasite: pompa hiç durmaz, basınç hedefin altında sabitlenir
• Musluk sayısına tepki — Sızıntı: tek musluk açıldığında bile basınç normaldir; Kapasite: ikinci musluk açıldığında birincinin akışı gözle görülür azalır
• Akım ölçümü — Sızıntı: pompa çalıştığı sürece anma akımına yakın değer; Kapasite: pompa sürekli anma akımında veya biraz üzerinde, gövde ısınır
• Çözümün yönü — Sızıntı: conta, valf, iç takım veya boru onarımı; Kapasite: pompa büyütme, ikinci pompa ekleme veya ara depo kurma

Pratik bir kısayol da vardır: sorunun ne zaman başladığını sorun. Sızıntı kaynaklı arızalar genellikle bir günde başlar ve giderek kötüleşir. Kapasite kaynaklı sorunlar ise bir değişiklikten sonra ortaya çıkar; yeni bir banyo yapılmış, daire sayısı artmış ya da yeni bir cihaz bağlanmıştır. Sistemde hiçbir değişiklik olmadan tepe saat sorunu ortaya çıktıysa büyük olasılıkla kapasite değil aşınma söz konusudur.

Aynı arıza, kontrol tipine göre farklı belirti verir. Sabit devirli bir hidroforda motor iki durumdan birindedir: tam devirde ya da duruşta. Frekans konvertörlü bir hidroforda ise motor hedef basıncı tutmak için devrini sürekli değiştirir. Bu fark, hidrofor sık sık devreye giriyor şikâyetinin bir sistemde açıkça duyulup diğerinde hiç fark edilmemesine yol açar.

• Küçük sızıntıya tepki — Sabit devirli: dakikada veya birkaç dakikada bir kısa kalkışlar, belirgin tıklama sesi; Frekans konvertörlü: pompa çok düşük devirde kesintisiz döner, kullanıcı sesi çoğu zaman fark etmez
• Boş genleşme tankı — Sabit devirli: şiddetli kalkış-durma döngüsü, manometre ibresi hızla salınır; Frekans konvertörlü: cihaz düşük devirde asılı kalır, ekranda sürekli çalışma göstergesi yanar
• Kapasite yetersizliği — Sabit devirli: basınç şalterin alt sınırında takılır, pompa kesintisiz döner; Frekans konvertörlü: sürücü maksimum frekansta, tipik olarak 50 Hz'de sabitlenir ve hedefe ulaşamaz
• Aşınmış çark — Sabit devirli: kapalı vana basıncı katalog değerinin altında kalır; Frekans konvertörlü: cihaz aynı basınç için normalden yüksek frekansta çalışır, tüketim artar
• Emişte hava — Sabit devirli: gürültü ve titreşim belirgin, akım düşük; Frekans konvertörlü: kuru çalışma koruması devreye girer, cihaz durur ve belirli aralıklarla yeniden dener
• Sensör hatası — Sabit devirli: mekanik şalter olduğu için bu arıza tipi yoktur; Frekans konvertörlü: ekran değeri ile manometre değeri arasında fark oluşur
• Teşhis kolaylığı — Sabit devirli: her şey manometre ve kronometre ile görülür; Frekans konvertörlü: cihazın hata kodu ve anlık frekans göstergesi teşhisi hızlandırır

Frekans konvertörlü cihazlarda ilk bakılacak yer ekrandır. Anlık frekans sürekli maksimumda ise sistem hedefi karşılayamıyor demektir ve neden kapasite, aşınma, tıkanma ya da fazla yüksek hedef basınçtır. Frekans çok düşük bir değerde asılı kalıyorsa küçük ve sürekli bir su kaybı vardır; sızıntı, rezervuar ya da çek valf aranmalıdır. Grundfos SCALA2 3-45 gibi entegre sürücülü cihazlarda bu bilgi doğrudan ön panelde okunur.

Bir uyarı da yerinde olur: frekans konvertörlü bir hidrofora geçmek, kapasite ya da sızıntı sorununu çözmez. Değişken devir, basınç kararlılığını ve kısmi yük verimini iyileştirir; pompanın verebileceği maksimum debiyi artırmaz. Model karşılaştırması için ilgili rehberimize bakabilirsiniz. (Detay: Grundfos SCALA1 mi SCALA2 mi? Hangisini Almalısınız? Detaylı Karşılaştırma)

Bazı belirtiler teşhis beklemez. Aşağıdaki durumlardan biri varsa pompa panodaki şalterden derhal kapatılmalı, mümkünse fişi çekilmeli ve sistem uzman kontrolüne kadar çalıştırılmamalıdır. Bu bölümdeki maddeler konfor değil can ve mal güvenliği ile ilgilidir.

• Yanık kokusu, duman veya motor gövdesinde renk değişimi — sargı yanması başlamıştır; devam eden çalışma yangın riski oluşturur
• Pompa gövdesine, panoya veya kabloya dokunulduğunda karıncalanma hissedilmesi — elektrik kaçağı vardır; elle dokunmayın, panodan enerjiyi kesin ve kaçak akım rölesini kontrol ettirin
• Kaçak akım rölesinin tekrar tekrar atması — röle görevini yapıyordur; kurma denemesi yapmayın, izolasyon ölçümü gerekir
• Manometrenin tesisatın çalışma basıncını aşması veya emniyet ventilinin sürekli su boşaltması — şalter kontağı yapışmış olabilir; aşırı basınç boru ve armatür patlamasına yol açar
• Su ile temas eden elektrik bağlantısı, ıslanmış pano veya su içinde kalmış motor — enerjiyi uzaktan, ana panodan kesin ve suya kesinlikle girmeyin
• Metalik çıtırtı, taş sesi veya şiddetli titreşim — kavitasyon ya da yatak arızasıdır; çalışmaya devam etmek çarkı ve mili kalıcı olarak hasarlandırır
• Motor gövdesinin elle 5 saniye tutulamayacak kadar ısınması — termal sınır aşılmıştır; soğuyana kadar çalıştırmayın
• Emiş hattı kuruyken pompanın çalışmaya devam etmesi — mekanik salmastra saniyeler içinde zarar görür; kuru çalışma koruması yoksa derhal durdurun

Elektriksel müdahale kuralı tektir: basınç şalteri kapağı, pano kapağı veya klemens kutusu açılmadan önce enerji panodan kesilir ve gerilim yokluğu bir test kalemi veya multimetre ile doğrulanır. Şalteri kapatmış olmak yeterli değildir; yanlış etiketlenmiş bir sigorta hattı canlı bırakabilir. Frekans konvertörlü cihazlarda ayrıca kondansatörlerin boşalması için enerji kesildikten sonra en az 5 dakika beklenmelidir.

Basınç tarafında da benzer bir kural geçerlidir. Genleşme tankı, çek valf veya filtre sökülmeden önce sistem mutlaka basınçsız hâle getirilir: pompa durdurulur, bir musluk açılarak hat boşaltılır ve manometrenin sıfırı gösterdiği görülür. 4 bar basınç altındaki bir rakoru gevşetmek, sıcak su hattında ciddi yanık riski taşır. Yangın hattı gibi yüksek basınçlı sistemlerde bu kural daha da katıdır. (Detay: Yangın)
