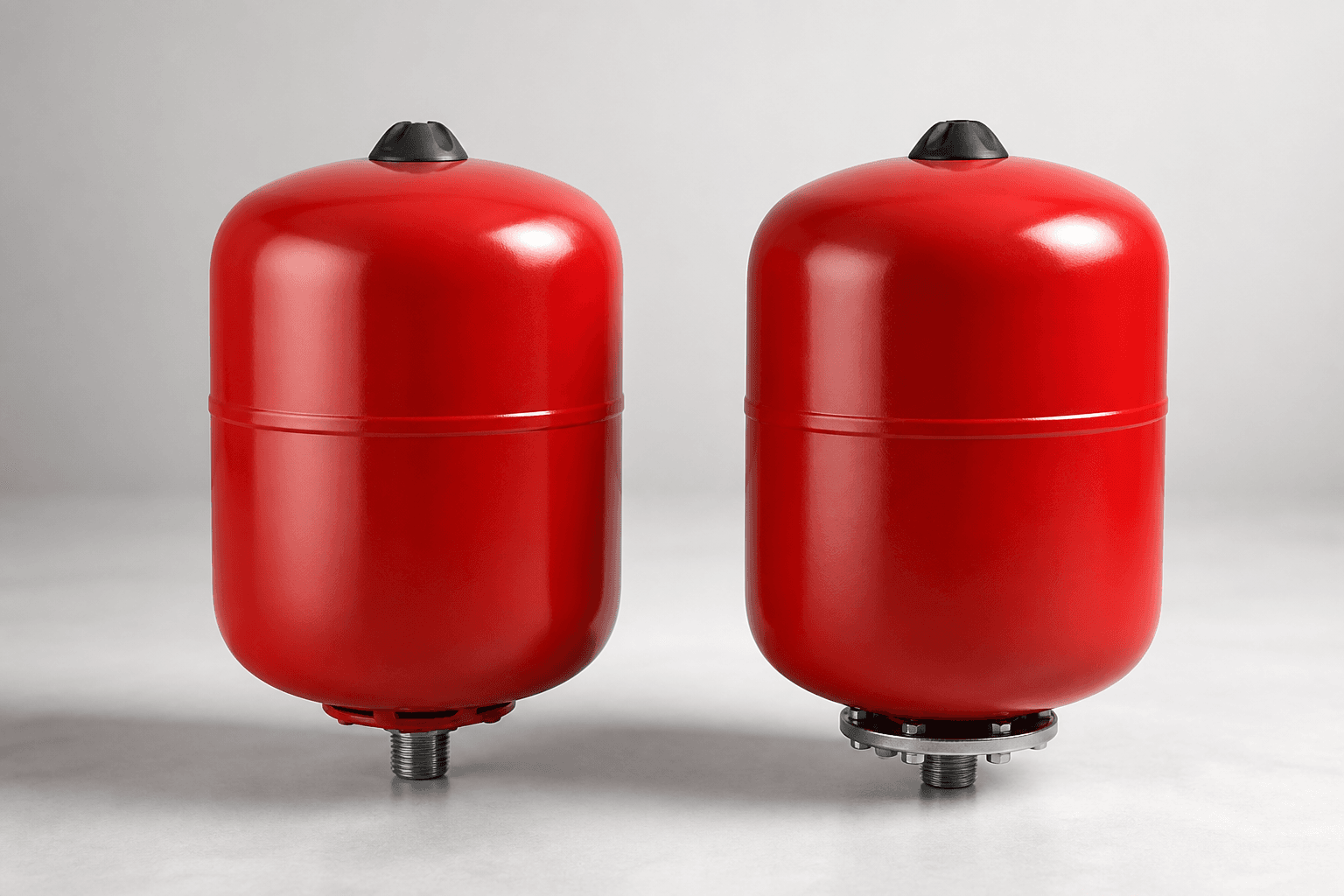

Reflex mi Zilmet mi? Genleşme Tankı Seçerken Nelere Dikkat Edilmeli?

Genleşme tankı, kapalı bir su devresinde sıcaklık değişimiyle oluşan hacim değişimini karşılayan, içi membranla su ve gaz bölmesine ayrılmış basınçlı bir kaptır. Gaz bölmesi fabrikada azot veya kuru hava ile ön basınca şarj edilir; su ısınıp genleştikçe membranı iter, gaz sıkışır ve sistem basıncı kontrollü bir bantta kalır. Tank olmayan ya da yanlış boyutlanmış bir devrede genleşen suyun tek çıkışı emniyet ventilidir.

Bu tanım her iki marka için de aynıdır, çünkü ürün sınıfını tanımlayan standart ortaktır. TS EN 13831, kapalı genleşme tanklarının tasarım, malzeme, işaretleme ve deney koşullarını belirler. PED 2014/68/EU basınçlı ekipman direktifi, hacim ve basınç çarpımına göre kabın hangi kategoride CE işaretleneceğini söyler. Isıtma tarafında EN 12828, güvenlik zincirinin nasıl kurulacağını tarif eder. Bir tankın gövdesinde bu işaretler yoksa marka adı ne olursa olsun proje kabulüne giremez.

Dolayısıyla reflex mi zilmet mi tartışması pratikte üç somut soruya iner. Birincisi, tank ısıtma devresine mi yoksa içme suyu hattına mı takılacak. İkincisi, membran servis ömrü boyunca değiştirilebilecek mi. Üçüncüsü, etiketteki PN değeri ve sıcaklık sınırı devrenin gerçek işletme koşullarını karşılıyor mu. Bu üç sorunun cevabı netleştiğinde iki gam içinde de uygun ürün bulunur ya da ikisi de elenir.

Kapalı devre ısıtma sisteminin bileşenlerini bir bütün olarak ele almak gerekir; tank tek başına değil, emniyet ventili, doldurma grubu, hava ayırıcı ve manometreyle birlikte bir güvenlik zinciri oluşturur. (Detay: Isıtma)

Isıtma genleşme tankı ile hidrofor tankı farkı, çalışma çevrimi sayısı ve suyun içme suyu olup olmamasıdır. Isıtma tankı günde birkaç kez, yavaş ve geniş bir sıcaklık aralığında çalışır; hidrofor tankı ise günde yüzlerce kez, hızlı basınç dalgalanmasıyla çalışır. Aynı membran malzemesi bu iki yorulma rejimine aynı ömrü vermez.

Isıtma tarafında su kapalı bir çevrimde döner, oksijeni tükenmiştir ve içilmez. Bu yüzden ısıtma tanklarında EPDM membran ve boyalı karbon çelik gövde yeterlidir; birçok seride membran gövdeye vulkanize edilmiş sabit diyaframdır. Devrede su, tankın alt bölmesinde membranın içinde durur ve çelik gövdeyle temas etmez, ancak sabit diyaframlı tiplerde membran yırtıldığında su doğrudan çelikle buluşur ve tank hurdaya çıkar.

İçme suyu ve hidrofor tarafında iki ek koşul devreye girer. Birincisi, suyla temas eden bütün yüzeylerin içme suyu uygunluk belgesine sahip olması gerekir; membran, flanş contası ve bağlantı nipeli bu kapsamdadır. İkincisi, günde 200 ile 400 arasında çevrim gören bir membranın gaz geçirgenliğinin düşük olması gerekir, aksi hâlde azot altı ayda kaçar ve tank işlevini yitirir. Bu iki koşul birlikte butil membranı ve değiştirilebilir flanşlı yapıyı zorunlu kılar.

Pratik hüküm nettir: kırmızı gövdeli ısıtma tankı hidrofor hattına, mavi gövdeli içme suyu tankı da kazan devresine takılmaz. Renk kodu bir standart değil, sektörel yerleşik uygulamadır; asıl bakılacak yer etiketteki uygulama tanımı ve sıcaklık sınırıdır. Hidrofor tarafında tank seçimi ve hava basıncı ayrıntısı için ayrı bir hesap gerekir. (Detay: Hidrofor Genleşme Tankı Hava Basıncı Kaç Bar Olmalı?)

Membran malzemesi seçiminde kural şudur: kapalı ısıtma devrelerinde EPDM, içme suyu ve hidrofor uygulamalarında butil kullanılır. EPDM etilen propilen dien kauçuktur, sıcak suya ve glikollü karışımlara dayanımı yüksektir. Butil izobütilen izopren kauçuktur ve en ayırt edici özelliği çok düşük gaz geçirgenliğidir.

Gaz geçirgenliği bu tartışmanın sayısal çekirdeğidir. Butilin azot geçirgenliği, aynı kalınlıkta EPDM'e göre yaklaşık bir mertebe daha düşüktür. Pratikte bu, hidrofor tankında ön basıncın yılda birkaç yüzde puan yerine çok daha yavaş düşmesi anlamına gelir. Yılda 0,3 bar azot kaybeden bir tank iki yıl içinde faydalı hacminin yarısını yitirir ve pompa kalkış sayısı ikiye katlanır; bu da motor sargısını ve kontaktörü doğrudan yıpratır.

Sıcaklık bantları da farklıdır ve etikette ayrı ayrı yazar. Isıtma tanklarında sistem tarafı için verilen sınır tipik olarak 100 ile 120 °C bandındayken, membranın sürekli çalışma sınırı çoğu seride 70 °C civarındadır. Bu iki değeri karıştırmak sık rastlanan bir hatadır: 90 °C gidiş suyuyla çalışan bir kazan devresinde tank doğrudan gidiş hattına değil, dönüş hattına ve ara bir sıcaklık kesici boru boyuna bağlanmalıdır. Butil membranlı içme suyu tanklarında sürekli sınır genelde 70 °C, kısa süreli sınır ise daha düşüktür.

Glikollü sistemlerde ek bir kontrol gerekir. Yüzde 30 ile 40 arası etilen glikol veya propilen glikol karışımları EPDM ile uyumludur, ancak karışımın genleşme katsayısı saf sudan yaklaşık yüzde 10 ile 15 daha yüksektir ve tank hacmi bu oranda büyütülür. Güneş enerjili sistemlerde durgunluk sıcaklığı 140 °C üzerine çıkabildiği için özel yüksek sıcaklık serileri ve ara soğutma kabı kullanılır.

Genleşme tankı membranı değişir mi sorusunun cevabı tankın yapısına bağlıdır. Flanşlı membranlı tanklarda membran, gövdedeki cıvatalı flanş sökülerek değiştirilebilir. Sabit diyaframlı tanklarda membran gövdenin ortasına kalıcı olarak sıkıştırılmış ya da vulkanize edilmiştir ve değiştirilemez; membran delindiğinde tankın tamamı yenilenir.

Ayrımı gövdeye bakarak yapmak kolaydır. Alt uçta ya da yan yüzde altı ile on iki arası cıvatayla tutturulmuş dairesel bir kapak varsa tank flanşlı membranlıdır. Gövde tek parça ve kaynak dikişi dışında sökülebilir bağlantı yoksa tank sabit diyaframlıdır. Küçük hacimlerde, 8 ile 24 litre arasındaki hidrofor tanklarında flanşlı yapı yaygındır; 100 litre üzerindeki ısıtma tanklarının önemli bir bölümü ise hâlâ sabit diyaframlıdır.

Ömür maliyeti açısından fark belirgindir. Flanşlı membranlı bir tankta arıza hâlinde yalnızca membran ve conta değişir, gövde, ayaklar ve bağlantılar yerinde kalır; işçilik bir saatin altındadır. Sabit diyaframlı 500 litrelik bir tankın değişimi ise kazan dairesinden kap çıkarma, boru sökme ve yeniden montaj demektir. Bu yüzden büyük hacimli ve erişimi zor kazan dairelerinde flanşlı membran erişimi olan seriler mühendislik olarak daha doğru karardır.

Bir uyarı gereklidir: flanşlı yapı tek başına yeterli değildir, yedek membranın on yıl sonra da bulunabiliyor olması gerekir. Membranlar gövde çapına ve flanş delik dairesine göre üretilir; seri kataloglardan kalktığında yedeği de kalkar. Membran patladığında ne olacağı ve nasıl teşhis edileceği ayrı bir konudur. (Detay: Genleşme Tankının Membranı Patlarsa Ne Olur? Belirtileri ve Çözümü)

İçme suyu genleşme tankı için aranan belgeler, suyla temas eden malzemelerin hijyen uygunluğunu gösteren sertifikalardır. Avrupa'da en sık istenen belgeler DVGW W270 mikrobiyolojik büyüme testi, KTW malzeme değerlendirmesi, Birleşik Krallık için WRAS onayı ve Fransa için ACS onayıdır. Kuzey Amerika projelerinde NSF/ANSI 61 istenir.

Bu belgelerin kapsamına dikkat etmek gerekir. Bir üreticinin membranı için W270 belgesi olması, tankın tamamının içme suyuna uygun olduğu anlamına gelmez. Suyla temas eden yüzeyler membranın yanı sıra flanş contasını, akış nipelini ve varsa iç boruyu içerir. Şartnamede istenmesi gereken ifade, tankın tamamı için verilmiş bir uygunluk beyanıdır; yalnız membran sertifikası eksik kabul edilir.

Türkiye tarafında sıhhi tesisat projeleri TS EN 806-3 ve İnsani Tüketim Amaçlı Sular Yönetmeliği çerçevesinde değerlendirilir. Bu düzenlemeler malzeme uygunluğunu genel olarak talep eder; belgelendirme pratiğinde ise yukarıdaki Avrupa sertifikaları kabul görür. Kamu ihalelerinde ve otel, hastane gibi hassas projelerde belge istisnasız istenir, konut uygulamalarında ise çoğu zaman sorulmaz, bu da piyasada ısıtma tankının içme suyu hattında kullanılmasının en yaygın nedenidir.

Belge kontrolü şu sırayla yapılır: önce etikette uygulama tanımının içme suyu olduğunu doğrulayın, sonra üreticiden tankın tamamı için düzenlenmiş beyanı isteyin, en son membran üzerindeki damgayı ve üretim yılını kontrol edin. Depoda beş yıl beklemiş bir membranın elastikliği kaybolmuş olabilir. Sıhhi tesisat bileşenleri ve bağlantı grupları için ürün ailemizi inceleyebilirsiniz. (Detay: Tesisat)

Maksimum çalışma basıncı, tank etiketinde PN veya PS olarak yazılan ve kabın sürekli dayanabileceği en yüksek basıncı gösteren değerdir. Kapalı ısıtma tanklarında yaygın kademeler PN 6 ve PN 10, içme suyu ve hidrofor tanklarında PN 10 ve PN 16'dır. Seçim kuralı basittir: PN değeri, sistemdeki emniyet ventilinin açma basıncından küçük olamaz.

Sıcaklık tarafında etikette iki ayrı satır bulunur ve ikisi de bağlayıcıdır. Birinci satır kabın izin verilen maksimum sıcaklığıdır ve ısıtma serilerinde tipik olarak 100 ile 120 °C bandındadır. İkinci satır membranın sürekli çalışma sıcaklığıdır ve çoğu seride 70 °C civarındadır. Yoğuşmalı kazanlarda gidiş suyu 70 °C altında kaldığı için sorun çıkmaz; yüksek sıcaklıkla çalışan eski kazan devrelerinde tank dönüş hattına bağlanır ve araya en az bir metrelik yalıtımsız bağlantı borusu bırakılır.

Gövde korozyon dayanımı üç kademede değerlendirilir. Standart seri, dıştan toz boyalı ya da epoksi kaplı karbon çelik gövdedir ve kazan dairesi gibi kuru iç mekânlar için yeterlidir. İkinci kademe sıcak daldırma galvaniz gövdedir; nemli hacimlerde, deniz kenarında ve yoğuşma riski olan mekanik odalarda tercih edilir. Üçüncü kademe AISI 304 veya AISI 316 paslanmaz gövdedir; klorür oranı yüksek sular, deniz suyu ortamı ve gıda tesisleri için kullanılır.

Kritik ayrıntı, suyun çelikle temas edip etmediğidir. Değiştirilebilir membranlı tanklarda su tamamen membranın içindedir; giriş nipeli de membrana bağlıdır ve su gövdeyi hiç görmez. Bu yapıda gövde kaplaması yalnızca dış ortam korozyonu için önemlidir. Sabit diyaframlı tanklarda ise membranın su tarafında kalan gövde yüzeyi suyla temas eder ve iç kaplama kalitesi doğrudan ömrü belirler.

• PN 6 — Kapalı ısıtma devreleri, emniyet ventili 3 bar veya altı, konut ve küçük ticari kazan daireleri
• PN 10 — Yüksek binaların ısıtma devreleri ve standart hidrofor hatları, emniyet ventili 6 bar altı
• PN 16 — Şehir şebeke basıncının yüksek olduğu bölgeler, basınç düşürücü öncesi hatlar, endüstriyel kullanım
• Sıcaklık, kap — Isıtma serilerinde tipik 100 ile 120 °C, kısa süreli tepe değeri seriye göre değişir
• Sıcaklık, membran — Sürekli çalışmada tipik 70 °C, güneş enerjisi serilerinde daha yüksek
• Gövde, standart — Epoksi ya da toz boyalı karbon çelik, kuru kazan dairesi
• Gövde, galvaniz — Sıcak daldırma galvaniz, nemli hacim ve kıyı bölgesi
• Gövde, paslanmaz — AISI 304 veya AISI 316, agresif su ve hijyen kritik tesisler

Genleşme tankı hacim kademeleri sektörde büyük ölçüde standartlaşmıştır ve iki gamda da benzer basamaklar bulunur: 8, 12, 18, 24, 35, 50, 60, 80, 100, 150, 200, 300, 500, 600, 800 ve 1000 litre. Bunun üzerindeki hacimler ayaklı, dik gövdeli ve flanş bağlantılı olarak sunulur. Kademeler arası atlama küçük hacimlerde yüzde 40 ile 50, büyük hacimlerde yüzde 25 ile 30 mertebesindedir.

Bağlantı çapı hacimle birlikte büyür ama doğrusal değildir. 8 ile 24 litre arası tanklarda bağlantı tipik olarak dış dişli 3/4 inçtir. 35 ile 100 litre arasında 1 inç, 150 ile 300 litre arasında 1 inç veya 1 1/4 inç görülür. 500 litre üzerinde bağlantı çoğu zaman 1 1/2 inç dişli ya da DN 50 ile DN 65 flanştır. Bağlantı çapı akış kapasitesi için değil, tankın statik ağırlığını ve genleşme debisini taşımak için seçilir.

Hacim seçiminde iki pratik kural işe yarar. Birincisi, hesaplanan hacim iki kademe arasında kalıyorsa üsttekini seçin; genleşme tankında büyük tank zarar vermez, küçük tank emniyet ventilini boşaltır. İkincisi, tek büyük tank yerine iki küçük tank kullanmak kazan dairesi yüksekliği kısıtlıysa geçerli bir çözümdür; paralel bağlanan tankların ön basınçları aynı değere ayarlanmak zorundadır, aksi hâlde biri hiç çalışmaz.

Montaj yönü de kademeye göre değişir. 24 litreye kadar olan tanklar boru üzerine asılı, yatay ya da dikey monte edilebilir. 35 litre üzerindeki tanklar konsol ya da ayakla desteklenmelidir; 200 litre dolu bir tankın ağırlığı 220 kilogramı aşar ve boru bağlantısı bu yükü taşıyamaz. 500 litre üzerindeki tanklarda zemine sabitleme ve deprem bağlantısı zorunludur.

Reflex, Almanya merkezli Winkelmann grubuna bağlı bir üreticidir ve gamı kapalı ısıtma, içme suyu ve basınç tutma istasyonları olmak üzere üç kola ayrılır. Zilmet ise İtalya merkezlidir; gamı ısıtma tankları, kombi içi OEM tanklar ve içme suyu tanklarında yoğunlaşır. Her iki üretici de TS EN 13831 kapsamında üretim yapar ve PED 2014/68/EU işaretlemesi taşır.

Reflex tarafında ayırt edici nokta, gamın büyük ticari sistemlere kadar kesintisiz uzanmasıdır. Statik genleşme tankları belirli bir sistem hacminden sonra yetersiz kaldığında, basınç tutma görevini kompresör kontrollü ya da pompa kontrollü istasyonlar devralır. Bu geçiş noktası tipik olarak birkaç bin litre sistem hacminden ve 500 ile 1000 litre tank kademesinden sonra başlar.

• Reflex N — Kapalı ısıtma devreleri için sabit diyaframlı standart seri; kırmızı gövde, fabrika ön basıncı tipik olarak 1,5 bar, küçükten büyüğe geniş hacim aralığı
• Reflex NG — Konut ölçeğindeki küçük hacimli ısıtma tankları; kompakt gövde, duvar veya boru montajı
• Reflex S — Güneş enerjili sistemler için yüksek sıcaklık ve glikol dayanımlı seri; kolektör durgunluk koşulları gözetilerek boyutlandırılır
• Reflex refix DE — İçme suyu ve hidrofor için butil membranlı, flanşlı ve değiştirilebilir membranlı seri; içme suyu uygunluk belgeleriyle sunulur
• Reflex refix DT — Hidrofor uygulamalarına yönelik akışlı tip; su tankın içinde durgun kalmaz, tazelenir
• Reflex Reflexomat — Kompresör kontrollü basınç tutma istasyonu; büyük ticari ve bölgesel ısıtma sistemlerinde statik tank yerine kullanılır
• Reflex Variomat — Pompa kontrollü basınç tutma ve degazasyon istasyonu; basınç tutmayı su ayırma işleviyle birleştirir

Zilmet tarafında ayırt edici nokta, kombi ve paket ürün üreticilerine verilen OEM hacminin büyüklüğü ve içme suyu serilerinde değiştirilebilir membranın küçük kademelerde de standart olmasıdır. Piyasada bulunan pek çok duvar tipi kazanın içindeki 8 ile 12 litrelik tank bu tip OEM üretimidir.

• Zilmet Cal-Pro — Kapalı ısıtma devreleri için standart genleşme tankı; EPDM membran, fabrika ön basıncı tipik olarak 1,5 bar
• Zilmet OEM-Pro — Kombi ve paket cihaz üreticileri için kompakt ısıtma tankları; 5 ile 12 litre bandında yoğunlaşır
• Zilmet Ultra-Pro — İçme suyu ve hidrofor için değiştirilebilir butil membranlı flanşlı seri; küçük kademelerden büyük hacimlere uzanır
• Zilmet Hydro-Pro — Hidrofor uygulamalarına yönelik membranlı basınç tankı; 8 litreden başlayan kademeler
• Zilmet Inox-Pro — Paslanmaz gövdeli içme suyu tankı; agresif su ve hijyen kritik uygulamalar
• Zilmet Solar-Pro — Güneş enerjili sistemler için yüksek sıcaklık serisi; glikol karışımlarına dayanımlı membran

Bu iki liste bir üstünlük sıralaması değil, kapsam haritasıdır. Uygulamanız hangi satıra düşüyorsa karşılaştırmayı o satırdaki muadillerle yapmak gerekir; Reflex N ile Zilmet Ultra-Pro karşılaştırmak, farklı sınıftaki iki ürünü yan yana koymak olur.

Karşılaştırma ancak aynı uygulama sınıfı içinde ve etiket değerleri üzerinden yapılırsa anlamlıdır. Aşağıdaki liste, iki gamın ısıtma ve içme suyu kollarında hangi ölçütte nerede durduğunu özetler. Kesin katalog değerleri seri ve hacim kademesine göre değiştiği için sayısal ifadeler bant olarak verilmiştir.

• Isıtma serisi membranı — Her iki markada da EPDM; sürekli çalışma sınırı tipik olarak 70 °C mertebesinde, kap sıcaklık sınırı 100 ile 120 °C bandında
• İçme suyu serisi membranı — Her iki markada da butil; gaz geçirgenliği EPDM'e göre yaklaşık bir mertebe düşük olduğu için ön basınç kaybı yavaş
• Membran değiştirilebilirliği — Reflex refix DE ve Zilmet Ultra-Pro flanşlı ve değiştirilebilir; ısıtma serilerinde Reflex N ve Zilmet Cal-Pro büyük ölçüde sabit diyaframlı
• İçme suyu belgesi — Her iki üretici de içme suyu serilerinde uluslararası hijyen belgeleri sunar; belge kapsamının tankın tamamını kapsadığı proje bazında doğrulanmalıdır
• Maksimum çalışma basıncı — Isıtma tarafında yaygın kademeler PN 6 ve PN 10; içme suyu tarafında PN 10 ve PN 16
• Gövde kaplaması — İki markada da standart seri boyalı karbon çelik; paslanmaz gövde Zilmet tarafında Inox-Pro ile ayrı seri olarak sunulur
• Hacim aralığı — İkisi de 8 litreden 1000 litre üzerine uzanır; Reflex tarafında büyük sistemler için kompresör ve pompa kontrollü istasyonlar gamı yukarı doğru uzatır
• Bağlantı çapı — Küçük kademelerde 3/4 inç, orta kademelerde 1 inç, büyük kademelerde 1 1/2 inç veya DN 50 ile DN 65 flanş
• Yedek membran — Flanşlı serilerde iki markada da yedek membran kalemi mevcuttur; kritik olan marka değil, seçtiğiniz serinin yerel yedek stokudur
• Türkiye'deki servis ağı — İki markanın da yetkili distribütör yapısı vardır; teslim süresi ve yedek erişimi bölgeye göre değişir

Bu tablodan çıkan sonuç açıktır: iki gam da aynı standartlara göre üretildiği için ölçüt bazında belirgin bir teknik uçurum yoktur. Ayrım, seçtiğiniz spesifik serinin özelliklerinde ve yerel yedek parça erişiminde ortaya çıkar. Bir başka deyişle doğru soru markanın adı değil, o markanın hangi serisinin sizin uygulamanıza karşılık geldiğidir.

Isıtma tesisatında genleşme tankı hacmi, sistemdeki toplam su hacminin genleşme miktarına, su rezervine, ön basınca ve emniyet ventili açma basıncına bağlı olarak hesaplanır. Genleşme tankı kaç litre olmalı sorusunun tek doğru cevabı bu dört değerin girildiği formüldür; parmak hesabı olan yüzde 10 kuralı yalnızca ön kontrol içindir.

Kullanılan bağıntı şudur: Vn eşittir Ve artı Vv çarpı pe artı 1 bölü pe eksi p0. Burada Vn nominal tank hacmi, Ve suyun genleşme hacmi, Vv su rezervi, pe nihai basınç ve p0 ön basınçtır. Basınçlar bar cinsinden manometrik değerdir ve paydaki artı 1 mutlak basınca geçiş içindir.

Adım adım örnek üzerinden gidelim. Beş katlı bir apartmanda kazan dairesi bodrumda, en üst radyatör kazan manometresinden 15 metre yukarıda. Sistem toplam su hacmi 1200 litre, kazan gidiş sıcaklığı en fazla 80 °C, emniyet ventili 3 bar. Birinci adım genleşme hacmidir. Suyun 10 °C'den 80 °C'ye genleşme katsayısı yaklaşık 0,029 olduğundan Ve eşittir 1200 çarpı 0,029 eşittir 34,8 litre.

İkinci adım su rezervidir. Rezerv, sistem hacminin yüzde 0,5'i ve en az 3 litre olarak alınır: 1200 çarpı 0,005 eşittir 6 litre; 6 litre 3 litreden büyük olduğu için Vv eşittir 6 litre. Üçüncü adım ön basınçtır. Statik yükseklik 15 metre olduğuna göre 15 bölü 10,2 eşittir 1,47 bar; buna 0,3 bar emniyet payı eklenir ve p0 eşittir 1,8 bar bulunur.

Dördüncü adım nihai basınçtır. Emniyet ventili 3 bar olduğuna göre nihai basınç, ventil açma basıncının yüzde 10 altında alınır: 3 çarpı 0,9 eşittir 2,7 bar. Beşinci adım formülün çözümüdür. Vn eşittir 34,8 artı 6 çarpı 2,7 artı 1 bölü 2,7 eksi 1,8 eşittir 40,8 çarpı 3,7 bölü 0,9 eşittir 40,8 çarpı 4,11 eşittir 167,7 litre.

Sonuç 167,7 litredir ve standart kademelerde bunun üstündeki değer 200 litredir. Bu binada 150 litrelik tank yetersiz kalır ve ısıtma sezonunun en soğuk günlerinde emniyet ventili damlatır. Aynı binada gidiş sıcaklığı 70 °C'ye indirilirse genleşme katsayısı 0,023'e düşer, Ve 27,6 litreye iner ve gerekli hacim yaklaşık 138 litre olur; bu kez 150 litre yeterlidir. Yoğuşmalı kazana geçmenin görünmeyen bir kazancı budur.

Hesabın tam anlatımı, sistem su hacminin nasıl bulunacağı ve farklı sıcaklık senaryoları için kapsamlı bir çalışma ayrı bir rehberde ele alınmıştır. (Detay: Genleşme Tankı Hesabı) Genleşme tankı nasıl seçilir sorusunun adım adım anlatımı için de ayrı bir kaynak bulunur. (Detay: Genleşme Tankı Nasıl Seçilir? 24, 50, 100, 200 ve 500 Litre Tank Nerede Kullanılır?)

Hidrofor tarafında tank hacmi, pompanın saatte kaç kez kalkıp durabileceğine göre belirlenir. Sabit devirli hidroforlarda motor sargısı ve kontaktör, saatte 15 ile 20 kalkışın üzerinde hızla yorulur; bu sınır tank hacmini doğrudan belirler. Frekans konvertörlü hidroforlarda ise pompa sürekli döndüğü için çok küçük bir tank yeterlidir.

Sabit devirli sistemde iki adımlı hesap kullanılır. Birinci adımda faydalı su hacmi bulunur: Vu eşittir Q çarpı T bölü 4. Burada Q pompa debisi, T ise izin verilen kalkış sayısından türetilen çevrim süresidir. İkinci adımda tank nominal hacmi bulunur: Vt eşittir Vu çarpı pmax artı 1 bölü pmax eksi pmin.

Örnek üzerinden gidelim. Debisi 6 m3/h, yani dakikada 100 litre olan sabit devirli bir hidrofor, saatte en fazla 20 kalkışa izin verilerek çalıştırılacak. Çevrim süresi 60 bölü 20 eşittir 3 dakikadır. Faydalı hacim Vu eşittir 100 çarpı 3 bölü 4 eşittir 75 litre bulunur.

Basınç bandı devreye girer. Pompa 3,0 barda devreye giriyor, 4,5 barda duruyor olsun. Tank nominal hacmi Vt eşittir 75 çarpı 4,5 artı 1 bölü 4,5 eksi 3,0 eşittir 75 çarpı 5,5 bölü 1,5 eşittir 75 çarpı 3,67 eşittir 275 litre. Standart kademelerde bunun üstü 300 litredir.

Aynı hidrofor frekans konvertörlü olsaydı tablo değişirdi. Değişken devirli sistemde tank yalnızca küçük sızıntı debilerini karşılamak ve basınç dalgalanmasını yumuşatmak için bulunur; 6 m3/h bir sistemde 18 ile 24 litre arası bir tank yeterlidir. 275 litreden 24 litreye inmek, kazan dairesinde metrekare ve montaj işçiliği kazandırır. Frekans kontrolünün diğer kazançları ve hidrofor seçim ölçütleri ayrı bir rehberde ele alınmıştır. (Detay: En İyi Hidrofor Markaları Hangileri? Grundfos, Wilo, DAB, Lowara, Etna ve Sumak Karşılaştırması)

Bir uyarı gerekir: küçük tank, kalkış sayısını denetleyen bir kontrol algoritması olmadan kullanılmaz. Frekans konvertörü arızalanıp sistem sabit devre düştüğünde 24 litrelik tank saatte 60'ın üzerinde kalkış demektir ve motor birkaç hafta içinde sarılır. Pano tarafında bu senaryo için kalkış sınırlayıcı alarm tanımlanmalıdır. Basınçlandırma sistemleri ve pompa grupları için ürün ailemizi inceleyebilirsiniz. (Detay: Pompa Sistemleri)

Genleşme tankı ön basıncı kaç bar sorusunun cevabı uygulamaya göre iki farklı kuraldan çıkar. Isıtma devrelerinde ön basınç, tankın bağlandığı noktadan en yüksek radyatöre olan statik yüksekliğin bar karşılığına 0,3 bar eklenerek bulunur. Hidrofor hatlarında ise ön basınç, pompanın devreye girme basıncından 0,2 bar düşük ayarlanır.

Fabrika ön basıncı çoğu seride 1,5 bar civarındadır ve bu değer yalnızca nakliye içindir. Sahada karşılaştığımız en yaygın hata, tankın kutudan çıktığı gibi montajlanmasıdır. Isıtma örneğimizdeki beş katlı binada doğru ön basınç 1,8 bardır; 1,5 barla bırakılan tank, nominal hacminin yaklaşık dörtte birini kullanılamaz hâle getirir ve emniyet ventili erken açar.

Ayar işlemi dört adımdır ve tank su tarafından ayrılmış hâldeyken yapılır. Birinci adım, tank ile sistem arasındaki kapama vanasını kapatmak ve tankın altındaki boşaltma musluğundan su tarafını tamamen boşaltmaktır. İkinci adım, tankın gaz tarafındaki supap kapağını açıp dijital ya da hassas analog manometreyle mevcut ön basıncı okumaktır. Üçüncü adım, hesaplanan değere göre kompresörle şarj etmek ya da supaptan gaz boşaltmaktır. Dördüncü adım, kapama vanasını açıp sistemi soğukken hedef basınca tamamlamaktır.

Ölçüm sırasında iki ayrıntı sonucu bozar. Birincisi, su tarafı boşaltılmadan yapılan ölçüm gerçek ön basıncı değil, sistem basıncının membrana yansımasını gösterir. İkincisi, ölçüm aleti düşük hacimli tanklarda supaptan gaz kaçırır; 8 litrelik bir tankta üst üste üç ölçüm, ön basıncı 0,2 bar düşürebilir. Ön basınç yılda en az bir kez, sistem soğukken kontrol edilmelidir.

Kontrol sıklığı membran tipine göre değişir. Butil membranlı içme suyu tanklarında yıllık kayıp düşüktür ve yılda bir kontrol yeterlidir. EPDM membranlı ve yoğun çevrim gören tanklarda kayıp daha hızlıdır. Ön basıncı iki ölçümde de aynı miktarda düşen bir tankta membran delinmiş olabilir; teşhis, supaptan gaz yerine su gelmesiyle kesinleşir.

Genleşme tankı garanti süresi piyasada tipik olarak 2 ile 5 yıl bandındadır ve kapsamı markadan çok montaj koşullarına bağlıdır. Garantiler neredeyse istisnasız üç koşulu şart koşar: ön basıncın doğru ayarlanmış olması, tankın izin verilen sıcaklık ve basınç sınırları içinde çalıştırılması ve su kalitesinin üretici şartnamesine uygun olması.

Garanti süresinden daha belirleyici olan ölçüt yedek membran bulunabilirliğidir. Bir genleşme tankının fiziksel ömrü 10 ile 15 yıl mertebesindeyken membranın ömrü çalışma yoğunluğuna göre 5 ile 10 yıl arasındadır. Flanşlı bir tankta membran değişimiyle ömür ikiye katlanır; yedek bulunamayan bir tankta ise değişim maliyeti yeni tank maliyetine eşitlenir.

Yedek erişimini şu üç soruyla değerlendirin. Birincisi, seri hâlen üretimde mi ve kaç yıldır katalogda. İkincisi, yedek membran ayrı bir stok kalemi olarak kodlanmış mı, yoksa yalnız talep üzerine mi geliyor. Üçüncüsü, yerel distribütör raf stoğunda hangi hacimlerde membran tutuyor. Üçüncü sorunun cevabı çoğu zaman markadan bağımsızdır ve bölgeye göre değişir.

Su kalitesi, garanti kapsamının en çok tartışılan başlığıdır. Kapalı ısıtma devrelerinde iletkenliği yüksek, oksijenli ve manyetit yüklü su hem membranı hem gövdeyi hızla yaşlandırır. Devreye manyetik çamur tutucu ve mikro kabarcık ayırıcı eklenmesi, tank ömrü açısından doğrudan bir yatırımdır. Sistem su şartlandırması yapılmış devrelerde membran ömrünün belirgin biçimde uzadığını sahada gözlüyoruz.

Maliyet kalemlerini değerlendirirken tankın kendisi, montaj konsolu ya da ayak, kapama vanası ve boşaltma musluğu içeren emniyet grubu, ön basınç ayar işçiliği ve yıllık kontrol kalemi birlikte ele alınmalıdır. Vana ve emniyet grubu bileşenleri için ürün ailemizi inceleyebilirsiniz. (Detay: Vana Sistemleri)

Reflex mi Zilmet mi sorusuna verilecek net hüküm uygulamaya göre değişir ve marka adından değil, seri özelliklerinden türetilir. Aşağıdaki hükümler saha deneyimine ve etiket değerlerine dayanır; her satır tek başına okunabilir.

• Konut kombisi ve küçük kazan devresi, 50 litreye kadar — Sabit diyaframlı EPDM membranlı standart ısıtma tankı yeterlidir; her iki markanın standart ısıtma serisi bu işi görür, seçimi teslim süresi ve PN uygunluğu belirler
• Apartman ve site kazan dairesi, 100 ile 500 litre — Flanşlı membran erişimi olan seriyi tercih edin; kazan dairesinden 300 litrelik bir tankı çıkarmak, membran değiştirmekten kat kat pahalı bir işçilik kalemidir
• Yüksek bina ve bölgesel ısıtma, 1000 litre üzeri — Statik tank yerine basınç tutma istasyonu değerlendirilmelidir; Reflex Reflexomat kompresör kontrollü, Reflex Variomat pompa kontrollü çözüm sunar ve bu kolda Reflex gamı daha derindir
• İçme suyu ve hidrofor hattı — Butil membranlı, değiştirilebilir ve içme suyu belgeli seri zorunludur; Reflex refix DE ve Zilmet Ultra-Pro bu tanıma uyar, ısıtma serileri bu hatta kesinlikle kullanılmaz
• Agresif su, kıyı bölgesi, hijyen kritik tesis — Paslanmaz gövdeli seri seçilmelidir; Zilmet Inox-Pro bu ihtiyaca doğrudan karşılık verir, alternatifte paslanmaz gövde seçeneği olan içme suyu serileri değerlendirilir
• Güneş enerjili sistem — Kolektör durgunluk sıcaklığına dayanıklı özel seri şarttır; standart ısıtma tankı bu uygulamada birkaç yaz içinde membran kaybeder
• Kombi ve paket cihaz üreticisi — Kompakt OEM tanklar bu ihtiyaca yöneliktir; Zilmet OEM-Pro bu kolda yaygın kullanılır
• Frekans konvertörlü hidrofor — 8 ile 24 litre arası küçük butil membranlı tank yeterlidir; büyük tank ne fayda sağlar ne de zarar verir, yalnız yer ve maliyet kalemi ekler

Özetle iki gam da kendi sınıfında yeterlidir ve aralarındaki fark, yanlış sınıf tank seçmenin yaratacağı farkın yanında küçük kalır. Kararınızı önce sınıf, sonra seri, en son marka sırasıyla verin.

Pomeka Mekanik bu markaları tedarik etmemektedir; bu rehber bir satış önerisi değil, tarafsız bir mühendislik değerlendirmesidir. Taşınan gam içinde genleşme ve emniyet grubu tarafındaki karşılıklar Caleffi ve Watts markalarında bulunur; her ikisi de Avrupa üretimi ve aynı standart ailesine tabi ürünler sunar.

Caleffi tarafında kapalı ısıtma devrelerinin emniyet zincirini kuran bileşenler bulunur. Emniyet ventili, otomatik doldurma grubu, manometre ve kapama vanasını tek gövdede toplayan kazan emniyet grupları, genleşme tankının çalışabilmesi için gereken çerçeveyi oluşturur. Aynı gamda Caleffi DISCAL mikro kabarcık ayırıcı ve Caleffi DIRTMAG manyetik çamur tutucu yer alır; bu iki bileşen, devredeki gazı ve manyetiti aldığı için membran ömrünü doğrudan uzatır.

Watts tarafında ise basınç yönetimi bileşenleri öne çıkar. Şebeke basıncının yüksek olduğu bölgelerde tesisat girişine konan basınç düşürücü vanalar, hem tankın PN sınıfını hem de armatür ömrünü belirler. Watts basınç düşürücü ve emniyet ventili gamı, içme suyu hattında genleşme tankıyla birlikte çalışan bir bütünün parçasıdır. Basınç düşürücü seçimi kendi başına ayrı bir hesap konusudur. (Detay: Honeywell/Resideo Basınç Düşürücü Vana Nasıl Seçilir?)

Bu yaklaşımın pratik anlamı şudur: bir projede genleşme tankı markası değişse bile emniyet zinciri aynı mantıkla kurulur. Doğru boyutlanmış bir tank, yanlış ayarlanmış bir emniyet ventiliyle ya da eksik bir hava ayırıcıyla birlikte çalıştığında beklenen ömrü vermez. Taşınan markaların tam listesi ayrı bir sayfada bulunur. (Detay: markalar sayfamız)

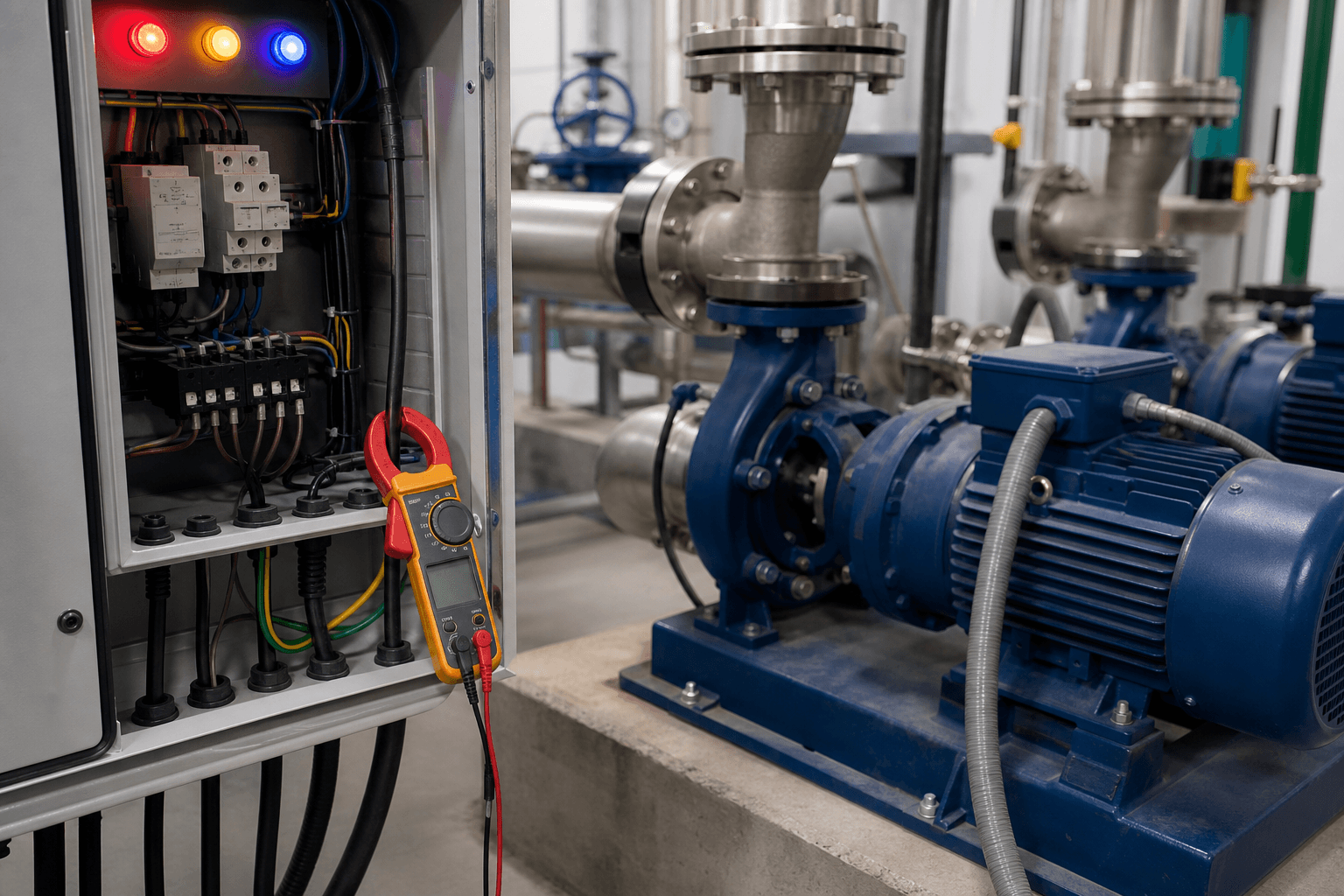

Isıtma devresinin pompa tarafı da bu bütünün parçasıdır; yanlış seçilmiş bir sirkülasyon pompası devrede basınç dalgalanması yaratır ve membranı gereksiz yere çalıştırır. (Detay: Sirkülasyon Pompası Nasıl Seçilir? 25/4, 25/6, 25/8 Ne Anlama Geliyor?) Yerden ısıtma devrelerinde ise düşük sıcaklık rejimi genleşme hacmini küçültür ve tank kademesini bir basamak aşağı çeker. (Detay: Yerden Isıtma Sistemi Nasıl Çalışır? Kollektör, Pompa ve Termostat Seçimi)
