Kodsan Boyler Seçim Rehberi: Hangi Boyler Hangi Projede Kullanılır?

Kodsan boyler, içinden geçen serpantin ya da ceket aracılığıyla kazan, güneş kolektörü veya ısı pompasından aldığı ısıyı kullanım suyuna aktaran, dik veya yatık gövdeli bir sıcak su deposudur. Marka gamı beş temel işlev grubuna ayrılır: tek serpantinli boyler, çift serpantinli boyler, tank-in-tank boyler, akümülasyon tankı ve güneş enerjili boyler. Her grup farklı bir sıcak su profilini ve farklı bir ısı kaynağı sayısını hedefler.

Bu beş grup, uygulamada kısa adlarla anılır. Kodsan tek serpantin serisi tek kazanlı konut ve küçük ticari projeye, Kodsan çift serpantin serisi güneş veya hibrit iki kaynaklı sisteme, Kodsan tank-in-tank serisi hijyen kritik hastane ve otele, Kodsan akümülasyon tankı serisi ani ve yüksek debili endüstriyel tüketime, Kodsan güneş enerjili boyler serisi ise güneş kolektörüyle çalışan konut ve pansiyona yöneliktir. Doğru grubu belirlemenin ilk adımı, projedeki ısı kaynağı sayısını ve sıcak su tüketim profilini netleştirmektir; hacim ve serpantin gücü bu iki bilgiden sonra hesaplanır.

Serilerin ortak mantığı, gövde hacmi ile serpantin ısıl gücünün birlikte tasarlanmasıdır. 200-300 litre bandındaki konut boylerleri tek serpantinle gelirken, 300 litre üzerindeki ticari gövdeler çift serpantin, daha büyük yalıtım kalınlığı ve daha yüksek serpantin yüzeyi sunar. Hacim büyüdükçe serpantin alanı da büyütülmezse depo dolar ama ısınma yavaşlar; bu yüzden Kodsan gamında litre ve serpantin alanı birlikte artan bir kademe düzeni vardır.

Gövde malzemesi de seri ayrımının parçasıdır. Emaye kaplı çelik gövde konut ve genel ticari kullanımda standarttır; 316L paslanmaz çelik gövde ise hijyenin, klorlu suyun ve sürekli yüksek sıcaklığın olduğu hastane ve gıda tesislerinde tercih edilir. Emaye ve paslanmaz seçiminin ömre etkisini ayrı bir rehberde ölçülebilir biçimde ele aldık. (Detay: Emaye Boyler mi Paslanmaz Çelik Boyler mi? Hangisi Daha Uzun Ömürlü?). Kodsan boyler gamının tamamını kardeş sitemizden inceleyebilirsiniz. (Detay: Kodsan boylerler)

Boyler kavramının tanımını, tek serpantin ile çift serpantin arasındaki temel farkı ve elektrikli boylerle karşılaştırmasını daha önce ayrı bir yazıda anlattık; seri seçiminden önce temel kavramlara hâkim olmak isteyen okuyucu oraya bakabilir. (Detay: Boyler Nedir? Tek Serpantin, Çift Serpantin ve Elektrikli Boyler Arasındaki Farklar)

Tek serpantinli boyler, tek ısı kaynağı, yani yalnızca bir kazan ya da kombi bulunan projelerde kullanılan boylerdir. Gövdenin içindeki tek bir sarmal boru, kazandan gelen sıcak kalorifer suyunu dolaştırır ve ısıyı kullanım suyuna aktarır. Konut, küçük iş yeri ve tek kazanlı ticari mutfak gibi ikinci bir ısı kaynağının bulunmadığı her projede standart seçim tek serpantinli boylerdir.

Uygun hacim bandı konutta 150-500 litre arasındadır. 4 kişilik bir dairede 200 litre, 6 kişilik bir villada 300 litre tipik başlangıç noktasıdır; ancak asıl belirleyici, banyo sayısı ve eş zamanlı kullanımdır. Kaç litrelik boyler gerektiğini kişi ve banyo sayısına göre hesaplayan ayrıntılı rehberimizden yararlanabilirsiniz. (Detay: Kaç Litrelik Boyler Almalıyım? 2, 4, 6, 10 ve 20 Kişilik Boyler Hesabı)

Tek serpantinli boylerde kritik değer serpantin çıkış gücüdür. 300 litrelik bir konut boylerinde serpantin alanı yaklaşık 1,4-1,8 m² bandındadır ve 80 °C kazan suyuyla beslendiğinde saatte yaklaşık 30-38 kW ısıl güç aktarır; bu, deponun 10-15 °C'den 60 °C'ye ısınmasını yaklaşık 25-35 dakikada tamamlar. Serpantin gücü kazan gücünden büyük seçilmemeli, kazan gücüyle uyumlu olmalıdır.

Tek serpantinli boyler ısı pompasıyla da çalışabilir, ancak burada dikkat gerekir. Isı pompası 45-55 °C gibi düşük sıcaklıkta su ürettiği için serpantin alanının konut standardının en az 1,5 katı olması gerekir; aksi hâlde ısı aktarımı yavaşlar. Isı pompalı sistemlerde bu yüzden büyük serpantinli özel boyler serileri veya tank-in-tank tercih edilir. Isı pompası ile ısıtma sistemlerine ürün grubumuzdan ulaşabilirsiniz. (Detay: Isı Pompaları)

Çift serpantinli boyler, iki farklı ısı kaynağının aynı depoya bağlandığı projelerde kullanılan boylerdir. Gövdenin altına yerleştirilen büyük serpantin genellikle güneş kolektörüne, üstteki küçük serpantin ise kazana veya kombiye bağlanır. Böylece güneşli günlerde su bedava ısınır, güneşin yetmediği durumlarda üstteki serpantin devreye girer ve kullanım suyu her koşulda hazır kalır.

En yaygın uygulama güneş enerjili boyler kombinasyonudur. Alt serpantin gün boyunca düşük sıcaklıkta ama uzun süre ısı topladığı için alanı büyük seçilir; 300 litrelik bir çift serpantinli boylerde alt serpantin yaklaşık 1,3-1,6 m², üst serpantin yaklaşık 0,8-1,0 m² bandındadır. Alt serpantinin büyük olması, güneş kolektörünün düşük akışkan sıcaklığında bile ısıyı aktarabilmesi içindir.

Çift serpantinli boyler yalnızca güneş için değildir. Bir kazan ile bir ısı pompasının birlikte çalıştığı hibrit sistemlerde de kullanılır: üst serpantin yüksek sıcaklıklı kazana, alt serpantin düşük sıcaklıklı ısı pompasına bağlanır. Bu kurulum, ısı pompasının verimli çalıştığı ılıman günlerde elektrik, çok soğuk günlerde kazan kullanımını otomatikleştirir. Isı pompası ve yerden ısıtma entegrasyonunu ayrı bir yazıda ele aldık. (Detay: Isı Pompası Yerden Isıtma ile Nasıl Çalışır? En Verimli Sistem Nasıl Kurulur?)

Çift serpantin seçiminde hesaplanması gereken değer, iki serpantinin toplam gücü değil, her birinin kendi kaynağına göre gücüdür. Güneş kolektörünün toplam alanı m² başına yaklaşık 0,7-1,0 kW verir; 6 m² kolektör yaklaşık 4,2-6,0 kW demektir ve alt serpantin bu gücü karşılayacak alana sahip olmalıdır. Üst serpantin ise kazan gücüne göre boyutlandırılır. İki kaynak ayrı hesaplanmazsa biri boğulur.

Tank-in-tank boyler, kullanım suyunun ayrı bir iç tankta durduğu, dış tanktaki kazan suyunun bu iç tankı çepeçevre ısıttığı boyler tipidir. Serpantin yerine iç içe iki tank kullanıldığı için ısı transfer yüzeyi çok geniştir ve kullanım suyu sürekli hareket hâlinde olduğundan durgun su ceplerine izin vermez. Bu yapı, tank-in-tank boyleri hijyenin belirleyici olduğu projeler için öne çıkarır.

Hastane, huzurevi, otel ve gıda tesisi gibi lejyonella riskinin kritik olduğu yerlerde tank-in-tank tercih edilir. İç tankta durgun bölge kalmadığı için bakteri üremesine uygun ölü hacim oluşmaz; ayrıca iç tank çoğunlukla paslanmaz çelikten yapılır ve periyodik ısıl dezenfeksiyona uygundur. Lejyonella riski ve sıcak suyun kaç derecede tutulması gerektiğini ayrı bir rehberde inceledik. (Detay: Boylerde Lejyonella Riski Nedir? Sıcak Su Kaç Derecede Tutulmalı?)

Tank-in-tank boylerin ikinci avantajı, düşük sıcaklıklı kaynaklara uyumudur. Geniş ısı transfer yüzeyi sayesinde 45-55 °C gibi düşük sıcaklıkta çalışan bir ısı pompasından bile hızlı ısı aktarır; bu yüzden ısı pompalı otel ve konut projelerinde giderek daha çok kullanılır. Aynı geniş yüzey, güneş enerjisi entegrasyonunda da avantaj sağlar.

Tank-in-tank seçiminde belirleyici değer, iç tank ile dış tank arasındaki ısı transfer alanıdır. 500 litrelik bir tank-in-tank boylerde bu alan serpantinli eşdeğerinin yaklaşık 2-3 katıdır ve bu sayede 65 °C dış tank sıcaklığıyla saatte 40-60 kW aktarım mümkündür. Dezavantajı daha yüksek maliyet kalemleridir; bu yüzden konutta değil, hijyen ve süreklilik gerektiren ticari projede tercih edilir.

Tank-in-tank yapının bir başka avantajı kireç davranışıdır. Serpantinli boylerde kireç, serpantin borusunun dış yüzeyinde birikerek ısı transferini yavaşlatır ve temizliği zordur. Tank-in-tank tasarımda ise ısı, iç tankın geniş duvarından geçtiği için lokal aşırı ısınma daha azdır ve kireç birikimi daha yavaş gelişir. Bu, sert suyla çalışan hijyen kritik tesislerde bakım aralığını uzatan pratik bir avantajdır; yine de girişte su yumuşatma her koşulda önerilir.

Akümülasyon tankı, içinde serpantin bulunmayan, doğrudan ısıtma suyunu veya ön ısıtılmış kullanım suyunu depolayan yalıtımlı bir tampon deposudur. Boylerden temel farkı, akümülasyon tankının bir ısı değiştirici değil, bir enerji deposu olmasıdır. Ani ve yüksek debili sıcak su ihtiyacını karşılamak, kazanın az sayıda ama uzun çevrimlerde çalışmasını sağlamak ve ısı pompasının sık devir yapmasını önlemek için kullanılır.

Boyler ile akümülasyon tankı arasındaki seçim, projedeki tüketim profiline bağlıdır. Sürekli ve dengeli sıcak su tüketimi olan bir konutta boyler yeterlidir. Buna karşılık bir otelin sabah duş saatinde 30 dakikada yüzlerce litre tüketimi patladığında, serpantin bu ani yükü karşılayamaz; devreye önceden ısıtılmış su depolayan akümülasyon tankı girer. Akümülasyon tankı, boylerin tamamlayıcısıdır, alternatifi değildir.

Endüstriyel ve ticari projelerde sık kurulan düzen şudur: bir plakalı eşanjör suyu hızla ısıtır, akümülasyon tankı bu ısıyı depolar ve tüketim piki geldiğinde depodan boşaltır. Plakalı eşanjörün boyler ve ısıtma sistemlerinde nasıl çalıştığını ayrı bir yazıda açıkladık. (Detay: Plakalı Eşanjör Nedir? Boyler ve Isıtma Sistemlerinde Nasıl Çalışır?). Akümülasyon ve tampon depo gamını kardeş sitemizden görebilirsiniz. (Detay: tank boylerler)

Akümülasyon tankı hacmi, pik tüketimin süresi ve debisi üzerinden hesaplanır. 30 dakikalık pik boyunca dakikada 40 litre çekilen bir tesiste ham ihtiyaç 1.200 litredir; buna karışım ve ısıl tabakalaşma payı eklenince yaklaşık 1.500-2.000 litrelik bir tank seçilir. Tank hacmi büyüdükçe kazan gücü küçültülebilir; bu, ilk yatırım maliyet kalemlerini önemli ölçüde değiştirir.

Akümülasyon tankı ile boyler arasındaki seçim bir üçüncü boyutu daha içerir: kaynağın türü. Isı pompası gibi az güçlü ama sürekli çalışan bir kaynak, ani piki tek başına karşılayamaz; araya konan akümülasyon tankı, kaynağın gün boyu ürettiği ısıyı biriktirir ve pik anında serbest bırakır. Böylece küçük bir ısı pompası, büyük bir tüketim profilini kararlı biçimde besleyebilir. Bu tampon işlevi, boylerin doğrudan ısı aktarma işlevinden temelde farklıdır ve iki bileşenin neden birlikte kurulduğunu açıklar.

Güneş enerjili boyler, güneş kolektöründen gelen ısıyı alt serpantinden alan, yetmediğinde ise ikinci bir kaynaktan destek alan çift serpantinli bir boylerdir. Seçimdeki en kritik parametre, kolektör alanı ile boyler hacmi arasındaki orandır. Genel kural, her 1 m² kolektör için yaklaşık 50-70 litre depo hacmidir; 4 m² kolektör için 200-280 litre, 6 m² kolektör için 300-420 litre boyler uygun bandı verir.

Alt serpantin alanı bu seride en önemli değerdir. Güneş kolektörünün akışkanı düşük sıcaklıkta çalıştığı için serpantinin ısıyı yavaş ama sürekli aktarabilmesi gerekir; bu yüzden güneş boylerinin alt serpantini konut boylerine göre belirgin biçimde büyüktür. Serpantin alanı yetersiz kalırsa kolektör aşırı ısınır, sistem sık sık stagnasyona girer ve verim düşer.

Bölgesel güneşlenme değeri hesaba doğrudan girer. İstanbul ve Kadıköy gibi yıllık ortalama günlük ışınımın yaklaşık 3,8-4,2 kWh/m² olduğu bir bölgede 4 m² kolektör, yaz gününde 200 litre suyu 15 °C'den 55 °C'ye çıkaracak enerjiyi rahatlıkla toplar; kış aylarında ise destek kaynağı devreye girer. Bu yüzden güneş boyleri her zaman ikinci bir ısı kaynağıyla birlikte tasarlanır.

Enerji hesabını somutlaştıralım. 200 litre suyu 40 °C ısıtmak için gereken enerji 200 çarpı 40 çarpı 1,163 eşittir yaklaşık 9.304 Wh, yani 9,3 kWh'tir. 4 m² kolektör, verimi yüzde 50 alındığında güneşli bir günde yaklaşık 4 çarpı 4,0 çarpı 0,50 eşittir 8,0 kWh toplar; bu, günlük ihtiyacın büyük bölümünü karşılar ve kalanı destek kaynağından gelir. Kış aylarında ışınım düştüğü için pay tersine döner ve kazan ağırlık kazanır. Bu tablo, güneş boylerinin neden tek başına değil, hibrit kurulmasının gerektiğini sayısal olarak gösterir.

Güneş enerjili boyler seçiminde donma koruması da göz ardı edilmemelidir. Kolektör devresinde antifrizli akışkan dolaştığından, alt serpantin bu akışkana uygun olmalı ve devrede genleşme tankı doğru hesaplanmalıdır. Genleşme tankı hacminin nasıl hesaplandığını ayrı bir yazıda adım adım gösterdik. (Detay: Genleşme Tankı Hesabı)

Boyler hacmi litre hesabı, eş zamanlı sıcak su ihtiyacının depo sıcaklığı ile kullanım sıcaklığı arasındaki karışım oranına bölünmesiyle yapılır. Formül şudur: gerekli depo hacmi eşittir tüketilen 40 °C su hacmi çarpı karışım katsayısı. Karışım katsayısı, depo 60 °C ve şebeke suyu 12 °C ise yaklaşık 0,58'dir; yani 100 litre 40 °C su için depodan yaklaşık 58 litre 60 °C su çekilir. Bu, boyler hacmi litre hesabının ilk ve en yanlış anlaşılan adımıdır: musluktan akan sıcak su hacmi ile depodan çekilen su hacmi aynı değildir.

Adım adım örnek verelim. Bir villada iki banyo eş zamanlı duş alacak; her duş dakikada 9 litre 40 °C su tüketir ve tepe kullanım 10 dakika sürer. Ham ihtiyaç 2 çarpı 9 çarpı 10 eşittir 180 litre 40 °C sudur. Karışım katsayısı 0,58 ile çarpılınca depodan çekilecek 60 °C su 104 litre olur. Isınma süresince serpantin de üretim yaptığı için 200 litrelik bir boyler bu villaya yeterlidir.

Hesabın ikinci yarısı yeniden ısınma süresidir. Boyler bir kez boşaldıktan sonra ne kadar sürede dolacağı serpantin gücüne bağlıdır. 200 litreyi 45 °C ısıtmak için gereken enerji 200 çarpı 45 çarpı 1,163 eşittir yaklaşık 10.470 Wh, yani 10,47 kWh'tir. Serpantin 30 kW aktarıyorsa süre 10,47 bölü 30 çarpı 60 eşittir yaklaşık 21 dakikadır. Bu değer 30 dakikayı aşıyorsa ya hacim ya serpantin gücü yükseltilir.

Konutta pratik başlangıç değerleri şöyledir: 2 kişilik daire yaklaşık 120-150 litre, 4 kişilik daire yaklaşık 200 litre, 6 kişilik villa yaklaşık 300 litre, 8 kişi ve üzeri için 400-500 litre. Bu değerler tek banyolu kullanım içindir; ikinci ve üçüncü banyo eklendikçe hacim ve serpantin gücü birlikte büyütülür. Kişi bazlı ayrıntılı litre hesabını ayrı bir rehberde adım adım verdik. (Detay: Kaç Litrelik Boyler Almalıyım? 2, 4, 6, 10 ve 20 Kişilik Boyler Hesabı)

Hacim seçiminde bir uç yakalanmalıdır: fazla büyük boyler de sorunludur. Gereğinden büyük bir depo, sürekli sıcak tutulması gereken fazla su hacmi demektir; bekleme kayıpları artar ve depo günün çoğunu boşa ısınarak geçirir. Ayrıca büyük hacimde suyun 60 °C'ye ulaşması uzar ve lejyonella açısından güvenli sıcaklığa geç varılır. Bu yüzden doğru hacim, pik ihtiyacı karşılayan en küçük değerdir; emniyet payı serpantin gücünden alınır, hacimden değil. Hacmi şişirmek, hem enerji hem hijyen tarafında geri teper.

Boyler serpantin alanı kW gücüyle şu bağıntıyla eşleştirilir: güç kW eşittir serpantin alanı m² çarpı ısı geçiş katsayısı çarpı ortalama sıcaklık farkı. Yani boyler serpantin alanı kW cinsinden ısıl gücü doğrudan belirleyen değişkendir. Emaye serpantinli bir boylerde ısı geçiş katsayısı yaklaşık 1.000-1.100 W/m²K bandındadır ve 80 °C kazan suyu ile 45 °C ortalama depo suyu arasındaki fark 35 °C alınır. Alan büyüdükçe güç doğrusal olarak artar.

Örnek hesaplayalım. Serpantin alanı 1,6 m², katsayı 1.050 W/m²K, sıcaklık farkı 35 °C ise güç eşittir 1,6 çarpı 1.050 çarpı 35 eşittir yaklaşık 58.800 W, yani 58,8 kW. Ancak bu, serpantinin teorik tepe gücüdür; depo ısındıkça sıcaklık farkı daralır ve ortalama üretim yaklaşık yarısına, bu örnekte 30 kW mertebesine iner. Boyler kataloglarındaki güç değeri işte bu ortalamayı yansıtır.

Serpantin gücünü kazan gücüne eşleştirmenin altın kuralı, serpantin gücünün kazan gücüne eşit veya biraz altında olmasıdır. 24 kW bir kombiye 40 kW serpantinli boyler bağlarsanız kombinin gücü sınırlayıcı olur ve fazla serpantin bir işe yaramaz. Tersine, 60 kW kazana 20 kW serpantinli boyler bağlarsanız boyler kazanı boğar ve yavaş ısınır. Doğru eşleşme her iki kaynağı da tam kullanır.

Isı pompası boyler seçimi bu noktada ayrı bir mantık ister. Isı pompası 50 °C su verdiğinde sıcaklık farkı 35 °C değil, yaklaşık 10-15 °C'ye iner; aynı serpantin bu koşulda gücünün yaklaşık üçte birini aktarır. Bu yüzden ısı pompası boyler seçimi yapılırken serpantin alanı 2-3 kat büyük seçilir ya da tank-in-tank kullanılır. Serpantin-kaynak eşleşmesi, boyler seçiminin en çok atlanan ama en belirleyici adımıdır.

Konut projesinde standart seçim, tek serpantinli emaye kaplı boylerdir. Tek kazanlı ya da kombili bir dairede ikinci bir ısı kaynağı bulunmadığı için çift serpantine gerek yoktur; hacim, banyo ve kişi sayısına göre 150-500 litre bandından seçilir. Emaye gövde konut suyu için yeterli koruma sağlar ve maliyet kalemleri paslanmaza göre daha düşüktür.

Konutta güneş enerjisi de düşünülüyorsa seri çift serpantinliye kayar. Bu durumda alt serpantin kolektöre, üst serpantin kazana bağlanır ve hacim güneş katkısına göre büyütülür. Villalarda ısı pompası kullanılıyorsa, düşük sıcaklıklı üretim nedeniyle geniş serpantinli özel boyler ya da tank-in-tank tercih edilir. Boyler ve ısıtma ekipmanları ürün grubumuza göz atabilirsiniz. (Detay: Isıtma)

Somut bir konut örneği verelim. 6 kişilik, iki banyolu bir villada eş zamanlı iki duş için gereken ham 40 °C su 180 litredir; karışım katsayısıyla 104 litre 60 °C su gerekir ve pik sonrası yeniden ısınmayı 30 dakikanın altında tutmak için 300 litre gövde ile yaklaşık 1,6 m² serpantin seçilir. Serpantin gücü kombinin gücüne, örneğin 30-35 kW'a eşleştirilir.

Konutta gövde ömrünü uzatan iki karar vardır: doğru anot koruması ve dolum suyunun sertliği. Su sertliği 20 °dH üzerindeyse boyler serpantininde ve gövde tabanında kireç birikir; bu, hem ısı aktarımını yavaşlatır hem de emaye yüzeyi zorlar. Sert bölgelerde girişe su yumuşatma önerilir. Su yumuşatma çözümlerine ürün grubumuzdan bakabilirsiniz. (Detay: Arıtma)

Konutta boyler yerleşimi de performansı etkiler. Boyler kazana ne kadar yakın konumlandırılırsa serpantin besleme borusundaki ısı kaybı o kadar düşer; uzun besleme hatlarında yalıtım kalınlığı artırılmalıdır. Ayrıca boylerin altına bir tahliye ve gövde çevresine servis boşluğu bırakmak, anot değişimini ve periyodik bakımı kolaylaştırır. Dar bir dolaba sıkıştırılan boyler, birkaç yıl sonra anot kontrolü yapılamadığı için ömrünü erken tamamlar. Bu yüzden konut projesinde boyler yeri, hacim kadar erken planlanmalıdır.

Otel projesinde boyler seçimi, ani pik tüketim ve hijyen gereksinimi üzerine kuruludur. Otelde sıcak su tüketimi gün boyunca düz değildir; sabah ve akşam duş saatlerinde 30-60 dakikalık keskin pikler oluşur. Bu profil, tek başına serpantinli boylerle karşılanamaz; bu yüzden otellerde boyler ile akümülasyon tankı birlikte kurulur ya da geniş yüzeyli tank-in-tank tercih edilir.

Otel için hacim hesabı, oda başına günlük ihtiyaçtan değil, pik saatteki eş zamanlı kullanımdan yola çıkar. 40 odalı bir otelde sabah pikinde aynı anda 15 duşun açık olduğu varsayılırsa, dakikada 15 çarpı 9 eşittir 135 litre 40 °C su tüketilir; 30 dakikalık pik için 4.050 litre ham ihtiyaç çıkar. Bunu karşılamak için 3.000-4.000 litre akümülasyon ve güçlü bir ön ısıtıcı gerekir.

Otelde gövde malzemesi paslanmaz çelik yönüne kayar. Sürekli yüksek sıcaklık, klorlu dezenfeksiyon ve lejyonella kontrolü için ısıl şok uygulaması, emaye gövdeyi zorlar; 316L paslanmaz iç tanklı tank-in-tank veya paslanmaz boyler bu koşullarda daha uzun ömürlüdür. Emaye ile paslanmaz arasındaki ömür farkını sertlik ve sıcaklığa göre ayrı bir yazıda karşılaştırdık. (Detay: Emaye Boyler mi Paslanmaz Çelik Boyler mi? Hangisi Daha Uzun Ömürlü?)

Otel sisteminin verimi resirkülasyon hattına bağlıdır. Uzun otel koridorlarında sıcak suyun musluğa hızlı ulaşması için resirkülasyon pompası kullanılır; bu pompanın debisi ve kontrolü, boyler seçimi kadar önemlidir. Yanlış boyutlanmış bir resirkülasyon hattı, boyleri sürekli çalıştırıp enerji kaybı yaratır. Sirkülasyon pompası seçim kriterlerini ayrı bir rehberde ele aldık. (Detay: Sirkülasyon Pompası Seçimi)

Otelde ön ısıtma stratejisi de seçimi belirler. Şebeke suyu 12 °C ile geldiğinde bunu doğrudan 60 °C'ye çıkarmak yerine, ilk kademede güneş kolektörü veya ısı pompası ile 35-40 °C'ye ön ısıtmak, kazanın yükünü ve buna bağlı boyler serpantin ihtiyacını belirgin biçimde azaltır. Bu düzende akümülasyon tankı ön ısıtılmış suyu, tank-in-tank ya da paslanmaz boyler ise son ısıtmayı üstlenir. Otel projesinde boyler seçimi bu yüzden tek bir cihaz değil, birbirini besleyen bir zincirin tasarımıdır; hacim, serpantin gücü ve ön ısıtma kaynağı birlikte kararlaştırılır.

Hastane boyler seçimi, tank-in-tank ya da paslanmaz çelik gövde yönünde yapılır. Bu projelerde belirleyici olan hacim değil, durgun su ceplerinin ortadan kaldırılması ve ısıl dezenfeksiyona uygunluktur. Tank-in-tank yapısında kullanım suyu iç tankta sürekli hareket ettiği için lejyonella için gerekli durgun ortam oluşmaz; bu, hastane boyler seçimi kararının merkezindeki doğrudan bir güvenlik parametresidir.

Sıcaklık yönetimi bu projelerin kalbidir. Lejyonella kontrolü için depo suyunun 60 °C üzerinde tutulması ve periyodik olarak 70 °C'ye çıkarılarak ısıl dezenfeksiyon yapılması gerekir. Emaye gövde sürekli 60 °C ve üzeri çalışmada yorulurken, 316L paslanmaz gövde bu rejime dayanıklıdır. Sıcak suyun kaç derecede tutulması gerektiğini ve lejyonella eşiklerini ayrı bir yazıda inceledik. (Detay: Boylerde Lejyonella Riski Nedir? Sıcak Su Kaç Derecede Tutulmalı?)

Hastanede süreklilik için yedeklilik zorunludur. Tek bir büyük boyler yerine iki orta boyutlu boyler paralel bağlanır; biri bakıma alındığında diğeri sıcak su üretimini sürdürür. Bu düzen, akümülasyon tankı ile birleştirildiğinde pik tüketimi de karşılar. Yedekli kurulum, ilk yatırım maliyet kalemlerini artırır ama kesintisiz sıcak suyu garanti eder.

Su kalitesi hastane boylerinde ayrı bir başlıktır. Yüksek sertlikte su, paslanmaz yüzeyde bile kireç filmi oluşturarak ısı aktarımını düşürür ve mikrobiyolojik yüzey oluşumunu kolaylaştırır. Bu yüzden hastane girişinde su yumuşatma ve gerektiğinde filtrasyon standarttır. Arıtma ve yumuşatma ekipmanlarını ürün grubumuzda bulabilirsiniz. (Detay: Arıtma)

Endüstriyel tesiste akümülasyon tankı, yüksek ve ani debili sıcak su ihtiyacını ekonomik kazan gücüyle karşılamak için tercih edilir. Fabrika, gıda tesisi ve çamaşırhane gibi yerlerde tüketim kısa sürede patlar; bu piki anlık serpantin gücüyle karşılamak devasa bir kazan gerektirir. Bunun yerine küçük kazan sürekli çalışıp akümülasyon tankını doldurur, pik geldiğinde tank boşalır.

Endüstriyel kurulumun tipik zinciri şöyledir: kazan veya buhar kaynağı, plakalı eşanjör, akümülasyon tankı ve dağıtım hattı. Plakalı eşanjör suyu hızla ısıtır, akümülasyon tankı bu enerjiyi ısıl tabakalaşmayla depolar ve tüketim noktalarına kararlı sıcaklıkta gönderir. Bu düzenin avantajı, kazanın az sayıda ama uzun çevrimde çalışarak verimini yükseltmesidir.

Endüstride akümülasyon hacmi büyük seçilir çünkü ısıl tabakalaşma pik kapasitesini artırır. Dik silindirik bir tankta sıcak su üstte, soğuk su altta kalır; iyi tasarlanmış bir tankta bu tabakalaşma korunursa deponun kullanılabilir kapasitesi belirgin biçimde artar. Tank içine yerleştirilen difüzör plakalar, dolum sırasında bu tabakalaşmanın bozulmasını engeller.

Endüstriyel akümülasyon tankı boyutlandırmasında pik süresi ve debi birlikte değerlendirilir. Bir çamaşırhanede vardiya başında 20 dakika boyunca dakikada 60 litre 60 °C su çekiliyorsa ham ihtiyaç 1.200 litredir; ısıl tabakalaşma verimi yaklaşık yüzde 80 alındığında kullanılabilir hacmi bu değere ulaştırmak için yaklaşık 1.500 litrelik bir tank seçilir. Kazan ise pik debiyi değil, iki pik arasındaki toplam enerjiyi karşılayacak kadar, yani çok daha küçük seçilebilir. Bu yaklaşım, endüstriyel akümülasyon tankı kurulumlarının temel ekonomisidir.

Endüstriyel boyler ve tank seçiminde standartlara uyum önemlidir. Basınçlı kaplar ilgili tasarım ve imalat standartlarına uygun olmalı, emniyet ventili ve genleşme kabı doğru boyutlandırılmalıdır. Devrede birden çok tüketici ve birden çok kaynak varsa hidrolik denge kabı, farklı debili çevrimleri birbirinden ayırarak her devrenin kendi pompasıyla kararlı çalışmasını sağlar. Hidrolik dengeyi sağlayan denge kabının işlevini ayrı bir yazıda açıkladık. (Detay: Hidrolik Denge Kabı Nedir? Kazan ve Isı Pompası Sistemlerinde Neden Kullanılır?). Endüstriyel akümülasyon tankı gamı için kardeş sitemize bakabilirsiniz. (Detay: tank boylerler)

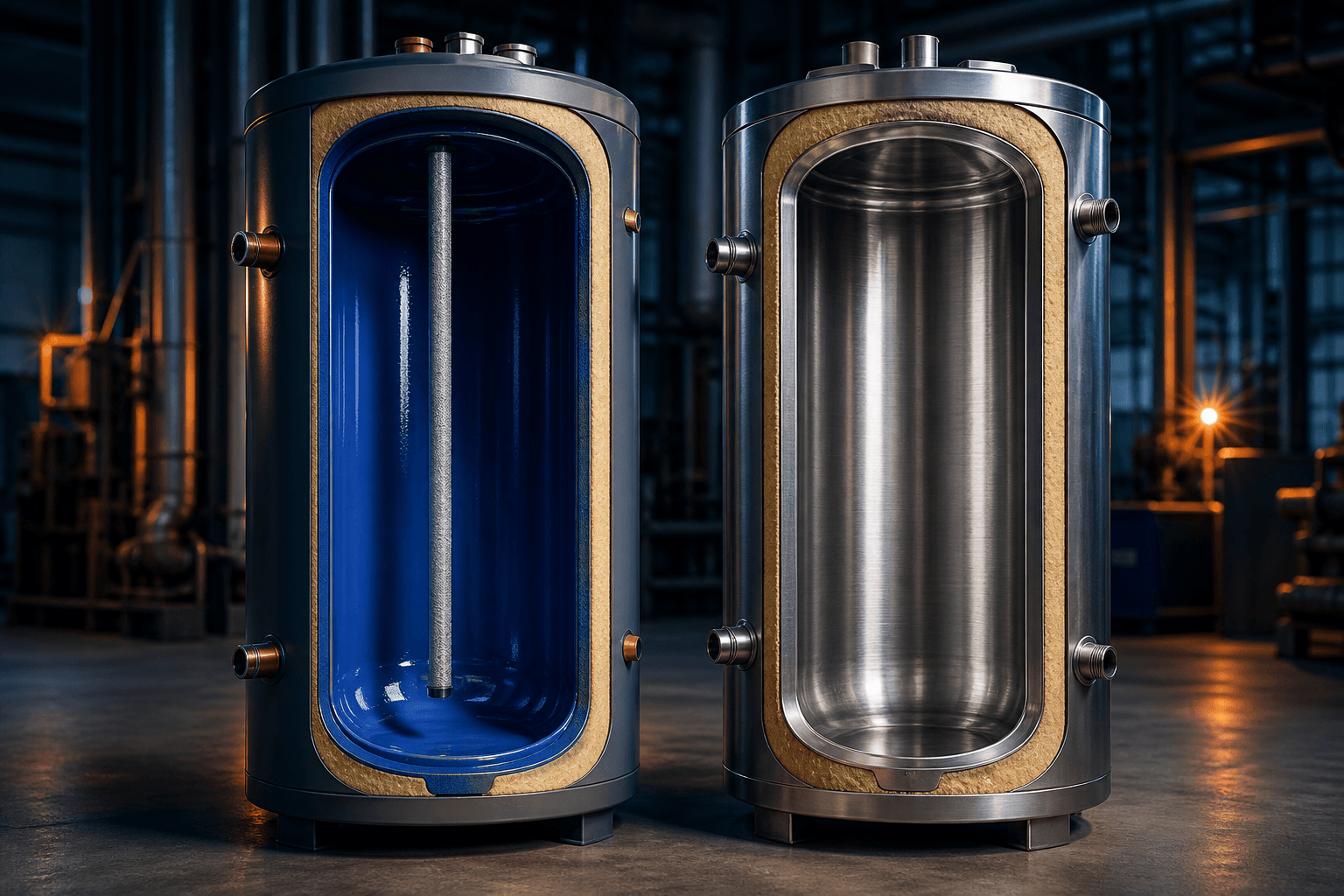

Emaye ve paslanmaz çelik boyler seçimi, suyun sertliğine, çalışma sıcaklığına ve kullanım süresine göre yapılır. Emaye kaplı çelik gövde konut ve genel ticari kullanımda maliyet-performans dengesi en iyi seçenektir; magnezyum anotla korunur ve doğru bakımla uzun yıllar hizmet verir. Paslanmaz çelik gövde ise yüksek sıcaklık, klorlu su ve hijyen kritik projeler için üretilir.

• Yatırım maliyeti — Emaye: düşük, konut için ekonomik; Paslanmaz çelik: yüksek, ticari ve hijyen kritik projeye uygun
• Anot ihtiyacı — Emaye: magnezyum anot gerekli, periyodik kontrol şart; Paslanmaz çelik: anot gerektirmez, bakım yükü düşük
• Yüksek sıcaklık dayanımı — Emaye: sürekli 60 °C üzeri çalışmada zorlanır; Paslanmaz çelik: ısıl dezenfeksiyon ve 70 °C'ye uygundur
• Klorlu ve tuzlu su — Emaye: uygun; Paslanmaz çelik: 316L kalite klor varlığında daha güvenlidir
• Kireç ve sert su — Emaye: kireç emaye yüzeyi zorlar; Paslanmaz çelik: yüzey daha dirençlidir ama kireç yine birikir
• Tipik kullanım ömrü — Emaye: doğru anot bakımıyla uzun; Paslanmaz çelik: bakım gerektirmeden daha uzun

Karar kuralı nettir. Su sertliği 20 °dH altında, çalışma sıcaklığı 60 °C civarında ve proje konutsa emaye seçilir. Su sertliği yüksekse, sürekli yüksek sıcaklık ve ısıl dezenfeksiyon gerekiyorsa ya da hijyen kritikse paslanmaz seçilir. Bu iki gövdenin ömür ve maliyet karşılaştırmasını sayısal olarak ayrı bir yazıda inceledik. (Detay: Emaye Boyler mi Paslanmaz Çelik Boyler mi? Hangisi Daha Uzun Ömürlü?)

Emaye gövdede anot bakımı ihmal edilmemelidir. Magnezyum anot, gövdedeki mikro çatlaklarda korozyonu kendi üzerine çekerek gövdeyi korur; anot tükendiğinde koruma da biter. Sert suda anot daha hızlı tükenir ve yılda bir kontrol edilmelidir. 20 °dH üzeri bir suda anodun iki yılda bittiği, kontrolsüz bırakılan bir emaye boylerin ise beklenenin yarısı kadar dayandığı sahada sık görülür. Paslanmaz gövdede bu bakım kalemi bulunmadığı için, yüksek sertlikte toplam sahip olma maliyeti çoğu zaman paslanmaz lehine döner.

Boyler ile termosifon arasındaki fark, ısı kaynağıdır: termosifon suyu elektrik rezistansıyla ısıtır, boyler ise kazan, güneş veya ısı pompası gibi harici bir kaynaktan serpantin yoluyla ısı alır. Bu fark, proje ölçeğini doğrudan belirler. Isıtma kazanı zaten bulunan bir binada boyler çok daha ekonomiktir; kazan olmayan tekil bir dairede küçük hacim için termosifon yeterli olabilir.

Boylerin avantajı ölçek ekonomisidir. Bir kazan hem ısıtmayı hem sıcak suyu beslediğinde birim enerji maliyeti düşer; ayrıca güneş ve ısı pompası gibi düşük maliyetli kaynaklar yalnızca serpantinli boylerle entegre edilebilir. Termosifon ise tamamen elektriğe bağlı olduğu için büyük tüketimde işletme maliyeti hızla artar. İki seçeneğin ekonomik karşılaştırmasını ayrı bir yazıda ele aldık. (Detay: Boyler mi Termosifon mu? Hangisi Daha Ekonomik ve Daha Mantıklı?)

Seçim, tüketim hacmine göre nettir. Günlük sıcak su tüketimi düşük, tekil ve kazansız bir noktada termosifon pratik ve ucuz kurulumdur. Tüketim yüksekse, birden çok banyo varsa ya da güneş ve ısı pompası entegrasyonu düşünülüyorsa boyler tek doğru seçenektir. Kodsan gamı boyler tarafını hedeflediği için bu rehberdeki tüm seri ayrımları serpantinli ve tank tipi ürünler içindir.

İşletme maliyeti tarafında fark keskinleşir. Termosifon suyu tamamen elektrik direncinden ısıttığı için birim ısı maliyeti elektrik tarifesine bağlıdır; boyler ise kazandan gelen ısıyı, güneşi ya da ısı pompasının yüksek verimli üretimini kullanır. Aynı sıcak su ihtiyacı, ısı pompalı bir boylerde termosifona göre belirgin biçimde daha düşük enerjiyle karşılanır çünkü ısı pompası her 1 kWh elektrikle 3-4 kWh ısı üretir. Bu yüzden yüksek tüketimli bir projede seçim, ilk yatırım maliyet kalemlerinden çok işletme dönemine bakılarak yapılmalıdır.
