Isı Pompası Yerden Isıtma ile Nasıl Çalışır? En Verimli Sistem Nasıl Kurulur?

Isı pompası, yerden ısıtma ile uyumludur çünkü her ikisi de düşük sıcaklık prensibine dayanır. Bir ısı pompasının COP değeri, yani ürettiği ısı enerjisinin tükettiği elektrik enerjisine oranı, kondenser çıkış sıcaklığı düştükçe artar. Bu ilişki, Carnot döngüsünün termodinamiğinden gelir: COP_teorik eşittir T_kondenser bölü T_kondenser eksi T_evaporatör formülüyle ifade edilir; burada sıcaklıklar Kelvin cinsinden alınır.

Gerçek sistemlerdeki pratik sonuç şudur. Dış hava sıcaklığı 7 °C iken kondenser çıkışı 75 °C'ye ayarlanmış bir ısı pompasının COP'u genellikle 2,0-2,5 aralığında kalır. Aynı ısı pompasının kondenser çıkışı 35 °C'ye ayarlandığında COP 4,0-5,0 aralığına çıkar. Bu fark, yalnızca besleme sıcaklığındaki 40 °C'lik düşüşten kaynaklanır. Yerden ısıtma, sistemi sürekli olarak bu düşük sıcaklık bandında çalıştırmaya zorlar ve dolayısıyla ısı pompasını en verimli çalışma noktasında tutar.

Sayısal örnek: 12 kW ısıl kapasiteli bir hava kaynaklı ısı pompası, 40 °C besleme sıcaklığında COP 4,0 ile çalışırken 3,0 kW elektrik harcar. Aynı sistem radyatörlü devrede 75 °C besleme sıcaklığında COP 2,2 ile çalışırsa 5,5 kW elektrik harcar. Yılda 2.000 saatlik ısıtma süresi düşünüldüğünde fark sırasıyla 6.000 kWh ve 11.000 kWh yıllık elektrik tüketimidir. Bu 5.000 kWh/yıl farkın anlamı, sistem ömrü boyunca oluşan ciddi bir maliyet kalemine karşılık gelir. (Detay: Isı Pompası Ne Kadar Elektrik Harcar? Aylık Tüketim Nasıl Hesaplanır?)

COP anlık bir değerdir; sezon boyunca gerçek performansı SCOP (sezonluk verim katsayısı) ölçer. COP/SCOP-su sıcaklığı ilişkisi, pratikte şöyle işler: A7/W35 (dış hava 7 °C, su 35 °C) etiket koşulunda COP 4,5-5,0 gösteren bir cihaz, aynı dış havada su sıcaklığı 45 °C'ye çıktığında (A7/W45) COP 3,7-4,2'ye, 55 °C'de (A7/W55) 2,8-3,3'e iner. Kural olarak besleme sıcaklığındaki her 5 °C artış, COP'u yaklaşık 0,3-0,5 puan düşürür. SCOP ise tüm sezonun farklı dış hava sıcaklıklarını ağırlıklı olarak toplar; yerden ısıtmayla düşük su sıcaklığında çalışan bir sistemde SCOP tipik olarak 3,8-4,8 bandına oturur, radyatörlü yüksek sıcaklık sisteminde ise 2,5-3,2 bandında kalır.

Bu ilişki, tasarımda tek bir hedefe dönüşür: su sıcaklığını düşük tutmak, kapasite artırmaktan daha değerlidir. Aynı binaya iki kat büyük bir ısı pompası koymak COP'u iyileştirmez; asıl kaldıraç, ısıtma yüzeyini büyütüp (yerden ısıtma) besleme sıcaklığını düşürmektir. Bu yüzden yerden ısıtma, ısı pompası için yalnızca bir dağıtım yöntemi değil, verimliliğin fiziksel önkoşuludur. Enerji verimliliği kazançlarının bütününü ele alan rehberimize bakabilirsiniz. (Detay: Yerden Isıtma Avantajları)

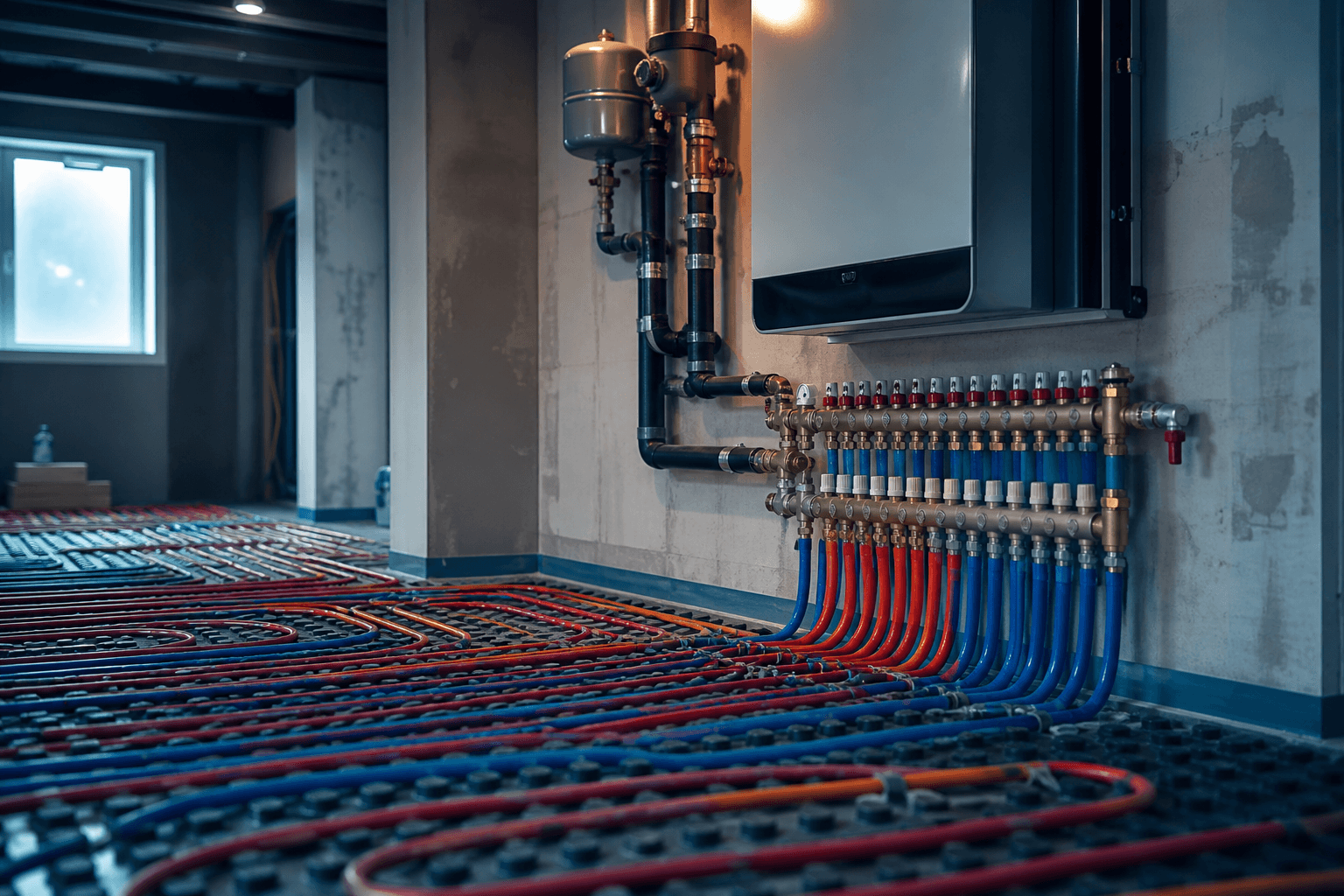

Yerden ısıtma sistemi, döşeme içine gömmülü boru hattından geçen ılık suyun zemin yüzeyini düzgün biçimde ısıtması prensibine dayanır. Sistem dört ana bileşenden oluşur: ısı kaynağı olarak ısı pompası, dağıtım merkezi olarak kollektör, ısıtıcı yüzey olarak boru devreleri ve devre sıcaklığını kontrol eden karıştırma vanası veya sirkülasyon grubu.

Isı pompası, kondenser çıkışında 35-55 °C arasında su üretir ve bu su kollektöre iletilir. Kollektör, gelen sıcak suyu birden fazla bağımsız devreye böler; her devre bir oda veya bölgeye karşılık gelir. Her devrenin debisi rotametre ile ayarlanır. Su devre boyunca döşeme altındaki boru hattından geçer, zemine ısı transfer eder ve soğuyarak dönüş manifolduyla kollektöre geri döner. Kollektörden ısı pompasının evaporatörüne geri dönen soğumuş su tekrar ısıtılır.

Sistemin doğru çalışması için ısı pompası çıkış sıcaklığı ile yerden ısıtma besleme sıcaklığı arasında bir ayrım gerekebilir. Eğer ısı pompası sabit 45 °C su üretiyor ama yerden ısıtma devreleri 35 °C talep ediyorsa, araya bir karıştırma vanası veya iki devre arasında bağımsız sirkülasyon sağlayan bir hidrolik denge kabı konur. Bu sayede ısı pompası kendi iç kontrolü doğrultusunda çalışırken yerden ısıtma devreleri daha düşük sıcaklıkta beslenir. (Detay: Yerden Isıtma Sistemi Nasıl Çalışır? Kollektör, Pompa ve Termostat Seçimi)

Yerden ısıtma besleme sıcaklığı, tasarım ısı yüküne ve zemin yapısına göre 30-50 °C arasında değişir. Standart uygulama 35-45 °C bandıdır. Bu değerin altına inildiğinde zemin yüzey sıcaklığı konfor sınırının altına düşer; üstüne çıkıldığında hem ısı pompasının COP'u bozulur hem de TS EN 1264-2 kapsamındaki yüzey sıcaklığı sınırı aşılır. Yaşam alanlarında zemin yüzey sıcaklığının üst sınırı 29 °C, banyo gibi ıslak mekânlarda 33 °C olarak alınır.

Yerden ısıtma kaç derece çalışır sorusunun kısa cevabı şudur: sistem 30-50 °C besleme ve 25-42 °C dönüş sıcaklığı bandında, yani düşük sıcaklık rejiminde çalışır. Radyatörlü bir devre 70-80 °C besleme ile ısı taşırken, yerden ısıtma çok daha büyük bir yüzeye yayıldığından aynı ısıl gücü çok daha düşük sıcaklıkta aktarır. 100 m² yaşam alanının tabanı, bir radyatör grubunun yüzeyinin onlarca katıdır; bu geniş yüzey, düşük sıcaklık rejimi 35/45 °C ile bile odaya yeterli ısıl gücü verir. Düşük sıcaklık rejimi 35/45 °C, ısı pompasının kondenserini en verimli çalışma bandında tutan asıl mekanizmadır.

Düşük sıcaklık rejimi 35/45 °C ifadesindeki iki değer, sırasıyla besleme ve azami tasarım sınırını gösterir. İyi yalıtılmış yeni yapılarda tasarım noktası genellikle 35 °C besleme ve 28-30 °C dönüştür; orta düzey yalıtımlı yapılarda 45 °C besleme gerekebilir. Bu iki uç arasındaki fark, COP/SCOP-su sıcaklığı ilişkisi üzerinden doğrudan işletme maliyetine yansır. Su sıcaklığı 35 °C'den 45 °C'ye çıktığında sezonluk verim katsayısı SCOP tipik olarak 0,6-0,9 puan geriler; bu yüzden tasarımın hedefi, konfor sınırlarını bozmadan mümkün olan en düşük besleme sıcaklığını yakalamaktır.

Besleme sıcaklığı tasarımı şu adımlarla yapılır. Birinci adım, tasarım ısı yükünü hesaplamaktır. TS 825 kapsamında binanın ısı kaybı hesabı W/m² cinsinden belirlenir; iyi yalıtılmış yeni yapılarda bu değer 30-50 W/m², eski yapılarda 60-80 W/m² arasında değişir. İkinci adım, boru aralığı ve gömme derinliğine göre yerden ısıtma ısıl çıkışını hesaplamaktır. Üçüncü adım, belirlenen ısıl çıkışı sağlayan minimum besleme sıcaklığını bulmaktır.

Örnek hesap: 60 m² oturma odası, 45 W/m² ısı yükü, toplamda 2.700 W. Boru aralığı 15 cm, boru gömme derinliği 5 cm, zemin kaplaması seramik, ısıl direnç 0,05 m²K/W. Bu koşullarda, 35 °C besleme ve 29 °C dönüş ile ısıl çıkış yaklaşık 50-55 W/m² değerine ulaşır; koşullar sağlanmış olur. Aynı oda zemin kaplaması halı olsaydı ısıl direnç 0,15 m²K/W'a çıkar ve aynı ısıl çıkışı elde etmek için besleme sıcaklığını 40-42 °C'ye yükseltmek gerekirdi. Besleme sıcaklığı 5-7 °C arttığında ısı pompasının COP'u yaklaşık 0,3-0,5 puan düşer.

Yerden ısıtma boru aralığı hesabı, sistemin ısıl çıkışını doğrudan belirleyen en kritik tasarım parametresini bulmak demektir. Standart boru aralıkları 10 cm, 15 cm, 20 cm ve 25 cm olarak uygulanır. Aralık düştükçe aynı besleme sıcaklığında zemine transfer edilen ısı artar, ancak boru maliyeti ve baskı kaybı da artar. PE-RT boru EVOH bariyer yerden ısıtma uygulamalarında standart malzeme olup oksijen difüzyonunu engeller ve ısı eşanjörlerini korozyondan korur.

Yerden ısıtma devre uzunluğu hesabı şu formülle yapılır. Toplam boru uzunluğu eşittir oda alanı bölü boru aralığı artı gidiş-dönüş bağlantı uzunluğu. 60 m² oda, 15 cm aralık için: 60 m² bölü 0,15 m eşittir 400 m; buna kollektöre gidiş-dönüş bağlantısı için 10-15 m eklenir; toplam devre yaklaşık 410-415 m. Bu uzunluk pratik sınırın üzerindedir. Yerden ısıtma devresi başına maksimum uzunluk 16 mm PE-RT veya PEX boruyla 100-120 m, 20 mm boruyla 120-150 m ile sınırlı tutulur; aksi hâlde baskı kaybı çok yükselir ve devre balansı bozulur.

Devre sayısı hesabı: 60 m² oda için 15 cm boru aralığı ve 120 m/devre sınırı seçilirse ihtiyaç duyulan boru uzunluğu yaklaşık 400 m; bunu 120 m'ye böldüğümüzde 3,3 devre çıkar, yani 4 devre tasarlanır. Her devre bağımsız bir akış ve dönüş borusuyla kollektöre bağlanır. Devre başına debi, oda ısı yükünden hesaplanır: Q eşittir P bölü 1,163 çarpı delta T. 2.700 W ısı yükü ve 10 °C gidiş-dönüş sıcaklık farkı için Q eşittir 2,7 bölü 1,163 çarpı 10 eşittir 0,232 m³/h. Dört devreye bölündüğünde devre başına 0,058 m³/h, yani yaklaşık 1 L/dak debi gereklidir. (Detay: Yerden Isıtma İçin Hangi Sirkülasyon Pompası Kullanılır?)

Kollektör, yerden ısıtma sisteminde tüm devrelerin tek noktada toplandığı dağıtım manifoldudur. Doğru kollektör seçimi ve devre balansı, sistemin sessiz, eşit ve verimli çalışması için zorunludur. Kollektör üzerinde her devrenin akış debisini gösteren rotametreler ve akışı kesen küresel vanalar bulunur.

Yerden ısıtma kollektör balansı nasıl yapılır sorusunun cevabı, her odanın tasarım ısı yüküne göre doğru debiyi almasını sağlamaktır. Balanslanmamış bir kollektörde kısa devreler düşük dirençli olduğundan fazla debi çeker; uzun devreler ise az debi alarak soğuk kalır. Rotametre ile balans şu adımlarla yapılır: önce tüm rotametreleri tam açın, sistemi çalıştırın ve her devrenin dönüş sıcaklığını ölçün. Dönüş sıcaklığı yüksek olan devre fazla debi almaktadır; o devrenin rotametresini kısın. En uzak ve en yüksek dirençli devreyi tam açık bırakın, diğerlerini ona göre kısarak balansı sağlayın.

Kollektör balansının sayısal hedefi, her devrenin gidiş ile dönüş sıcaklığı arasındaki farkı tasarım değerine, tipik olarak 5-10 °C bandına oturtmaktır. Örnek: dört devreli bir kollektörde gidiş sıcaklığı 40 °C sabittir. Kısa oturma odası devresi 37 °C dönüş verirken (fark 3 °C, aşırı debi), uzun koridor devresi 30 °C dönüş veriyorsa (fark 10 °C, yetersiz debi) balans bozuktur. Oturma odası rotametresi, dönüş farkı 7-8 °C'ye çıkana kadar kademeli kısılır. Her ayardan sonra sistemin dengeye gelmesi 15-30 dakika sürdüğünden ölçümler bu aralıkla tekrarlanır. Debi hedefi doğrudan da ayarlanabilir: devre başına tasarım debisi L/dak olarak rotametre skalasından okunur ve vana o değere getirilir.

Balans sırasında sık atlanan nokta, kollektör giriş basıncının devreye göre değişmesidir. Modern basınçtan bağımsız termostatik başlıklı kollektörlerde her devrenin akışı, giriş basıncı dalgalansa bile sabit kalır; klasik rotametreli kollektörlerde ise bir devrenin vanası kısıldığında diğerlerinin debisi bir miktar artar. Bu yüzden balans tek turda bitmez; ikinci ve üçüncü turlarda ince ayar yapılır. Kollektör kabinine yerleştirilen bir dijital debimetre veya kızılötesi termometre, bu turları hızlandırır.

Kollektör boyutu devre sayısına göre seçilir. Yaygın devre sayıları 4, 6, 8 ve 12'dir; Rehau Izy-C ve Caleffi 677 serisi gibi modüler kollektörler bu gam içinde uzatılabilir. Kollektörün Kvs değeri, toplam sistem debisinde kabul edilebilir baskı kaybını sağlamalıdır; toplam debi üzerinden hesaplanan baskı kaybı 20 kPa'ı geçmemesi tercih edilir. Kollektör kabini içine yerleştirilen karıştırma grubu (karıştırma vanası, küçük sirkülasyon pompası ve termostat) sayesinde ısı pompası çıkış sıcaklığı ile yerden ısıtma besleme sıcaklığı birbirinden bağımsız ayarlanabilir. (Detay: Yerden Isıtma)

Hidrolik denge kabı ısı pompası ve yerden ısıtma devresinin birbirinden hidrolik olarak bağımsız çalışmasını sağlayan bir tampon tankıdır. Her iki devredeki sirkülasyon pompaları birbirinin akışını etkilemeden çalışabilir ve ısı pompasının minimum çevrim süresi korunur. Küçük kapasiteli sistemlerde ve ısı pompası dönüş hacmi yeterliyse gerekli olmayabilir; büyük sistemlerde ve ısı pompasının minimum çevrim süresi 10 dakikanın üzerindeyse zorunludur.

Bir hidrolik denge kabı ısı pompası ile yerden ısıtma arasında iki işlevi aynı anda üstlenir. Birincisi hidrolik ayrımdır: ısı pompasının kendi sirkülasyon pompası sabit debide çalışırken, yerden ısıtma tarafında oda termostatları devreleri açıp kapadıkça debi sürekli değişir. Denge kabı olmadan bu iki farklı debi profili birbirini iter; ısı pompası pompası, kapanan devreler yüzünden kendi minimum debisinin altına düşebilir ve arıza verir. İkincisi ısıl tampondur: kabın içindeki su hacmi, ısı pompasının bir çevrimde ürettiği ısıyı geçici olarak depolar ve kompresörün gereğinden sık açılıp kapanmasını önler. Tipik konut uygulamalarında 40-100 litre hacimli düşey tampon tankları kullanılır.

Hidrolik denge kabı gerekliliği şu kritere dayanır: ısı pompasının minimum su hacmi gereksinimi, üretici kataloğunda litre cinsinden belirtilir. Viessmann Vitocal 200-S serisi için bu değer kapasiteye göre 8-30 litre arasında değişir; sistemin doğal su hacmi (boru, kollektör, yerden ısıtma boruları) bu değerin altındaysa denge kabı eklenir. Yerden ısıtma devresinin su hacmi hesabı: 16 mm boruda metre başına iç hacim yaklaşık 0,113 litre; 500 m toplam boru için yaklaşık 56,5 litre. Bu hacim çoğu durumda minimum gereksinimi karşılar; ancak kısa döşeme alanlarında veya modüler ısı pompası gruplarında denge kabı gerekli olabilir.

Denge kabı olmadığında ne olur: ısı pompasının hızlı açılıp kapanması termal konfor kalitesini düşürür, kompresör ömrünü kısaltır ve EER/COP ölçüm değerlerini gerçeğin altına çeker. İstanbul ve çevresindeki hava kaynaklı ısı pompası uygulamalarında Pomeka Mekanik ekibinin sahada sıkça gördüğü sorun budur. Hidrolik denge kabı ve seçim kriterleri hakkında ayrıntılı bilgiye ulaşabilirsiniz. (Detay: Hidrolik Denge Kabı Nedir? Kazan ve Isı Pompası Sistemlerinde Neden Kullanılır?)

Yerden ısıtma sirkülasyon pompası seçimi, genellikle kollektör grubuna entegre küçük bir ıslak rotorlu (wet-rotor) pompanın iki değere göre boyutlandırılmasıdır. Seçim için gereken iki değer şudur: toplam debi (m³/h) ve toplam baskı kaybı (mSS). Debi, tüm devrelerin debilerinin toplamıdır; baskı kaybı ise en uzun ve en dirençli devrenin hesabından çıkar. Yerden ısıtma sirkülasyon pompası seçimi radyatörlü sistemlerden ayrılır: yerden ısıtmada debi yüksek ama basma yüksekliği düşüktür, çünkü çok sayıda paralel devre birbirine düşük direnç sunar.

Örnek hesap: 8 devreli bir sistemde her devrenin debisi 0,06 m³/h, toplam debi 0,48 m³/h. En uzun devre 120 m, 16 mm PEX boru; 16 mm PEX boruda 0,06 m³/h debide metre başına baskı kaybı yaklaşık 50-70 Pa/m. 120 m devre için boru baskı kaybı 120 çarpı 60 Pa eşittir 7.200 Pa, yani 0,72 mSS. Buna kollektör, karıştırma vanası ve bağlantı kayıpları için yüzde 20-30 emniyet payı eklenince hedef nokta yaklaşık 0,9-1,0 mSS toplam direnç çıkar. Bu küçük değer, Grundfos UP 15-14 veya Grundfos ALPHA2 L 15-60 gibi küçük enerji verimli wet-rotor sirkülasyon pompasıyla karşılanır.

Kontrol modu seçimi: yerden ısıtma devrelerinde akış direnci debiyle çok az değişir; bu yüzden sabit basınç farkı modu Δp-c uygundur. Oda termostatları devre vanalarını açıp kapadıkça toplam debi değişir; Δp-c modunda pompa basma yüksekliğini sabit tutarak kalan açık devrelere yeterli akış sağlar. Modern değişken devirli pompalar bu modu otomatik olarak yönetir ve açık devre sayısı azaldıkça devirlerini de düşürerek enerji tasarrufu yapar. Sirkülasyon pompası seçimi hakkında detaylı karşılaştırmalı rehbere bakabilirsiniz. (Detay: Sirkülasyon Pompası Nasıl Seçilir? 25/4, 25/6, 25/8 Ne Anlama Geliyor?)

Pompa gücünün seçilen çalışma noktasıyla ilişkisi de enerji hesabında önemlidir. Yaklaşık 0,5 m³/h debi ve 1,0 mSS basma yüksekliğinde çalışan verimli bir wet-rotor pompanın çektiği elektrik gücü tipik olarak 5-25 W bandındadır. Yılda 5.000 saat çalışan bir sistemde 25 W'lık bir pompa yaklaşık 125 kWh/yıl tüketir; oysa doğru boyutlandırılmamış, sürekli maksimum devirde çalışan eski sabit devirli bir pompa 60-80 W çekerek 300-400 kWh/yıl'a çıkabilir. EEI değeri 0,20'nin altındaki bir sirkülasyon pompası seçmek, yerden ısıtma sisteminin toplam elektrik faturasında görünür bir fark yaratır. Sirkülasyon pompasının yıllık tüketimi ve seçim kriterleri için ayrı rehberimize de bakabilirsiniz. (Detay: Sirkülasyon Pompası Elektrik Tüketimi: Eski Pompayı Değiştirmek Ne Kadar Tasarruf Sağlar?)

Sayısal seçim örneği: 120 m² bir dairede sekiz devreli tek kollektör, toplam tasarım debisi 0,55 m³/h, en uzun devre 110 m, hesaplanan toplam direnç 1,1 mSS olsun. Bu çalışma noktası, karakteristik eğrisi 0-3 mSS ve 0-2,5 m³/h aralığını kapsayan küçük bir ıslak rotorlu pompayla rahatça karşılanır. Pompanın çalışma noktası, karakteristik eğri ile sistem eğrisinin kesiştiği yerdir; seçimde bu kesişimin pompanın en verimli bölgesine düşmesine dikkat edilir. Kesişim eğrinin en sağ ucuna yakınsa pompa küçük seçilmiştir ve zorlanır; en sol ucuna yakınsa pompa büyük seçilmiştir ve gereksiz elektrik çeker.

Monoblok split ısı pompası yerden ısıtma karşılaştırması, iki farklı yapı arasında seçim yapmaktır. Monoblok ısı pompası, kompresör ve ısı eşanjörü dahil tüm bileşenleri dış ünitede barındırır; içeri yalnızca su hattı girer. Split ısı pompasında dış ünitede kompresör ve dış eşanjör, iç ünitede ise kondenser ve kontrol bileşenleri bulunur; iki ünite arasında soğutucu akışkan boru hattı vardır. Her iki tip yerden ısıtmayla uyumlu çalışır, ancak bazı farklar karar sürecini etkiler.

• Kurulum karmaşıklığı — Monoblok: yalnızca su borusu, kurulum daha basit; Split: soğutucu boru hattı ve F-gaz belgeli montaj gerektirir
• Donma riski — Monoblok: su hattı dışarıda olduğundan anti-freeze solüsyon gerekebilir; Split: iç üniteye su giriyor, donma riski düşük
• COP avantajı — Monoblok: daha kısa soğutucu hattı = daha düşük basınç kaybı = genellikle biraz daha yüksek COP; Split: uzun soğutucu hat verimi düşürür
• Yerden ısıtma sıcaklık uyumu — Her iki tip de 35-55 °C çıkış sıcaklığına uygundur
• Gürültü — Monoblok: tüm mekanik gürültü dışarıda; Split: iç ünite kaynaklı düşük düzeyde fan sesi mümkün
• Bakım kolaylığı — Monoblok: soğutucu akışkan sızıntısı riski su tarafında sıfır; Split: soğutucu hattı periyodik kontrol ister

Pratik hüküm: yerden ısıtma kombinasyonu için monoblok ısı pompası genellikle daha az karmaşık ve daha ucuz kurulum demektir. Soğuk iklimlerde veya uzun soğutucu hat gerektiren yapılarda split tercih edilebilir. Viessmann Vitocal 150-A yerden ısıtma uygulamalarında yaygın bir monoblok örneğidir; Mitsubishi Electric Ecodan yerden ısıtma tarafında split yapının bilinen temsilcisidir ve her ikisi de 35-55 °C çıkış sıcaklığı sunar. Detaylı karşılaştırma için ilgili rehberimize bakabilirsiniz. (Detay: Monoblok mu Split Isı Pompası mı? Avantajları, Dezavantajları ve Farkları)

Mevcut yerden ısıtma boruları değiştirilmeden ısı pompasına geçiş mümkündür; ancak bu geçişin başarısı iki koşula bağlıdır. Birincisi mevcut boru hattının 55 °C'nin üzerinde bir ısı pompası çıkış sıcaklığı gerektirmemesi, ikincisi ise boru malzemesinin EVOH bariyerli PE-RT veya PEX olması.

Eski ve yalıtımsız bir yapıda yerden ısıtma boruları mevcutsa ve bina ısı kaybı 60-70 W/m² civarındaysa, ısı pompasını 50-55 °C çıkışta çalıştırmak gerekebilir. Bu sıcaklıkta COP yaklaşık 2,5-3,0 aralığına gerilir; yine de doğal gazlı kombinin ortalama veriminin üzerindedir. Ancak iyileşme potansiyeli sınırlıdır. Yatırım kararı, enerji tasarruf hesabıyla birlikte değerlendirilmelidir.

Eski ev retrofit uygulamalarında en büyük kazanç, boru değişiminden değil, bina kabuğunun iyileştirilmesinden gelir. Bir yapının ısı kaybını 70 W/m²'den 45 W/m²'ye indiren bir cephe yalıtımı ve pencere değişimi, gereken besleme sıcaklığını 55 °C'den 42 °C'ye çekebilir; bu düşüş tek başına COP'u yaklaşık 2,8'den 3,8'e taşır, yani aynı ısı için harcanan elektriği kabaca dörtte bir oranında azaltır. Bu yüzden eski ev retrofit projelerinde ısı pompası kararı, yalıtım kararından bağımsız verilmemelidir. Yalıtım yapılamıyorsa yüksek sıcaklık modeli seçmek ya da hibrit çalışma (ısı pompası artı mevcut kombi) düşünülebilir.

Retrofit senaryosunda ısı yükü ve mevcut yüzeyin kapasitesi mutlaka karşılaştırılır. Mevcut yerden ısıtma döşemesi, kombi döneminde 45 °C besleme ile odayı ısıtabiliyorsa, ısı pompasıyla da 45 °C'de aynı ısıl gücü verir; sistemi yeniden döşemeye gerek yoktur. Ancak eski döşemede boru aralığı 25-30 cm gibi seyrek bırakılmışsa yüzey ısıl çıkışı düşük olur ve ısı pompası yüksek sıcaklığa zorlanır. Bu durumda tek çözüm, kritik odalarda yüzeyi sıklaştırmak veya bu odalara düşük sıcaklıklı fan-coil eklemektir. Isı pompası ile kombi arasındaki fizibilite karşılaştırması için ilgili rehberimize bakabilirsiniz. (Detay: Isı Pompası Nedir? 2026'da Isı Pompası Almak Mantıklı mı? Elektrik Tüketimi ve Gerçek Maliyetler)

Geçiş öncesi kontrol listesi: mevcut yerden ısıtma borularına basınç testi uygulanır; 6 bar basınç altında 30 dakika sızdırmazlık sağlanması beklenir. Boru malzemesi bilinmiyorsa küçük bir kesit alınıp kontrol edilir; oksijen bariyersiz polietilen boru tespit edilirse ısı pompasıyla kullanım risklidir, çünkü oksijen girişi ısı eşanjörünü korozyona uğratır. Mevcut kombinin yerini alacak ısı pompası için geçiş rehberine bakabilirsiniz. (Detay: Isı Pompası mı Kombi mi? Doğalgaz ve Elektrik Maliyetleriyle Karşılaştırma)

Zemin kaplama malzemesinin ısıl direnci, besleme sıcaklığı gereksinimini doğrudan etkiler ve dolayısıyla ısı pompasının COP'unu belirler. Kaplama malzemeleri arasındaki ısıl direnç değerleri ciddi farklılıklar gösterir.

• Seramik ve porselen — Isıl direnç yaklaşık 0,02-0,04 m²K/W; zemine ısı transferi en yüksek, besleme sıcaklığı ihtiyacı en düşük; yerden ısıtma için ideal
• Beton şap (cilalanmış) — Isıl direnç yaklaşık 0,04-0,06 m²K/W; uygun performans
• Laminat parke — Isıl direnç yaklaşık 0,06-0,10 m²K/W; üretici onayına bağlı, uyumlu laminatlar mevcuttur
• Masif ahşap parke — Isıl direnç yaklaşık 0,10-0,15 m²K/W; besleme sıcaklığını 3-5 °C artırır, COP'ta 0,2-0,3 puan düşüş
• Halı (ince, 7 mm) — Isıl direnç yaklaşık 0,10-0,15 m²K/W; besleyme sıcaklığı ihtiyacını belirgin artırır
• Kalın kıl halı (15+ mm) — Isıl direnç 0,20 m²K/W üzerinde; yerden ısıtmayla birlikte kullanımı önerilmez

Pratik hüküm: seramik veya porselen kaplama, ısı pompası ve yerden ısıtma kombinasyonunun tam potansiyelini ortaya çıkarır. Laminat parke uyumlu etiketliyse ve üreticinin onayı varsa sorun çıkarmaz. Masif ahşap parke besleyme sıcaklığını artırsa da kabul edilebilir. Kalın halı ise sistemi kendi olanaklarının sınırına iter ve tercih edilmemelidir. Enerji verimliliği açısından zemin kaplama seçimi hakkında rehberimize bakabilirsiniz. (Detay: Mekanik Sistemlerde Enerji Verimliliği)

Bölge kontrolü, yerden ısıtma sisteminin her odayı bağımsız olarak farklı sıcaklıklarda tutmasını sağlar. Temel yöntem, her devrenin kollektördeki vanasını bağımsız bir oda termostatıyla elektrikli aktuatör aracılığıyla açıp kapatmaktır. Termostat hedef sıcaklığa ulaşıldığında aktuatörü kapatır, devrenin akışını keser; sıcaklık düştüğünde tekrar açar.

Isı pompasıyla entegrasyon için bu açma/kapama sinyalleri merkezi kontrol panosuna veya doğrudan ısı pompasının kontrol kartına iletilir. Tüm bölgeler aynı anda kapatılırsa ısı pompasının önünde yük kalmaz; bu durumda ısı pompasının kısa dönemli kapanması gerekir. Modern ısı pompası kontrolörleri (Viessmann ViCare, Mitsubishi Electric MELCloud gibi) bu sinyalleri alarak ısı pompasını gerektiğinde bekleme moduna alır ve gereksiz kısa çevrimi önler.

Bölge kontrolünde sık düşülen tuzak, çok sayıda bölgeyi aynı anda kapatan agresif termostat ayarıdır. Yerden ısıtma yavaş yanıt veren bir sistemdir; termostatın 0,5 °C'lik dar bir bant yerine 1,0-1,5 °C histerezisle çalışması, devrelerin gereksiz sık açılıp kapanmasını önler ve ısı pompasının önünde her zaman bir miktar yük kalmasını sağlar. Az sayıda odalı konutlarda tüm bölgeleri tek termostatla yönetip yalnızca kritik odalara (banyo, yatak odası) bağımsız termostat koymak, hem daha ucuz hem de ısı pompasının çevrim davranışı açısından daha sağlıklı bir çözümdür.

Hava kompanzasyonu da verimlilik üzerinde doğrudan etkilidir. Isı pompasının besleme sıcaklığını dış hava sıcaklığına göre otomatik olarak ayarlayan bu fonksiyon, ılık günlerde sistemi gereğinden yüksek sıcaklıkta çalışmaktan kurtarır. Örneğin 0 °C dış hava için 45 °C, 10 °C dış hava için 38 °C, 15 °C dış hava için 33 °C besleme sıcaklığı programlanabilir. Bu eğri doğru ayarlandığında ısı pompası yıl boyunca mümkün olan en düşük sıcaklıkta çalışır ve COP maksimum seviyede kalır. En iyi oda termostatı seçenekleri için karşılaştırmalı rehberimize bakabilirsiniz. (Detay: En İyi Oda Termostatı Hangisi? Danfoss, Siemens, Resideo ve ECA Karşılaştırması)

Isı pompası hava kompanzasyonu, dış hava sıcaklığına göre besleme sıcaklığını otomatik olarak değiştiren ısıtma eğrisi ayarıdır. Amaç, dış hava soğudukça bina ısı kaybı arttığından beslemeyi yükseltmek, ısındıkça düşürmektir. Yanlış ayarlanmış bir eğri, ılık bir kış gününde sistemi 45 °C'de çalıştırarak COP/SCOP-su sıcaklığı ilişkisi üzerinden yılda yüzlerce kWh gereksiz tüketim üretir.

Isı pompası hava kompanzasyonu nasıl ayarlanır sorusunun pratik yöntemi iki noktalı eğri kurmaktır. Birinci nokta, tasarım dış sıcaklığında (İstanbul için yaklaşık -3 °C) gereken azami besleme sıcaklığıdır; iyi yalıtılmış bir yapıda bu 40-45 °C, orta yalıtımlı bir yapıda 45-50 °C alınır. İkinci nokta, ısıtmanın durduğu dış sıcaklıktır (genellikle 15-18 °C), burada besleme yaklaşık 28-30 °C'ye iner. Bu iki nokta arasındaki eğim, eğrinin eğimidir; çoğu kontrolörde 0,3-0,8 arası bir sayı ile ayarlanır. Düşük sıcaklık rejimi 35/45 °C hedefli bir yerden ısıtma devresinde eğim tipik olarak 0,3-0,4 civarında kalır.

Eğrinin doğru ayarlandığını anlamanın saha yöntemi şudur: birkaç soğuk günün ardından bina her odada konfor sıcaklığına ulaşıyor ama ısı pompası neredeyse hiç durmadan, düşük besleme sıcaklığıyla çalışıyorsa eğri doğrudur. Odalar soğuk kalıyorsa eğri paralel olarak 2-3 °C yukarı kaydırılır; odalar aşırı ısınıp ısı pompası sık sık duruyorsa eğri aşağı çekilir. Bu paralel kaydırma, eğimden bağımsız bir seviye ayarıdır ve Viessmann ViCare ya da Mitsubishi Electric MELCloud gibi uygulamalardan tek dokunuşla yapılabilir.

Yerden ısıtma devresi, önemli miktarda su hacmi içerdiğinden genleşme tankı doğru boyutlandırılmalıdır. Suyun 10 °C'den 50 °C'ye ısınmasındaki hacim artışı yaklaşık yüzde 1,2'dir; büyük sistemlerde bu değer yüzlerce litre toplam hacimle çarpıldığında ciddi bir genleşme miktarı çıkar.

Hesap adımları: önce toplam su hacmini belirleyin. 500 m, 16 mm borulu bir yerden ısıtma sisteminde boru içi hacim yaklaşık 56,5 litre; buna ısı pompası iç eşanjörü ve bağlantı hatları için 10-15 litre eklenirse toplam yaklaşık 70 litre. Genleşme miktarı yüzde 1,2 oranında 70 çarpı 0,012 eşittir 0,84 litre; ancak emniyet payı ile birlikte pratik kullanılan yüzde 30-40 kapasiteli bir tank seçilir. Bu hesap, 12-18 litre kapasiteli bir genleşme tankının yeterli olduğunu gösterir. Kapalı sistem olarak ön basıç, en yüksek noktanın statik basıncı artı 0,3 bar emniyet olarak ayarlanır. Genleşme tankı seçimi ve hesabı hakkında ayrıntılı rehbere ulaşabilirsiniz. (Detay: Genleşme Tankı Hesabı)

Pomeka Mekanik'in taşıdığı markalar arasında yerden ısıtmayla uyumlu ısı pompası seçenekleri mevcuttur. Viessmann ve Mitsubishi Electric, bu alanda öne çıkan iki ana marka olup her ikisi de 35-55 °C çıkış sıcaklığı aralığında yerden ısıtmayla tam uyumlu modeller sunmaktadır.

• Viessmann Vitocal 150-A — Monoblok tip; 5-16 kW kapasite aralığı; COP A7/W35 koşulunda 4,8-5,2; Viessmann ViCare akıllı kontrol dahil; yerden ısıtma ve radyatörle uyumlu
• Viessmann Vitocal 200-S — Split tip; 6-18,5 kW kapasite aralığı; daha soğuk iklimlere uygun; -25 °C dış hava sınırında çalışabilir; Viessmann Vitocal 200-S COP değeri A7/W35 koşulunda yaklaşık 4,6-5,0 aralığındadır
• Mitsubishi Electric Ecodan PUD-SHW serisi — Split tip; 6-16 kW aralığı; MELCloud uzaktan yönetim; A7/W35'te COP yaklaşık 4,5-5,0; bölge kontrolü ve hava kompanzasyonu dahil
• Mitsubishi Electric Ecodan CAHV/PUHZ-SW serisi — Yüksek sıcaklık modeli; 60 °C çıkış sıcaklığına kadar; eski yapılarda radyatör veya mevcut yerden ısıtma sistemleriyle geçiş uygulamaları için

Kapasite seçimi için kural şudur: ısı pompasının nominal kapasitesi bina tasarım ısı yükünün yüzde 80-100'ünü karşılamalıdır. En soğuk günlerin yüzde 1-2'sinde elektrikli yedek rezistans devreye girer; bu kabul edilebilir. Kapasiteyi yüzde 150'ye çıkarmak, kısa çevrimi artırır ve COP'u gerçek işletmede düşürür. Uygun kapasite seçimi için ısı yükü hesabı esas alınır. Kapasite hesabı rehberi için ilgili makaleye bakabilirsiniz. (Detay: 100 m², 150 m² ve 200 m² Ev İçin Kaç kW Isı Pompası Gerekir?)

Marka seçiminde tek başına COP değeri belirleyici değildir; SCOP, ses seviyesi dB(A), modülasyon aralığı ve düşük sıcaklıkta kapasite koruma birlikte değerlendirilir. Modülasyon aralığı, ısı pompasının kapasitesini kısmi yükte ne kadar düşürebildiğini gösterir; geniş modülasyonlu inverter bir cihaz, ılık günlerde kapasitesini yüzde 20-30'a kadar indirerek uzun ve kesintisiz çalışır, bu da hem konforu hem SCOP'u iyileştirir. Dış ünite ses seviyesi 35-55 dB(A) bandında değişir; yakın komşu mesafesi olan İstanbul'daki apartman uygulamalarında bu değer, yerleşim yönetmelikleri açısından modelden önce kontrol edilmelidir. Pomeka Mekanik'in taşıdığı markalar arasında öne çıkan ısı pompası alternatiflerini karşılaştırmalı olarak incelemek için rehberimize bakabilirsiniz. (Detay: Daikin mi Viessmann mı Gree mi? En İyi Isı Pompası Markaları Karşılaştırması)
