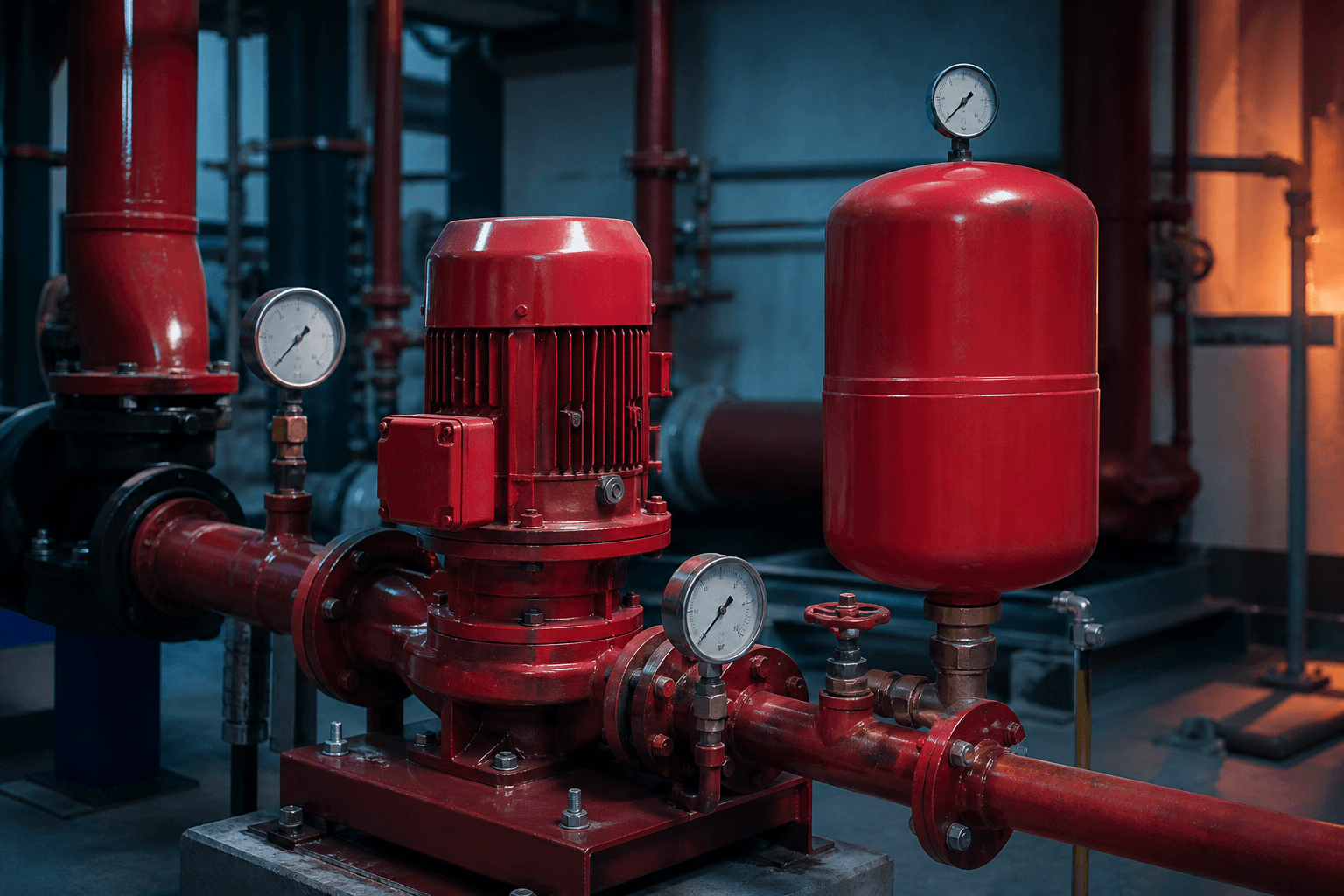

Jokey Pompa Nedir? Yangın Hidroforunda Neden Kullanılır?

Jokey pompa, yangın tesisatının bekleme basıncını sabit tutan küçük debili pilot pompadır. Ana ve yedek yangın pompaları yalnızca gerçek bir yangın talebinde, yani sprinkler açıldığında veya yangın dolabı vanası kullanıldığında büyük debiyle devreye girerken, jokey pompa bunların dışındaki küçük basınç düşüşlerini karşılar. Bu yüzden İngilizcede pilot pompa ya da basınç koruma pompası olarak da anılır.

Kapalı bir yangın hattı bekleme durumundayken bile mutlak olarak sızdırmaz değildir. Vana gövdelerinden, rakor ve flanş contalarından, sprinkler başlıklarının oturma yüzeylerinden mikro düzeyde kaçak olur. Bunun üzerine su sıcaklığındaki gündüz-gece değişimi hacimsel genleşme yaratır ve basınç birkaç saat içinde birkaç bar düşebilir. Jokey pompa devreye girip hattı yeniden dolduğu basınca çıkarır ve durur; tüm döngü genellikle birkaç saniye sürer.

Jokey pompanın asıl değeri, ana pompayı bu küçük işlerden kurtarmasıdır. Ana yangın pompası büyük debili bir makinedir; her kalkışında yüksek başlangıç akımı çeker, hatta su darbesi bindirir ve mekanik olarak yorulur. Küçük bir sızıntı için ana pompayı çalıştırmak, çivi çakmak için balyoz kullanmak gibidir. Jokey pompa bu görevi üstlenerek ana pompanın yalnızca gerçek yangın talebinde devreye girmesini garanti eder. Yangın hidroforu seçimi ve grup mantığı için rehberimize bakabilirsiniz. (Detay: Yangın Hidroforu Nasıl Seçilir?)

Sistem hiyerarşisi şöyledir: en küçük talebi jokey pompa, orta ve büyük talebi ana pompa, elektrik kesildiğinde ya da ana pompa yetmediğinde ise dizel yedek pompa karşılar. Bu kademeli yapı, hem enerji verimliliği hem güvenilirlik açısından tasarlanmıştır. Yangın pompası grubunun tümünün nasıl çalıştığını anlatan ayrıntılı yazımızı inceleyebilirsiniz. (Detay: Yangın Pompası Sistemi Nasıl Çalışır? Ana Pompa, Yedek Pompa ve Jokey Pompa Nedir?)

Jokey pompa, ana yangın pompasının gereksiz devreye girmesini önlemek için gereklidir. Jokey pompa olmayan bir sistemde hattaki her küçük basınç düşüşü doğrudan ana pompayı çağırır; bu da ana pompanın günde onlarca kez kalkıp durmasına yol açar. Her kalkışta motor yüksek yol alma akımı çeker, kaplin ve salmastra yorulur, pano kontaktörleri aşınır. Sonuçta yangın anında güvenilir olması gereken ana pompa, sızıntı yüzünden zamanından önce yıpranmış olur.

İkinci gerekçe su darbesidir. Büyük debili bir ana pompanın ani kalkışı, hatta 5-15 bar mertebesinde geçici basınç dalgaları bindirir. Bu darbeler zamanla flanş bağlantılarını, kaynakları ve sprinkler başlıklarını yorar. Jokey pompa hattı sürekli dolu ve basınçlı tuttuğu için ana pompa nadiren kalkar ve su darbesi sayısı belirgin biçimde azalır.

Üçüncü gerekçe standartların beklentisidir. TS EN 12845 ve NFPA 20 mantığı, ana pompanın yalnızca gerçek yangın talebinde çalışmasını, küçük sızıntı kaynaklı basınç kayıplarının ayrı bir basınç koruma pompasıyla karşılanmasını öngörür. Standartlarda jokey pompanın debisi, hattaki izin verilen kaçağı belirli bir sürede karşılayacak ama gerçek bir yangın talebinde yetersiz kalıp ana pompayı çağıracak kadar küçük seçilir. Bu denge, jokey pompa seçiminin özüdür.

Jokey pompasız bir yangın hidroforu, teknik olarak su basar ama işletme ömrü boyunca sorun çıkarır. Kadıköy'deki bir iş merkezinin bodrum yangın pompa dairesinde, jokey pompası arızalı bırakılan bir sistemde ana pompanın günde 40-60 kez kalktığını, altı ayda kontaktörlerin ve salmastranın değişmek zorunda kaldığını sahada gözlemledik. Jokey pompa devreye alındıktan sonra ana pompa günde bir-iki kez, yalnızca test ve gerçek talep anında çalışır hâle geldi.

Jokey pompa kademe ayarı, jokey pompanın hem başlama hem durma basıncının ana pompanın başlama basıncından yüksek olacak şekilde ayarlanmasıdır. Bu sıralama sistemin en kritik ayarıdır; yanlış yapıldığında ya jokey pompa hiç işe yaramaz ya da ana pompa gereksiz çalışır. Kademe mantığı yukarıdan aşağıya doğru şöyle kurulur: en üstte jokey stop, altında jokey start, onun altında ana pompa start, en altta yedek pompa start.

Ayarlar arasındaki fark payları yeterli olmalı ki kademeler birbirine karışmasın. Tipik bir alçak basınç yangın hattı için pratik bir örnek şudur: sistem çalışma basıncı 8 bar hedeflenmişse jokey stop 8,0 bar, jokey start 7,0 bar, ana pompa start 6,0 bar ve yedek pompa start 5,0 bar olacak biçimde ayarlanır. Kademeler arasında en az 1,0 bar pay bırakmak, basınç anahtarlarının histerezisi ve ölçüm toleransı nedeniyle güvenlidir.

• Jokey stop — En yüksek değer; jokey pompa hattı bu basınca doldurunca durur. Örnek: 8,0 bar
• Jokey start — Jokey stop'un altında; hat bu değere düşünce jokey pompa kalkar. Örnek: 7,0 bar
• Ana pompa start — Jokey start'ın altında; jokey yetişemeyip basınç buraya düşerse ana pompa devreye girer. Örnek: 6,0 bar
• Yedek pompa start — En düşük değer; ana pompa çalışamazsa veya yetmezse yedek pompa kalkar. Örnek: 5,0 bar
• Kademe payı — Her iki basınç eşiği arasında en az 1,0 bar; basınç anahtarı toleransı ve su darbesi için güvenlik marjı

Bu sıralamanın mantığı basittir: küçük bir sızıntı basıncı 8 bardan 7 bara indirdiğinde önce jokey pompa kalkar, hattı 8 bara çıkarır ve durur; ana pompa hiç uyanmaz. Gerçek bir yangın talebinde ise sprinkler veya yangın dolabı açıldığında debi jokey pompanın kapasitesini kat kat aşar, basınç jokey pompa çalışsa bile hızla 6 barın altına düşer ve ana pompa devreye girer. Jokey pompa böylece küçük ile büyük talebi ayıran bir filtre gibi çalışır.

Önemli bir kural: ana ve yedek yangın pompaları bir kez kalktıklarında otomatik durmaz; ancak elle veya belirli bir gecikmeyle durdurulur. Yalnızca jokey pompa hem otomatik kalkar hem otomatik durur. Bu, gerçek yangında pompanın kendini yanlışlıkla kapatmasını engelleyen bilinçli bir tasarım tercihidir. Ana pompanın durma mantığı ve pano kurgusu için yangın pompa odası ekipmanları yazımıza bakabilirsiniz. (Detay: Yangın Pompası Odasında Hangi Ekipmanlar Bulunmalıdır?)

Jokey pompa debisi, hattaki izin verilen sızıntıyı makul bir sürede telafi edecek kadar büyük ama gerçek yangın talebini karşılayamayacak kadar küçük seçilir. Pratikte konut ve orta ölçekli ticari yangın hatlarında jokey pompa debisi 1-5 m³/h bandındadır. Genel bir başlangıç kuralı, jokey debisini ana pompa debisinin yüzde 1 ile yüzde 3'ü arasında almaktır; örneğin ana pompa 60 m³/h ise jokey pompa 0,6-1,8 m³/h civarında seçilir.

Debinin üst sınırını belirleyen kural şudur: jokey pompa, sistemin en küçük yangın talebini bile karşılayamamalıdır. Aksi hâlde tek bir sprinkler açıldığında jokey pompa debiyi karşılamaya çalışır, basınç ana pompa start seviyesine düşmez ve ana pompa devreye girmez; bu, yangın anında ölümcül bir hatadır. Bu yüzden jokey pompanın debisi, tek bir sprinkler başlığının veya en küçük yangın dolabının debisinin belirgin biçimde altında tutulur.

Basma yüksekliği tarafında jokey pompa, ana pompadan biraz daha yüksek basınç üretebilmelidir; çünkü hattı ana pompa start seviyesinin üzerine, jokey stop basıncına kadar çıkarması gerekir. Örneğin ana pompa 80 mSS (yaklaşık 8 bar) basma yüksekliğine sahipse jokey pompa 85-90 mSS üretebilecek şekilde seçilir. Çok kademeli dikey santrifüj pompalar bu yüksek basıncı küçük debide sağladıkları için jokey pompa olarak en yaygın kullanılan tiptir.

Adım adım örnek hesap yapalım. 90 m³/h debili, 90 mSS basma yüksekliğine sahip bir ana pompanın olduğu bir tesiste jokey debisini ana debinin yüzde 2'si olarak alalım: 90 çarpı 0,02 eşittir 1,8 m³/h. Basma yüksekliğini ana pompanın yaklaşık yüzde 105'i olarak seçelim: 90 çarpı 1,05 eşittir 94,5 mSS. Buna göre jokey pompa yaklaşık 1,8 m³/h debide 95 mSS basacak bir çok kademeli santrifüj pompa olmalıdır; bu noktada motor gücü seriye göre değişir ama 0,55-1,1 kW mertebesindedir.

Motor gücü tahmini için hidrolik güç bağıntısı kullanılır: P eşittir rho çarpı g çarpı Q çarpı H bölü verim. Q eşittir 1,8 m³/h eşittir 0,0005 m³/s, H eşittir 95 mSS, su yoğunluğu 1000 kg/m³, yerçekimi 9,81 m/s² ve pompa verimi yaklaşık yüzde 45 alınırsa: 1000 çarpı 9,81 çarpı 0,0005 çarpı 95 bölü 0,45 eşittir yaklaşık 1035 W, yani 1,0 kW mil gücü çıkar. Motor bir üst standart güce, yani 1,1 kW'a yuvarlanır. Pompa debisi hesabı yöntemi için ilgili rehberimize bakabilirsiniz. (Detay: Pompa Debisi Nasıl Hesaplanır? m³/h, L/dk ve Basınç Hesaplama)

Debinin en küçük yangın talebiyle karşılaştırılması ayrı bir kontrol adımıdır. TS EN 12845 kapsamındaki ıslak borulu bir sprinkler sisteminde tek bir sprinkler başlığı, çalışma basıncına göre yaklaşık 1,0-2,0 m³/h su akıtır; yangın dolabı ise 100-250 l/dk, yani 6-15 m³/h mertebesinde debi ister. Jokey pompa debisi bu en küçük talebin altında kalmalıdır. Örnekteki 1,8 m³/h jokey debisi, 6 m³/h'lik bir yangın dolabı talebinin çok altında olduğu için doğru; ancak 1,0 m³/h akıtan bir tek sprinkler yanında sınırda kalır ve bu tür sistemlerde jokey debisi daha da küçük, örneğin 0,6-1,0 m³/h seçilir.

Basma yüksekliğinin bar karşılığı da doğru okunmalıdır. 1 bar yaklaşık 10,2 mSS'ye karşılık gelir; yani 95 mSS basma yüksekliği yaklaşık 9,3 bar demektir. Jokey stop basıncını 8,0 bar hedefleyen bir hatta pompa, hat basıncına kendi emiş basıncını da ekleyerek bu değere ulaşmalıdır. Emiş tarafında 2,0 bar hazır basınç varsa pompanın üretmesi gereken fark 6,0 bar mertebesine iner ve daha küçük kademeli bir model yeterli olur. Bu yüzden jokey pompa seçiminde yalnızca hedef basınç değil, emiş basıncı da hesaba katılır.

Genleşme tankı, yangın hattında jokey pompanın çalışma sıklığını düşüren küçük hacimli bir basınç tamponudur. Membranlı bir tank hattaki basınçlı suyun bir kısmını yastık halinde tutar; küçük bir sızıntıda önce tank içindeki basınçlı su hatta boşalır ve basınç yavaş düşer, böylece jokey pompa her mikro kaçakta değil, ancak tank rezervi tükendiğinde devreye girer. Bu, jokey pompanın günde onlarca kez yerine birkaç kez kalkmasını sağlar.

Tank olmadan, hattaki her damla sızıntı basıncı hemen jokey start seviyesine indirir ve jokey pompa sürekli kalkıp durar. Bu sık çevrim hem pompayı hem basınç anahtarını yıpratır. Küçük bir membranlı genleşme tankı, jokey start ile jokey stop arasındaki basınç bandına karşılık gelen su hacmini depolayarak çevrim sayısını azaltır. Yangın hatlarında bu amaçla tipik olarak 8-24 litre hacimli membranlı tanklar kullanılır.

Tankın ön basıncı doğru ayarlanmalıdır. Kural, tankın hava ön basıncını jokey start basıncının yaklaşık 0,2-0,3 bar altına ayarlamaktır. Örneğin jokey start 7,0 bar ise tank ön basıncı 6,7-6,8 bar civarına kurulur. Ön basınç çok düşükse tank suyla dolar ve tampon işlevi görmez; çok yüksekse membran hattaki suyu hiç kabul etmez ve tank yine işe yaramaz. Genleşme tankının ön basınç ayarı mantığı için ilgili yazımıza bakabilirsiniz. (Detay: Hidrofor Genleşme Tankı Hava Basıncı Kaç Bar Olmalı?)

Tank hacminin çevrim sayısına etkisi hesapla gösterilebilir. Jokey start ile jokey stop arasında hatta verilmesi gereken faydalı su hacmi, tank toplam hacminin basınç oranına bağlı bir kesridir. 8 barlık bir sistemde 18 litrelik bir tank yaklaşık 2-3 litre faydalı hacim sunar; bu, saatte birkaç litre sızıntısı olan bir hatta jokey pompanın kalkış sıklığını saatte birkaç kereden saatte bir mertebesine indirir. Genleşme tankı hacim hesabı yöntemini ayrı rehberimizde bulabilirsiniz. (Detay: Genleşme Tankı Hesabı)

Jokey pompanın kabul edilebilir çevrim sayısı, sağlıklı bir yangın hattında saatte 6 kereyi geçmemelidir. Çevrim sayısı, pompanın belirli bir sürede kaç kez kalkıp durduğunu gösteren en önemli işletme göstergesidir; bu değer yükseldikçe motor sargısı, salmastra ve basınç anahtarı kontakları hızla yıpranır. Dakikada bir veya daha sık kalkan bir jokey pompa, birkaç ay içinde arızalanır ve yangın sistemini korumasız bırakır.

Çevrim sayısını belirleyen üç değişken vardır: hattaki sızıntı debisi, jokey start ile jokey stop arasındaki basınç farkı ve genleşme tankının faydalı hacmi. Sızıntı debisi arttıkça pompa daha sık kalkar; basınç farkı ve tank hacmi arttıkça çevrim seyrekleşir. Örneğin saatte 4 litre sızıntısı olan bir hatta faydalı hacmi 2 litre olan bir tankla pompa yaklaşık her 30 dakikada bir kalkar; faydalı hacim 4 litreye çıkarılırsa çevrim saatte bir kereye iner.

Sık çevrimin işletme maliyeti kalemleri de somuttur. Günde 200 kez kalkan bir jokey pompa yılda yaklaşık 73.000 çalışma çevrimi yapar; aynı pompa doğru tanklama ile günde 20 kez kalkarsa yılda 7.300 çevrimde kalır. Aradaki on kat fark, doğrudan motor rulmanı, salmastra ve basınç anahtarı değişim sıklığına yansır. Küçük güçlü bir jokey pompa 0,55-1,1 kW çektiği için elektrik tüketimi tek başına yüksek değildir; asıl maliyet, sık kalkışın ürettiği erken yıpranma ve servis kalemleridir.

Bu yüzden jokey pompa sağlığı yalnızca pompanın kendisiyle değil, sistemdeki sızıntı düzeyi ve tank durumuyla birlikte değerlendirilir. Bir saatlik gözlemde pompanın kaç kez kalktığını saymak, sistemin sağlığı hakkında tek bir bakışta bilgi verir. Çevrim sayısı beklenenden yüksekse önce genleşme tankı, sonra basınç anahtarı ayarı, en son da hat sızıntıları incelenir. Genel hidrofor sürekli çalışma nedenlerini ilgili yazımızda bulabilirsiniz. (Detay: Hidrofor Sürekli Çalışıyor ve Durmuyor: 10 Olası Neden ve Çözümü)

Jokey pompa montajı, emiş şartlarının doğru kurulması ve çıkış hattına çekvalf konması ile başlar. Jokey pompa da diğer santrifüj pompalar gibi emişinde yeterli net pozitif emme yükü (NPSH) ister; emiş tarafında hava kilidi veya darboğaz varsa küçük debili olmasına rağmen kavitasyona girebilir ve çakıl sesi çıkarır. Bu yüzden emiş hattı depodan ya da kolektörden mümkün olduğunca kısa, geniş kesitli ve havasız kurulur.

Çıkış hattındaki çekvalf, jokey pompa dururken hattaki basınçlı suyun pompa üzerinden geriye kaçmasını önler. Çekvalf olmazsa jokey pompa durduğunda hat basıncı pompayı ters çevirir ve basınç anahtarı sürekli kalkış-duruş görür. Çekvalfin doğru yönde montajlanması ve akış hızının klapesini tam açık tutacak düzeyde olması gerekir. Çekvalf tipleri ve doğru seçim için ayrı yazımıza bakabilirsiniz. (Detay: Çekvalf Nedir? Yaylı, Çalpara ve Wafer Çekvalf Arasındaki Farklar)

Basınç anahtarı ve manometre, jokey pompanın çıkış hattında pompaya yakın ama darbe almayan bir noktaya bağlanır. Basınç anahtarının hat basıncını doğru okuyabilmesi için üzerine küçük bir tampon hazne veya bir kısma nipeli konulması, ani basınç dalgalanmalarının anahtarı yanlış tetiklemesini önler. Manometre 0-16 bar ölçek aralığında ve hat çalışma basıncını orta bölgede gösterecek biçimde seçilir; böylece küçük değişimler daha okunur olur.

Titreşim ve ses tarafında jokey pompa, sık kalktığı için yangın pompa dairesinde en çok duyulan üyedir. Pompa ayaklarının altına elastomer takoz konması ve giriş-çıkışına esnek bağlantı eklenmesi, yapısal titreşim iletimini keser. Pompa gövde sıcaklığının su sıcaklığının 15-20 °C üzerini aşmaması izlenir; aşırı ısınma ya sürekli çalışmaya ya da yatak sürtünmesine işaret eder. Yangın pompa dairesindeki ekipman yerleşimi için ilgili yazımızı inceleyebilirsiniz. (Detay: Yangın Pompası Odasında Hangi Ekipmanlar Bulunmalıdır?)

Yangın hidroforunda üç pompa üç farklı senaryo için görevlidir: jokey pompa bekleme basıncını korur, elektrikli ana pompa gerçek yangın talebinde su basar, dizel yedek pompa ise elektrik kesildiğinde veya ana pompa arızalandığında devreye girer. Bu üçlü yapı, tek bir arızanın tüm sistemi çökertmesini engelleyen katmanlı bir güvenlik tasarımıdır.

• Jokey pompa — Görev: bekleme basıncını korumak; Debi: 1-5 m³/h; Güç: 0,37-2,2 kW; Çalışma: otomatik kalkar, otomatik durur, günde birkaç kez
• Elektrikli ana pompa — Görev: gerçek yangın talebini karşılamak; Debi: tesise göre 30-500 m³/h; Güç: 5,5-90 kW; Çalışma: otomatik kalkar, elle durur
• Dizel yedek pompa — Görev: elektrik kesintisinde veya ana pompa arızasında yedeklemek; Debi: ana pompaya eşit; Enerji: dizel motor, şebekeden bağımsız; Çalışma: elektrik yoksa akü ile otomatik kalkar
• Ortak hat — Üç pompa aynı basınçlı kolektöre basar; her birinin çıkışında çekvalf bulunur ki duran pompaya ters akış olmasın
• Kademe farkı — Jokey en yüksek basınçta, ana pompa ortada, yedek en düşükte devreye girer; sıralama basınç anahtarlarıyla kurulur

Dizel yedek pompanın varlığı, jokey ve ana pompanın elektrikli olduğu sistemlerde şebeke kesintisine karşı zorunlu bir güvencedir. Yangın çoğu zaman elektrik arızasıyla birlikte gelir; bu yüzden yüksek riskli binalarda ana pompa elektrikli, yedek pompa dizel seçilir. Küçük tesislerde ise hem ana hem yedek pompa elektrikli olabilir. Elektrikli ve dizel pompa arasındaki tercih kriterlerini ayrı yazımızda karşılaştırdık. (Detay: Elektrikli Yangın Pompası mı Dizel Yangın Pompası mı? Aralarındaki Farklar)

Jokey pompanın bu üçlüdeki yeri özeldir: o, yangın anında değil, yangın olmadan geçen aylar ve yıllar boyunca sürekli çalışan tek üyedir. Ana ve yedek pompa ömürleri boyunca belki birkaç gerçek yangın görür; jokey pompa ise her gün defalarca kalkıp durur. Bu yüzden jokey pompa dayanıklılığı, tüm grubun sağlıklı beklemesi açısından belirleyicidir. Yangın pompa dairesi ekipmanlarının tümü için ürün grubumuza bakabilirsiniz. (Detay: Standart Pompa yangın hidroforları)

Jokey pompa genellikle dikey çok kademeli santrifüj pompadır; çünkü küçük debide yüksek basma yüksekliği üretmesi gerekir. Yangın hattı bekleme basıncı çoğu tesiste 8-12 bar mertebesindedir ve jokey pompanın bu basıncı yalnızca 1-5 m³/h gibi küçük bir debide sağlaması istenir. Tek kademeli bir santrifüj pompa bu debi-basınç kombinasyonunu verimli üretemez; her biri basıncın bir kısmını ekleyen çok kademeli bir yapı gereklidir.

Çok kademeli dikey santrifüj pompalarda birden fazla çark seri bağlıdır ve her çark suya belirli bir basınç ekler. Örneğin beş kademeli bir pompanın her çarkı yaklaşık 18 mSS eklerse toplam basma yüksekliği 90 mSS olur. Bu yapı, küçük gövdede yüksek basıncı verimli üretir ve dikey tasarım sayesinde yangın pompa dairesinde az yer kaplar. Bu tip pompaların çalışma prensibini santrifüj pompa yazımızda ayrıntılı anlattık. (Detay: Santrifüj Pompa Nedir? Çalışma Prensibi ve Kullanım Alanları)

Malzeme seçimi jokey pompanın ömrünü doğrudan belirler. Yangın hattındaki su uzun süre durgun kaldığı için korozyon riski yüksektir; bu nedenle jokey pompanın hidrolik parçalarında paslanmaz çelik tercih edilir. Çark ve difüzörleri AISI 304 veya AISI 316 paslanmaz çelik olan pompalar, dökme demir gövdeli modellere göre durgun suda daha uzun ömürlüdür. Gövde bağlantıları ve salmastra da sürekli basınç altında çalışmaya uygun seçilmelidir.

Piyasada jokey pompa olarak en çok Grundfos CR ve CRI serisi ile Wilo Helix ve Wilo Multivert serisi çok kademeli dikey santrifüj pompalar kullanılır. Grundfos CR 1-9, 1,5 m³/h debide yaklaşık 90 mSS basma yüksekliği sunarak tipik bir jokey pompa görevini karşılar. Bu seriler paslanmaz çelik hidrolik ile durgun yangın suyuna uygundur. Yangın hidroforu setlerinde jokey pompa çoğu zaman bu markaların küçük gövdeli modellerinden seçilir. Pompa seçim yöntemi için genel rehberimize bakabilirsiniz. (Detay: Pompa Seçimi Nasıl Yapılır? Debi ve Basma Yüksekliği Hesaplama Rehberi)

Kademe sayısının seçime etkisi de önemlidir. Aynı seri içinde daha çok kademeli bir model, aynı debide daha yüksek basma yüksekliği verir. Örneğin Grundfos CR 1 gövdesinde 9 kademeli model 1,0-2,0 m³/h debide yaklaşık 90 mSS, 12 kademeli model ise aynı debide yaklaşık 120 mSS basar. Yüksek katlı binalarda bekleme basıncı 12-15 bara kadar çıkabildiği için jokey pompanın kademe sayısı da buna göre artırılır. Kademe arttıkça pompa boyu uzar ve motor gücü büyür; bu yüzden gereğinden fazla kademe seçmek hem yer hem enerji açısından israftır.

Salmastra ve conta seçimi jokey pompanın en sık arızalanan noktasıdır. Sık kalkıp durduğu için mekanik salmastra, ana pompaya göre daha hızlı yıpranır; bu nedenle karbon-seramik veya karbon-silisyum karbür salmastralı modeller tercih edilir. Contalarda EPDM veya FKM malzeme, yangın suyunun sıcaklık aralığına göre seçilir. Doğru salmastra ile bir jokey pompanın bakım aralığı belirgin biçimde uzar ve sızıntı kaynaklı su damlaması önlenir.

Jokey pompa sürekli çalışıyorsa, hattaki su kaybı jokey pompanın karşılayabileceğinden fazladır ve pompa basıncı jokey stop seviyesine bir türlü çıkaramaz. Bu, sistemde gerçek ve sürekli bir kaçak olduğunun en net işaretidir. Jokey pompa küçük sızıntılar için tasarlandığı için sürekli çalışması, ya büyük bir kaçağı ya da bir ayar hatasını gösterir. Sürekli çalışan jokey pompa, kısa sürede aşırı ısınır ve yatak grubu zarar görür.

En yaygın neden hatta ciddi bir su kaçağıdır: açık kalmış bir test-boşaltma vanası, arızalı bir çekvalf, sızdıran bir flanş veya çatlamış bir boru. İkinci neden, jokey stop basıncının basınç anahtarında pompanın üretebileceğinden yüksek ayarlanmış olmasıdır; bu durumda pompa hedefe ulaşamaz ve hiç durmaz. Üçüncü neden, genleşme tankının membranının patlaması veya ön basıncının kaçmasıdır; tank tampon işlevini yitirince pompa sürekli devrede kalır.

Teşhis sırası şöyledir: önce tüm test ve boşaltma vanalarının kapalı olduğunu doğrulayın. Sonra manometreyi izleyin; pompa çalışırken basınç yükseliyor ama durunca hızla düşüyorsa çekvalf veya kaçak vardır. Basınç hiç jokey stop değerine çıkmıyorsa ya pompa yıpranmıştır ya da stop ayarı çok yüksektir. Genleşme tankına vurulduğunda tamamen su sesi geliyorsa membran patlamıştır. Pompanın sürekli çalışma nedenlerini genel olarak hidrofor sürekli çalışıyor yazımızda da ele aldık. (Detay: Hidrofor Sürekli Çalışıyor ve Durmuyor: 10 Olası Neden ve Çözümü)

Jokey pompa sık kalkıp duruyorsa, çoğunlukla genleşme tankı devre dışıdır veya jokey start ile jokey stop arasındaki basınç farkı çok dardır. Sağlıklı bir sistemde jokey pompa saatte birkaç kez kalkar; dakikada bir veya daha sık kalkıp duruyorsa bu, çevrim sayısının kabul sınırının çok üzerine çıktığı anlamına gelir ve pompa hızla yıpranır. Sık çevrim, hem motorun hem basınç anahtarının ömrünü kısaltan en yıpratıcı işletme kusurudur.

İlk kontrol edilecek eleman genleşme tankıdır. Membranı patlamış veya ön basıncı kaçmış bir tank, jokey pompaya tampon sağlayamaz ve pompa her küçük düşüşte anında kalkar. Tankın hava ön basıncını jokey start basıncının 0,2-0,3 bar altına yeniden ayarlamak çoğu vakada sık çevrimi çözer. Membran patlaksa tank değiştirilir; bu genellikle en ucuz ve en etkili çözümdür.

İkinci kontrol basınç anahtarı ayarıdır. Jokey start ve jokey stop arasındaki fark 1,0 barın altındaysa, küçük bir su alışverişi bile pompayı hemen kalkıp durdurabilir. Farkı 1,0-1,5 bara açmak çevrimi uzatır. Üçüncü kontrol, hattaki mikro kaçaklardır; çok sayıda küçük sızıntı toplamda büyük bir kaçak gibi davranır ve sık çevrime yol açar. Bu durumda vana ve conta bakımı gerekir. Genleşme tankı arızalarının belirtilerini ayrı yazımızda derledik. (Detay: Genleşme Tankının Membranı Patlarsa Ne Olur? Belirtileri ve Çözümü)

Jokey pompa hiç çalışmıyorsa yangın sistemi büyük yangın talebine hâlâ cevap verir, ancak bekleme basıncı korunamaz ve ana pompa gereksiz yere sık devreye girer. Yani sistem tamamen işlevsiz değildir, çünkü gerçek yangında ana ve yedek pompa devreye girmeye devam eder. Ancak jokey pompa arızalı bırakılırsa ana pompa her küçük sızıntıda kalkar, hızla yıpranır ve asıl güvenlik katmanı olan ana pompanın güvenilirliği düşer.

Jokey pompanın çalışmama nedenleri sırayla şunlardır: motor termik korumasının atması, basınç anahtarının arızalanması veya yanlış ayarı, pompa milinin sıkışması, faz kaybı ve pano üzerindeki jokey pompa şalterinin kapalı bırakılması. Uzun süre çalıştırılmayan bir jokey pompanın mili kireç ve korozyon nedeniyle sıkışabilir; bu yüzden periyodik test önemlidir.

Kontrol sırası basittir: önce panoda jokey pompa şalterinin ve termiğinin konumuna bakılır. Sonra basınç anahtarının hatta gerçekten jokey start basıncını gördüğü doğrulanır. Ardından motora enerji gelip gelmediği ve pompa milinin elle döndürülebilir olup olmadığı kontrol edilir. Jokey pompa arızası, yangın sisteminin genel güvenliğini doğrudan tehlikeye atmasa da onarımı ertelenmemesi gereken bir kusurdur, çünkü ana pompayı korumasız bırakır.

Jokey pompa ile ana pompa arasındaki temel fark boyut, debi ve çalışma sıklığıdır. Jokey pompa küçük debili (1-5 m³/h) ve düşük güçlüdür (0,37-2,2 kW); sık ama kısa süre çalışır ve otomatik durur. Ana pompa büyük debili (tesise göre 30-500 m³/h) ve yüksek güçlüdür (5,5-90 kW); nadiren ama uzun süre çalışır ve elle durdurulur. İkisi aynı hatta basar ama görevleri birbirinin tersidir.

• Debi — Jokey: 1-5 m³/h; Ana pompa: 30-500 m³/h (tesise göre)
• Güç — Jokey: 0,37-2,2 kW; Ana pompa: 5,5-90 kW
• Basma yüksekliği — Jokey: ana pompanın yaklaşık yüzde 105'i; Ana pompa: tesis talebine göre 60-120 mSS
• Çalışma sıklığı — Jokey: günde birkaç kez, saniyeler mertebesinde; Ana pompa: yalnızca gerçek yangın talebinde, uzun süre
• Durma biçimi — Jokey: otomatik durur; Ana pompa: elle veya gecikmeli durur
• Pompa tipi — Jokey: çoğunlukla çok kademeli dikey santrifüj; Ana pompa: santrifüj, uçtan emişli veya split-case

Bu farklar rastlantısal değildir; her pompa kendi görevine göre boyutlandırılmıştır. Jokey pompayı ana pompa gibi büyük seçmek, sistemin en küçük yangın talebini bile karşılayıp ana pompayı devreden çıkararak güvenliği bozar. Ana pompayı jokey pompa gibi küçük seçmek ise gerçek yangında yetersiz debi anlamına gelir. Doğru sistem, bu iki pompanın debilerini ve basınç eşiklerini bilinçli olarak ayrıştırır. Yangın pompası grubunun bütününü anlatan yazımıza tekrar bakabilirsiniz. (Detay: Yangın Pompası Sistemi Nasıl Çalışır? Ana Pompa, Yedek Pompa ve Jokey Pompa Nedir?)

Jokey pompa bakımı, hem pompanın kendisini hem de bağlı olduğu basınç anahtarı ve genleşme tankını kapsayan periyodik bir kontroldür. Jokey pompa yangın grubunun en sık çalışan üyesi olduğu için aşınması da en hızlıdır; bu yüzden düzenli izlenmesi ana pompaya göre daha kritiktir. Periyodik bakımın temel amacı, jokey pompanın hem otomatik kalkma hem otomatik durma işlevini koruduğunu doğrulamaktır.

Haftalık kontrolde manometreden bekleme basıncı okunur ve jokey pompanın stop değerine ulaşıp durduğu gözlenir. Aylık kontrolde bir test-boşaltma vanası kısa süre açılarak basınç jokey start seviyesine düşürülür; jokey pompanın kalkıp hattı jokey stop basıncına çıkarması izlenir. Bu test, hem basınç anahtarını hem pompayı aynı anda doğrular. Yıllık kontrolde genleşme tankı ön basıncı ölçülür ve gerekirse yeniden şarj edilir.

Manyetit ve kireç birikimi jokey pompanın milini sıkıştırabileceği için, uzun süre çalışmayan bir sistemde pompa elle döndürülerek serbestliği kontrol edilir. Pompa gövde sıcaklığının su sıcaklığının 15-20 °C üzerini aşmaması beklenir; aşırı ısınma yatak sürtünmesine işaret eder. Yangın pompası bakım kalemlerinin tümü için genel pompa bakımı rehberimize bakabilirsiniz. (Detay: Pompa Bakımı)

Bakım sırasında basınç anahtarı kontaklarının ve pano bağlantılarının da gözden geçirilmesi gerekir. Sık çalışan jokey pompanın basınç anahtarı, kontaklardaki ark nedeniyle zamanla yanabilir; bu, sistemin en sık arızalanan küçük bileşenidir. Yangın pompa dairesindeki tüm ekipmanların bakım sırası için ilgili yazımızı inceleyebilirsiniz. (Detay: Yangın Pompası Odasında Hangi Ekipmanlar Bulunmalıdır?)
