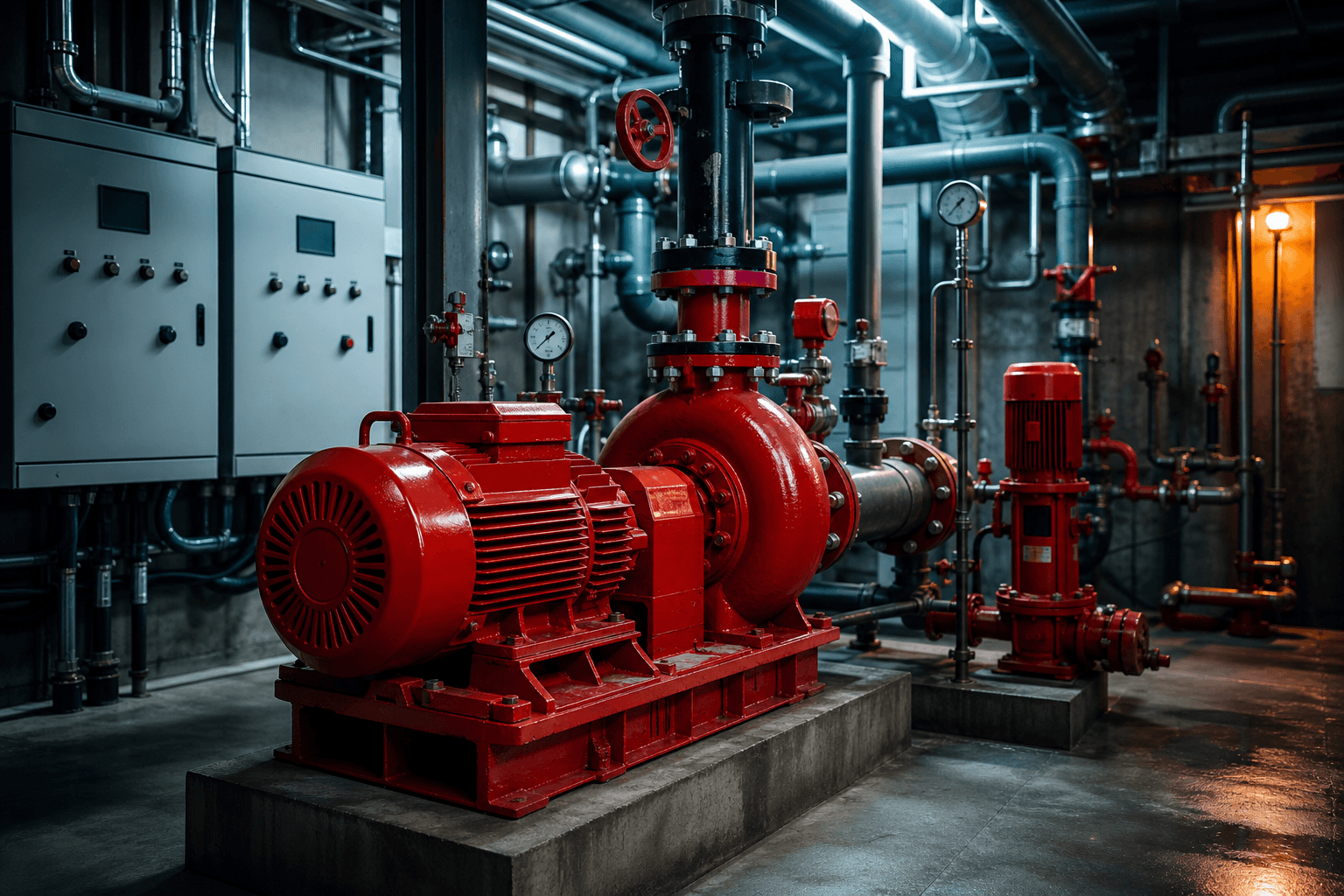

Yangın Pompası Odasında Hangi Ekipmanlar Bulunmalıdır?

Yangın pompası odası, bir yapının sabit söndürme sisteminin basınç ve debi kaynağını barındıran, yangına dayanıklı bölmeyle ayrılmış bağımsız bir mekândır. İçinde bulunması zorunlu ekipmanlar dört gruba ayrılır: pompa grubu, kontrol grubu, hidrolik donanım ve destek altyapısı. Bu dört grup birlikte çalışmadığında sistem, sertifikasyon aşamasında geçmez ve gerçek bir yangında güvenilmez.

Pompa grubu, ana yangın pompası, jokey pompa ve büyük tesislerde bir yedek ana pompadan oluşur. Kontrol grubu, her pompa için ayrı kontrol panosunu, basınç anahtarlarını ve otomatik kalkış mantığını kapsar. Hidrolik donanım; emme ve basma kolektörünü, çek valfleri, izolasyon vanalarını, manometreleri, genleşme tankını ve emniyet ventilini içerir. Destek altyapısı ise test hattı, debimetre, drenaj, havalandırma ve dizel setlerde yakıt deposundan oluşur.

Bu ekipmanların hepsi, NFPA 20 (Standard for the Installation of Stationary Pumps for Fire Protection) ve Avrupa tarafında TS EN 12845 (otomatik sprinkler sistemleri) tarafından adlandırılır ve asgari nitelikleri belirlenir. Türkiye'de Binaların Yangından Korunması Hakkında Yönetmelik de bu standartlara atıf yapar. Yangın hidroforu ve pompa grubu seçiminin ayrıntıları için ilgili rehberimize bakabilirsiniz. (Detay: Yangın Hidroforu Nasıl Seçilir?)

Ana yangın pompası, söndürme sisteminin tasarım debisini ve basma yüksekliğini tek başına karşılayabilen, yangın anında sürekli çalışacak biçimde seçilmiş ana kaynaktır. Sistemin en kritik ekipmanıdır; sprinkler, hidrant ve yangın dolabı hatlarının tümüne gereken suyu bu pompa basar. Debisi tesisin en büyük yangın senaryosuna göre belirlenir ve tipik ticari binalarda 90-500 m³/h, basma yüksekliği ise 60-140 mSS mertebesindedir.

Ana pompanın karakteristik eğrisi, NFPA 20 gereği belirli bir biçime uymak zorundadır. Anma debisinin yüzde 150'sinde pompa, anma basıncının en az yüzde 65'ini vermeli; kapalı vana basıncı ise anma basıncının yüzde 140'ını aşmamalıdır. Bu kural, hem düşük debide aşırı basınç oluşmasını hem de yüksek debide basıncın çökmesini engeller. Bu yüzden ana yangın pompası, sıradan bir hidrofor pompasından farklı bir eğri sınıfındadır.

Ana pompa tipi genellikle santrifüj yatay ayrık gövdeli ya da dikey türbin tipidir. Yatay ayrık gövdeli pompalar, bakım sırasında borulama sökülmeden çarka erişim sağladıkları için büyük tesislerde tercih edilir. Emme deposu pompadan yüksekteyse pozitif emişli yatay pompa uygundur; emme deposu bir sarnıç ya da kuyu ise dikey türbin pompa kullanılır. Ana pompa debisi, tesisin en yoğun yangın senaryosundaki sprinkler ve hidrant su ihtiyacının toplamına eşit ya da üzerinde seçilir.

Ana pompa elektrikli ya da dizel motorlu olabilir. Elektrikli tip, doğrudan çalışmalı bir asenkron motorla tahrik edilir ve kesintisiz besleme gerektirir; tipik güçleri 15-160 kW bandındadır. Dizel tip ise kendi yakıtıyla çalıştığı için şebekeden bağımsızdır. İki tipin farkları için karşılaştırma rehberimizi inceleyebilirsiniz. (Detay: Elektrikli Yangın Pompası mı Dizel Yangın Pompası mı? Aralarındaki Farklar) Standart pompalı yangın hidroforu seçenekleri için kardeş sitemize de bakabilirsiniz. (Detay: yangın ekipmanları)

Jokey pompa, sistemdeki küçük basınç düşüşlerini karşılayarak ana pompanın gereksiz yere kalkmasını önleyen küçük debili bir yardımcı pompadır. Yangın hatları sürekli basınç altında bekletilir; vana ve flanş bağlantılarındaki mikro sızıntılar zamanla basıncı düşürür. Jokey pompa bu sızıntıyı 1-5 m³/h gibi düşük debiyle telafi eder ve ana pompayı devreye sokmaz.

Jokey pompanın basma yüksekliği, ana pompadan bir miktar yüksek seçilir; böylece basınç düştüğünde önce jokey pompa kalkar. Tipik uygulamada jokey pompa kalkış eşiği ana pompanın kalkış eşiğinden 0,5-1,0 bar yukarıdadır. Örneğin ana pompa 7,0 bar'da kalkacaksa jokey pompa 8,0 bar'da kalkar ve 9,0 bar'da durur. Bu kademeli ayar, sistemin en sık karşılaşılan işletme hatasının kaynağıdır; eşikler yanlış girildiğinde ana pompa sürekli kısa aralıklarla kalkıp durur.

Jokey pompa, ana pompanın motorunu ve panoyu koruyan bir amortisördür. Ana pompa büyük güçte olduğu için sık kalkış motor sargılarını ve kontaktörleri yorar. Jokey pompanın tanımı, işlevi ve seçim mantığı için ayrıntılı rehberimizi okuyabilirsiniz. (Detay: Jokey Pompa Nedir? Yangın Hidroforunda Neden Kullanılır?)

Elektrikli yangın pompası ve dizel yangın pompası arasındaki seçim, tesisin yedek enerji güvenilirliğine ve standardın gerektirdiği bağımsızlık düzeyine bağlıdır. Elektrikli pompa daha basit, daha sessiz ve bakımı kolaydır; ancak şebeke veya jeneratör beslemesine bağımlıdır. Dizel pompa şebekeden tamamen bağımsız çalışır ve elektrik kesintisinde bile 6-8 saat kesintisiz basma kapasitesi sunar. Çoğu büyük tesiste ikisi birlikte kullanılır: elektrikli ana pompa artı dizel yedek pompa.

• Enerji bağımlılığı — Elektrikli: şebeke veya jeneratör zorunlu; Dizel: bağımsız, yakıt deposu yeterli
• Kurulum yükü — Elektrikli: yalnızca elektrik panosu ve besleme; Dizel: yakıt deposu, egzoz hattı, ilave havalandırma
• Oda gereksinimi — Elektrikli: 6-12 m² tipik; Dizel: 12-25 m², egzoz ve yanma havası nedeniyle daha büyük
• Test rejimi — Elektrikli: haftalık kısa çalıştırma; Dizel: haftalık 30 dakika çalıştırma, akü ve yakıt kontrolü
• Gürültü — Elektrikli: 60-75 dB(A); Dizel: 90-105 dB(A), susturucu ve akustik önlem gerekir
• Maliyet kalemleri — Elektrikli: düşük ilk yatırım, kesintisiz enerji altyapısı; Dizel: yüksek ilk yatırım, yakıt ve akü bakımı

Karar kuralı nettir: güvenilir jeneratör beslemesi olan ve şebeke kesintisi kısa süren tesislerde elektrikli ana pompa yeterlidir. Hastane, yüksek yapı, alışveriş merkezi ve endüstriyel tesis gibi kesintiye tolerans göstermeyen yerlerde ise standart, elektrikli artı dizel ikili yapıyı öngörür. Detaylı karşılaştırma için rehberimizi okuyabilirsiniz. (Detay: Elektrikli Yangın Pompası mı Dizel Yangın Pompası mı? Aralarındaki Farklar)

Dizel ana pompanın oda içindeki yükü elektrikliye göre çok daha ağırdır. Dizel motor, kendi yanma havasını, egzoz tahliyesini, yakıt deposunu, iki ayrı akü grubunu ve soğutma düzenini beraberinde getirir. Bu yüzden dizel setli bir oda, aynı debili elektrikli setli bir odanın yaklaşık iki katı alan ister ve akustik yalıtımı zorunlu kılar. Dizel motorun kendi soğutması için genellikle su-hava eşanjörü ya da radyatör kullanılır; radyatörlü tipte oda havalandırması radyatörün ihtiyacını da karşılamak zorundadır. Bu nedenle dizel odası tasarımı, elektrikli odaya göre baştan farklı hesaplanır.

Yangın pompası kontrol panoları, her pompanın kalkışını, izlemesini ve alarmını yöneten ve her pompa için ayrı bulunması zorunlu olan elektro-mekanik birimlerdir. NFPA 20, ana pompa panosu ile dizel pompa panosunun ve jokey pompa panosunun birbirinden bağımsız olmasını ister. Böylece bir panonun arızası diğer pompayı devre dışı bırakmaz; bağımsızlık, yangın sisteminin temel güvenlik ilkesidir.

Elektrikli pompa panosu, motorun kalkış yöntemine göre boyutlandırılır. 30 kW altındaki motorlarda doğrudan yol verme, üzerindekilerde yıldız-üçgen ya da yumuşak yol verici tercih edilir. Pano üzerinde asgari şu göstergeler bulunur: faz mevcudiyeti, pompa çalışıyor, pompa arıza, otomatik konum seçici ve manuel test butonu. Yangın panosu, normal pano mantığından farklı olarak pompayı bir kez kalkınca elle durdurulana dek çalıştıracak biçimde kilitlenir.

Dizel pompa panosu ise iki akü grubunu şarjda tutar, marş denemesini yönetir ve altı ardışık marş denemesinden sonra çalışmazsa arıza alarmı verir. Panonun izleme sinyalleri, binanın yangın alarm santraline taşınmalıdır; operatör pompa odasına gitmeden ana pompa çalıştı, dizel arıza ya da otomatik konum dışı gibi durumları görebilmelidir. Panoların titreşimden ve sudan korunması için döşemeden yükseltilmesi de zorunludur.

Panoların otomatik-elle konum seçici kilidi, yangın sistemlerinde kritik bir güvenlik ayrıntısıdır. Yangın pompası kontrol panosu, kalkış eşiğine ulaşıldığında pompayı çalıştırır ve pompa, ancak elle durdurma butonuna basılana dek çalışmaya devam eder; bu, normal bir hidrofor panosunun otomatik durdurma mantığından tümüyle farklıdır. Amaç, yangın anında pompanın basınç bir an için toparlandığı için kendiliğinden durmasını engellemektir. Panonun otomatik konumdan çıkması hâlinde de alarm verilmesi istenir, çünkü elle konumda unutulan bir pano, gerçek yangında pompayı otomatik kaldıramaz.

Kolektör, ana pompa ile jokey pompanın basma hatlarını tek bir basınçlı hatta birleştiren ve sisteme dağıtan çelik borulu bir toplama elemanıdır. Manifold da denilen bu eleman, pompaların çıkışını ortak bir basma hattında toplar; her pompa çıkışında bir çek valf ve bir izolasyon vanası bulunur. Çek valf, bir pompa dururken diğerinin bastığı suyun geri dönmesini engeller.

Kolektör çapı, taşıyacağı toplam debiye göre seçilir. Basma hattı akış hızı 3-5 m/s bandında tutulur; bu bant aşıldığında hem basınç kaybı büyür hem de su darbesi riski artar. Örneğin 300 m³/h debi taşıyan bir kolektörde DN 150 boru, yaklaşık 4,7 m/s akış hızı verir ve uygundur. Kolektör üzerinde ayrıca sistem basıncını okuyan manometre ve basınç anahtarları için bağlantı ağızları bulunur.

Kolektör aynı zamanda test hattının, emniyet ventilinin ve basınç tankının bağlandığı merkezdir. Bu yüzden odadaki hidrolik düzenin omurgasıdır; yanlış boyutlandırılmış bir kolektör, tüm sistemin basınç dengesini bozar. Bağlantı ve vana elemanları için tesisat ürün grubumuzu inceleyebilirsiniz. (Detay: Tesisat)

Kolektör üzerindeki vana sıralaması standartla belirlenir. Her pompa çıkışında sırasıyla bir çek valf ve bir izolasyon vanası bulunur; izolasyon vanası, bir pompa bakıma alındığında diğer pompayı çalışır tutmayı sağlar. Bu izolasyon vanaları kilitli-açık konumda bekletilir, çünkü kazara kapalı bırakılan bir vana, o pompayı yangın anında sistemden koparır. Emme tarafında ise izolasyon vanası tam geçişli tip seçilir; kısmi geçişli bir vana emme tarafında basınç kaybı yaratıp kavitasyonu tetikler. Emme borusu çapı, basma borusundan bir kademe büyük tutularak emiş hızı 2 m/s altında bırakılır.

Basınç anahtarları, hattaki basıncı sürekli ölçen ve önceden ayarlanmış eşiklere göre pompaları otomatik olarak kalktıran elektro-mekanik algılayıcılardır. Her pompanın kendi basınç anahtarı vardır ve her biri farklı bir eşiğe ayarlanır. Basınç düştükçe önce jokey, sonra ana, en sonda dizel pompa devreye girer; bu kademeli mantık basınç anahtarlarının ayarıyla kurulur.

Tipik bir ayar şeması şöyledir: jokey pompa 8,0 bar'da kalkar, 9,0 bar'da durur; elektrikli ana pompa 7,0 bar'da kalkar ve elle durdurulana dek çalışır; dizel yedek pompa 6,5 bar'da kalkar. Eşikler arasındaki 0,5-1,0 bar'lık boşluk, pompaların birbirine karışmadan sırayla devreye girmesini sağlar. Basınç anahtarlarının her biri iki kontaklı olmalı ve ayar noktaları mühürlenebilmelidir.

Manometreler ise basıncı sayısal ve görsel olarak gösteren, ayrıca test sırasında referans alınan gösterge saatleridir. Odada asgari üç manometre bulunur: emme hattı, basma hattı ve her pompa çıkışı. Manometrelerin ölçek sınırı, çalışma basıncının yaklaşık iki katı seçilir; 10 bar'da çalışan bir sistemde 0-16 bar ölçekli manometre uygundur. Basınç anahtarı ve basınç kabı ilişkisi için genleşme tankı rehberimize bakabilirsiniz. (Detay: Hidrofor Genleşme Tankı Hava Basıncı Kaç Bar Olmalı?)

Basınç anahtarlarının doğru ayarı, yalnızca eşik değerleriyle değil, aralarındaki fark ve gecikmeyle de ilgilidir. İki pompanın kalkış eşiği çok yakın seçilirse, basınç dalgalanmasında ikisi birden kalkar ve gereksiz enerji harcanır; çok uzak seçilirse basınç fazla düşer ve sistem tepkisi gecikir. Bu yüzden jokey, elektrikli ana ve dizel yedek pompa eşikleri arasında 0,5-1,0 bar'lık ölçülü bir merdiven kurulur. Ayrıca basınç anahtarlarına küçük bir zaman gecikmesi tanınır; ani ve kısa süreli basınç düşüşlerinde pompanın gereksiz kalkmasını bu gecikme önler. Ayar noktaları mühürlenerek yetkisiz değişiklik engellenir.

Test hattı, pompanın gerçek debisini ve basıncını yangın anını beklemeden ölçmeye yarayan, suyu tekrar depoya döndüren bir geri dönüşlü ölçüm hattıdır. NFPA 20 ve TS EN 12845, pompanın periyodik olarak tam debide test edilmesini ister; test hattı olmadan bu test yapılamaz. Hat, kolektörden ayrılır, üzerinde bir debimetre ve ayar vanası taşır ve suyu emme deposuna geri boşaltır.

Debimetre, test sırasında pompadan geçen su miktarını m³/h cinsinden ölçen ve pompanın karakteristik eğrisiyle karşılaştırılan cihazdır. Yaygın tip, boru üzerine yerleştirilen değişken kesitli ya da orifis plakalı debimetredir. Test hattı çapı, pompa anma debisinin yüzde 150'sini geçirebilecek biçimde seçilir; 200 m³/h anma debili bir pompanın test hattı, 300 m³/h geçirebilecek DN 125-150 çapında olmalıdır.

Test hattının varlığı, pompanın gerçekten sağlıklı olup olmadığını kanıtlayan tek yoldur. Yıllık tam yük testinde pompa, anma debisinde, yüzde 150 debide ve kapalı vanada ölçülür; üç noktadaki değer katalog eğrisiyle karşılaştırılır. Sapma varsa çark aşınması ya da yatak sorunu vardır. Bu düzenli test, yangın anında sürprizi ortadan kaldırır. Genel yangın pompası sistem mantığı için rehberimizi okuyabilirsiniz. (Detay: Yangın Pompası Sistemi Nasıl Çalışır? Ana Pompa, Yedek Pompa ve Jokey Pompa Nedir?)

Test hattının suyu emme deposuna geri döndürmesi, iki nedenle önemlidir. Birincisi, tam debi testi sırasında geçen onlarca m³/h su boşa harcanmaz; kapalı çevrimde depoya döner. İkincisi, suyun bir tahliye noktasına açık boşaltılması, hem su israfına hem de drenaj kapasitesinin aşılmasına yol açar. Test hattı üzerindeki ayar vanası, debiyi kademeli açarak pompanın eğrisi boyunca farklı çalışma noktalarında ölçüm alınmasını sağlar. Debimetrenin doğruluğu düzenli olarak referans bir cihazla karşılaştırılmalıdır; kalibrasyonu kaymış bir debimetre, sağlıklı pompayı arızalı gösterebilir ya da tersini yaparak gerçek arızayı maskeleyebilir.

Emniyet ventili, sistemdeki basıncın izin verilen sınırı aşması hâlinde otomatik açılıp fazla suyu tahliye ederek boru ve armatürleri koruyan bir güvenlik elemanıdır. Yangın pompası odasında iki farklı tahliye ihtiyacı vardır: aşırı basınç tahliyesi ve dolaşım tahliyesi. İkisi ayrı elemanlarla karşılanır ve karıştırılmamalıdır.

Dolaşım tahliye ventili, pompa kapalı vanada çalışırken içinden geçen az miktarda suyu sürekli dışarı akıtan küçük bir ventildir. Pompa hiç su basmadan çalışırsa gövde içindeki su ısınır ve pompayı hasarlandırır; dolaşım ventili bu ısınmayı önler. Tipik olarak 15-20 mm çapında bir hatla, saatte birkaç yüz litre suyu drenaja yönlendirir. NFPA 20 bu ventili elektrikli pompalarda zorunlu tutar.

Aşırı basınç emniyet ventili ise dizel pompalarda özellikle önemlidir; motor devri kontrolsüz yükseldiğinde basınç anma değerinin çok üzerine çıkabilir. Ventil, ayar basıncında açar ve fazla suyu depoya döndürür. Ventilin ayar basıncı ve çapı sisteme göre seçilir; 3 bar, 6 bar ve 10 bar sınıfları yaygındır. Emniyet ventili tipleri için ayrıntılı rehberimize bakabilirsiniz. (Detay: Emniyet Ventili Nedir? 3 Bar, 6 Bar ve 10 Bar Emniyet Ventili Nerede Kullanılır?)

Emniyet ventilinin çapı, tahliye edeceği debiye göre seçilir; küçük seçilmiş bir ventil, açsa bile basıncı düşüremez. Dizel pompanın aşırı hız durumunda basacağı fazla debiyi geçirebilecek bir ventil, tipik olarak pompa çıkış çapının bir-iki kademe altında bir boyutla seçilir. Ventilin tahliye hattı, geri basınç yaratmayacak biçimde serbestçe depoya boşalmalı; kısıtlı bir tahliye hattı ventilin doğru açmasını engeller. Ayar basıncı, sistemin çalışma basıncının üzerinde ama boru ve armatürlerin anma basıncının altında bir değere kurulur; böylece ventil ancak gerçek bir aşırı basınçta açar, normal işletmede sızdırmaz.

Basınç tankı, hattaki küçük basınç dalgalanmalarını yastıklayan ve jokey pompanın çok sık kalkmasını önleyen membranlı bir kapalı kaptır. Yangın sistemlerinde bu kap, membranlı genleşme tankı biçimindedir ve sistem basıncının küçük sızıntılarda hemen düşmesini geciktirir. Böylece jokey pompanın günde onlarca kez yerine birkaç kez kalkması sağlanır ve pompa ömrü uzar.

Tank hacmi, sistemdeki sızıntı debisine ve istenen kalkış sıklığına göre seçilir; yangın hidroforlarında tipik olarak 24-100 litre membranlı kaplar kullanılır. Tankın ön hava basıncı, jokey pompanın kalkış basıncının yaklaşık 0,2-0,3 bar altına ayarlanır. Örneğin jokey pompa 8,0 bar'da kalkıyorsa tank ön basıncı 7,7 bar mertebesinde tutulur. Yanlış ön basınç, tankı işlevsiz bırakır ve pompayı yine sık kalkmaya zorlar.

Genleşme tankının ön hava basıncı, sistemin en sık ihmal edilen bakım kalemidir; yılda bir kez sistem basıncı boşaltılıp ölçülmelidir. Membran patladığında tank su ile dolar ve yastıklama işlevini tümüyle yitirir. Ön basınç ayarı ve membran sorunları için rehberlerimizi inceleyebilirsiniz. (Detay: Genleşme Tankının Membranı Patlarsa Ne Olur? Belirtileri ve Çözümü)

Basınç tankının bir başka işlevi, jokey pompanın kalkış sıklığını sınırlamaktır. Tanksız bir sistemde küçük bir sızıntı bile basıncı hemen düşürür ve jokey pompa dakikada birkaç kez kalkabilir; bu, motoru ve kontaktörü hızla yorar. Uygun hacimli bir tank, aynı sızıntıda basıncın yavaş düşmesini sağlayarak jokey pompayı saatte birkaç kez kalkacak biçimde seyreltir. Tank hacmi, sızıntı debisi ile kabul edilen kalkış sıklığından hesaplanır; günde birçok kez kalkan bir jokey pompa gördüğünüzde, çözüm daha büyük pompa değil, doğru boyutlu bir basınç tankı ve doğru ayarlı bir ön hava basıncıdır.

Yakıt deposu, dizel yangın pompasının kesintisiz çalışması için gereken motorini barındıran ve tam dolu olarak bekletilen çelik ya da polietilen bir tanktır. NFPA 20, deponun pompanın anma yükünde en az 6-8 saat çalışacak yakıtı barındırmasını ister; bazı yüksek riskli tesislerde bu süre daha uzun tutulur. Depo hacmi bu süreye göre hesaplanır.

Hesap basittir: depo litresi eşittir motor yakıt tüketimi çarpı çalışma süresi çarpı emniyet payı. Tipik bir dizel motor, her beygir gücü başına saatte yaklaşık 0,20-0,25 litre motorin tüketir. Örneğin 100 HP'lik bir dizel motorun saatlik tüketimi yaklaşık 20-25 litredir; 6 saatlik çalışma için 120-150 litre gerekir. Buna genellikle yüzde 5-10 buhar boşluğu payı eklenir ve depo yaklaşık 165 litre seçilir.

Yakıt deposu pompa odası içinde ya da bitişik korunaklı bir bölmede konumlandırılır; motorine göre yüksekte olmalı ki cazibeyle beslenebilsin. Depoda seviye göstergesi, tahliye tapası ve dolum ağzı bulunur; seviye düşük alarmı dizel panosuna bağlanır. Yakıtın periyodik olarak yenilenmesi de bakım programının parçasıdır, çünkü uzun süre bekleyen motorin bozulur ve enjektörleri tıkar.

Depo konumu yangın güvenliği açısından da düzenlenir. Motorin yanıcı bir sıvı olduğu için depo, kaçak hâlinde motorini toplayacak bir taşma havuzu ya da çift cidarlı gövde ile korunur; taşma havuzu hacmi, deponun en az yüzde 110'unu tutacak biçimde seçilir. Dolum ağzı, dökülen yakıtın drenaja değil ayrı bir toplama noktasına gitmesini sağlayacak biçimde konumlandırılır. Egzoz borusu, yakıt deposunun ısınmasına yol açmayacak mesafede ve yalıtımlı geçirilir. Bu düzenlemeler, dizel odasını elektrikli odadan ayıran ve ayrı bir yangın riski değerlendirmesi gerektiren asıl unsurlardır.

Yangın pompası odası havalandırması, elektrikli motorların atık ısısını ve dizel motorların hem yanma havasını hem egzoz ısısını odadan uzaklaştıran zorunlu bir sistemdir. Elektrikli pompa odasında havalandırma yalnızca ısı atımı içindir ve daha küçüktür; dizel pompa odasında ise yanma havası ihtiyacı devreye girdiği için debi birkaç kat büyür. Yetersiz havalandırma, motor aşırı ısınmasına ve dizelde güç kaybına yol açar.

Elektrikli pompa odasında hedef, oda sıcaklığını 4-40 °C bandında tutmaktır; tipik olarak saatte 6-10 hava değişimi yeterlidir. 30 m³ hacimli bir oda için bu, yaklaşık 180-300 m³/h taze hava demektir. Dizel pompa odasında ise motorun yanma havası çok daha büyüktür; 100 HP'lik bir dizel motor tam yükte yaklaşık 400-500 m³/h yanma havası çeker, buna ısı atımı için gereken debi eklenir ve toplam 2.000-4.000 m³/h mertebesine ulaşır.

Havalandırma menfezleri, biri alt kotta taze hava girişi biri üst kotta sıcak hava çıkışı olacak biçimde çapraz yerleştirilir. Dizel odalarında egzoz borusu ayrı bir kanaldan dışarı taşınır ve oda içine sızdırmaması sağlanır. Menfezler yangına dayanıklı damperlerle donatılır. Havalandırma fanı ve menfez çözümleri için havalandırma ürün grubumuza bakabilirsiniz. (Detay: Havalandırma)

Havalandırma menfezi alanının hesabı hava debisinden çıkar. Menfezden geçen havanın hızı 2-3 m/s bandında tutulur; bu banttan çıkıldığında hem basınç kaybı büyür hem de menfez ıslık yapar. 3.000 m³/h yanma ve soğutma havası gereken bir dizel odasında, 2,5 m/s menfez hızıyla gereken serbest kesit alanı 3.000 bölü 3.600 bölü 2,5 eşittir yaklaşık 0,33 m²'dir. Kanatlı ve ızgaralı menfezlerde serbest alan brüt alanın yaklaşık yarısı olduğu için, brüt menfez ölçüsü bunun iki katı seçilir. Bu hesap atlanırsa dizel motor, yeterli yanma havası bulamadığı için tam yükte güç veremez.

Drenaj, test hattından, dolaşım ventilinden, salmastra sızıntısından ve olası boru kaçaklarından gelen suyu odadan uzaklaştıran bir tahliye tertibatıdır. Yangın pompası odası suyla çalışan ekipmanlarla dolu olduğu için döşemede sürekli su birikme riski vardır; drenaj olmadan bu su panolara ve motor tabanına ulaşır. Bu yüzden döşeme, drenaj noktasına doğru en az yüzde 1-2 eğimle tasarlanır.

Drenaj hattı, test debisini karşılayabilecek çapta seçilir; tam debi testinde onlarca m³/h su drenaja gidebilir. Bu yüzden basit bir yer süzgeci yeterli olmaz, ayrı bir drenaj kanalı ve gerekiyorsa bir drenaj çukuru ile foseptik pompası kullanılır. Odanın kotu yeraltındaysa, tahliye suyunu yukarı basacak bir drenaj pompası zorunludur. Drenaj pompası seçimi için rehberimize bakabilirsiniz. (Detay: Drenaj Pompası Seçimi)

Drenaj çukuru boyutlandırılırken hem test debisi hem de olası boru kaçağı birlikte düşünülür. Çukur hacmi, drenaj pompasının makul aralıkla kalkıp durmasını sağlayacak biçimde seçilir; çok küçük bir çukur, drenaj pompasını sürekli kalkıp durmaya zorlar. Drenaj pompası, yüksek seviye şamandırasıyla kalkacak ve düşük seviyede duracak biçimde iki seviyeli kontrol edilir. Çukurun üstüne, katı kirlilikleri tutan ve içine kimsenin düşmesini engelleyen bir ızgara konur. Bu düzen, test suyunun ve kaçakların panolara ve motor tabanına ulaşmadan odadan uzaklaştırılmasını güvence altına alır.

Döşeme kotu ayrıca pompanın emme koşulunu da belirler. Emme deposu pompadan yüksekteyse pompa pozitif emişle çalışır ve kavitasyon riski düşer; depo pompadan alçaktaysa emiş yüksekliği NPSH hesabıyla doğrulanmalıdır. Pompa kavitasyonunun mekanizması için rehberimizi inceleyebilirsiniz. (Detay: Pompa Kavitasyonu Nedir? Pompayı Sessizce Öldüren Sorun)

Yangın pompası odalarında emme deposunun pompanın üzerinde konumlandırılması, standartların tercih ettiği düzendir; bu düzen pompanın her zaman su dolu kalmasını ve kuru çalışmamasını garanti eder. Deponun altında konumlanan bir pompa, susuz kalma riskine karşı emme hattında ayak valfi ve su seviyesi izlemesi gerektirir. Emme borusu, hava cebi oluşturmayacak biçimde depoya doğru sürekli yükselen bir eğimle döşenir; yatay bir emme borusundaki en küçük ters eğim, zamanla biriken havayla pompanın emişini keser. Bu yüzden emme tarafı borulaması, basma tarafı kadar özenle projelendirilir.

NFPA 20 ve TS EN 12845, yangın pompası odasındaki ekipmanları büyük ölçüde aynı mantıkla tanımlayan ama bazı detaylarda ayrışan iki standarttır. NFPA 20 Amerikan kökenlidir ve pompa, kontrol panosu, test düzeni konusunda çok ayrıntılı gereksinimler koyar. TS EN 12845 ise Avrupa sprinkler standardıdır ve su kaynağı güvenilirliğine, çift pompa yedekliğine daha fazla vurgu yapar. Türkiye uygulamasında ikisi de kabul görür.

• Pompa eğrisi — NFPA 20: yüzde 150 debide en az yüzde 65 basınç, kapalı vanada en fazla yüzde 140; TS EN 12845: benzer eğri sınırları, kararlı karakteristik şartı
• Kontrol panosu — NFPA 20: her pompaya ayrı ve listelenmiş pano; TS EN 12845: bağımsız devreler ve otomatik kalkış, elle durdurma
• Test hattı — NFPA 20: debimetreli geri dönüş hattı zorunlu; TS EN 12845: tam debi test imkânı zorunlu
• Dizel yakıt — NFPA 20: asgari 6-8 saat yakıt; TS EN 12845: sürekli çalışmayı garanti eden depo
• Oda ayrımı — NFPA 20: yangına en az 2 saat dayanıklı bölme; TS EN 12845: ayrı yangın bölmesi ve dışarı doğrudan erişim
• İzleme — NFPA 20: pompa durum sinyallerinin uzaktan izlenmesi; TS EN 12845: alarm santraline bağlı arıza sinyalleri

Pratik hüküm şudur: proje hangi standarda göre onaylanıyorsa ekipman listesi ve ayar değerleri o standardın gereklerine göre belgelenir. İki standart çelişmez; ekipman kümesi neredeyse aynıdır, farklar boyutlandırma toleranslarında ve belgelemededir. Her iki durumda da yukarıda sayılan ana pompa, jokey pompa, ayrı panolar, kolektör, basınç anahtarları, test hattı, debimetre, emniyet ventili, genleşme tankı, dizel yakıt deposu, havalandırma ve drenaj eksiksiz bulunmalıdır.

Yüksek yapı yangın pompası odası, çok katlı binalarda üst kotlara gereken basıncı sağlamak için yüksek basma yüksekliğinde pompa gerektiren ve genellikle bodrum katta konumlanan bir mekândır. İstanbul Kadıköy'de yürüttüğümüz bir ticari kule projesinde, en üst kata suyu ulaştırmak için ana pompa 145 mSS basma yüksekliğinde seçilmiş, oda bodrum kotta olduğu için tahliye suyu ayrı bir drenaj pompasıyla yukarı basılmıştır. Bu tip projelerde döşeme kotu ve drenaj kritik önem taşır.

Yüksek yapılarda basınç bölgelemesi de gündeme gelir. Tek pompayla tüm binaya basmak, alt katlarda aşırı basınç oluşturur; bu yüzden basınç düşürücü vanalarla kat grupları ayrılır. Kadıköy'deki projede alt on kat, basınç düşürücü vanalarla korunmuş, pompa çıkış basıncı 14 bar'a ulaştığı için alt kat yangın dolapları 7 bar bandına indirilmiştir. Bu düzenleme hem hortum güvenliğini hem armatür ömrünü korur.

Bodrum kat pompa odalarında sel riski de hesaba katılır. İstanbul'un ani yağış rejiminde bodrum kotundaki bir pompa odası, dış su baskınına karşı korunmalı; kapı eşiği yükseltilmeli ve drenaj pompası yeterli kapasitede seçilmelidir. Yangın ekipmanları ve pompa grubu ürün grubumuzu inceleyebilirsiniz. (Detay: Yangın)

Yangın pompası odası bakımı, haftalık, aylık ve yıllık olarak üç periyoda ayrılan ve her ekipmanı belirli aralıkla test eden bir programdır. Haftalık test, sistemin en temel güvencesidir; ana pompa ve dizel pompa kısa süre çalıştırılır, basınç ve sıcaklık değerleri kaydedilir. Bu düzenli test, arızayı yangın anından çok önce yakalar.

Haftalık programda elektrikli pompa 10 dakika, dizel pompa 30 dakika çalıştırılır; dizel motorun yağ, soğutma suyu ve akü gerilimi kontrol edilir. Aylık programda basınç anahtarı ayarları, jokey pompa kalkış-duruş çevrimi ve genleşme tankı ön basıncı doğrulanır. Yıllık programda test hattından tam debi testi yapılır ve pompa eğrisi üç noktada ölçülerek katalogla karşılaştırılır.

Bakım kayıtları belgelenmeli ve saklanmalıdır; denetimlerde bu kayıtlar istenir. Pompa grubunun genel bakım kalemleri için rehberimizi inceleyebilirsiniz. (Detay: Pompa Bakımı) Sistemin bütününü kavramak için yangın pompası çalışma mantığı rehberimize de bakabilirsiniz. (Detay: NFPA 20 Nedir?)

Haftalık testin en sık atlanan parçası, otomatik kalkışın sınanmasıdır. Pompayı elle butonla çalıştırmak, panonun ve motorun sağlığını gösterir ama otomatik kalkış zincirini test etmez. Doğru test, basınç anahtarının hattaki basıncı düşürerek pompayı kendiliğinden kaldırmasını gözlemektir; bunun için test hattı ya da küçük bir boşaltma vanası kullanılır. Basınç düştüğünde önce jokey pompanın, ardından ana pompanın beklenen eşiklerde devreye girdiği doğrulanır. Bu zincir haftada bir sınanmazsa, basınç anahtarının kireçlenmesi ya da ayarının kayması ancak gerçek yangında fark edilir.
