Güneş Enerjisi Boyleri Nasıl Seçilir? Serpantin ve Depo Kapasitesi Hesabı

Güneş enerjisi boyleri, düşük sıcaklıklı kolektör devresinden ısı alan serpantinli bir depolama tankıdır; standart kombinin içindeki 10-12 litrelik eşanjörün aksine 100-1000 litre depolama kapasitesiyle güneşin aralıklı enerjisini daha sonra kullanılmak üzere biriktirir. Kombi boyleri elektrikli direnç veya kazan sıcaklığıyla anlık ısıtır; güneş enerjisi boyleri ise saatlerce biriktirip sonra verir. Bu fark, boyler hacminin ve serpantin yüzeyinin mühendislikle belirlenmesini zorunlu kılar.

Standart sıcak su sistemiyle güneş sisteminin teknik farkı şudur: güneş kolektörü 50-80 °C aralığında değişen çıkış sıcaklığı üretirken kombi 70-80 °C sabit sıcaklık üretir. Bu değişkenlik, boyler serpantininin yüzeyini daha büyük seçmeyi gerektirir; düşük kolektör sıcaklığında bile yeterli ısı transferi sağlansın diye boyler serpantini kompansasyon sağlar. Serpantin yüzey alanı yetersiz bırakıldığında bulutlu günlerde boyler ısınamaz, güneşli günlerde ise kolektör geri basınç oluşturur. (Detay: Güneş Enerjisiyle Sıcak Su Nasıl Üretilir? Solar Termal Sistem Rehberi)

Güneş boyleri seçiminde iki ana karar noktası vardır. Birinci karar: tek serpantinli mi çift serpantinli mi? Güneş sistemiyle birlikte kullanılacaksa çift serpantinli boyler standarttır; tek serpantinli modelde güneş ve yardımcı ısı aynı devreyi paylaşamaz. İkinci karar: emaye kaplama mı paslanmaz mı? Bu karar bölge su sertliğine ve çalışma sıcaklığı profiline göre verilir. Bu iki karar doğru atıldıktan sonra depo hacmi ve serpantin yüzeyi hesabı yapılır.

Güneş enerjisi boyleri hacmi, günlük sıcak su tüketiminin bir günlük depolanması esasına göre hesaplanır; temel formül şudur: V_depo eşittir N çarpı q_kişi çarpı f_güneş. Burada N kişi sayısı, q_kişi kişi başı günlük sıcak su tüketimi (litre/kişi·gün), f_güneş ise sistemin güneşe bağımlılık oranıdır. f_güneş genellikle 1,0-1,2 arasında seçilir; 1,1 bir ile bir buçuk gün arasında rezerv anlamına gelir.

Kişi başı sıcak su tüketimi kullanım tipine göre değişir. Konutlarda TS EN 806-3 rehber değerleri 50-80 litre/kişi·gün aralığını önerir; otellerde kişi başı 80-120 litre, spor tesislerinde 30-50 litre, kreşlerde 20-30 litre kullanılır. Güneş sistemleri için kısıtlayıcı senaryo baz alınır, yani en soğuk ve en az güneşli üç kış haftası boyunca sistem birkaç art arda bulutlu günü karşılayabilmeli.

Örnek hesap — İstanbul'da dört kişilik bir konut için güneş enerjisi boyleri kaç litre olmalı sorusunun yanıtı şöyle hesaplanır. Adım 1: N eşittir 4 kişi. Adım 2: q_kişi eşittir 60 litre/kişi·gün (konut ortalaması). Adım 3: f_güneş eşittir 1,1 (yüzde on emniyet payı). Adım 4: V_depo eşittir 4 çarpı 60 çarpı 1,1 eşittir 264 litre. Sonuç: 264 litre için en yakın standart boyler hacmi 300 litredir. Piyasadaki standart kapasiteler 160, 200, 300, 500, 800 ve 1000 litredir; standartları aşan özel hacimler sipariş gerektirir.

Kadıköy'deki saha uygulamalarında sıkça karşılaştığımız hata, kışın tam kapalı pencereli konutlarda kişi başı tüketimin 80 litre/gün'ü aşmasıdır; zemin ısıtması ve çamaşır makinesi deşarjları bu değeri yukarı çeker. Bu durumlarda 1,2 çarpanı kullanılır. Beş kişilik benzer bir ev için V_depo eşittir 5 çarpı 70 çarpı 1,2 eşittir 420 litre olur; 500 litre boyler seçilir. (Detay: Kaç Litrelik Boyler Almalıyım? 2, 4, 6, 10 ve 20 Kişilik Boyler Hesabı)

Depo hacmi belirlendikten sonra ikinci hesap kolektör alanına geçer. Standart bant, konut uygulamalarında kişi başı 1,0-1,5 m² düzlemsel kolektör ya da 0,8-1,2 m² vakumlu tüplü kolektördür. Dört kişilik konut için 4-6 m² düzlemsel kolektör alanı tipik değerdir. Bu değer aynı zamanda serpantin yüzeyi hesabının girdisi olur. Kolektör alanı ile boyler hacmi aynı anda belirlenmeli; biri belirsizken diğerini kesinleştirmek tasarımı bir sonraki adımda değiştirmek zorunda bırakır.

Serpantin yüzeyi (m²), boyler içindeki ısı transfer borularının toplam dış yüzeyidir; bu yüzey, kolektörden gelen sıcak akışkanın depo suyuna ısısını aktardığı tek arayüzdür. Yüzey yetersizse aktarım kapasitesi düşer, kolektör devresi sıcaklığı gereğinden yükselir, sistem verimi geriler. Yeterli serpantin yüzeyi ile kolektör alanı ilişkisi üretici denklemlerinde Q eşittir U çarpı A_s çarpı ΔT_lm bağıntısıyla belirlenir; ancak pratikte kolektör alanı ile serpantin yüzeyi arasındaki orana dayalı ampirik kural daha hızlı sonuç verir.

Ampirik kural şudur: A_serpantin (m²) eşittir k çarpı A_kolektör (m²). Düzlemsel kolektörler için k katsayısı 0,7-0,8, vakumlu tüplü kolektörler için 0,8-1,0 aralığındadır. Vakumlu tüpler düzlemsel plakaya göre daha yüksek sıcaklık ve daha düşük debi ürettiğinden, aynı kolektör alanında daha büyük serpantin yüzeyi gerekir. Bu oran akılda kalıcı kural olarak şöyle ifade edilebilir: serpantin yüzeyi kolektör alanından küçük olmaz.

Serpantin yüzeyi hesabı örneği — 8 m² düzlemsel kolektör sistemine boyler serpantin yüzeyi nasıl hesaplanır? Adım 1: A_kolektör eşittir 8 m². Adım 2: kolektör tipi düzlemsel, k eşittir 0,75 (orta iklim bandı). Adım 3: A_serpantin eşittir 0,75 çarpı 8 eşittir 6,0 m². Sonuç: boyler serpantin yüzeyi en az 6,0 m² olmalı. Üretici kataloglarında bu değer 300 litre ve üzeri boylerlerde genellikle 5-7 m² aralığında verilir; seçimde katalog değerinin hesap sonucunu karşılaması kontrol edilir.

Serpantin yüzeyi ile kolektör alanı birbirine bağlıdır; kolektör büyütülürse serpantin de büyütülmelidir. Bu yüzden güneş enerjisi boyleri seçiminde ilk adım kolektör tasarımı, ikinci adım boyler seçimidir. Kolektör alanı belirsizken boyler seçilirse ya yetersiz serpantin kalır ya da gereksiz büyük boyler alınır. (Detay: Boyler Nedir? Tek Serpantin, Çift Serpantin ve Elektrikli Boyler Arasındaki Farklar)

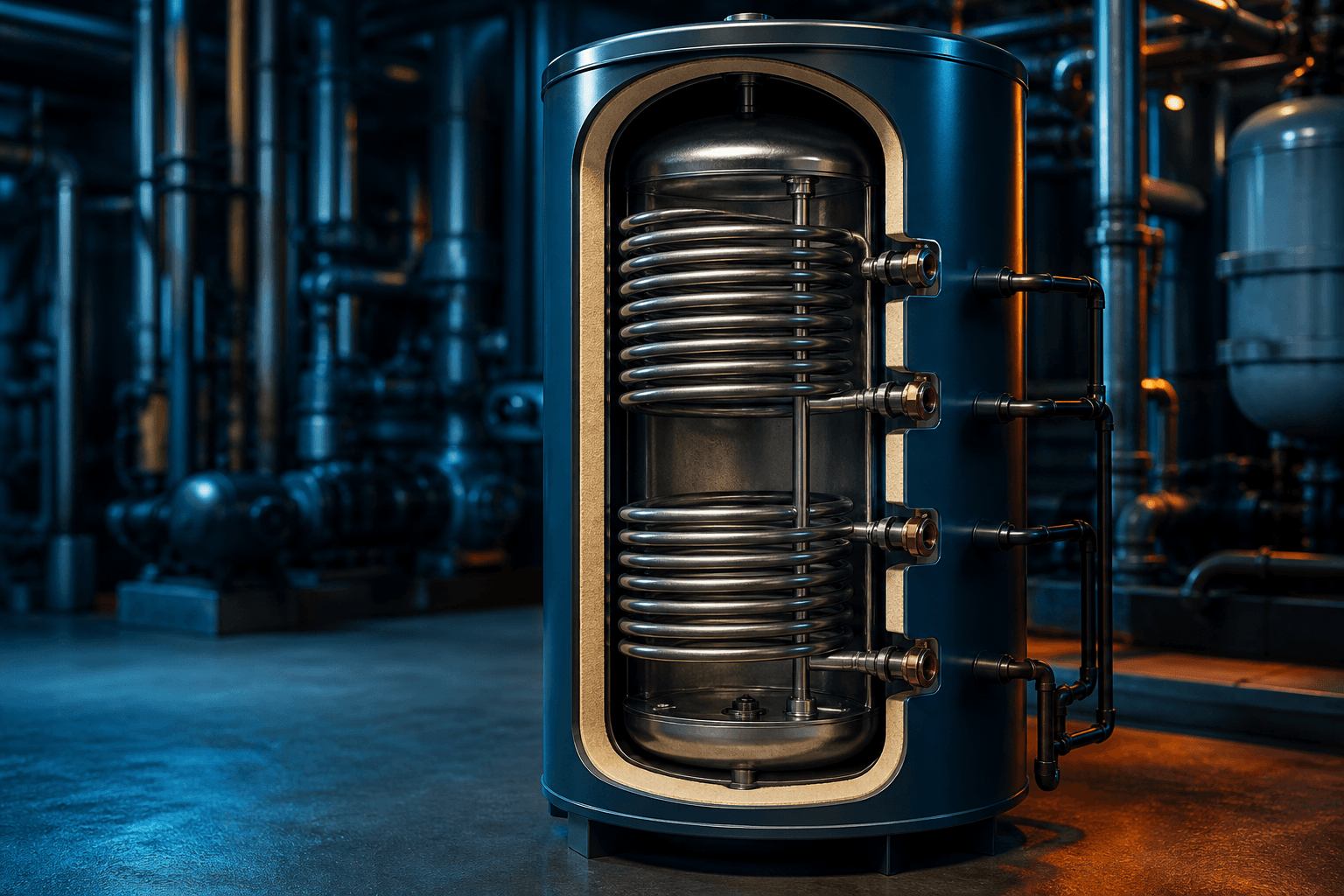

Çift serpantinli boyler, depo içinde biri üstte biri altta olmak üzere iki ayrı ısı transfer serpantini barındıran bir sıcak su depolama tankıdır; alt serpantin güneş kolektörüne bağlanır, üst serpantin ise yardımcı ısı kaynağına (kazan, ısı pompası veya elektrik rezistans) bağlanır. Bu yerleşim, iki enerji kaynağının birbiriyle karışmadan aynı depoyu kullanmasını sağlar.

Alt serpantinin konumu ve işlevi şöyledir: boyler tabanına yakın yerleştirilir, güneş devresinin düşük sıcaklıklı akışkanı buraya girer. Depo soğukken (sabahın erken saatleri) kolektörden gelen 40-55 °C'lik su bile deponun alt bölümünü ısıtmaya başlar; bu sıcaklık banyo için düşük kalsa da çamaşır makinesi ve bulaşık makinesi için yeterlidir. Termik tabakalanma sayesinde alt bölüm kolektörle ısınırken üst bölüm daha sıcak kalır. Güneş kolektörü sıcaklığının deponun alt bölümündeki suyun sıcaklığını en az 5-8 °C aştığı durumlarda kolektör pompası çalışır; bu diferansiyel kontrol enerjinin geri akışını önler.

Üst serpantinin konumu ve işlevi şöyledir: deponun orta-üst bölgesine yerleştirilir, yardımcı ısı kaynağından (50-70 °C sıcaklığında) gelen akışkan buraya girer. Güneş yetersiz kaldığında termostat yardımcı kaynağı çalıştırır; üst serpantin yalnızca deponun üst yarısını 45-55 °C'ye ısıtır. Böylece alt bölümdeki soğuk su güneş için kapasiteyi korurken üst bölüm kullanım sıcaklığına hazır tutulur. Bu yaklaşım hem enerji tüketimini hem de bekleme ısı kaybını azaltır; üst bölümün hacmi 100-200 litre arasında kaldığında yardımcı ısıtma süresi ve tüketimi belirgin biçimde düşer.

Güneş sistemi yokken ya da kolektör iyice büyükse tek serpantinli boyler de kullanılır. Tek serpantinli modelde yalnızca bir enerji kaynağı bağlanır; güneş sistemi ise tek serpantinli boylerle kullanılmak istenirse ayrı bir ön ısıtma tankı veya plakalı eşanjör devreye girer, bu da kurulum karmaşıklığını ve maliyet kalemlerini artırır. Güneş sistemi tasarımında çift serpantinli boyler standart tercih olarak öne çıkar. (Detay: Emaye Boyler mi Paslanmaz Çelik Boyler mi? Hangisi Daha Uzun Ömürlü?)

Pomeka'nın taşıdığı Kodsan markası, hem tek serpantinli KBS hem de çift serpantinli KBD serisini emaye kaplı depolarla sunar; güneş sistemi uygulamalarında standart tercih Kodsan KBD çift serpantinli boyler serisidir. Kodsan KBD 300 Çift Serpantinli Boyler 300 Litre Emaye Kaplı Sıcak Su Boyleri dört ila altı kişilik konut uygulamalarına uygundur. Kodsan KBD 500 Çift Serpantinli Boyler 500 Litre Emaye Kaplı sekiz ila on kişilik konutlar ve küçük ticari yapılar için tercih edilir. Kodsan KBD 1000 Çift Serpantinli Boyler 1000 Litre Emaye Kaplı Endüstriyel Sıcak Su Boyleri ise büyük konut kompleksleri ve küçük oteller için uygundur. (Detay: POMEKA boyler modelleri)

Tek serpantinli Kodsan KBS serisinde Kodsan KBS 300 Tek Serpantinli Boyler 300 Litre Emaye Kaplı Sıcak Su Boyleri ile Kodsan KBS 500 Tek Serpantinli Boyler 500 Litre Emaye Kaplı Sıcak Su Boyleri bulunmaktadır; bu modeller güneş sistemi yerine merkezi kazan veya ısı pompasıyla beslenen tek kaynaklı sistemlere yöneliktir. Güneş sistemi entegrasyonu planlanıyorsa KBD serisine geçiş önerilir. (Detay: tank boylerler)

Tanpera markası da Pomeka üzerinden erişilebilir; Tanpera TDB çift serpantinli boyler serisinde 200, 350, 500, 800 ve 1000 litre kapasiteler bulunmaktadır. Tanpera TDB modelleri de emaye kaplı olup güneş sistemi kurulumuna uygundur. Büyük ölçekli projelerde Kodsan ve Tanpera serilerinin teknik kataloglarının karşılaştırılması önerilir; her iki marka da Pomeka Mekanik'in taşıdığı markalar arasındadır.

Tek serpantinli ve çift serpantinli boylerin karşılaştırması güneş sistemi tasarımcısının ilk kararıdır; iki tip farklı enerji akışı senaryolarına uygundur.

• Serpantin sayısı — Tek serpantinli: 1 adet; Çift serpantinli: 2 adet (alt güneş, üst yardımcı)
• Güneş sistemi uyumu — Tek serpantinli: harici ön tank veya eşanjör gerekir; Çift serpantinli: doğrudan bağlanır, standart tercih
• Enerji kaynağı esnekliği — Tek serpantinli: tek kaynak (kazan veya ısı pompası); Çift serpantinli: iki ayrı kaynak aynı anda
• Termik tabakalanma — Tek serpantinli: tek bölge; Çift serpantinli: alt güneş bölgesi ve üst yardımcı bölgesi, daha iyi stratifikasyon
• Güneşsiz gün performansı — Tek serpantinli: yardımcı kaynak tüm depoyu ısıtır; Çift serpantinli: yardımcı kaynak yalnızca üst bölümü ısıtır, enerji tasarrufu sağlar
• Kurulum karmaşıklığı — Tek serpantinli: daha basit boru bağlantısı; Çift serpantinli: iki ayrı devre bağlantısı gerekir
• Hacim seçeneği — Her iki tip için standart: 160, 200, 300, 500, 800, 1000 litre
• Tipik uygulama — Tek serpantinli: merkezi kazan ve ısı pompası sistemleri; Çift serpantinli: güneş ve yardımcı kaynak hibrit sistemleri

Net hüküm: güneş enerjili sıcak su sisteminde çift serpantinli boyler tek serpantinliye göre enerji tarafında belirgin avantaj sağlar. Yardımcı kaynağın yalnızca üst bölümü ısıtması, güneşli saatlerde alt bölümdeki soğuk suyu ön ısıtma için serbest bırakır; bu yaklaşımın yıllık kolektör verimi üzerindeki etkisi yüzde 10-15 düzeyinde ölçülmektedir.

Boyler hacmi ile kolektör alanı çifti sabit bir kuralla bağlıdır: 1 m² düzlemsel kolektör başına 50-80 litre depolama kapasitesi önerilir; bu aralığın alt sınırı yüksek güneşlenme bölgeleri (Akdeniz kıyısı), üst sınırı ise düşük güneşlenme bölgeleri (İç Anadolu kışı) için geçerlidir. İstanbul gibi orta iklim bandında 60-70 litre/m² değeri uygulanır.

Oran kontrolü örneği: 4 m² kolektör ve 300 litre boyler bileşimi. Adım 1: özgül depolama eşittir 300 bölü 4 eşittir 75 litre/m². Adım 2: İstanbul için hedef bant 60-70 litre/m². Adım 3: 75 litre/m² bandın biraz üzerinde, yani boyler kolektöre göre hafif büyük. Bu tamamen kabul edilebilir; güneşsiz günlerde biraz daha fazla rezerv anlamına gelir. Sorun, oran 100 litre/m²'yi aştığında başlar; bu durumda kolektör depoyu ısıtamaz ve sistem çoğu günde yardımcı kaynağa devir yapar, güneş katkısı beklenin çok altında kalır.

2026 yılında değişen enerji maliyet dengeleri, kolektör büyütüp boyler hacmini koruma yönündeki tasarımları daha çekici kılmıştır; ancak boyler hacmini kolektör kapasitesinin çok üzerine çıkarmak beklenti karşılamaz. Genleşme tankı hesabı ve sistem basıncı koşulları için ayrı rehberimize bakabilirsiniz. (Detay: Genleşme Tankı Hesabı)

Güneş enerjisi boylerinde iç yüzey kaplama seçimi bölge su sertliğine ve boyler çalışma sıcaklığına göre belirlenir; emaye kaplama 30 °dH altındaki su sertliğinde ve boyler çalışma sıcaklığı 90 °C altında önerilen ekonomik tercihtir, paslanmaz çelik (AISI 316L veya 304) ise ağır korozif ortamlarda ve yüksek sıcaklık dalgalanmalarında tercih edilir.

• Su sertliği uyumu — Emaye: 10-30 °dH aralığı, Türkiye şehir şebekesi bu banttadır; Paslanmaz: her sertlikte kullanılır
• Çalışma sıcaklığı — Emaye: 5-95 °C, ani sıcaklık şokları emayeye zarar verir; Paslanmaz: -10 ile 100 °C arası güvenli
• Güneş sistemi sıcaklık dalgası — Emaye: kolektör durumu değiştiğinde hızlı ısınma-soğuma emayeyi zaman içinde yorabilir; Paslanmaz: daha dirençli
• Korozyon direnci — Emaye: alkalin sularda iyi, aside karşı sınırlı; Paslanmaz AISI 316L: klorür ve aside dirençli
• Lejyonella önlemi — Her iki tip 70 °C'ye çıkarılabilir; TS EN 806-3 termal dezenfeksiyon koşulu her iki tiple karşılanır
• Maliyet kalemleri — Paslanmaz: aynı hacimde emayeye göre daha yüksek ilk maliyet; uzun dönemde bakım farkı azalır
• Pratik tercih — Emaye: standart şehir şebekesine bağlı konut uygulamaları; Paslanmaz: kuyu suyu, yüksek klorinasyon, endüstriyel kullanım

Net hüküm: İstanbul şehir şebekesi suyunda emaye kaplama boyler (Kodsan KBD ve KBS serisinde mevcut) teknik açıdan yeterlidir; su sertliği genellikle 15-25 °dH bandındadır. Kuyu suyu veya çok yüksek klorinasyon kullanılan binalarda paslanmaz seçilmeli ve bölgesel su analizi istenmelidir. (Detay: Boyler Nedir? Tek Serpantin, Çift Serpantin ve Elektrikli Boyler Arasındaki Farklar)

Güneş enerjisi boylerinin çalışma sınırları, basınçlı sistemlerde TS EN 12828 ve kapalı sistem tasarımında TS EN 12831 kapsamındaki değerlerle örtüşmeli; boyler maksimum çalışma basıncı tipik olarak 8-10 bar, maksimum çalışma sıcaklığı 95 °C olarak belirtilir. Güneş kolektörü kapalı duruma geçtiğinde (stagnation) kolektör sıcaklığı 180-200 °C'ye ulaşabilir; bu enerjinin boylere aktarılmaması için kolektör devresinde sıcaklık sınırlayıcı bir karışım vanası kullanılır.

Güneş devresinin boylerı aşırı ısıtması iki nedenden kaynaklanır. Birinci neden, boyler termostatı devre dışındayken ya da arızalı olduğunda kolektör pompasının çalışmaya devam etmesidir; kolektör 80-90 °C akışkanı boyler içine pompalayarak depoyu kaynatma sınırına taşır. İkinci neden, uzun süre kullanım olmaksızın (tatil) kolektörden enerji gelmeye devam etmesidir. Bu riski önlemek için boyler üst bölümüne yüksek sıcaklık termostatı ve emniyet ventili montajı standart uygulamadır. (Detay: Emniyet Ventili Nedir? 3 Bar, 6 Bar ve 10 Bar Emniyet Ventili Nerede Kullanılır?)

Lejyonella riski açısından boyler sıcaklığı özel dikkat gerektirir. TS EN 806-3, kullanım suyu depolarında 60 °C ve üzerinde depolama ya da periyodik 70 °C termal dezenfeksiyon şartını koyar. Güneş boylerleri güneşli dönemlerde zaten 60 °C'yi geçebilir; bulutlu dönemlerde ise sıcaklık 40-50 °C'de kalabilir ve bu bant Legionella pneumophila için risk zonudur. Yardımcı ısıtıcının haftalık 70 °C programına alınması bu riski bertaraf eder. (Detay: Boylerde Lejyonella Riski Nedir? Sıcak Su Kaç Derecede Tutulmalı?)

Kolektör tipi, boyler serpantinin yüzey alanını doğrudan etkiler çünkü düzlemsel kolektör ile vakumlu tüp kolektör farklı ısı taşıyıcı sıcaklığı ve debi üretir. Düzlemsel kolektörler Ocak güneşlenmesinde 40-55 °C çıkış sıcaklığı verirken vakumlu tüpler aynı koşulda 60-75 °C üretebilir; bu fark serpantin boyutunu etkiler çünkü ısı transferi Q eşittir U çarpı A_s çarpı ΔT_lm bağıntısına göre ortalama sıcaklık farkına ΔT_lm'e doğrudan bağlıdır.

Hesap örneği: düzlemsel kolektörde kolektör çıkış sıcaklığı 50 °C, depo ortalama sıcaklığı 40 °C iken ΔT_lm yaklaşık 8-12 °C düzeyindedir. Vakumlu tüplü kolektörde aynı depo sıcaklığında kolektör çıkışı 70 °C ise ΔT_lm yaklaşık 25-30 °C'ye çıkar. ΔT_lm iki katından fazla büyüdüğünde aynı ısı transferi için serpantin yüzeyi yarıya indirilebilir ya da daha küçük boyler ile aynı kolektör kombinasyonu kurulabilir. Bu matematiksel ilişki, vakumlu tüplü kolektörlerin neden daha küçük depo kapasitesiyle yüksek verimle çalışabildiğini açıklar.

Kolektör devresi debisi de serpantin performansını etkiler. Güneş sistemlerinde kolektör alanı başına 40-60 litre/saat debi önerilir; 6 m² kolektör için 240-360 litre/saat, yani yaklaşık 0,25-0,36 m³/h debi hesaplanır. Bu debinin düşük tutulması serpantin giriş sıcaklığını yükseltir ama kayıpları da artırabilir. Kolektör devresinin sirkülasyon pompası seçimi ve debi ayarı sistemi optimum verime taşır. (Detay: Sıcak Su Sirkülasyon Pompası Nedir? Musluktan Sıcak Su Neden Geç Gelir?)

Boyler büyüklüğü bağlantı çaplarını doğrudan belirler; küçük boylerlerde kullanım suyu girişi ve çıkışı çoğunlukla DN 25 (1 inç), büyük endüstriyel boylerlerde DN 40-50 aralığındadır. Güneş devresi serpantin bağlantısı ayrı boru çapıyla gelir ve tipik olarak DN 20-25 (3/4 ile 1 inç arası) olarak belirtilir. Boyler kolektör devresine bağlanırken boru çapı akış hızının 0,3-0,8 m/s bandında kalmasını sağlamalıdır; aşırı hız sesi ve basınç kaybını artırır. (Detay: DN, İnç ve Milimetre Dönüşüm Tablosu: 1/2", 3/4", 1", 2" Kaç mm?)

Güneş devresinde kullanılan genleşme tankı kapasitesi boyler hacmiyle ilişkilidir. Genel kural, güneş devresinin toplam sıvı hacminin en az yüzde 20-25'i kadar genleşme tankı eklemektir; bu hacme kolektör içi sıvı ve serpantin içi sıvı dahildir. 300 litreli boyler ve 4 m² kolektör ve 12 metre boru hattı kombinasyonunda toplam sıvı hacmi yaklaşık 30-35 litre çıkar; 8-10 litrelik genleşme tankı yeterli olur. (Detay: Genleşme Tankı Nasıl Seçilir? 24, 50, 100, 200 ve 500 Litre Tank Nerede Kullanılır?)

Güneş sistemi devresi, kolektörden boylerin alt serpantinine ısı taşıyan bir kapalı devredir ve bu devrenin bir sirkülasyon pompasına ihtiyacı vardır. Güneş kolektörü kazan gibi sabit ısı vermez; kolektör sıcaklığı gün boyunca ve mevsimlere göre 20-80 °C arasında değişir. Bu değişkenlik pompa seçimini özelleştirir: güneş devresi pompası düşük basma yüksekliğinde (genellikle 2-5 mSS), düşük debide (0,25-0,8 m³/h) ve sık kalkış-duruş döngülerine dayanıklı olmalıdır.

Güneş devresi için kullanılan pompalar çoğunlukla ıslak rotorlu sirkülasyon pompalarıdır; akışkan olarak su-glikol karışımı kullanılır. Propilen glikol güneş devresi akışkanı olarak standart tercih haline gelmiştir; yüzde 30-40 oranında karıştırıldığında -15 ila -20 °C donma koruması sağlar. Bu karışım, saf suya göre yüzde 15-20 daha yüksek viskozite gösterdiğinden pompa seçiminde kapasite düşümü göz önüne alınmalıdır.

Propilen glikol güneş devresi akışkanının bir diğer avantajı insan sağlığına zararsız olmasıdır; etilen glikola göre tercih edilme sebebi budur. Karışımın pH değeri 7,5-8,5 arasında tutulmalı; pH değeri düştüğünde asit korozyonu serpantin ve kolektör borularına zarar verir. Karışım her beş ila sekiz yılda bir yenilenmelidir. Diferansiyel kontrol cihazı, kolektör sıcaklığı boyler alt bölgesi sıcaklığından 5-8 °C daha yüksek olduğunda pompayı çalıştırır; bu fark 2-3 °C'ye düşünce pompayı durdurur. Bu kontrol mantığı olmadan sistem gece boyunca pompa çalıştırarak boylerı soğutabilir. Doğru diferansiyel kontrol güneş katkısını maksimize eder ve parazitik enerji tüketimini en aza indirir; iyi kurulmuş bir güneş sisteminde kolektör pompasının yıllık elektrik tüketimi 20-40 kWh/yıl düzeyinde kalır.

Güneş enerjisi boyleri ve ısı pompalı boyler aynı hedefe (sıcak su depolama) farklı kaynaklarla ulaşan iki çözümdür; seçimi belirleyen parametreler bina tipi, çatı alanı, elektrik tarifesi ve yatırım süresidir.

• Enerji kaynağı — Güneş boyleri: kolektörden doğrudan ısı; Isı pompalı boyler: dış havadan elektrikle ısı
• Elektrik tüketimi — Güneş boyleri: güneşli günlerde sıfır, bulutlu günlerde yardımcı kaynak devreye girer; Isı pompalı boyler: COP 2,5-4,0 ile sürekli elektrik tüketir
• Çatı alanı — Güneş boyleri: 4-8 m² kolektör alanı gerekir; Isı pompalı boyler: çatı alanı gerekmez, dışarıda zemin kotu yeterlidir
• Kış performansı — Güneş boyleri: bulutlu günlerde yardımcı kaynağa tam bağımlı; Isı pompalı boyler: -10 °C'de bile çalışır, COP düşer ama sürer
• Depolama boyutu — Güneş boyleri: 200-1000 litre geniş yelpaze; Isı pompalı boyler: genellikle 200-300 litre entegre
• Hibrit uyum — Güneş boyleri: çift serpantinli modelde ısı pompasıyla birlikte kullanılabilir; Isı pompalı boyler: kolektörle kombine karmaşık
• Kime uygun — Güneş boyleri: yeterli çatı alanı olan villa, okul, otel; Isı pompalı boyler: çatısı olmayan apartman dairesi, kentsel konut

Net hüküm: güneş sistemi bina tipolojisine uygunsa, yani çatı alanı ve güneşlenme koşulları yeterliyse, güneş boyleri elektrik tüketimini sıfır yakın düzeye çektiği için uzun vadede daha avantajlıdır. Isı pompalı boyler, güneş seçeneği olmayan durumlarda standart elektrikli ısıtmaya göre belirgin enerji tasarrufu sağlar. (Detay: Isı Pompası mı Kombi mi? Doğalgaz ve Elektrik Maliyetleriyle Karşılaştırma)

Güneş devresi serpantin boyutu nasıl belirlenir sorusu üç parametrenin birlikte ele alınmasını gerektirir: kolektör alanı, kolektör tipi ve depo ortalama sıcaklığı. Boyler seçimi sırasında bu üç parametreyi katalogla karşılaştırmak, ya yetersiz ısı transferi ya da gereksiz büyük boyler anlamına gelen yaygın tasarım hatalarını önler.

İlk adım kolektör alanının belirlenmesidir; bu adım zaten depo hacmi hesabıyla paralel yürür. İkinci adım kolektör tipine göre k katsayısı seçimidir: düzlemsel için 0,7-0,8, vakumlu tüp için 0,8-1,0. Üçüncü adım boyler üreticisinin katalogunda aynı hacimde serpantin yüzeyi değerinin okunması ve hesap sonucuyla karşılaştırılmasıdır. Katalog değeri hesap sonucunu karşılamıyorsa bir üst kapasiteye geçilir. Güneş enerjisi sıcak su boyleri seçiminde bu kontrol standart prosedür sayılmalıdır.

Kolektör alanı başına kaç litre boyler gerekir sorusu ile güneş devresi serpantin boyutu nasıl belirlenir sorusu birbirini tamamlar. Kolektör alanı başına kaç litre boyler gerekir sorusunun cevabı İstanbul için 60-70 litre/m²'dir; bu değer aynı zamanda serpantin yüzeyinin alt limitini de belirler. 6 m² kolektör için 360-420 litre boyler ve en az 4,2-6,0 m² serpantin yüzeyi gerekmektedir. Seçilen boylerın bu iki kriterin ikisini de karşılaması gerekir; sadece depo hacmine bakıp serpantin yüzeyini atlamak sistemin ısıtma verimi açısından kritik bir hata olur.

Kodsan KBS tek serpantinli boyler serisi, güneş sistemi entegrasyonu planlanmayan uygulamalar için tasarlanmış emaye kaplı depolardır. Kodsan KBS tek serpantinli boyler modellerinde tek serpantin kazan veya ısı pompasına bağlanır; merkezi ısıtma sistemlerinde tek kaynaklı sıcak su üretiminde tercih edilir. KBS 160, KBS 200, KBS 300, KBS 500, KBS 800 ve KBS 1000 litre kapasitelerinde üretilmektedir.

Kodsan KBS 300 modeli, üç ila beş kişilik konut uygulamalarında merkezi kazan ile kullanım için uygundur. Kodsan KBS 500 modeli ise altı ila sekiz kişilik konutlar veya küçük ofis ve atölye sıcak su ihtiyacı için tercih edilir. Bu modellerde güneş sistemi devreye almak istenirse harici bir plakalı eşanjör üzerinden güneş devresi bağlantısı yapılabilir; ancak bu yaklaşım kurulum maliyetini artırır ve çift serpantinli boyler kadar verimli değildir.

Emaye kaplama güneş boyleri için doğru seçim, bölge su kimyasına ve sistemin çalışma sıcaklık profiline bağlıdır. Emaye kaplama güneş boyleri için doğru seçim yapılabilmesi adına üç sorunun cevabı önceden netleştirilmelidir: bölgedeki su sertliği kaç °dH'dir, boyler maksimum çalışma sıcaklığı ne olacaktır, stagnasyon senaryosunda sıcaklık dalgalanması nasıl yönetilecektir?

Emaye kalınlığı ve fırınlama koşulları, üreticiler arasında farklılık gösterir; kalın emaye (400-500 mikron) ince emayeye (200-300 mikron) göre sıcaklık şoklarına daha dayanıklıdır. Güneş sisteminde stagnasyon sırasında kolektör sıcaklığı birkaç yüz dereceye ulaşabilir; sıcaklık sınırlayıcı karışım vanası devreye girmezse bu ısı boyler iç yüzeyine ulaşır ve emayeyi yorar. Bu nedenle güneş sisteminde yüksek kaliteli emaye veya alternatif olarak paslanmaz iç yüzey tercih edilmesi önerilir.

Çift serpantinli boyler güneş kolektörü bağlantısı iki ayrı devre gerektirdiğinden boru tesisatı dört bağlantı noktası içerir: alt serpantinin giriş ve çıkışı kolektör devresine, üst serpantinin giriş ve çıkışı yardımcı ısı kaynağı devresine bağlanır. Çift serpantinli boyler güneş kolektörü bağlantısında alt serpantin bağlantı noktaları boylerin alt üçte birlik bölgesinde yer alır; bu konumlandırma, soğuk suyla temas yüzeyini maksimum tutar ve termik tabakalanmayı destekler.

Bağlantı sıralaması önemlidir. Kolektör çıkışı, yani en sıcak akışkanın çıktığı hat, alt serpantinin üst bağlantısına bağlanır; böylece en sıcak akışkan serpantinden aşağı doğru akar ve maksimum sıcaklık farkı oluşur. Kolektör dönüşü, yani soğuyan akışkanın döndüğü hat, alt serpantinin alt bağlantısına bağlanır. Bu karşı akış düzeni ısı transferini optimize eder. Güneş boyleri lejyonella riski ve önleme açısından üst serpantin bağlantısı, yardımcı ısıtıcının 70 °C termal dezenfeksiyon programını deponun üst bölümüne tam olarak uygulayabilmesini sağlayacak şekilde yapılmalıdır.

Güneş boyleri lejyonella riski ve önleme konusu, özellikle bulutlu iklim dönemlerinde ciddi önem taşır. Güneş boyleri lejyonella riski, depo sıcaklığının 45-50 °C bandında günler veya haftalar boyunca kalmasından kaynaklanır; bu bant Legionella pneumophila için üreme açısından ideal koşulları yaratır. Güneş boyleri lejyonella riski ve önleme için üç yöntem standart olarak uygulanır.

Birinci yöntem haftalık termal dezenfeksiyondur: yardımcı ısıtıcı her hafta en az bir kez 70 °C'ye programlanır ve bu sıcaklık 10-20 dakika sürdürülür. 70 °C'de Legionella pneumophila birkaç dakikada ölür; 60 °C'de ise 30-60 dakika sürdürme gerekir. İkinci yöntem UV dezenfeksiyondur: boyler çıkış hattına UV lambası eklenerek çıkan suda mikrobiyolojik aktivite önlenir. Üçüncü yöntem sistemin hiç soğumadığı dönemlerde bile kolektör pompasının çalışmamasını önlemektir; kolektör devre dışındayken boyler yardımcı ısıtıcıyla hedef sıcaklıkta tutulur.

Güneş enerjisi boyleri yılda bir kez teknik bakım gerektirir; bu bakım dört bileşeni kapsar: anot çubuğu kontrolü, akışkan pH ve donma noktası ölçümü, emniyet ventili testi ve serpantin basınç düşümü kontrolü. Bakım ihmal edildiğinde boyler ömrü kısalır; özellikle anot çubuğu korozyona uğramış bir boylerde iç yüzey çabuk delinir.

Anot çubuğu magnezium ya da alüminyum alaşımlıdır; kendisi korozyon kurbanı olarak iç yüzeyi korur. Sert sularda anot çubuğu iki ila üç yılda bir değiştirilmelidir; yumuşak sularda ve inhibitörlü sistemlerde ömrü uzayabilir. Anot çubuğu tükenince boyler iç yüzeyi korumacısız kalır ve ilk emaye çatlağından itibaren korozyon hızlanır.

Boyler güneş sistemi kurulumu bittikten sonra ilk yılın sonunda devredeki akışkanın pH değeri ölçülmelidir; pH 7,5'in altına düştüğünde karışım yenilenir. Sistemi ilk devreye alırken hava tahliyesi eksiksiz yapılmalıdır; serpantinde kalan hava, kolektör pompasının çalışmasına rağmen ısı transferini sekteye uğratır. (Detay: Boyler Suyu Neden Isıtmıyor? En Sık Görülen Arızalar ve Çözümleri)

Güneş sisteminde boyler basınç koşulları da periyodik kontrole dahil edilmelidir. Soğuk sistem basıncı 1,0-3,0 bar aralığında olmalıdır; 3,0 barın üzerinde emniyet ventili boşaltır ve sistem sıvı kaybeder. Boyler çevre yalıtımı da yıllık kontrol gerektiren bir unsurdur; yalıtım hasara uğradığında bekleme ısı kaybı artabilir ve güneşin topladığı enerji depolama sırasında kaybedilir. 50 mm kalınlıkta PU köpük yalıtımlı bir boyler, aynı hacimli yalıtımsız boylere göre günlük ısı kaybını yüzde 70-80 azaltır.

Boyler güneş sistemi kurulumu sırasında iki kritik teknik ayrıntı gözden kaçmamalıdır. Birincisi, kolektör devresinin en yüksek noktasına otomatik purjör eklenmesidir; kolektör üst manifoldunda toplanan hava sistemi pasivize eder. İkincisi, boyler ön ısıtma bölgesi sıcaklığının kullanım suyu borularına yansımaması için termostatik karışım vanası kullanılmasıdır. Termostatik karışım vanası, boylerin 60-65 °C'de çalışmasına izin verirken kullanıcıya güvenli 45-48 °C su sunar ve haşlanma riskini ortadan kaldırır. (Detay: Termostatik Karışım Vanası Nedir? Boylerde 60 °C Kuralı ve Haşlanma Riski)
