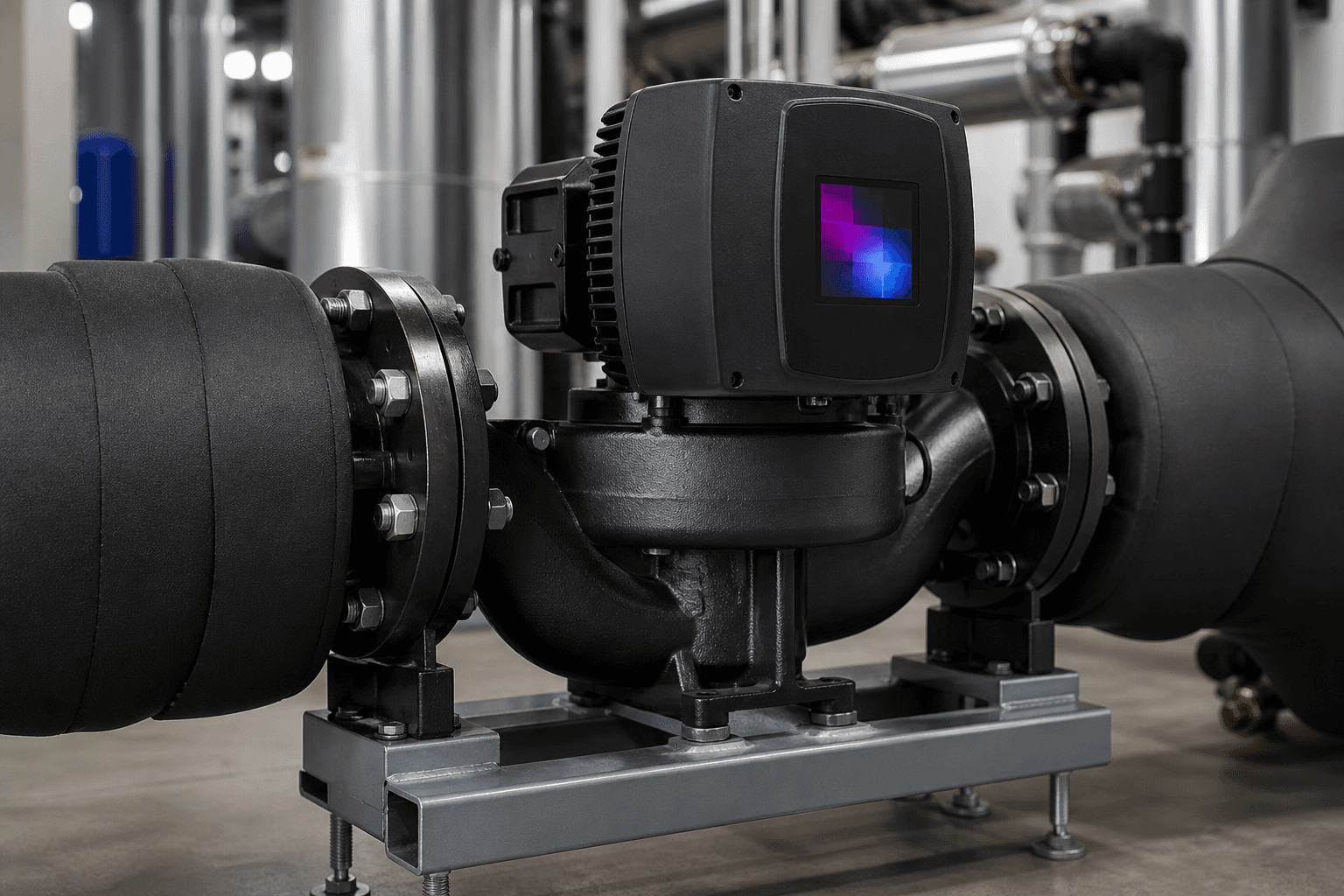

Grundfos MAGNA3 Nedir? MAGNA1 ve MAGNA3 Arasındaki Farklar

Grundfos MAGNA3, kapalı devre ısıtma ve soğutma sistemlerinde suyu dolaştırmak için tasarlanmış, elektronik hız kontrollü bir ıslak rotorlu sirkülasyon pompasıdır. Islak rotor, motor rotorunun basılan akışkanın içinde dönmesi ve aynı akışkanla yağlanıp soğutulması demektir. Bu yapıda mekanik salmastra yoktur, dolayısıyla salmastra kaçağı ve periyodik salmastra değişimi diye bir bakım kalemi de yoktur.

Motor tarafında kalıcı mıknatıslı senkron teknoloji ve entegre frekans konvertörü kullanılır. Klasik asenkron ıslak rotorlu pompalarda rotor kayması nedeniyle kaybedilen verim burada büyük ölçüde geri kazanılır. Sonuç, kısmi yükte belirgin biçimde düşen giriş gücüdür: aynı hidrolik noktada sabit devirli bir pompa tam gücünü çekerken, elektronik kontrollü bir pompa yükün yarısında giriş gücünün yaklaşık dörtte birine kadar inebilir.

Tipik kullanım alanları şunlardır: radyatörlü ve fan coilli ısıtma devreleri, yerden ısıtma dağıtım kolektörleri, soğuk su devreleri, ısıtma sistemlerindeki birincil ve ikincil devreler, jeotermal ve ısı pompası kaynak devreleri ile kullanma suyu resirkülasyon hatları. Isı pompası uygulamalarında kaynak tarafı debisinin sabit tutulması gerektiğinde FLOWLIMIT işlevi özellikle işe yarar. (Detay: Isı Pompaları)

Çalışma sınırları seriye ve gövdeye göre değişmekle birlikte genel çerçeve şudur: akışkan sıcaklığı yaklaşık eksi 10 santigrat derece ile artı 110 santigrat derece arasında, çalışma basıncı gövdeye göre PN 6, PN 10 ya da PN 16 mertebesinde, besleme gerilimi 1x230 V 50 Hz'dir. Koruma sınıfı IP44 mertebesindedir. Kesin değerler için ilgili modelin güncel teknik föyü esas alınmalıdır.

MAGNA3 tek gövde ve ikiz gövde olarak üretilir. Tek gövdeli sürüm tek bir hidrolik hat için, ikiz sürüm ise aynı flanş üzerinde iki pompa başlığı taşıyan ve yedeklilik gereken devreler için kullanılır. Bağlantı tarafında dişli rakorlu küçük gövdeler ile flanşlı büyük gövdeler bulunur; ürün gamı yaklaşık DN 25 ile DN 100 arasını kapsar.

MAGNA3 model kodu nasıl okunur sorusunun cevabı üç parçalıdır: birinci sayı bağlantı çapını, ikinci sayı maksimum basma yüksekliğini desimetre cinsinden, harfler ise gövde tipini gösterir. Örneğin Grundfos MAGNA3 32-100 F kodu, DN 32 flanşlı bağlantılı ve sıfır debideki maksimum basma yüksekliği yaklaşık 10 mSS olan bir pompayı tanımlar.

• Birinci sayı — Bağlantı anma çapı, DN cinsinden. 25, 32, 40, 50, 65, 80 ve 100 değerlerini alır
• İkinci sayı — Maksimum basma yüksekliği, desimetre cinsinden. 40 değeri 4 mSS, 100 değeri 10 mSS, 180 değeri 18 mSS demektir
• F harfi — Flanşlı gövde. Harf yoksa dişli rakorlu bağlantı söz konusudur
• D harfi — İkiz gövde. Grundfos MAGNA3 D kodlu modeller aynı gövde üzerinde iki pompa başlığı taşır
• N harfi — Paslanmaz gövde seçeneği. Kullanma suyu resirkülasyonu gibi oksijenli ve taze su içeren devrelerde gerekir
• Sonda yer alan sayı — Flanş bağlantılı gövdelerde flanş uzunluğu ve basınç sınıfını ayırt etmek için kullanılır

Aynı kod mantığı MAGNA1 tarafında da geçerlidir. Grundfos MAGNA1 32-100 kodlu bir pompa, hidrolik olarak MAGNA3 32-100 ile aynı gövdeyi ve benzer bir eğriyi paylaşır. İki seri arasındaki fark hidrolikte değil, kontrol ve iletişim tarafındadır. Bu nedenle bir tesiste MAGNA1'den MAGNA3'e geçmek borulamada değişiklik gerektirmez; çoğu durumda yalnızca pompa başlığı ve elektrik bağlantısı değişir.

Debi tarafında kaba bir yön bulmak için şu bant kullanılabilir: DN 32 gövdeler yaklaşık 8-12 m³/h, DN 50 gövdeler yaklaşık 25-35 m³/h, DN 80 ve DN 100 gövdeler yaklaşık 55-75 m³/h mertebesine kadar debi verir. Bu değerler maksimum eğri üzerindeki uç noktalardır; gerçek çalışma noktası her zaman sistem direnç eğrisinin kesişiminde bulunur. Boru ve armatür seçimi için ilgili grubumuza bakabilirsiniz. (Detay: Tesisat)

MAGNA1 ve MAGNA3 farkı tek cümleyle şudur: MAGNA1 doğru ayarlandığında verimli çalışan bir pompadır, MAGNA3 ise kendi kendine doğru ayarı bulan ve ne yaptığını raporlayan bir pompadır. İkisi de EEI sınırının altında beyan edilir, ikisi de kalıcı mıknatıslı motor kullanır, ikisi de aynı hidrolik gövdeleri paylaşır. Ayrım kontrol zekâsı, ölçüm yeteneği ve haberleşme tarafındadır.

• Kontrol modları — MAGNA1: oransal basınç, sabit basınç ve sabit eğri olmak üzere üç temel mod; MAGNA3: bu üçüne ek olarak AUTOADAPT, FLOWADAPT, FLOWLIMIT, sabit sıcaklık, fark sıcaklık, maksimum ve minimum eğri
• Otomatik ayar — MAGNA1: kontrol eğrisini kurulumcu seçer ve elle sabitler; MAGNA3: AUTOADAPT devrenin ihtiyacını öğrenip ayar noktasını kendi kaydırır
• Debi ölçümü — MAGNA1: yok, ekranda debi okunmaz; MAGNA3: entegre debi tahmini, ekranda m³/h olarak görüntülenir
• Isı enerjisi ölçümü — MAGNA1: yok; MAGNA3: harici sıcaklık sensörü ile birlikte kWh mertebesinde ısı enerjisi sayacı işlevi
• Harici sensör girişi — MAGNA1: yok; MAGNA3: analog 0-10 V veya 4-20 mA giriş üzerinden fark basınç, sıcaklık ya da debi sensörü bağlanabilir
• Haberleşme — MAGNA1: yok; MAGNA3: dahili GENIbus, CIM modülleriyle Modbus RTU, BACnet, Ethernet tabanlı protokoller ve uzaktan izleme
• Kablosuz erişim — MAGNA1: yok; MAGNA3: Grundfos GO Remote uygulaması ile telefondan ayar, izleme ve rapor
• Ekran — MAGNA1: LED çubuk gösterge ve mod tuşu; MAGNA3: renkli grafik ekran, menü yapısı ve çok dilli arayüz
• Röle ve dijital giriş — MAGNA1: yok; MAGNA3: iki sinyal rölesi ve harici start/stop ile min/max eğri zorlamaya yarayan dijital girişler
• Çoklu pompa işlevi — MAGNA1 D: ikiz gövdede temel dönüşümlü çalışma; MAGNA3 D: dönüşümlü, yedekli ve kademeli çalışma ile arıza durumunda otomatik devralma
• Enerji raporu — MAGNA1: yok; MAGNA3: kümülatif enerji tüketimi ve çalışma saati kaydı ekrandan okunur

Buna karşılık her tesis bu yeteneklere ihtiyaç duymaz. Tek kazanlı, tek zonlu, termostatik vanası olmayan ve yılda bir kez bakım gören bir apartman devresinde MAGNA3'ün sunduğu on bir özellikten belki ikisi kullanılır. Böyle bir yerde MAGNA1 yalnızca yeterli değil, aynı zamanda daha doğru mühendislik kararıdır: kullanılmayan özellik, işletmede öğrenilmesi gereken fazladan bir karmaşıklıktır.

Bir üçüncü aile de karışıklık yaratır. Grundfos ALPHA2, konut ölçeğinde DN 15 ve DN 25 bağlantılı, tek daire ya da küçük müstakil ev devreleri için tasarlanmış küçük bir sirkülasyon pompasıdır. MAGNA ailesiyle aynı işi görür ama ölçek olarak bir alt basamaktadır. Bir apartman kolonunda ALPHA2 aramak da, tek dairelik bir kombi devresinde MAGNA3 aramak da hatalı ölçeklendirmedir. (Detay: Sirkülasyon Pompası Seçimi)

AUTOADAPT, MAGNA3'ün fabrika çıkışı varsayılan modudur ve devrenin gerçek ihtiyacını izleyerek kontrol eğrisini kendi kendine kaydıran bir algoritmadır. Pompa devreye alındığında oransal basınç eğrisi üzerinde bir başlangıç noktasından çalışmaya başlar, ardından sistemde ölçtüğü en düşük ihtiyaç noktalarını hafızasına alır ve ayar noktasını kademe kademe aşağı çeker.

Çalışma mantığı şudur. Termostatik radyatör vanaları kapandıkça sistem direnci artar, debi düşer ve pompa daha az basma yüksekliğiyle aynı işi görebilir hâle gelir. AUTOADAPT bu davranışı birkaç gün boyunca gözler ve tesisata özel bir kontrol eğrisi oluşturur. Isıtma sezonu boyunca dış hava sıcaklığı değiştikçe eğri yeniden ayarlanır; kullanıcı hiçbir müdahale yapmaz.

Kazanç, kısmi yükte ortaya çıkar. Bir ısıtma sezonunda tesisatın tam yükte çalıştığı süre toplamın yaklaşık yüzde 5-10'udur; kalan sürede yük yüzde 20-60 bandında gezinir. Pompanın gücü devir sayısının küpüyle ölçeklendiği için devirdeki yüzde 20'lik bir düşüş güçte yaklaşık yüzde 50'lik bir azalma yaratır. AUTOADAPT, bu eğriyi elle ayarla yakalanamayacak bir hassasiyetle takip eder.

AUTOADAPT'ın doğru çalıştığı devreler değişken dirençli devrelerdir: termostatik vanalı radyatör sistemleri, iki yollu kontrol vanalı fan coil devreleri, oda termostatlı yerden ısıtma kolektörleri. Bu devrelerde vana hareketi sistem direncini gerçekten değiştirir ve algoritmanın öğrenecek bir şeyi olur. (Detay: Yerden Isıtma Avantajları)

AUTOADAPT'ın yanlış seçim olduğu devreler ise sabit debi gerektiren devrelerdir. Kazan birincil devresi, ısı pompası kaynak devresi, plakalı eşanjör birincil tarafı ve üç yollu karışım vanasıyla çalışan devrelerde debi belirli bir alt sınırın altına inmemelidir. Bu devrelerde doğru mod sabit eğri ya da FLOWLIMIT ile sınırlanmış bir sabit basınç modudur; AUTOADAPT debiyi ekipmanın izin verdiğinden düşük bir seviyeye çekebilir.

FLOWADAPT, AUTOADAPT ile FLOWLIMIT işlevinin birlikte çalıştığı MAGNA3'e özgü bir kontrol modudur. AUTOADAPT ayar noktasını devrenin ihtiyacına göre kaydırırken, FLOWLIMIT pompanın hiçbir koşulda aşmaması gereken bir üst debi sınırı tanımlar. Kullanıcı ekrandan bir maksimum debi değeri girer, örneğin 14 m³/h, ve pompa bu değerin üzerine çıkmaz.

İşlevin pratik anlamı şudur: pompa kendi çıkışındaki debiyi hem ölçer hem sınırlar. Klasik çözümde bu sınırlama, pompa çıkışına konan bir balans vanasının kısılmasıyla yapılır. Balans vanası fazla basma yüksekliğini ısıya çevirerek yok eder; bu, üretilen enerjinin bilinçli olarak harcanması demektir. FLOWLIMIT ise aynı sonucu pompanın devrini düşürerek elde eder, yani enerjiyi harcamak yerine hiç üretmez.

Tasarruf mertebesini bir örnekle görelim. 14 m³/h debide 9 mSS üreten bir pompanın çıkışındaki balans vanası 2,5 mSS yutuyorsa, kaybedilen hidrolik güç 14 çarpı 2,5 çarpı 2,725 bölü 1000 bağıntısıyla yaklaşık 0,095 kW'tır. Motor ve sürücü verimi yaklaşık 0,55 alındığında bunun elektriksel karşılığı yaklaşık 0,17 kW olur. Yılda 5.000 saat çalışmada bu 850 kWh/yıl mertebesinde bir kayıptır.

Buna karşılık FLOWLIMIT, statik balansın tamamen yerini tutmaz ve tutmadığını bilerek kullanmak gerekir. Pompa yalnızca kendi üzerinden geçen toplam debiyi sınırlar; bu debinin kolonlar ve daireler arasında nasıl paylaşıldığını bilmez. Çok kolonlu bir binada kolon başına debi dağılımı hâlâ balans vanalarıyla ya da dinamik debi sınırlayıcı vanalarla kurulmalıdır. FLOWLIMIT, ana devre üst sınırını yönetir. (Detay: Vana Sistemleri)

Hüküm şudur: FLOWADAPT, tek zonlu ya da hidrolik dengesi zaten kurulmuş devrelerde ana balans vanasını gereksiz kılar ve ölçüm işini pompaya devreder. Çok zonlu, çok kolonlu ve daire içi dağılımı kritik olan devrelerde ise FLOWADAPT ana debiyi kilitler, zon balansı ayrıca yapılır. İki durumda da kazanç, sistemin fazla debiyle çalışmasının önlenmesidir; fazla debi hem pompa enerjisi hem de kazan dönüş sıcaklığı açısından zararlıdır.

FLOWLIMIT'in ikinci faydası devreye alma aşamasındadır. Yeni bir tesisatta gerçek debinin hesaplanandan yüzde 20-40 yüksek çıkması olağandır; boru dirençleri hesaptaki kadar yüksek değildir. Sınır değeri girmek, tesisatın aşırı debide çalışıp gürültü yapmasını ve kazan dönüş sıcaklığının yükselip yoğuşmalı kazan verimini düşürmesini ilk günden engeller. (Detay: Isıtma)

Oransal basınç ve sabit basınç, hem MAGNA1'de hem MAGNA3'te bulunan iki temel kontrol modudur ve seçimi tek bir soruya bağlıdır: sistem direncinin ne kadarı boru sürtünmesinden, ne kadarı terminal ünitelerinden geliyor? Boru payı yüksekse oransal basınç, terminal payı yüksekse sabit basınç doğrudur.

Oransal basınç modunda pompa, debi düştükçe basma yüksekliğini de düşürür. Tipik uygulamada ayar noktası maksimum basma yüksekliği olarak girilir ve pompa, sıfır debide bu değerin yaklaşık yarısına inen doğrusal bir eğri izler. Mantığı fiziktir: boru sürtünme kaybı debinin karesiyle değiştiği için, debi yarıya indiğinde borularda kaybedilen basınç dörtte bire iner ve pompanın o kadar basmasına gerek kalmaz.

Sabit basınç modunda ise pompa, debiden bağımsız olarak sabit bir fark basıncı tutar. Bu mod, direncin büyük bölümünün terminal ünitede, yani fan coilde, eşanjörde ya da kolektörde toplandığı devrelerde doğrudur. Boru boyları kısaysa, debi düştüğünde borularda tasarruf edilecek kayda değer bir basınç yoktur ve oransal basınç modu terminal üniteyi susuz bırakır.

• Oransal basınç uygun — Uzun kolonlu apartman ve blok ısıtma devreleri, boru direnci toplam direncin yüzde 50'sinden fazla olan sistemler, termostatik vanalı radyatör tesisatları
• Oransal basınç uygun — Çok katlı binalarda düşey dağıtımlı sistemler, dağıtım mesafesi 100 metrenin üzerindeki yatay hatlar
• Sabit basınç uygun — Kısa borulu, fan coil yoğun devreler, yerden ısıtma kolektör devreleri, plakalı eşanjör ikincil tarafları
• Sabit basınç uygun — Kullanma suyu resirkülasyon hatları, boru direncinin toplam direncin yüzde 25'inin altında kaldığı devreler
• Ayar noktası — Oransal basınçta hesaplanan tam yük basma yüksekliği girilir; sabit basınçta kritik devrenin terminal ünite kaybı artı vana kaybı girilir
• Yanlış seçimin belirtisi — Oransal basınç yanlış seçilmişse kısmi yükte uzak radyatörler soğur; sabit basınç yanlış seçilmişse kısmi yükte vana gürültüsü ve gereksiz enerji tüketimi olur

MAGNA3 kontrol modları arasında yalnızca MAGNA3'te bulunan üç mod, basınç yerine sıcaklığı hedef alır. Sabit sıcaklık modunda pompa, ölçtüğü sıcaklığı sabit tutacak biçimde debiyi ayarlar. Fark sıcaklık modunda gidiş ve dönüş arasındaki sıcaklık farkını hedefler. Sabit eğri modunda ise pompa belirli bir devirde sabitlenir ve hiçbir geri besleme kullanmaz.

Sabit sıcaklık modunun tipik uygulaması kullanma suyu resirkülasyon hattıdır. Hedef, kolon dönüşündeki sıcaklığın 55 santigrat derecenin altına düşmemesidir; bu hem konfor hem de hijyen açısından belirleyici bir eşiktir. Pompa dönüş sıcaklığını ölçer, sıcaklık düşerse debiyi artırır, hedefe ulaşınca kısar. Sonuç, sabit debili resirkülasyona kıyasla belirgin bir enerji ve ısı kaybı azalmasıdır.

Fark sıcaklık modu, ısı kaynağının verimini korumak için kullanılır. Yoğuşmalı kazanlarda dönüş suyu sıcaklığının 55 santigrat derecenin altında kalması yoğuşmanın gerçekleşmesi için şarttır; yoğuşma gerçekleştiğinde kazan verimi tipik olarak yüzde 6-11 mertebesinde artar. Fark sıcaklık modu, gidiş-dönüş farkını örneğin 20 K'da tutmaya çalışarak debiyi bilinçli olarak kısar ve dönüş sıcaklığını aşağı çeker.

Aynı mod soğutma devrelerinde de kullanılır. Soğutma gruplarında düşük delta T sendromu, yani gidiş-dönüş farkının tasarım değerinin çok altına düşmesi, grubun kısmi yükte verimsiz çalışmasına ve fazla pompa enerjisi harcanmasına yol açar. Fark sıcaklık modu bu sendromu doğrudan hedef alır. (Detay: HVAC Nedir?)

Sabit eğri modu ise en basit ve en güvenli moddur: pompa girilen devirde sabit kalır, sistemde ne olursa olsun eğrisini değiştirmez. Kazan birincil devresi, ısı pompası kaynak devresi ve debisi kesinlikle sabit kalması gereken ekipman devrelerinde tercih edilir. Bu modda pompa hâlâ elektronik kontrollüdür; sabit devirli bir pompaya göre kazanç, devrin tam ihtiyaç kadar ayarlanabilmesinden gelir.

Sabit sıcaklık ve fark sıcaklık modlarının çoğu senaryosu harici sıcaklık sensörü gerektirir. MAGNA3'ün gövdesinde akışkan sıcaklığını ölçen dahili bir sensör bulunur, ancak dönüş hattı ya da uzak nokta sıcaklığı için ikinci bir sensörün analog girişe bağlanması gerekir. Bu, MAGNA1'de yapılamayan işlerden biridir ve iki seri arasındaki en somut fonksiyonel sınırdır. (Detay: Kaç Litrelik Boyler Almalıyım? 2, 4, 6, 10 ve 20 Kişilik Boyler Hesabı)

MAGNA3 ısı enerjisi ölçümü, pompanın kendi ölçtüğü debi ile gidiş ve dönüş sıcaklıkları arasındaki farkı çarparak devrenin taşıdığı ısıl gücü ve kümülatif enerjiyi hesaplayan bir işlevdir. Ekranda anlık kW ve toplam kWh olarak görüntülenir. Ölçüm bilgi amaçlıdır; fatura kesmeye esas alınan yasal ısı sayaçlarının yerine geçmez.

Hesabın temeli standart bir termodinamik bağıntıdır. Su için ısıl güç, debi çarpı sıcaklık farkı çarpı 1,163 formülüyle bulunur. Debi m³/h, sıcaklık farkı Kelvin cinsinden girilir, sonuç kW olarak çıkar. Örnek: 12 m³/h debide 15 K sıcaklık farkı ile taşınan güç 12 çarpı 15 çarpı 1,163 eşittir 209,3 kW'tır.

Debi tarafı, ayrı bir debimetre değil bir tahmindir. MAGNA3, motor akımını, devir sayısını ve basma yüksekliğini kendi hidrolik modeliyle birleştirerek debiyi hesaplar. Bu yöntemin hassasiyeti, harici manyetik ya da ultrasonik debimetrelerin altındadır; üretici beyanları ve saha karşılaştırmalarına göre çalışma aralığının orta bölgesinde yüzde 5-10 mertebesinde bir sapma beklemek gerçekçidir. Uçlarda, yani çok düşük debilerde sapma büyür.

Bu hassasiyet ne için yeterlidir, ne için değildir? Yeterli olduğu işler: devreye almada gerçek debinin tasarım debisine yakın olup olmadığını doğrulamak, FLOWLIMIT sınırını anlamlı bir değere ayarlamak, mevsimsel yük profilini görmek, bir devrenin diğerine göre ne kadar yüklü çalıştığını karşılaştırmak. Yetersiz olduğu işler: daire bazında ısı payı faturalamak, garanti kapsamındaki performans testlerini kanıtlamak, kabul testlerinde resmî değer üretmek.

Isı enerjisi ölçümünün pratikte en çok işe yaradığı yer, tesisin nerede fazla enerji harcadığını göstermesidir. Aynı binada iki ısıtma zonunun kWh tüketimini yan yana koyduğunuzda, birinin diğerinin iki katını harcadığını görmek doğrudan bir denge sorununa işaret eder. Bu bilgi olmadan aynı tespit için ayrı sayaç montajı ve veri toplama altyapısı gerekir. (Detay: Mekanik Sistemlerde Enerji Verimliliği)

Grundfos GO Remote, MAGNA3'ün ayarlarının, ölçümlerinin ve alarm kayıtlarının bir telefon ya da tablet üzerinden okunmasını ve değiştirilmesini sağlayan kablosuz arayüzdür. Bağlantı, seriye ve donanım sürümüne göre kızılötesi ya da radyo tabanlı bir mobil arayüz üzerinden, daha yeni sürümlerde ise doğrudan kablosuz bağlantıyla kurulur. Bu özellik MAGNA1'de bulunmaz.

Sahada kazandırdığı şey erişimdir. Asma tavan içindeki, dar bir şaftta ya da yerden üç metre yükseklikteki bir pompanın ekranını okumak için merdiven kurmak gerekmez. Ayar değişikliği, mod seçimi, ayar noktası girme, alarm günlüğü okuma ve mevcut ayarların bir dosya olarak kaydedilip başka pompaya kopyalanması aynı arayüzden yapılır. Çok pompalı bir tesiste bu son özellik, devreye alma süresini belirgin biçimde kısaltır.

BUS tarafında MAGNA3 dahili olarak GENIbus protokolünü destekler. Bina otomasyonuna açılmak için pompanın kontrol kutusuna bir CIM haberleşme modülü takılır. Yaygın seçenekler Modbus RTU için CIM 200 ve Ethernet tabanlı protokoller için CIM 500'dür; BACnet MS/TP, LON ve Profibus için de ayrı modüller bulunur. Modül seçimi tesisin otomasyon altyapısına göre yapılır.

• Okunabilen veriler — Anlık debi, basma yüksekliği, giriş gücü, akışkan sıcaklığı, kümülatif enerji, çalışma saati, alarm ve uyarı kodları
• Yazılabilen komutlar — Uzaktan start ve stop, kontrol modu değiştirme, ayar noktası kaydırma, minimum ve maksimum eğriye zorlama
• Alarm entegrasyonu — Kuru çalışma, aşırı gerilim, düşük gerilim, motor arızası ve blokaj alarmlarının otomasyon üzerinden bildirilmesi
• Zaman programı — Otomasyon tarafından gece rejimi, hafta sonu rejimi ya da yaz konumu geçişlerinin merkezi olarak tetiklenmesi
• İkiz pompa yönetimi — Dönüşüm periyodunun ve yedek pompa devreye alma mantığının otomasyondan izlenmesi
• Uzaktan izleme — Grundfos'un uzaktan yönetim altyapısı ile birden fazla tesisin merkezi olarak takibi

Bu yeteneklerin işletme değeri, tesisin büyüklüğüyle doğru orantılıdır. Tek pompalı bir devrede haberleşmenin katkısı sınırlıdır. On sekiz pompalı bir ofis binasında ise pompaların kaçının çalıştığını, hangisinin alarm verdiğini ve hangi devrenin ne kadar enerji harcadığını tek ekrandan görebilmek, bakım ekibinin sahaya çıkma sayısını doğrudan azaltır. (Detay: Ticari Binalarda Mekanik Sistemler)

MAGNA3 harici sensör girişi, pompanın kendi gövdesi dışındaki bir noktadan gelen ölçümü kontrol algoritmasına dahil etmeye yarayan analog bir girişdir. Giriş tipik olarak 0-10 V ya da 4-20 mA sinyal kabul eder ve fark basınç, sıcaklık, debi ya da başka bir proses değişkeni sensörüyle kullanılabilir. MAGNA1'de böyle bir giriş yoktur.

En değerli kullanımı uzak nokta fark basınç kontrolüdür. Pompa kendi çıkışındaki basıncı bilir ama tesisatın en kritik noktasındaki, yani en uzak ve en yüksek terminal ünitedeki basıncı bilmez. Fark basınç sensörünü bu kritik noktaya koyup analog girişe bağladığınızda pompa gerçekten önemli olan değeri kontrol etmeye başlar. Bu kurgu, uzun dağıtımlı sistemlerde ayar noktasını genellikle 1-2 mSS aşağı çekmeyi mümkün kılar.

Dijital girişler ise kontak tipi sinyaller içindir. Tipik senaryolar şunlardır: bina otomasyonundan gelen bir kontakla pompayı durdurmak, gece rejiminde minimum eğriye zorlamak, yıkama sırasında maksimum eğriye almak, kazan çalışma sinyaliyle pompayı senkronlamak. Bu girişler kontrol modunu geçici olarak baskılar ve sinyal kalktığında pompa önceki moduna döner.

Röle çıkışları, MAGNA3'ün dışarıya bilgi verdiği kanaldır. İki sinyal rölesi bulunur ve her biri ayrı bir olaya atanabilir: arıza, uyarı, çalışıyor ya da hazır. Yaygın kurgu, bir röleyi arızaya, diğerini çalışma durumuna atamaktır. Böylece BUS altyapısı olmayan bir tesiste bile pompa durumu basit bir kontak üzerinden panoya ya da otomasyona taşınabilir.

Kablolama tarafında iki kural vardır. Birincisi, sensör ve sinyal kabloları ile motor besleme kablosunu aynı kablo kanalında yan yana taşımayın; frekans konvertörünün ürettiği yüksek frekanslı gürültü analog sinyali bozar ve pompanın anlamsız ayar noktaları takip etmesine yol açar. İkincisi, ekranlı kablo kullanın ve ekranı yalnızca tek uçtan topraklayın. Elektriksel altyapı ve vana kontrolü için ilgili rehberimize bakabilirsiniz. (Detay: Motorlu Vana Rehberi)

Bir ikiz sirkülasyon pompası, tek bir döküm gövde üzerinde iki bağımsız pompa başlığı taşıyan ve içindeki bir değiştirme klapesiyle akışı çalışan başlığa yönlendiren yapıdır. Grundfos MAGNA3 D ve MAGNA1 D kodlu modeller bu tipte üretilir. Amaç, kritik devrelerde bir başlık arızalandığında sistemin durmadan çalışmaya devam etmesidir.

MAGNA3 D üç ayrı çalışma mantığı sunar. Dönüşümlü çalışmada iki başlık sırayla devreye girer ve belirli bir periyotta, tipik olarak 24 saatte bir, görev değiştirir. Yedekli çalışmada bir başlık sürekli çalışır, diğeri yalnızca arıza durumunda devreye girer. Kademeli çalışmada ise talep tek başlığın kapasitesini aştığında ikinci başlık da devreye girer ve ikisi birlikte çalışır.

İkiz gövde seçiminde sık atlanan bir hesap noktası vardır. İki başlık birlikte çalıştığında toplam debi, tek başlığın debisinin iki katı değildir. Sistem direnç eğrisi debinin karesiyle yükseldiği için paralel çalışmada kazanç tipik olarak yüzde 30-60 bandında kalır. Bu nedenle ikiz gövde, kapasiteyi ikiye katlamak için değil, yedeklilik ve kısmi yük verimi için seçilmelidir. (Detay: Genleşme Tankı Hesabı)

Bir sirkülasyon pompası EEI değeri, pompanın bir referans pompaya kıyasla ne kadar az enerji harcadığını gösteren boyutsuz bir enerji verimlilik indeksidir. Hesap yöntemi EN 16297 standardında tanımlıdır, yasal sınır ise ErP 641/2009 yönetmeliğiyle belirlenmiştir. Değer küçüldükçe verim artar. Bağımsız sirkülasyon pompaları için yürürlükteki sınır 0,23'tür; MAGNA3 ve MAGNA1 serilerinde beyan edilen değer 0,20'nin altındadır.

Tasarruf hesabını somut bir örnekle yapalım. Değiştirilecek pompa, üç kademeli sabit devirli bir ıslak rotorlu pompadır; etiket gücü 550 W, yılda 5.000 saat çalışıyor. Yıllık tüketim 0,550 çarpı 5.000 eşittir 2.750 kWh/yıl'dır. Sabit devirli pompa yükten bağımsız olarak hep aynı gücü çeker; tesisat yüzde 30 yükteyken bile 550 W harcanır.

Aynı devreye AUTOADAPT modunda çalışan bir MAGNA3 konduğunda ortalama giriş gücü, saha ölçümleri ve üretici beyanlarına göre tipik olarak eski pompanın yüzde 30-45'i bandına iner. Ortalama 200 W kabul edelim: yıllık tüketim 0,200 çarpı 5.000 eşittir 1.000 kWh/yıl olur. Fark 1.750 kWh/yıl'dır, yani yaklaşık yüzde 64 azalma. Bu, kısmi yük payı yüksek bir ısıtma devresi için gerçekçi bir mertebedir.

Aynı hesabı MAGNA1 için yapalım. Doğru kontrol modu ve doğru ayar noktasıyla çalışan bir MAGNA1'in ortalama giriş gücü tipik olarak 230-260 W bandına iner; yıllık tüketim yaklaşık 1.200 kWh/yıl olur. MAGNA3 ile MAGNA1 arasındaki fark bu örnekte 200 kWh/yıl mertebesindedir, yani MAGNA1'in tüketiminin yaklaşık altıda biri kadar ek bir kazanç.

Bu sayı iki seri arasındaki kararın enerji tarafını netleştirir. Sabit devirli pompadan elektronik kontrollü pompaya geçmek büyük bir sıçramadır; MAGNA1'den MAGNA3'e geçmek ise enerji açısından ikinci dereceden bir iyileşmedir. MAGNA3'ün asıl gerekçesi enerji değil, ölçüm, haberleşme ve otomatik uyum yetenekleridir. Enerji tarafında karar veren bir yatırımcıya bu ayrımı açıkça söylemek dürüst mühendisliktir.

MAGNA1 mi MAGNA3 mü sorusunun cevabı tesisin üç özelliğine bakılarak verilir: hidrolik yük değişkenliği, otomasyon gereksinimi ve işletme tarafının ölçüm ihtiyacı. Üçünden en az ikisi belirginse MAGNA3, üçü de zayıfsa MAGNA1 doğru seçimdir. Aşağıda tesis tipine göre net hükümler verilmiştir.

• MAGNA1 yeter — 20-60 daireli, tek kazan grubuna sahip, tek zonlu apartman ısıtma devreleri. Yük profili öngörülebilir, bina otomasyonu yok, ayar bir kez yapılıp bırakılıyor
• MAGNA1 yeter — Yerden ısıtma kolektörü besleyen, sabit basınç modunda çalışacak ikincil devreler. Boru direnci düşük, terminal direnci baskın, ölçüm ihtiyacı yok
• MAGNA1 yeter — Küçük ticari mekânların tekil fan coil hatları, tek zonlu mağaza ve ofis katları
• MAGNA1 yeter — Sabit debili kazan birincil devreleri. Sabit eğri modu yeterlidir; MAGNA3'ün öğrenme yeteneği burada zaten kullanılmaz
• MAGNA3 gerekir — Bina otomasyonuna Modbus ya da BACnet üzerinden bağlanması istenen her devre. MAGNA1'de bu fiziksel olarak mümkün değildir
• MAGNA3 gerekir — Zon bazında ısı enerjisi ya da debi izlemesi istenen ticari binalar, oteller, hastaneler, alışveriş merkezleri
• MAGNA3 gerekir — Termostatik vanalı, yükü gün içinde geniş bantta değişen ve kısmi yük payı yüksek büyük ısıtma devreleri. AUTOADAPT kazancı burada gerçekleşir
• MAGNA3 gerekir — Uzak nokta fark basınç sensörü ile kontrol edilecek uzun dağıtımlı sistemler. Harici sensör girişi yalnızca MAGNA3'te var
• MAGNA3 gerekir — Yoğuşmalı kazan dönüş sıcaklığının ya da kullanma suyu resirkülasyon sıcaklığının kontrol değişkeni olduğu devreler
• MAGNA3 gerekir — Gerçek yedeklilik ve otomatik devralma istenen kritik tesisler; MAGNA3 D'nin çoklu pompa mantığı MAGNA1 D'den olgundur
• MAGNA3 gerekir — Balans vanası yerine FLOWLIMIT ile debi sınırlanacak, devreye alma sırasında ölçümlü doğrulama istenen projeler
• İkisi de fazla — Tek dairelik kombi devresi, küçük müstakil ev ısıtması. Burada doğru ölçek Grundfos ALPHA2 gibi konut sınıfı bir sirkülasyon pompasıdır

Hükmü bir cümleye indirgemek gerekirse: pompanın sadece su dolaştırması isteniyorsa MAGNA1, pompanın aynı zamanda ölçüm cihazı ve otomasyon düğümü olması isteniyorsa MAGNA3. Bu ayrım, iki serinin fiyat farkını değil, işletme modelinin farkını yansıtır. Ölçmediğiniz bir sistemi yönetemezsiniz; ama ölçtüğünüz veriyi kullanmayacaksanız da ölçmenin bir karşılığı yoktur.

Karma çözüm de meşrudur ve büyük tesislerde en yaygın uygulamadır. Ana dağıtım devrelerine ve kritik hatlara MAGNA3, alt zonların basit ve sabit dirençli devrelerine MAGNA1 konur. Böylece otomasyon ana noktalardan veri alır, alt devrelerde ise gereksiz özellik taşınmaz. Bu kurgu, aynı marka ve aynı gövde ailesi içinde kaldığı için yedek parça ve bakım yönetimini de sadeleştirir. (Detay: markalar sayfamız)

Rakip taraftaki muadili de bilmekte fayda var. Wilo Stratos MAXO, MAGNA3 ile aynı sınıfta konumlanan, sensör girişli, haberleşmeli ve otomatik uyum algoritmalı bir sirkülasyon pompasıdır. Seçim iki marka arasında yapılırken belirleyici olan genellikle mevcut otomasyon altyapısı, tesisteki yaygın marka ve servis erişimidir; iki ürün de EEI tarafında aynı sınıfta yer alır.

MAGNA3 seçimi iki değerin hesaplanmasıyla başlar: tasarım debisi ve sistem basma yüksekliği. Debi ısıl yükten türetilir, basma yüksekliği ise en kritik devrenin toplam basınç kaybından bulunur. Üçüncü adım, bu iki değeri pompa eğrisi üzerinde kesiştirip uygun gövdeyi belirlemektir.

Adım 1, debi hesabıdır. Bağıntı şudur: debi eşittir ısıl güç bölü, sıcaklık farkı çarpı 1,163. Örnek bir ofis bloğunda ısıtma yükü 350 kW, tasarım gidiş-dönüş farkı 20 K olsun. Hesap: 350 bölü, 20 çarpı 1,163 eşittir 350 bölü 23,26 eşittir 15,05 m³/h. Tasarım debisi yaklaşık 15 m³/h'tır.

Sıcaklık farkının seçimi bu hesabın en etkili değişkenidir. Aynı 350 kW yük için fark 10 K seçilirse debi 30,1 m³/h'a, yani iki katına çıkar. Debi iki katına çıktığında boru sürtünme kaybı yaklaşık dört katına, pompa gücü ise kabaca sekiz katına çıkar. Yoğuşmalı kazanlı sistemlerde yüksek delta T, hem pompa enerjisi hem kazan verimi açısından iki yönlü kazanç sağlar.

Adım 2, basma yüksekliği hesabıdır. En kritik devre, yani pompadan en uzak ve en dirençli hat boyunca tüm kayıplar toplanır. Örneğimizde kritik devrenin toplam eşdeğer boru uzunluğu 480 m, tasarım sürtünme kaybı 150 Pa/m olsun. Boru kaybı: 480 çarpı 150 eşittir 72.000 Pa, yani 72 kPa, yani yaklaşık 7,3 mSS.

Ekipman kayıpları ayrıca eklenir. Kritik devrede kazan ya da eşanjör 25 kPa, kontrol vanası 20 kPa, balans vanası 10 kPa, filtre 8 kPa ve terminal ünite 12 kPa kaybediyorsa toplam 75 kPa, yani yaklaşık 7,6 mSS eder. Sistem toplam basma yüksekliği: 7,3 artı 7,6 eşittir 14,9 mSS.

Bu noktada önemli bir uyarı gerekir: kapalı devrede statik yükseklik pompaya eklenmez. Bina 12 kat yüksekliğinde olsa bile, kapalı bir devrede suyun yükselen kolonda kaybettiği yükseklik dönen kolonda geri kazanılır. Pompa yalnızca sürtünme kayıplarını yener. Statik yükseklik, pompa seçimini değil genleşme tankı ön basıncını ve sistem doldurma basıncını ilgilendirir.

Adım 3, gövde seçimidir. 15 m³/h ve 14,9 mSS çalışma noktası, MAGNA3 gamının üst bölgesine düşer; DN 40 ya da DN 50 bağlantılı ve ikinci sayısı 150 ile 180 arasında olan bir gövde aday olur. Kesin karar, seçilen modelin gerçek Q-H eğrisi üzerinde çalışma noktasının verim bölgesinin ortasına düştüğünün doğrulanmasıyla verilir; katalog eğrisi olmadan model kodu telaffuz etmek doğru değildir.

MAGNA3 ve MAGNA1 montajında değişmez tek kural, motor milinin yatay konumda olmasıdır. Islak rotorlu pompalarda rotor, akışkan yatağı üzerinde döner; mil düşey konuma getirildiğinde yatak yüklemesi bozulur, hava rotor boşluğunda birikir ve yatak aşınması hızlanır. Boru hattı düşey ya da yatay olabilir, ancak motor başlığı her zaman mil yatay kalacak biçimde döndürülmelidir.

• Akış yönü — Gövde üzerindeki ok yönü boru akış yönüyle aynı olmalı; ters montaj pompanın hiç basmamasına değil, çok düşük verimle çalışmasına yol açar
• Kesme vanaları — Pompanın önüne ve arkasına birer kesme vanası konmalı; aksi hâlde her bakımda tüm devre boşaltılır
• Filtre — Emiş tarafına pislik tutucu konmalı, özellikle eski tesisatlarda manyetit ayırıcı da eklenmeli; ıslak rotorun en sık arıza nedeni rotor boşluğuna giren manyetit tozudur
• Düz boru mesafesi — Pompa girişinde en az beş, çıkışında en az iki çap boyunda düz boru bırakılmalı; dirsekten hemen sonra montaj akışı bozar ve gürültü yapar
• Yalıtım — Isıtma devrelerinde gövde yalıtım kabuğu takılmalı, motor ve elektronik bölmesi kesinlikle yalıtılmamalı; elektronik kendi ısısını atmak zorundadır
• Soğutma devresi — Soğuk su devrelerinde yoğuşma yalıtımı ayrı çözülmeli, standart ısıtma kabuğu buhar bariyeri görevi görmez
• Elektrik — Besleme kablosu ayrı bir sigortadan çekilmeli, topraklama bağlantısı yapılmalı ve kaçak akım koruması frekans konvertörüne uygun tipte seçilmeli
• Hava alma — İlk çalıştırma öncesi devre doldurulmalı, pompanın kendi hava alma prosedürü çalıştırılmalı; ıslak rotor içindeki hava boşaltılmadan yapılan çalıştırma yatağı saniyeler içinde yıpratır

Periyodik bakım tarafında ıslak rotorlu pompa düşük bakım isteyen bir üründür ama bakımsız değildir. Yılda bir kez filtre temizliği, gövde bağlantılarında sızdırmazlık kontrolü, elektrik klemenslerinde sıkılık kontrolü ve ekrandan alarm günlüğü okuması yapılmalıdır. Uzun süre duracak devrelerde pompa ayda bir kez kısa süreli çalıştırılarak rotorun sıkışması önlenir. (Detay: Pompa Bakımı)
