Grundfos Hidrofor Modelleri: SCALA1, SCALA2, CMBE ve Hydro Serileri Arasındaki Farklar

Grundfos hidrofor gamı, tek bir ürün ailesi değil, birbirinin üstüne binen beş kademeden oluşan bir yelpazedir. Kademeler arasındaki sıçrama noktası pazarlama tercihi değil, hidrolik gerçekliktir: belirli bir debinin üzerinde tek kademeli kendinden emişli bir gövde yetmez, çok kademeli bir hidrolik gerekir; belirli bir kullanıcı sayısının üzerinde tek pompa yetmez, yedekli grup gerekir.

Model kodunu okumayı bilmek, gam içinde yön bulmanın en hızlı yoludur. Grundfos kodlamasında ilk sayı nominal debi büyüklüğünü m³/h cinsinden, ikinci sayı ise kademe sayısını ya da basma yüksekliğini ifade eder. Grundfos SCALA2 3-45 kodunda 3 nominal debi büyüklüğü, 45 ise maksimum basma yüksekliğidir; yani 45 mSS. CRE 10-6 kodunda ise 10 nominal debi büyüklüğü, 6 kademe sayısıdır.

Kodun sonundaki harfler kontrol tipini söyler. Sonda E harfi varsa cihazda entegre frekans konvertörlü MGE motoru vardır: CME, CRE, Hydro Multi-E ve MPC-E hep bu ailedendir. Harf yoksa motor sabit devirlidir ve kontrol dışarıdan yapılır. Grundfos hidrofor serileri arasındaki en temel ayrım da budur; hidrolik gövde değişse bile kontrol felsefesi aynı iki başlık altında toplanır.

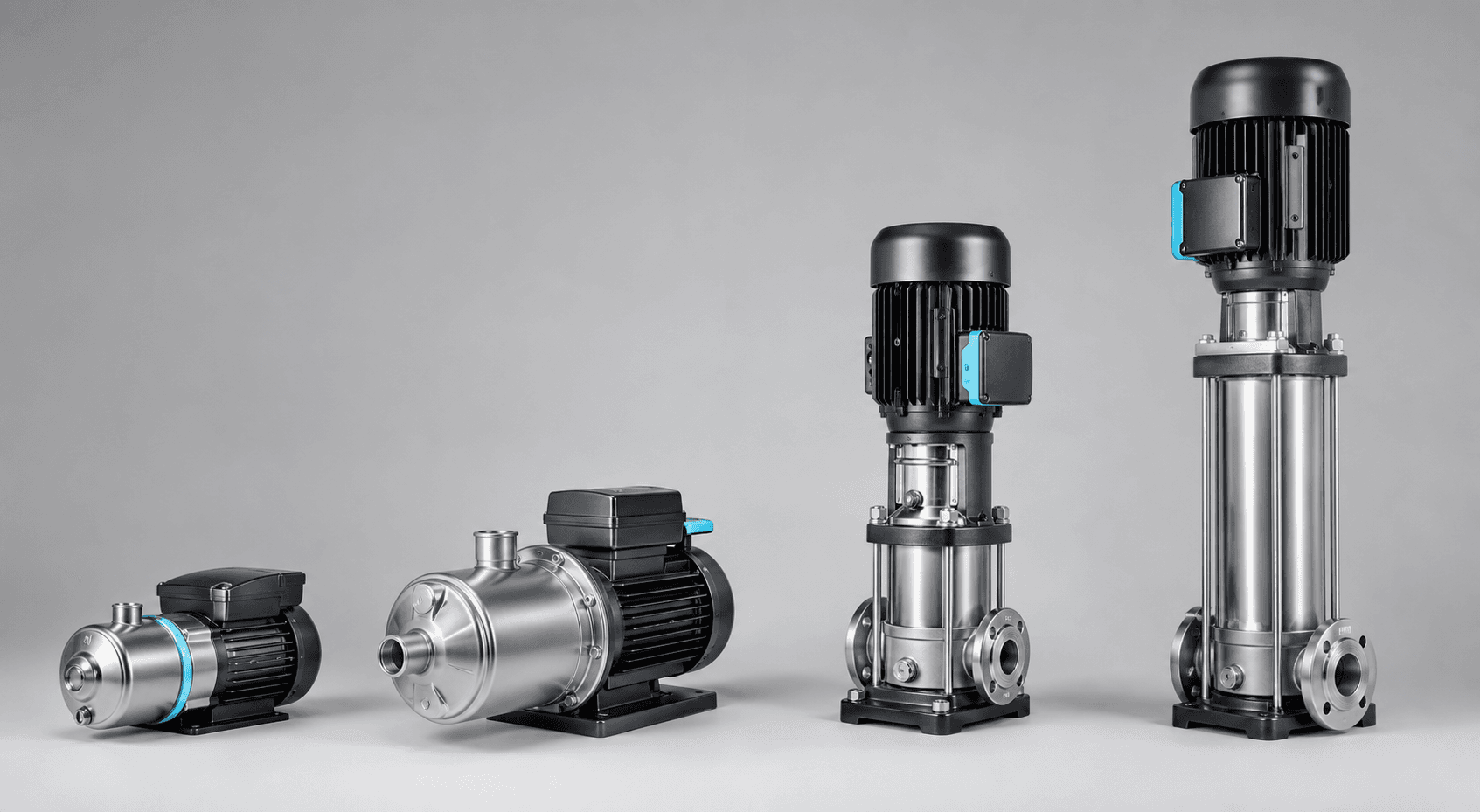

Üçüncü okuma anahtarı pompa mimarisidir. SCALA kendinden emişli tek gövdeli, CMBE ve CME yatay eksenli çok kademeli, CRE dikey eksenli çok kademeli, Hydro serileri ise ortak emme ve basma kolektörüne bağlanmış çok pompalı gruplardır. Bu dört mimari, aynı debiyi farklı basınç ve farklı sürekliliğe ihtiyaç duyan binalar için üretir. Marka ve seri düzeyinde bir genel bakış için ürün gruplarımıza göz atabilirsiniz. (Detay: Pompa Sistemleri)

Grundfos SCALA serisi, tek konut ve küçük ticari kullanım için tasarlanmış, pompa-motor-kontrol ünitesinin tek gövdede toplandığı kendinden emişli hidrofor ailesidir. Serinin fiziksel sınırı nettir: maksimum debi 5 m³/h civarı, maksimum basma yüksekliği SCALA1 5-55 modelinde 55 mSS, Grundfos SCALA2 3-45 modelinde 45 mSS, anma gücü 0,55 kW, kendinden emiş kabiliyeti 8 m.

SCALA1, sabit devirli motor ve basınç şalteri ile çalışır; basınç 2,0-3,5 bar gibi bir pencerede salınır. SCALA2 ise kalıcı mıknatıslı motoru ve gövdesine gömülü frekans konvertörü ile hedef basıncı ±0,2 bar bandında sabit tutar, 47 dB(A) ses seviyesi verir ve panelden 1,5-5,5 bar aralığında ayarlanır. İki modelin hidrolik eğrisi neredeyse aynıdır; fark davranıştadır. Bu ikilinin ayrıntılı karşılaştırmasını ayrı bir rehberde ele aldık. (Detay: Grundfos SCALA1 mi SCALA2 mi? Hangisini Almalısınız? Detaylı Karşılaştırma)

Bu yazının asıl konusu SCALA'nın nerede bittiğidir. Seriyi terk etmenizi gerektiren üç eşik vardır ve bunların hepsi ölçülebilir. Birincisi debi: eş zamanlı debi 5 m³/h'yi aştığında SCALA yetmez. İkincisi basma: gerekli basma yüksekliği 55 mSS'yi aştığında SCALA yetmez. Üçüncüsü süreklilik: su kesintisinin kabul edilemez olduğu bir kullanımda tek pompalı SCALA yetmez.

SCALA2 yetmezse ne yapmalı sorusunun cevabı hangi eşiğin aşıldığına bağlıdır. Debi yetersizse ikinci bir SCALA eklemek çözüm değildir; bu cihazlar çoklu çalışma için tasarlanmamıştır, senkronizasyon kontrolü içermezler ve paralel bağlandıklarında birbirinin çalışma noktasını bozarlar. Doğru hamle, çok kademeli hidroliğe sahip CMBE serisine geçmektir.

Basma yetersizse yön yine yukarıdır ama farklı bir eksende. SCALA gövdesi tek kademelidir; basma yüksekliğini artırmanın tek yolu kademe sayısını artırmaktır. CMBE ve CRE serileri bunu yapar. Aynı 5 m³/h debiyi 45 mSS yerine 90 mSS'de vermek, kademe sayısını iki katına çıkarmakla mümkün olur.

Sürekliliğe ihtiyaç varsa gam mimarisi tamamen değişir. Tek pompadan çok pompaya geçmek, cihazı büyütmek değil sistemi çoğaltmaktır. Bu noktada Hydro Multi-E ve Hydro MPC devreye girer. Konut ölçeğinde çok nadir gereken bu geçiş, otel, hastane, okul ve ticari binada standart uygulamadır.

Grundfos CMBE, yatay eksenli çok kademeli bir CM pompa gövdesi ile entegre frekans konvertörlü MGE motorunun birleşiminden oluşan, sabit basınç kontrollü kompakt bir frekans konvertörlü hidrofor ünitesidir. Ünite fabrikadan basınç sensörü, küçük hacimli diyaframlı tank ve kontrol paneliyle birlikte, montaja hazır olarak çıkar. SCALA'dan farkı kendinden emişli olmaması ve çok kademeli hidroliği sayesinde daha yüksek basınca çıkabilmesidir.

Serinin kapsadığı bant yaklaşık 1-9 m³/h debi ve 30-80 mSS basma yüksekliğidir. Yaygın modeller CMBE 3 ve CMBE 5 büyüklükleridir; kod içindeki 3 ve 5, nominal debi büyüklüğünü m³/h cinsinden gösterir. Güç aralığı tipik olarak 0,5-1,5 kW arasındadır ve modeller tek fazlı 230 V ya da üç fazlı 400 V beslemeyle sunulur.

CMBE'nin kontrol mantığı SCALA2 ile aynı ailedendir: sensör çıkış basıncını ölçer, sürücü hedefle karşılaştırır ve motor devrini düzeltir. Fark, ayar ve izleme derinliğindedir. CMBE üzerinde hedef basınç, minimum devir, rampa süreleri ve kuru çalışma koruma eşiği gibi parametreler panelden değiştirilebilir; ayrıca cihaz Grundfos GO üzerinden okunabilir ve harici bir sinyalle uzaktan ayar noktası verilebilir.

SCALA'dan CMBE'ye geçiş eşiği pratikte iki sayıya iner. Eş zamanlı debi 5 m³/h'yi geçtiyse ya da gerekli basma yüksekliği 55 mSS'yi aştıysa CMBE bakılacak ilk seridir. İki banyolu bir villada DIN 1988-300 ile hesaplanan 7,1 m³/h tepe debisi tam olarak bu bandın içine düşer; SCALA sınıra dayanırken CMBE 5 rahat çalışır.

Kendinden emiş konusu bu geçişte gözden kaçan en kritik ayrıntıdır. SCALA emiş hattı hava dolu olsa bile 8 m'ye kadar suyu kendi çekebilir. CMBE bunu yapamaz; pompa gövdesinin ve emiş hattının çalıştırmadan önce su ile dolu olması gerekir. Kuyu ya da gömme depo besleyen bir tesisatta SCALA'dan CMBE'ye geçerken emiş düzeninin yeniden kurgulanması, deponun pompa kotunun üzerine alınması ya da bir besleme pompası eklenmesi gerekir.

Seri içinde ikiz gövdeli CMBE Twin varyantı da bulunur. İki pompa ortak bir kolektör üzerinde çalışır, biri arızalandığında diğeri devreye girer ve çalışma süreleri otomatik olarak dengelenir. Küçük ölçekte yedeklilik isteyen, ama Hydro grubuna geçecek kadar debisi olmayan uygulamalar için gamın en ekonomik ara adımıdır.

Grundfos CME, yatay eksenli çok kademeli pompa gövdesi ile MGE motorunun birleşimidir; CMBE ile aynı hidrolik ailedendir, fakat hazır ünite paketi olmadan, çıplak pompa olarak sisteme monte edilir. Grundfos CRE ise dikey kademeli pompa ailesinin, yani CR gövdesinin, frekans konvertörlü motorla donatılmış halidir ve gamın en geniş performans alanını kaplar.

CRE serisinin kapsadığı bant, konut hidroforu ölçeğinin çok üstündedir. Yaygın büyüklükler CRE 3, CRE 5, CRE 10, CRE 15 ve CRE 20 olarak sıralanır; koddaki sayı nominal debi büyüklüğünü m³/h cinsinden verir. Kademe sayısı değiştirilerek aynı debide çok farklı basma yükseklikleri elde edilir. Pratikte 3-45 m³/h debi ve 30-200 mSS üzeri basma yüksekliği bu seriyle karşılanır.

Dikey ve yatay eksen arasındaki tercih üç kritere bakar. Birincisi yer: dikey CR gövdesi zeminde çok küçük bir alan kaplar, yatay CM gövdesi ise alçak tavanlı hacimlere sığar. İkincisi basma yüksekliği: yüksek kademe sayısına en kolay dikey gövde ile çıkılır. Üçüncüsü bakım: dikey gövdede motor ve kartuş salmastra, boru bağlantıları sökülmeden yerinden alınabilir; bu, işletmedeki bir binada büyük bir zaman kazancıdır.

Grundfos CMBE mi CRE mi sorusunun cevabı büyük ölçüde basma yüksekliğidir. Gerekli basma 80 mSS'nin altında ve debi 9 m³/h'nin altındaysa hazır ünite olarak gelen CMBE hem montaj hem devreye alma açısından daha hızlıdır. Bu iki sınırdan biri aşıldığında CRE tarafına geçilir; orada pompa, sensör, tank ve kontrol ayrı bileşenler olarak projelendirilir.

CRE'nin bir başka avantajı malzeme seçenekleridir. CR gövdesi paslanmaz çelik hidrolik parçalarla üretilir ve agresif su, yumuşatılmış su ya da yüksek klorürlü su içeren tesisatlarda malzeme sınıfı yükseltilebilir. Deniz kıyısı otelleri, arıtma çıkışı besleme hatları ve endüstriyel yıkama sistemlerinde bu seçenek belirleyici olur. Su kalitesi tarafındaki çözümler için arıtma ürün grubumuza bakabilirsiniz. (Detay: Arıtma)

Tek CRE ile çözülen bir sistemin sınırı yine sürekliliktir. Ne kadar büyük seçilirse seçilsin tek pompa, bakıma alındığında ya da arızalandığında binayı susuz bırakır. Bir CRE'nin taşıyabileceği debiye ulaşıldığında sorulması gereken soru artık pompayı büyütmek değil, pompa sayısını artırmaktır.

Grundfos Hydro Multi-E, iki ya da üç adet CME veya CRE pompasının ortak emme ve basma kolektörü üzerinde birleştirildiği, her pompanın kendi frekans konvertörünü taşıdığı hazır basınçlandırma grubudur. Grup fabrikada monte edilir, test edilir ve tek parça olarak sahaya gelir; devreye alma, kolektör bağlantıları ve hedef basınç ayarından ibarettir.

Grubun çalışma mantığı kademeli devreye almadır. Talep düşükken tek pompa kısmi devirde çalışır. Debi arttıkça bu pompa devrini yükseltir, sınıra yaklaştığında ikinci pompa devreye girer ve iki pompa devri paylaşır. Talep düştüğünde sıra tersine işler. Pompalar arasında çalışma süresi otomatik olarak dengelenir; böylece hiçbir pompa diğerinden belirgin şekilde fazla yıpranmaz.

Serinin tipik kapsama alanı 10-40 m³/h debi ve 40-120 mSS basma yüksekliğidir; kesin değer seçilen pompa büyüklüğü ve pompa sayısıyla belirlenir. İki pompalı bir Hydro Multi-E'de her pompa tepe debinin yaklaşık yarısını, üç pompalıda üçte birini taşır. Yedeklilik istendiğinde bir pompa fazladan seçilir; üç pompalı grup, iki pompanın karşıladığı tepe debiyi bir yedekle birlikte sunar.

Çok pompalı hidrofor kaç pompa olmalı sorusunun mühendislik cevabı, tepe debinin kaç eşit parçaya bölünmesi gerektiğidir. Kural şudur: tek pompanın verim tepesi, ortalama günlük debiye denk gelmelidir. Bir binada ortalama debi tepe debinin yaklaşık üçte biriyse, üç pompalı bir grupta tek pompa günün büyük bölümünde tam yükte ve en yüksek verimde çalışır; iki pompalı bir grupta ise sürekli yarım yükte çalışır ve verim düşer.

Apartman için hidrofor seçimi çoğu zaman tam olarak bu bantta sonuçlanır. On iki ila otuz daireli bir apartmanda hesaplanan tepe debi genellikle 15-25 m³/h, gerekli basma yüksekliği ise kat sayısına göre 50-90 mSS aralığına oturur. Bu değerler Hydro Multi-E'nin tam ortasıdır ve tek pompalı bir çözümle karşılanması, kesinti riski yüzünden önerilmez.

Hydro Multi-E'nin sınırı ise kontrol derinliğidir. Grup, kendi içinde kademelendirme ve basınç kontrolü yapar; fakat kaynak yönetimi, gelişmiş alarm hiyerarşisi, çoklu ayar noktası programı ve bina otomasyonuyla derin entegrasyon isteyen tesislerde bir üst kademeye çıkmak gerekir.

Grundfos Hydro MPC, iki ila altı adet CR ya da CRE pompasının ortak kolektör üzerinde birleştirildiği ve CU 352 kontrol ünitesi tarafından yönetildiği tam otomatik basınçlandırma sistemidir. Gamın en üst kademesidir ve tek bir grup ile 20-200 m³/h aralığında debi, 40-160 mSS aralığında basma yüksekliği karşılanabilir. Kesin değerler seçilen pompa büyüklüğü ve sayısına bağlıdır.

Serinin en önemli ayrımı varyant harfleridir ve bu harfler doğrudan maliyet ile verimi belirler. MPC-E varyantında her pompanın kendi frekans konvertörü vardır. MPC-F varyantında tek bir harici sürücü, sırayla pompalardan birini sürer, diğerleri sabit devirde çalışır. MPC-S varyantında ise sürücü yoktur; pompalar tamamen aç-kapa mantığıyla kademelendirilir.

Hydro MPC ne işe yarar sorusunun cevabı yalnızca basınç üretmek değildir. CU 352 kontrol ünitesi, kademeli devreye almanın yanında pompa çalışma sürelerini dengeler, ayarlanabilir zaman programlarına göre farklı hedef basınçlar uygular, kuru çalışma ve düşük emme basıncı koruması sağlar, arıza durumunda pompayı devre dışı bırakıp yedeği devreye sokar ve tüm bu verileri kaydeder.

Bina otomasyonu entegrasyonu bu serinin ayırt edici özelliğidir. CU 352, ek haberleşme modülleriyle Modbus RTU, BACnet ve benzeri protokoller üzerinden bina yönetim sistemine bağlanır. Bu sayede basınç, debi, güç tüketimi ve alarm durumları merkezi olarak izlenir; hedef basınç uzaktan değiştirilebilir. Ticari binalarda mekanik sistemlerin bütünsel yönetimi konusunu ayrı bir rehberde ele aldık. (Detay: Ticari Binalarda Mekanik Sistemler)

MPC'nin ikinci güçlü yanı kaskad kontrolün akıllı olmasıdır. Sistem, hangi pompa kombinasyonunun istenen debiyi en düşük güçle vereceğini hesaplar ve o kombinasyonu seçer. Ayrıca boru sürtünme kaybını telafi eden orantılı basınç modu bulunur: talep arttıkça hedef basınç bir miktar yükseltilir, böylece uzak noktadaki armatürde basınç sabit kalırken düşük debide gereksiz yüksek basınç üretilmez.

Hydro MPC'nin yangın sistemleriyle karıştırılmaması gerekir. Yangın pompa grupları ayrı bir standart kümesine, ayrı bir sertifikasyona ve ayrı bir kontrol mantığına tabidir; temiz su basınçlandırma grubu bu görevi üstlenemez. İki sistemi tek grupta birleştirme talebi sahada sık gelir ve doğru cevap her zaman hayırdır. Yangın tarafındaki seçim kriterlerini ayrıca inceleyebilirsiniz. (Detay: Yangın Hidroforu Nasıl Seçilir?)

Grundfos hangi hidrofor modelini seçmeliyim sorusuna verilebilecek en kısa cevap, aşağıdaki eşik tablosudur. Değerler tek bir hesabın çıktısıdır: elinizde eş zamanlı debi ve gerekli basma yüksekliği varsa, seri kendiliğinden belirlenir. Sınıra çok yakın kalan durumlarda bir üst seriye çıkmak, bir alt seriyi zorlamaktan her zaman daha doğrudur.

• SCALA1 ve SCALA2 — Debi: 5 m³/h'ye kadar; Basma: 45-55 mSS; Pompa sayısı: 1; Kontrol: SCALA1 basınç şalteri, SCALA2 dahili frekans konvertörü; Emiş: kendinden emişli, 8 m; Terk etme eşiği: debi 5 m³/h veya basma 55 mSS aşıldığında
• CMBE ve CMBE Twin — Debi: 1-9 m³/h; Basma: 30-80 mSS; Pompa sayısı: 1 veya 2; Kontrol: entegre MGE sürücü, sabit basınç; Emiş: kendinden emişli değil, dolu emiş şart; Terk etme eşiği: debi 9 m³/h veya basma 80 mSS aşıldığında
• CME ve CRE — Debi: 3-45 m³/h; Basma: 30 mSS'den 200 mSS üzerine; Pompa sayısı: 1; Kontrol: entegre MGE sürücü, sensörlü sabit veya orantılı basınç; Emiş: dolu emiş; Terk etme eşiği: kesintisiz su gerektiğinde ya da tek pompanın verim tepesi aşıldığında
• Hydro Multi-E — Debi: 10-40 m³/h; Basma: 40-120 mSS; Pompa sayısı: 2 veya 3; Kontrol: her pompada ayrı sürücü, kademeli devreye alma, çalışma süresi dengeleme; Terk etme eşiği: 40 m³/h aşıldığında ya da BMS entegrasyonu ve gelişmiş kaynak yönetimi istendiğinde
• Hydro MPC — Debi: 20-200 m³/h; Basma: 40-160 mSS; Pompa sayısı: 2-6; Kontrol: CU 352 kontrol ünitesi, MPC-E tam sürücülü, MPC-F tek sürücülü, MPC-S sabit devirli; Terk etme eşiği: gam sınırı, üzeri özel projelendirme

Bu eşiklerde dikkat edilecek nokta, bantların bilerek üst üste binmesidir. 8 m³/h debi hem CMBE hem CRE ile karşılanabilir; 35 m³/h hem Hydro Multi-E hem Hydro MPC bandındadır. Örtüşme alanında kararı debi değil, süreklilik ve kontrol ihtiyacı verir.

İkinci nokta, katalog maksimum değerlerinin çalışma noktası olmadığıdır. Bir pompanın 45 mSS basma yüksekliği, sıfır debideki kapalı vana değeridir. Aynı pompa 3 m³/h debide 25-30 mSS verir. Seri seçerken karşılaştırılması gereken sayı, hesaplanan debideki gerçek basma yüksekliğidir; katalog başlığındaki en büyük rakam değil.

Üçüncü nokta ise emme tarafı basıncıdır. Şebeke basıncının doğrudan pompaya girdiği sistemlerde bu basınç, gerekli basma yüksekliğinden düşülür. Şebekede 15 mSS besleme basıncı varsa ve hesaplanan gereklilik 70 mSS ise pompadan istenen 55 mSS'dir. Depodan emişte ise böyle bir kazanç yoktur; tüm yükseklik pompadan istenir.

Bina tipi, debi ve basma hesabının kestirme yoludur. Aşağıdaki eşleştirmeler, ölçüm yapılmadan önce hangi bandın konuşulacağını belirlemek için kullanılabilir; nihai seçim yine hesapla doğrulanmalıdır. Her satır kesin bir hüküm içerir.

• Tek katlı müstakil ev, 1-2 musluk eş zamanlı, bahçe sulama — SCALA1 3-45; sabit devirli yapı bu kullanımda yeterlidir ve elektronik arıza yüzeyi en küçük çözümdür
• İki-üç katlı villa, tek banyo, duş konforu öncelikli — Grundfos SCALA2 3-45; hedef basıncın ±0,2 bar bandında sabit kalması tek başına yeterli gerekçedir
• Üç-dört katlı villa, iki banyo, eş zamanlı 7 m³/h — Grundfos CMBE 5; SCALA gamı bu debide sınıra dayanır, CMBE rahat çalışır
• Küçük otel veya pansiyon, 10-15 oda, kesinti kabul edilemez — CMBE Twin ya da iki pompalı Hydro Multi-E; yedeklilik zorunludur
• Sekiz-on katlı apartman, 20-30 daire, 20 m³/h ve 90 mSS — üç pompalı Hydro Multi-E; iki çalışan bir yedek düzeni bu binanın standardıdır
• Ofis binası, kat sayısı yüksek, gün içinde debi çok değişken — Hydro MPC-E; kademeli devreye alma ve orantılı basınç modu değişken profilde en verimli çözümdür
• Otel için hidrofor seçimi, 100 oda üzeri, BMS izleme şart — Hydro MPC-E, dört ila altı pompalı; alarm yönetimi ve uzaktan izleme bu ölçekte zorunluluktur
• Hastane, laboratuvar, veri merkezi gibi kesintisiz tesis — Hydro MPC-E, tam yedekli, çift besleme ve otomatik yedek devreye alma ile
• Endüstriyel yıkama, arıtma çıkışı besleme, agresif su — CRE tabanlı çözüm; paslanmaz malzeme sınıfı ve yüksek basma yüksekliği bu tarafta belirleyicidir
• Şebekesi kesintili, deposu bodrumda, kot farkı düşük küçük yapı — SCALA1 5-55; kendinden emiş kabiliyeti ve sadelik bu senaryonun tam karşılığıdır

Bu listede en sık yapılan yanlış eşleştirme, apartmanların tek pompalı bir CRE ile çözülmesidir. Hesap tuttuğu için teknik olarak mümkün görünür; fakat pompa bakıma alındığında ya da salmastra değişimi gerektiğinde tüm bina susuz kalır. Otuz daireli bir binada bu kabul edilebilir bir işletme senaryosu değildir.

İkinci sık hata, küçük bir villaya çok pompalı grup önerilmesidir. Yedeklilik her zaman iyidir, fakat 7 m³/h tepe debili bir yapıda üç pompalı grup, pompaların sürekli minimum devir sınırında çalışmasına ve gereksiz kalkış-durma döngüsüne yol açar. Doğru ölçek, gerçek debinin verim tepesine oturduğu ölçektir. Marka ve segment düzeyinde daha geniş bir karşılaştırma için hidrofor markaları rehberimize bakabilirsiniz. (Detay: En İyi Hidrofor Markaları Hangileri? Grundfos, Wilo, DAB, Lowara, Etna ve Sumak Karşılaştırması)

Bir hidrofor grubunun debisi, tesisattaki tüm armatürlerin toplam debisine göre değil, eş zamanlılık kabulüne göre seçilir. DIN 1988-300 yaklaşımında her armatüre bir yük birimi atanır ve toplam yük biriminden tepe debi bulunur. Bağıntı şudur: Q = 0,682 × (ΣLU) üzeri 0,45 eksi 0,14. Sonuç litre/saniye cinsindendir; 3,6 ile çarpılarak m³/h'ye çevrilir.

Yük birimleri konut armatürlerinde şöyle alınır: rezervuar 1 LU, lavabo 1 LU, duş 2 LU, mutfak eviyesi 2 LU, çamaşır makinesi 2 LU, bulaşık makinesi 2 LU. Standart bir daire bu kalemlerle 10 LU eder. Küvetli banyolarda ve ikinci banyolarda bu değer 14-16 LU'ya çıkar.

Örnek 1 — on iki daireli apartman. Adım 1: her daire 10 LU kabul edilirse ΣLU = 12 × 10 = 120 LU. Adım 2: 120 üzeri 0,45 hesaplanır ve yaklaşık 8,62 bulunur. Adım 3: Q = 0,682 × 8,62 − 0,14 = 5,88 − 0,14 = 5,74 L/s. Adım 4: m³/h karşılığı 5,74 × 3,6 = 20,7 m³/h.

Bu sonuç doğrudan seri belirler. 20,7 m³/h, SCALA ve CMBE bandının çok üzerindedir; tek CRE ile karşılanabilir ama yedeksiz kalır. Doğru çözüm, her biri yaklaşık 10 m³/h taşıyan üç pompalı bir Hydro Multi-E'dir: iki pompa tepe debiyi karşılar, üçüncüsü yedek olarak bekler.

Örnek 2 — altmış daireli konut bloğu. Adım 1: ΣLU = 60 × 10 = 600 LU. Adım 2: 600 üzeri 0,45 yaklaşık 17,79'dur. Adım 3: Q = 0,682 × 17,79 − 0,14 = 12,13 − 0,14 = 11,99 L/s. Adım 4: 11,99 × 3,6 = 43,2 m³/h. Bu değer Hydro MPC bandının başlangıcıdır ve dört pompalı bir grup ile karşılanır.

Hesabın en kritik yanı, formülün doğrusal olmadığıdır. Daire sayısını beş katına çıkarmak tepe debiyi beş katına çıkarmaz; 120 LU'da 20,7 m³/h olan değer, 600 LU'da yalnızca 43,2 m³/h'ye çıkar. Bu, büyük binalarda pompa grubunun daire başına maliyetini düşüren temel matematiktir ve daire sayısıyla doğru orantılı seçim yapan projelerin neden aşırı büyük çıktığını açıklar.

Grundfos hidrofor kaç kata çıkar sorusunun cevabı sabit bir sayı değildir; hesapla bulunur. Gerekli basma yüksekliği üç bileşenin toplamıdır: statik yükseklik, boru sürtünme kaybı ve armatürde istenen kalan basınç. Formül şudur: H gerekli = H statik + H sürtünme + H armatür. Şebekeden doğrudan besleme varsa emme basıncı bu toplamdan düşülür.

Adım 1 — statik yükseklik. Sekiz katlı bir binada kat yüksekliği 3 m kabul edilirse 8 × 3 = 24 m. Buna pompanın bulunduğu bodrum kotu 2,5 m ve en üst kattaki duş başlığının yerden yüksekliği 2,1 m eklenir. Toplam statik yükseklik 24 + 2,5 + 2,1 = 28,6 mSS.

Adım 2 — sürtünme kaybı. Bodrumdan en uzak armatüre kadar düşey ve yatay toplam boru uzunluğu 70 m, birim kayıp 0,15 mSS/m kabul edilirse 70 × 0,15 = 10,5 mSS. Dirsek, tee, vana ve sayaçların eşdeğer uzunluğu için bu değere yüzde 30 eklenir: 10,5 × 1,3 = 13,7 mSS.

Adım 3 — armatür kalan basıncı. Standart duş bataryası için 1,5 bar, yağmurlama duş başlığı için 2,0 bar önerilir. 2,0 bar karşılığı 20,4 mSS'dir. Konforlu bir üst kat duşu için bu değer esas alınır.

Adım 4 — toplam. H gerekli = 28,6 + 13,7 + 20,4 = 62,7 mSS. Bu bina depodan besleniyorsa pompadan istenen değer 62,7 mSS'dir. Şebeke doğrudan pompayı besliyor ve giriş basıncı 15 mSS ise gereklilik 47,7 mSS'ye iner. Aradaki 15 mSS fark, seri seçimini bile değiştirebilecek büyüklüktedir.

Sonuç yorumu şöyledir: 62,7 mSS ve 20,7 m³/h değerleri, SCALA ve CMBE bandının dışındadır. Bu bina CRE tabanlı, iki çalışan bir yedek düzeninde üç pompalı bir Hydro Multi-E ile çözülür. Yüksek katlı binalarda ek olarak basınç bölgelendirmesi gerekir; alt katlarda 62 mSS'lik basınç armatürler için fazladır ve kat girişlerine basınç düşürücü konulur. (Detay: Basınç Düşürücü Kullanımı)

Bölgelendirme, on beş kat üzerindeki binalarda zorunlu hale gelir. TS EN 806-3 yaklaşımında armatür önü basıncının belirli bir üst sınırı aşmaması istenir; pratikte 5 bar üzeri statik basınç, conta ömrünü kısaltır ve su darbesi riskini artırır. Böyle binalarda tek grup yerine, alt bölge ve üst bölge için ayrı basınç kademeleri kurulur.

Tek pompa ile çok pompalı grup arasındaki seçim, debi hesabının değil işletme riskinin sorusudur. Tek pompalı bir sistemde pompanın durması, binanın tamamının susuz kalması demektir. Çok pompalı hidrofor grubunda ise bir pompanın devre dışı kalması, kapasitenin belli bir oranda düşmesi anlamına gelir; su akmaya devam eder.

Karar için üç soru sorulur. Birincisi: su kesintisi kaç saat kabul edilebilir? Konutta birkaç saat tolere edilebilir, otelde edilemez, hastanede hiç edilemez. İkincisi: yedek parça ve servis erişimi ne kadar hızlı? Üçüncüsü: sistemde ara depo var mı? Çatı deposu bulunan bir binada tek pompanın durması, deponun boşalma süresi kadar gecikmeli hissedilir.

Yedeklilik seçimi genellikle N artı 1 kuralıyla ifade edilir. Tepe debiyi karşılamak için N pompa gerekiyorsa, gruba bir pompa daha eklenir. Üç pompalı bir grupta iki pompa 20 m³/h tepe debiyi karşılar, üçüncüsü bekler. Kritik tesislerde N artı 2 uygulaması da görülür; bu, bir pompa arızalıyken ikincisi bakıma alınabilsin diye tercih edilir.

Çok pompalı grubun ikinci faydası verim tarafındadır. Tek büyük pompa, düşük debide eğrisinin sol ucunda çalışır ve verimi düşer. Aynı debiyi üç küçük pompadan biriyle karşılamak, o pompayı verim tepesine yakın bir noktada tutar. Gün boyu debinin çok değiştiği binalarda bu fark, yıllık enerji faturasında ölçülebilir düzeydedir.

Üçüncü fayda kalkış sayısının dağıtılmasıdır. Kontrol ünitesi, her devreye almada sırayı değiştirir ve pompaların çalışma saatlerini dengeler. Böylece salmastra ve rulman aşınması pompalar arasında eşit paylaşılır; bakım periyotları öngörülebilir hale gelir ve bir pompanın diğerlerinden çok daha erken arızalanması önlenir. Bakım planlaması konusundaki yaklaşımımızı ayrı bir rehberde topladık. (Detay: Pompa Bakımı)

Çok pompalı grubun bedeli ise yer, ilk yatırım ve karmaşıklıktır. Kolektörlü bir grup, tek pompaya göre belirgin şekilde daha fazla alan ister; pompa dairesinin boyutu proje aşamasında buna göre belirlenmelidir. Ayrıca her pompa için ayrı bir kesme vanası, çek valf ve kompansatör gerekir. Grup içi armatür seçimi için vana ürün grubumuza bakabilirsiniz. (Detay: Vana Sistemleri)

Değişken devirli ve kademeli çalışan bir grubun enerji kazancı iki kaynaktan gelir. Birincisi, sabit devirli sistemin basıncı bir şalter penceresinin üst sınırına kadar çıkarmasıdır; değişken devirli sistem ise hedef basıncı aşmaz. İkincisi, çalışma noktasının pompa verim tepesine yakın tutulmasıdır. Hesabı somut bir bina üzerinde yapalım.

Sistem: üç pompalı bir grup, tepe debi 30 m³/h, gerekli basma 60 mSS. Ortalama günlük debi tepe debinin yüzde otuzu, yani 9 m³/h. Yıllık çalışma süresi 4.000 saat. Hidrolik güç formülü: P hidrolik kW = Q × H bölü 367; burada Q m³/h, H mSS cinsindendir.

Sabit devirli kurgu için hesap. Şalter penceresi 60-75 mSS arasında çalıştığından ortalama basma 70 mSS alınır. Adım 1: P hidrolik = 9 × 70 / 367 = 1,72 kW. Adım 2: düşük debide pompa verimi yaklaşık 0,58 kabul edilirse mil gücü 1,72 / 0,58 = 2,96 kW. Adım 3: motor verimi 0,85 ile elektrik gücü 2,96 / 0,85 = 3,48 kW. Adım 4: yıllık tüketim 3,48 × 4.000 = 13.920 kWh/yıl.

Değişken devirli kurgu için aynı hesap. Basınç 60 mSS'de sabit tutulur. Adım 1: P hidrolik = 9 × 60 / 367 = 1,47 kW. Adım 2: çalışma noktası verim tepesine yakın olduğu için verim 0,60 alınır; mil gücü 1,47 / 0,60 = 2,45 kW. Adım 3: motor ve sürücü birleşik verimi 0,84 ile elektrik gücü 2,45 / 0,84 = 2,92 kW. Adım 4: yıllık tüketim 2,92 × 4.000 = 11.680 kWh/yıl.

Fark 13.920 eksi 11.680 = 2.240 kWh/yıl, yani yaklaşık yüzde 16'lık bir kazançtır. Bu, tek bir konut hidroforunda görülen 80-100 kWh mertebesindeki farkın çok üzerindedir ve çok pompalı sistemlerde değişken devir tercihini teknik olarak gerekçelendirir. Çalışma süresi 6.000 saate çıkan otel ve hastane gibi tesislerde fark 3.300 kWh/yıl seviyesine yükselir.

Enerji tarafında ikinci kalem kalkış akımıdır. Sabit devirli bir motor her devreye girişinde anma akımının 4-6 katı akım çeker. Günde 40 kalkış yapan üç pompalı bir grup yılda yaklaşık 43.800 kalkış demektir. Sürücülü kurguda motor rampa ile hızlandırılır, kalkış akımı anma değerini aşmaz; bu hem trafo yükünü hem de kesit hesabını rahatlatır.

Verimlilik konusunda mevzuat tarafı da göz ardı edilmemelidir. Su pompaları için 547/2012/EU düzenlemesi asgari verim indeksi MEI üzerinden bir alt sınır koyar; ısıtma tarafındaki sirkülasyon pompalarında ise EN 16297 ile tanımlanan EEI değeri esas alınır. Sistem genelinde enerji yaklaşımımızı ayrı bir yazıda topladık. (Detay: Mekanik Sistemlerde Enerji Verimliliği)

Grundfos hidrofor serileri arasındaki en görünmez ama en belirleyici fark, kontrol derinliğidir. Aynı debiyi ve aynı basıncı üreten iki sistem, kontrol yetenekleri bakımından tamamen farklı işletme davranışı gösterir. Aşağıdaki sıralama, gam boyunca yukarı çıkıldıkça kontrolün nasıl derinleştiğini gösterir.

• SCALA1 — Kontrol: basınç şalteri ve 0,5 L membran hazne; Ayarlanabilir hedef basınç: yok; İzleme: yok; Haberleşme: yok; Koruma: kuru çalışma koruması var
• SCALA2 3-45 — Kontrol: dahili frekans konvertörü ve basınç sensörü; Ayarlanabilir hedef basınç: 1,5-5,5 bar, 0,1 bar adım; İzleme: ön panel; Haberleşme: yok; Koruma: kuru çalışma, aşırı yük, aşırı sıcaklık
• CMBE — Kontrol: entegre MGE sürücü, sabit basınç; Ayarlanabilir parametre: hedef basınç, minimum devir, rampa süresi, koruma eşikleri; İzleme: panel ve Grundfos GO; Haberleşme: harici ayar noktası girişi ve modül ile alan veri yolu
• CME ve CRE — Kontrol: MGE sürücü, sabit veya orantılı basınç; Ayarlanabilir parametre: çoklu ayar noktası, analog giriş ile uzaktan kontrol; İzleme: panel, Grundfos GO, röle çıkışları; Haberleşme: opsiyonel modül ile alan veri yolu
• Hydro Multi-E — Kontrol: pompa başına sürücü, kademeli devreye alma; Ayarlanabilir parametre: hedef basınç, kademe eşikleri, çalışma süresi dengeleme; İzleme: grup paneli; Haberleşme: modül ile bina otomasyonu
• Hydro MPC — Kontrol: CU 352 kontrol ünitesi, akıllı kaskad; Ayarlanabilir parametre: zaman programlı çoklu ayar noktası, orantılı basınç eğrisi, alarm hiyerarşisi, yedek devreye alma; İzleme: renkli grafik ekran ve veri kaydı; Haberleşme: Modbus, BACnet ve benzeri protokoller

Değişken devirli bir hidrofor grubu basıncı devirle karşıladığı için büyük hacimli bir basınç tankına ihtiyaç duymaz. Yine de gruplarda 8-24 litre aralığında küçük bir diyaframlı tank bulunur. Bu tankın görevi basınç depolamak değil, çok küçük debi taleplerinde pompanın sürekli kalkıp durmasını engellemek ve duruş anındaki basınç dalgasını yumuşatmaktır.

Tank ön basıncı kritik bir ayardır. Kural şudur: tankın hava ön basıncı, hedef basıncın yaklaşık yüzde 90'ı olarak ayarlanır. Hedef 6 bar ise ön basınç 5,4 bar civarında olmalıdır. Yanlış ön basınç iki sonuç doğurur: çok yüksekse tank hiç çalışmaz, çok düşükse membran her döngüde tam sıkışır ve erken yırtılır. Hacim hesabının ayrıntısını ayrı bir rehberde ele aldık. (Detay: Genleşme Tankı Hesabı)

Emme tarafı, çok pompalı gruplarda tek pompalı sistemlerden daha hassastır. Ortak emme kolektörü, tüm pompaları aynı hattan besler; kolektör çapı yetersizse ya da depodan kolektöre giden hat dar seçilmişse, üç pompa birden çalıştığında emme basıncı düşer ve kavitasyon başlar. Kolektör çapı, tüm pompaların toplam debisine göre boyutlandırılmalıdır.

Kavitasyon, çark girişindeki basıncın suyun buhar basıncının altına düşmesiyle buhar kabarcıklarının oluşması ve yüksek basınç bölgesinde çökmesidir. Belirtisi metalik çakıl sesi, verim kaybı ve çark yüzeyinde oyulmadır. Çok kademeli pompalarda hasar ilk kademede başlar ve fark edilmezse tüm kademe grubunu etkiler. Konuyu ayrıntısıyla ele aldığımız yazıya bakabilirsiniz. (Detay: Pompa Kavitasyonu Nedir, Nasıl Önlenir?)

Emme koşulunun sayısal karşılığı NPSH marjıdır. Sistemin sunduğu NPSH değeri, pompanın istediği NPSH değerinden en az 0,5-1,0 m fazla olmalıdır. Sıcak su uygulamalarında bu marj büyütülür, çünkü sıcaklık arttıkça suyun buhar basıncı yükselir ve mevcut marj erir. 60 derece sıcaklıktaki bir suda emme koşulu, aynı tesisatta 20 derecedeki sudan belirgin şekilde zordur.

Pratik önlemler sıralanabilir: depoyu pompa kotunun üzerine almak, emme hattını mümkün olduğunca kısa ve düz çekmek, emme borusunu pompa giriş çapından küçük seçmemek, hava cebi oluşturacak ters U yapmamak ve emme tarafında kısma amaçlı vana kullanmamak. Bu beş kural uygulandığında emme kaynaklı arızaların büyük bölümü ortadan kalkar. Bağlantı elemanları için tesisat ürün grubumuza bakabilirsiniz. (Detay: Tesisat)

Grundfos hidrofor modelleri arasındaki fiyat farkı tek bir kalemden gelmez. Gam içinde yukarı çıkıldıkça hem donanım hem işletme tarafında yeni kalemler eklenir. Karar verirken bu kalemleri ayrı ayrı görmek, toplam sahip olma maliyetini doğru tahmin etmenin tek yoludur.

İlk yatırım tarafındaki kalemler şunlardır: pompa gövdesi ve kademe sayısı, motor gücü ve sürücü varlığı, kontrol ünitesinin yetenek düzeyi, kolektör ve grup şasesi, her pompa için kesme vanası ve çek valf, basınç sensörü ve tank, elektrik panosu ve besleme kablosu kesiti, titreşim yalıtım elemanları ve esnek kompansatörler.

Montaj tarafındaki kalemler ayrıca hesaplanır: pompa dairesi hazırlığı ve zemin kaidesi, boru bağlantıları ve kaynak işçiliği, elektrik tesisatı ve topraklama, devreye alma ve parametreleme, bina otomasyonu entegrasyonu yapılacaksa haberleşme kartı ve yazılım konfigürasyonu. Hydro MPC ölçeğinde bu son kalem hafife alınmayacak bir işçilik gerektirir.

İşletme tarafındaki kalemler ise şöyle sıralanır: yıllık elektrik tüketimi, periyodik bakım işçiliği, mekanik salmastra ve conta değişimleri, sürücü fanı ve filtre bakımı, sensör kalibrasyonu, arıza durumunda yedek parça ve iş gücü kaybı. Kesintisiz çalışması gereken bir tesiste son kalem, diğerlerinin tamamından büyük olabilir.

Toplam maliyet karşılaştırması yapılırken sık düşülen hata, yalnızca ilk yatırımın karşılaştırılmasıdır. Sabit devirli bir MPC-S grubu, sürücülü MPC-E grubuna göre daha düşük donanım maliyetiyle kurulur; fakat 4.000 saatlik yıllık çalışmada 2.240 kWh/yıl fazla tüketir ve pompaları çok daha fazla kalkış-durma döngüsüne sokar. On yıllık pencerede tablo tersine döner.
