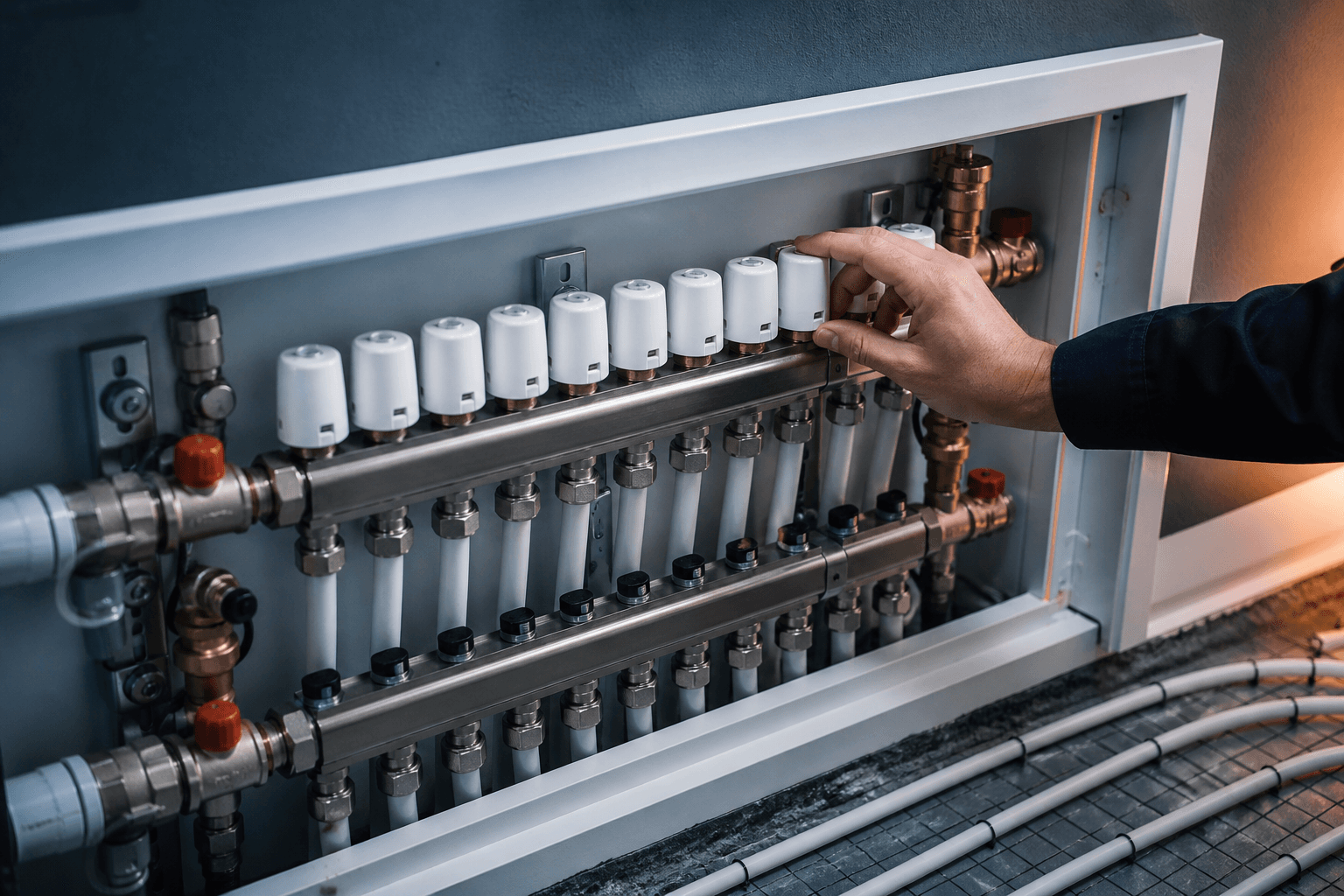

Yerden Isıtma Isınmıyor: En Sık Görülen 10 Problem ve Çözümü

Yerden ısıtma ısınmaması, sistemin birden fazla noktasında eş zamanlı ya da bağımsız olarak ortaya çıkabilen bir belirtidir; bu yüzden enerji kaynağından devre borusuna kadar sırayla her halka kontrol edilir. Isı transferinin kesildiği nokta bulunduğunda kök neden kendiliğinden ortaya çıkar. Yerden ısıtma çalışmıyor diye servis çağırmadan önce bu sırayı uygulamak vakaların yaklaşık üçte ikisini yerinde çözüme kavuşturur.

Teşhise başlamadan önce üç soruya cevap verilir. Birincisi: sorun tüm odaları mı, yoksa belirli odaları mı etkiliyor? Tüm odalar etkileniyorsa sorun enerji kaynağında, pompada, karışım vanasında veya kollektör girişindedir. Belirli odalar etkileniyorsa sorun o odaya ait aktüatörde, devredeki hava kilidiinde veya debimetre ayarındadır. İkincisi: pompa çalışıyor mu, gövdesi hafifçe ısınıyor mu? Üçüncüsü: kollektör dönüş hatlarından elde dokunulduğunda ılık hissediliyor mu?

Bu üç soru 10 problemi iki gruba böler. Tüm sistem grubu: enerji kaynağı arızası, pompa sorunu, karışım vanası ayarı, sistem basıncı ve genleşme tankı hataları. Bölgesel grup: aktüatör arızası, hava kilidi, debimetre ayarı, termostat konumu ve devre borusu kısıtlaması. Her grup kendi test sırasıyla incelenir ve bir gruptan sonuç çıkmazsa diğer gruba geçilir.

Aktüatör arızası, yerden ısıtmada tek bir odanın ya da birkaç odanın ısınmamasının en yaygın nedenidir. Aktüatör, oda termostatından gelen elektrik sinyaliyle kollektör üzerindeki devre vanasını açıp kapatan elektrotermik bir elemandır; bozulduğunda devre kalıcı olarak kapalı kalır ve o devreye hiç su akışı olmaz. Bu durumda pompanın çalışıp çalışmadığından bağımsız olarak ilgili oda ısınamaz. Yerden ısıtma aktüatör arızası, tesisatlarda en sık atlanan ve çözüme kavuşturulmayan birinci problemdir.

FRÄNKISCHE Profitherm Aktüatör 230 V (Vana Motoru), 230 V AC beslemeli, yaklaşık 2 W güç tüketimli ve standart M30 × 1,5 dişli bir termal vana motorudur; 0-60 °C çalışma sıcaklığı aralığında tüm Profitherm kollektör setleriyle tam uyumlu çalışır ve 1 m kablo uzunluğuyla standart kollektör dolaplarana kolayca monte edilir (Detay: https://www.pomeka.com/fraenkische-profitherm-aktuator-230v-vana-motoru). Isı elemanı çalışmadığında ya da termostat kablolama hatası olduğunda pim ilerlemez ve vana kapalı kalır; odaya sıcak su gitmez.

Test için iki yol vardır. Birincisi, aktüatörü kollektörden söküp elle pistonun hareket edip etmediğini kontrol etmektir; piston sıkışmışsa veya hareketsizse aktüatör arızalıdır. İkincisi, oda termostatı ısıtma talebi verirken voltmetre ile aktüatör bağlantı noktasında 230 V besleme ölçülür; besleme varken aktüatör 2-4 dakika içinde ısınmıyorsa ve piston hareket etmiyorsa bileşen değiştirilmelidir. Oda termostatı talep sinyali verirken aktüatöre gelen gerilim 230 V ±10 V bandında olmalıdır.

Kireçlenme ve kalker birikimi de aktüatör performansını doğrudan etkiler. Vana çekirdeği M30 × 1,5 dişinin etrafında kireç birikirse piston tam oturmaz; vana ya tam açık ya da tam kapalı konumda sıkışır. 2026 itibarıyla özellikle sertlik değeri 20 °dH üzerindeki İstanbul ve çevre illerdeki sahalarımızda kireçlenme kaynaklı aktüatör arızası giderek daha sık görülmektedir. Önlem olarak tesisat dolum suyunun sertliği 8-12 °dH bandında tutulur. Bunu sağlamak için tesisat dolum suyu yumuşatılabilir veya inhibitör katkı eklenebilir.

Hava kilidi, devre borusunun en yüksek noktasında biriken hava cebinin akışı fiziksel olarak engellediği durumdur; bu noktadaki kollektör dönüş hattına el tutulduğunda soğuk hissedilir, gidiş hattı ise hafifçe ılımandır çünkü sıcak su boru içinde hiç ilerleyemez. Yerden ısıtma hava kilidi belirtisi, aktüatörün açık ve pompanın çalışır durumda olduğu halde debimetrenin sıfır okuması ya da çok düşük bir değer vermesiyle kesin olarak doğrulanır.

Yerden ısıtma devrelerinde boru genellikle zemine gömülüdür ve en yüksek noktası kollektör bağlantısı yakınındadır. Bu nedenle hava öncelikle otomatik purjörün bulunduğu kollektör kabininde toplanır. Test için kollektördeki şeffaf debimetreyi izleyin; kabarcık görünüyorsa ya da debi sıfır okunuyorsa hava kilidi vardır. Ikinci test: ilgili devrenin aktüatörünü çıkarıp elle vanayı açın ve debimetreyi izleyin; yine de sıfırsa hava kilidi devrenin ortasındadır.

Çözüm sırası şudur ve sıra atlanmaz: pompayı çalışır durumda bırakın, ısıtma gereksinimi olan devrenin debimetresini tamamen açın, sistem basıncını 1,5-2 bar aralığına getirin. Kollektör kabinindeki otomatik purjörü kademeli gevşeterek hava atın ve debiyi izleyin. Debi sıfırdan ölçüm değerine geçtiğinde hava kilidi kırılmıştır. İşlem sonrası tesisat basıncını 1,0-1,5 bar bandına geri çekin ve tüm devrelerin debimetresini kontrol edin.

Debimetre ayarı hatası, gidiş suyu sıcak olduğu halde odanın yeterince ısınmamasının en yaygın mekanik nedenidir. Debi çok düşük ayarlanmışsa taşınan ısı gücü yetersiz kalır; çok yüksek ayarlanmışsa gidiş-dönüş sıcaklık farkı daralır, yani sıcak su oda borusunda yeterince soğumadan döner ve toplam ısı verimi düşer. Her iki uç da yerden ısıtma ısınmıyor şikâyetiyle sonuçlanır. Yerden ısıtmada debimetre ayarı ilk devreye almada yapılır ve sonradan kontrol edilmez; bu yüzden yıllarca yanlış çalışan sistemler çoktur.

Doğru debi, odanın ısı yükünden hesaplanır. Bağıntı Q eşittir P bölü (1,163 çarpı delta T) şeklindedir; burada P kW cinsinden odanın ısı yükü, delta T gidiş-dönüş sıcaklık farkı °C, Q ise m³/h cinsinden debidir. Örnek hesap: 15 m² ve 60 W/m² ısı yüklü bir oda için P eşittir 15 çarpı 0,06 eşittir 0,9 kW olur. Gidiş 40 °C, dönüş 32 °C ise delta T eşittir 8 °C ve Q eşittir 0,9 bölü (1,163 çarpı 8) eşittir yaklaşık 0,097 m³/h çıkar.

Hesaplanan bu değer debimetrede rotametre ile ayarlanır. Yerden ısıtma kollektörlerindeki rotametreler genellikle 0,5-4 l/min aralığında ölçer; 0,097 m³/h değeri dakikaya çevrildiğinde yaklaşık 1,6 l/min eder ve bu değere getirilir. Gerçek kontrolde gidiş-dönüş sıcaklık farkının 6-12 °C bandında olması beklenir; fark 3 °C altına düşüyorsa debi fazla, 15 °C üzerine çıkıyorsa debi azdır. Bu fark ölçümü herhangi bir temas termometresiyle birkaç dakikada yapılır ve yerinde teşhisin en pratik yöntemidir. Yerden ısıtmada ideal sıcaklık aralıkları için rehberimize bakabilirsiniz. (Detay: Yerden Isıtma Kaç Derecede Çalışmalı? İdeal Gidiş Suyu Sıcaklığı Nedir?)

Tüm devrelerin debileri birbirine bağlıdır: bir devrenin debisi fazla ayarlanırsa pompanın basma yüksekliği bu devreye harcanır ve diğer devrelere yetmez. Bu yüzden yerden ısıtma debimetre ayarı tüm devreler için birlikte, tek bir seansta yapılır; bireysel ayarlar sonrasında pompanın basma yüksekliği ve devrenin toplam dengesi yeniden gözden geçirilir. Başlangıç noktası, her devrenin hesaplanan debisinin toplamının sirkülasyon pompasının kapasitesini aşmamasının doğrulanmasıdır. Pompa kapasitesi yetersizse önce pompa kademe artışı ya da pompa değişimi, ardından debi ayarı sıralanır. Bu kontrolü ve ayarı ayrıntılı anlatan rehberimize bakabilirsiniz. (Detay: Yerden Isıtma Kollektörü Nasıl Ayarlanır? Debimetre Ayarı Nasıl Yapılır?)

Yerden ısıtma pompa sorunu, sirkülasyon pompasının arızalanması veya basma yüksekliğinin yetersiz kalmasıyla tüm devrelerin eş zamanlı ısınmaması belirtisi olarak ortaya çıkar. Bu tablo, aktüatör arızası veya hava kilidiinden net biçimde ayrışır: aktüatör ya da hava kilidi sadece bir veya birkaç devreyi etkilerken pompa arızası tüm sistemi etkiler. Pompa çalışmıyorsa gidiş ve dönüş hatlarının sıcaklık farkı sıfıra yakın kalır ve tüm kollektör dönüş hatları eşit biçimde soğuk kalır.

Pompanın basma yüksekliği, tüm devrelerin toplam boru sürtünme kaybını karşılamalıdır. 100 m boru uzunluğu ve DN 17 çaplı PEX boru için tipik sürtünme kaybı yaklaşık 0,02-0,04 bar/m mertebesindedir; 100 m devre için toplam kayıp 2-4 mSS aralığındadır. Genel uygulamada kollektör, vana ve karışım vanası kayıpları da eklendiğinde toplam sistem direnci 3-6 mSS bandındadır. Pompa seçiminde bu değer işletme noktası olarak alınır. Yerden ısıtma pompa sorunu şüphesi olduğunda önce gövdenin ısınıp ısınmadığı ve titreşim sesi verilip verilmediği kontrol edilir.

Pompa çalışıyor ama tüm devreler yavaş ısınıyorsa basma yüksekliği yetersiz olabilir. Pompanın kademesi ya da hız ayarı maksimum değilse bir kademe artırılır ve 24 saat gözlemlenir. Pompa devri en yüksek konumdayken bile sistem ısınmıyorsa pompanın gerçek işletme noktası hesaplanmış debi-basınç eğrisinin dışına düşüyor olabilir; bu durumda pompa kapasitesi yetersizdir. Ayrıca rotor mili kireç nedeniyle sıkışmış olabilir; bu durumda pompa çalışıyor görünür ama yeterli debi veremez. Yerden ısıtma sirkülasyon pompası seçim kriterleri için rehberimize bakabilirsiniz. (Detay: Yerden Isıtma İçin Hangi Sirkülasyon Pompası Kullanılır?)

Karışım vanası, kazan veya kombi çıkışındaki yüksek sıcaklıktaki suyu dönüş hattıyla karıştırarak yerden ısıtma devresine uygun gidiş suyunu üretir; yanlış ayarlanmışsa gidiş suyu 25 °C'nin altına düşer ve devre borusu zemin yüzey sıcaklığını konfor eşiğinin üzerine taşıyamaz. Karışım vanası ayarı hatası, tüm odaların eş zamanlı soğuk kalmasına yol açar ve pompa veya termostat arızasıyla karıştırılır.

EN 1264 standardı, yerden ısıtmada maksimum zemin yüzey sıcaklığını yaşam alanlarında 29 °C ile sınırlar. Bu sınıra güvenli biçimde ulaşmak için gidiş suyu tipik olarak 35-45 °C aralığında tutulur; iyi yalıtımlı yeni yapılarda 30-35 °C de yeterli olabilir. Dış hava 0 °C iken gidiş suyu 45 °C, 10 °C iken 35-38 °C, 20 °C iken 28-32 °C değeri tipik uygulama noktasıdır.

Kontrol için kollektör gidiş hattına temas termometresi yerleştirilir; değer 30 °C altında okunuyorsa karışım vanası ısıtma yönünde açılır ve 30 dakika beklendikten sonra ölçüm tekrarlanır. Aynı zamanda kazan veya kombi sıcaklığının 60-70 °C bandında olduğu doğrulanır; enerji kaynağı kendi hedef sıcaklığına ulaşmadan karışım vanası istenen çıkış değerini veremez. Termostatik karışım vanası kullanılıyorsa ayar tutacağının işaret ettiği sıcaklık kontrol edilir; çoğu termostatik karışım vanasında ayar aralığı 35-60 °C arasındadır ve saat yönünde döndürülünce sıcaklık yükselir. Yerden ısıtma kaç derecede çalışmalı sorusu için rehberimize bakabilirsiniz. (Detay: Yerden Isıtma Kaç Derecede Çalışmalı? İdeal Gidiş Suyu Sıcaklığı Nedir?)

Sistem basıncı düşüklüğü, özellikle kollektör kazan dairesinin üst katında konumlandırıldığı yapılarda yerden ısıtma ısınmıyor belirtisine neden olur; enerji kaynağına yakın devreler ısınırken uzak veya daha yüksek devrelere yeterli akış olmaz. Yerden ısıtma sistem basıncı soğuk hâlde 1,0-1,5 bar bandında olmalıdır.

Soğuk sistem basıncının hesabı şu kuraldan yapılır: en yüksek nokta ile enerji kaynağı arasındaki düşey mesafe mSS cinsinden alınır ve üzerine 0,3-0,5 bar emniyet payı eklenir. Kollektör kazan dairesinin 6 m üzerindeyse bu mesafenin karşılığı yaklaşık 0,59 bar olur; emniyet payı eklenince soğuk sistem basıncı en az 0,9-1,1 bar olmalıdır. Sistem basıncı bu değerin altındaysa üst ve uzak devrelere akış azalır ya da tamamen kesilir.

Basınç düşüklüğünün iki kök nedeni vardır: genleşme tankı ön basıncının yanlış ayarlanmış olması ve tesisat su kayıpları. Genleşme tankı ön basıncı soğuk sistemde manometreden kontrol edilir; değer soğuk sistem çalışma basıncıyla eşit veya 0,1-0,2 bar altında olmalıdır. Basınç sürekli düşüyorsa kaçak aramaya geçilir. Tesisat basıncı ve sık basınç düşüşü için rehberimize bakabilirsiniz. (Detay: Kombi Basıncı Neden Düşer? Sürekli Su Eksiltmenin 10 Nedeni ve Çözümü)

Yerden ısıtma kollektör dengesi bozukluğu, farklı uzunluktaki devrelerde akışın eşit dağılmamasından kaynaklanır; kısa ve düşük dirençli devreler gereğinden fazla akış alırken uzun devreler az akış alır. Belirtisi, aynı kollektöre bağlı bazı odaların sıcak bazılarının soğuk olmasıdır; her iki grup da aktüatörleri açık ve debimetreleri benzer değerlerde görünse de gerçek akış miktarları birbirinden farklıdır. Bu durum özellikle kısa (15-20 m) ve uzun (80-100 m) devreler aynı kollektörde buluştuğunda belirginleşir.

Çözüm debimetrelerin bireysel ayarlanmasıdır. İlk adımda tüm devrelerin debimetreleri kısılır, en uzun devrenin debimetresi tam açık bırakılır. Sonra en uzun devreden kısa devrelere doğru ilerlenirken her devrenin debisi ısı yükü hesabına göre belirlenen değere getirilir. Tüm devreler ayarlandıktan sonra pompanın basma yüksekliği yeniden kontrol edilir ve gerekirse bir kademe artırılır. Bu işlem yerden ısıtma kollektör dengesi kurma prosedürü olarak adlandırılır.

Ölçüm için pratik yöntem, her devrenin dönüş hattı sıcaklığını termometre ile okumaktır. Tüm devrelerin dönüş sıcaklığı birbirine yakın, genellikle 2-3 °C fark içinde olduğunda denge sağlanmıştır. Kadıköy'deki tesisatlarımızda sık karşılaştığımız bir tablo, ilk kurulumda debimetrelerin hiç ayarlanmadan tam açık bırakılmış olmasıdır. Bu durumda en kısa devre tüm debinin büyük kısmını çektiğinden uzun devreler aylarca düşük ısı ile çalışır. Kollektör ayarı, debimetre ve yerden ısıtma kollektör dengesi kurma prosedürü için ayrıntılı rehberimize bakabilirsiniz. (Detay: Yerden Isıtma Kollektörü Nasıl Ayarlanır? Debimetre Ayarı Nasıl Yapılır?)

Devre borusu tıkanıklığı, açık bir aktüatör ve doğru debi ayarına karşın tek bir devrenin hiç akış yapmamasıyla kendini gösterir. Rotametrede debi sıfır okunur, aktüatör elle kontrol edildiğinde vana açıktır; bu durumda akış engelinin boru içinde ya da kollektör bağlantısında olduğu kesin olarak doğrulanır.

Manyetit çamuru ve kireç birikimi, plastik boru iç yüzeyini daraltabilir. Özellikle oksijen bariyeri olmayan boru tipi kullanılmışsa demirli bileşenlerden ayrışan oksit sistemin en dar noktalarına, yani devre borularının dirseklerine ve kollektör bağlantı noktalarına yerleşir. Manyetit birikimi, gidiş-dönüş sıcaklık farkı beklenenin iki-üç katına çıktığında yani ΔT 15 °C'yi aştığında akla getirilmelidir. Önce tesisat kimyasal temizleme işlemi uygulanır; ardından dönüş hattına manyetik çamur separatörü devreye alınarak tekrarın önüne geçilir. Kimyasal temizlikte sirkülasyon yapılırken pompa en düşük kademede çalıştırılır ve kısa devre riski engellenir.

Test için şebeke suyu basınçlı olarak devrenin bir ucundan uygulanır ve diğer uçtan çıkış gözlemlenir. Çıkış yoksa ya da çok yavaşsa boru daralmış ya da tıkalıdır. Bu durumda termoplastik devre borularında profesyonel baskı temizliği veya devre değişimi gündeme gelir. Boru değişimi gerektiğinde minimum DN16 çaplı oksijen bariyerli PE-RT veya PE-Xa boru tercih edilir. Tesisat temizliği ve çamur separatörü seçimi için rehberimize bakabilirsiniz. (Detay: Kalorifer Tesisatı Nasıl Temizlenir? Tesisat Temizliği Gerçekten İşe Yarıyor mu?)

Enerji kaynağı yetersizliği, yerden ısıtma sisteminin tamamının eş zamanlı olarak ısınmamasıyla belirlenir; tüm kollektör devrelerinin dönüş sıcaklıklarının düşük olması bu tanıyı doğrular. Kazan veya kombi istenen gidiş suyu sıcaklığına ulaşmıyorsa karışım vanası çıkışı da soğuk kalır ve tüm devreler eşit biçimde ısınmaz.

Kazan kapasitesi hesabı TS EN 12831 standardına göre yapılır. Pratik kural olarak iyi yalıtılmış yeni yapılarda 40-60 W/m², orta yalıtımlı yapılarda 60-80 W/m², zayıf yalıtımlı eski binalarda 80-120 W/m² özgül yük kullanılır. 150 m² iyi yalıtımlı bir yapı için yaklaşık 6-9 kW kazan kapasitesi gereklidir; aynı alan zayıf yalıtımlıysa bu değer 12-18 kW'a çıkabilir. Kazan seçimi ve kapasite hesabı konusunda ayrıntılı rehberimize bakabilirsiniz. (Detay: Kazan Kapasitesi Nasıl Hesaplanır? 100, 500 ve 1.000 m² İçin Kaç kW Gerekir?)

Kombi veya kazan arızası durumunda kontrol noktaları sırasıyla şunlardır: kazan set sıcaklığı yerden ısıtma talebi için yeterince yüksek mi (en az 55-65 °C), baca gazı yolu ve egzos temiz mi, emniyet termostatı ya da aşırı ısı sınırlayıcı devreye girmiş mi ve gaz ya da elektrik beslemesi kesintisiz mi. Ekranda hata kodu varsa önce o kod araştırılır; üreticinin teknik kitapçığında her kodun anlamı ve çözüm adımı ayrı ayrı yazılıdır. Kazan kapasitesi hesabı ve seçim kriterleri için rehberimize bakabilirsiniz. (Detay: Kazan Kapasitesi Nasıl Hesaplanır? 100, 500 ve 1.000 m² İçin Kaç kW Gerekir?)

Aşağıdaki liste, her problemin belirgin belirtisini ve en hızlı doğrulama yöntemini tek maddede özetler. Belirtiyle eşleşen madde bulunduğunda o problemin bölümüne dönülür ve adımlar uygulanır.

• Aktüatör arızası — Belirti: tek oda soğuk, dönüş hattı soğuk, aktüatör elle ısınmıyor; Test: 230 V besleme voltmetre ölçümü ve piston hareketi kontrolü
• Hava kilidi — Belirti: tek devre sıfır debi, kollektörde kabarcık, dönüş hattı soğuk; Test: purjör açılınca debi başlarsa doğrulanır
• Debimetre ayarı hatası — Belirti: oda yavaş ısınıyor, gidiş-dönüş farkı 3 °C altı veya 15 °C üstü; Test: termometre ile gidiş-dönüş sıcaklık farkı ölçümü
• Pompa sorunu — Belirti: tüm devreler eşit soğuk, kollektör gidiş-dönüş farkı sıfır; Test: pompa çalışıyor mu, gövde ısınıyor mu
• Karışım vanası ayarı — Belirti: tüm devreler soğuk, gidiş suyu 30 °C altı; Test: gidiş hattı temas termometresiyle ölçüm
• Düşük sistem basıncı — Belirti: üst veya uzak devreler soğuk, manometre 1 bar altı; Test: soğuk sistem basıncı ölçümü ve genleşme tankı kontrolü
• Termostat konumu yanlış — Belirti: aktüatör çalışıyor, debi var ama oda soğuk; Test: set değeri 5 °C artırılınca aktüatör tepkisi
• Kollektör dengesi bozuk — Belirti: bazı odalar sıcak bazıları soğuk, dönüş sıcaklıkları farklı; Test: tüm dönüş hatları tek tek sıcaklık ölçümü
• Boru tıkanıklığı — Belirti: aktüatör açık, debi sıfır, diğer devreler çalışıyor; Test: basınçlı su geçirgenlik testi
• Enerji kaynağı yetersizliği — Belirti: tüm devreler soğuk, gidiş suyu 30 °C altı, kazan hata kodu; Test: kazan çıkış sıcaklığı ve kapasite kontrolü

Aktüatör gerilim seçimi, mevcut tesisatın oda termostatı tipine ve enerji dağıtım panosuna göre belirlenir; yanlış gerilim seçimi aktüatörü hem çalıştırmaz hem de bileşeni zamanla zarar görür hale getirir. Yerden ısıtma aktüatör arızasının önemli bir kısmı yanlış gerilim seçiminden kaynaklanır. Bu bölüm, iki sistemin temel karşılaştırmasını verir.

• 230 V aktüatör — Konut tipi tesisatlarda standart seçimdir; doğrudan şebekeden beslenir, oda termostatları 230 V çıkışlı olur; FRÄNKISCHE Profitherm Aktüatör 230 V bu kategorinin yerden ısıtmada en sık kullanılan örneğidir; profitherm aktüatör 230v modeli M30 dişli tüm Profitherm kolektör setlerine doğrudan takılır
• 24 V aktüatör — Zon kontrol panosu veya BMS entegrasyonlu ticari ve endüstriyel tesisatlarda tercih edilir; alçak gerilim olduğu için kablo kesiti daha ince tutulabilir ve kısa devre güvenliği daha kolay sağlanır
• Güç tüketimi — Her iki tipte de açık konumda yaklaşık 2-5 W tüketilir; kapalı konumda 0 W; 10 aktüatörlü bir tesisatta açık konumda toplam tüketim 20-50 W mertebesidir
• Bağlantı dişi — Her iki gerilim tipinde de standart M30 × 1,5 diş kullanılır; profitherm vana motoru m30 bağlantısı sayesinde kollektör vanalarıyla evrensel uyumluluk sağlanır
• Isınma ve açılma süresi — Termal aktüatörler ısı elemanının genleşmesiyle açılır; bu süre tipik olarak 2-4 dakikadır; anında açma gerektiren uygulamalarda motorlu aktüatör tercih edilir
• Seçim kuralı — Mevcut termostatın çıkış voltajını ölçün; 230 V ise 230 V aktüatör, 24 V ise 24 V aktüatör kullanın; voltaj eşleşmeden aktüatör değiştirilmez

FRÄNKISCHE Profitherm 230 V vana motoru, konut tipi yerden ısıtma tesisatlarında tercih edilen standart bir elektrotermik aktüatördür. 230 V AC şebekesiyle beslenir, yaklaşık 2 W güç tüketir ve M30 × 1,5 diş bağlantısıyla kolektöre doğrudan monte edilir. Aktüatör ve vana motoru karşılaştırmaları, 24 V ile 230 V sistemlerde uygulama farkları için rehberimize bakabilirsiniz. (Detay: 24V mu 230V Aktüatör mü? Hangi Uygulamada Hangisi Kullanılmalı?)

Yerden ısıtma kaç saatte ısınır sorusu, sistemin sorunlu mu yoksa normal mı çalıştığını ayırt etmek için kritiktir. Yerden ısıtma, radyatöre kıyasla yavaş bir ısıtma sistemidir; bu yavaşlık bir arıza değil, termal kütlenin ve büyük yüzey alanının doğal sonucudur. Yerden ısıtma karışım vanası doğru ayarlanmış, yerden ısıtma oda termostatı konumu doğru seçilmiş ve debimetre hesaplanan değere getirilmiş olsa bile şap kütlesi ısınma süresini belirleyen asıl faktördür.

Zemin ısınma süresi şap kalınlığına ve gidiş suyu sıcaklığına bağlıdır. 6 cm şap kalınlığında ve 40 °C gidiş suyu ile 15-20 °C soğukluktan başlayan bir odanın zemin yüzey sıcaklığının konfor değerine ulaşma süresi tipik olarak 2-4 saattir. 8 cm şapta bu süre 3-5 saate çıkar. Sistem uzun süre kapalı kaldıktan sonra ilk açılışta 4-5 saat beklenmesi normaldir ve bu durumu sorun olarak nitelendirmek gereksiz müdahalelere yol açar.

Uzun ısınma süresi gerçek bir sorun olarak değerlendirilmeli mi sorusunun cevabı şudur: eğer sistem sürekli çalışıyor, gidiş suyu 35-45 °C bandında ve debi doğru ayarlı olduğu halde oda 6 saatten uzun süre ısınamıyorsa zemin yüzey sıcaklığını temas termometresiyle ölçün. 22 °C altındaysa sorun debi veya boru tarafındadır. 22 °C üzerindeyse sorun odanın yalıtımıdır ve ısı kaybı hesabı yapılmalıdır. Yerden ısıtma kaç saatte ısınır sorusu için ayrıntılı rehberimize bakabilirsiniz. (Detay: Yerden Isıtma Kaç Saatte Isınır? Sistemin Geç Isınmasının Nedenleri)

Genleşme tankı, çalışma sırasında suyun ısınmayla genişlemesinden kaynaklanan basınç artışını karşılayan kapalı bir basınçlı kaptır. Yerden ısıtma devrelerindeki uzun boru uzunlukları, sisteme radyatörlü bir tesisata kıyasla çok daha fazla su hacmi ekler; DN 17 iç çaplı 200 m toplam boru için sistem su hacmi yaklaşık 35-40 litre mertebesidir ve genleşme tankı bu hacme göre boyutlandırılır. Tankın hacmi sistem toplam su hacminin yüzde sekizinden az olmamalıdır.

Genleşme tankı ön basıncının yanlış ayarlanması, soğuk sistemde basıncın 1 barın altına düşmesine ya da sıcak sistemde emniyet ventilinin açılmasına neden olur. Her iki durum da sisteme hava girmesini tetikler ve yerden ısıtma ısınmıyor belirtisine yol açar. Ön basınç ayarı şu yöntemle yapılır: sistemi soğuk ve basınçsız hale getirin, tankın schrader valfinden mevcut basıncı ölçün ve hedef basınca pompayla ya da hava bırakarak getirin. Ön basınç, soğuk sistem çalışma basıncına eşit veya 0,2 bar altında olmalıdır.

Sistem dolumu sırasında hava atma prosedürü doğru yapılmazsa genleşme tankı ön basıncı ne olursa olsun sistemde hava kalır. Doğru dolum şu sırayla yapılır: önce tüm aktüatörler çıkarılır veya elle açık konuma alınır, sistem yavaşça 2 bar basınçla doldurulur, tüm dönüş hatlarında su aktığı doğrulanır, ardından basınç 1,2-1,5 bar bandına düşürülür ve sistem çalıştırılır. İlk 30-60 dakikada purjörlerden hava atma tekrarlanır ve basınç yeniden kontrol edilir. Bu prosedür uygulandığında ilk devreye almada hava kaynaklı sorunların büyük kısmı önlenmiş olur. Yerden ısıtma sistemi nasıl çalışır sorusu için rehberimize bakabilirsiniz. (Detay: Yerden Isıtma Sistemi Nasıl Çalışır? Kollektör, Pompa ve Termostat Seçimi)

Yerden ısıtma sorun giderme her zaman ucuzdan pahalıya, kolaydan zora doğru yürütülür. Bu sıranın atlanması hem gereksiz parça değişimine hem de uzayan servis süresine neden olur. Aşağıdaki 10 adım, her vakaya doğrudan uygulanabilir bir protokol sunar.

• Adım 1 — Enerji kaynağını kontrol edin: kazan/kombi çalışıyor mu, ekranda hata kodu var mı, set sıcaklığı 55-65 °C bandında mı?
• Adım 2 — Sistem basıncını ölçün: soğuk hâlde 1,0-1,5 bar bandında mı? Altındaysa doldurun, sürekli düşüyorsa kaçak arayın.
• Adım 3 — Pompayı kontrol edin: gövde ısınıyor mu, titreşim ya da ses var mı, kademe doğru mu, rotor serbest mi?
• Adım 4 — Kollektör gidiş suyu sıcaklığını ölçün: 35-45 °C bandında mı? Değilse karışım vanasını kademeli açın.
• Adım 5 — Soğuk devreleri belirleyin: kollektör dönüş hatlarını elle tek tek tutun, soğuk olanları işaretleyin.
• Adım 6 — Soğuk devrenin aktüatörünü test edin: 230 V besleme var mı? Aktüatör 2-4 dakika içinde ısınıyor mu?
• Adım 7 — Soğuk devrenin debimetresini izleyin: sıfır okunuyorsa hava kilidi veya boru tıkanıklığı araştırın.
• Adım 8 — Purjör yapın: sistem basıncını 1,5-2 bara getirip kollektör kabinindeki otomatik purjörden hava atın.
• Adım 9 — Debileri ayarlayın: her devrenin gidiş-dönüş sıcaklık farkı 6-12 °C bandına gelene kadar rotametreyi ayarlayın.
• Adım 10 — 24 saat gözlemleyin: her değişiklikten sonra sistemi en az 24 saat izleyin ve gözlemi kaydedin.

Bu 10 adım uygulanırken önemli bir kural: bir adımda sonuç bulunduğunda düzeltme yapılır ve en az 24 saat beklenir, ardından sonraki adıma geçilir. Birden fazla adımı aynı anda uygulamak, hangi değişikliğin işe yaradığını belirsizleştirir ve bir sonraki arızada yeniden baştan başlamak gerekmesine neden olur. Her adım kendi başına bir deney; doğru metodoloji budur ve sahadaki deneyimimiz bunu doğrular.
